Sebbene INDX sia la soluzione multimateriale preferita dalla maggior parte degli utenti di CORE One L, la MMU3 rimane un'alternativa supportata dalla comunità per coloro che preferiscono un sistema multicolore classico ed efficiente che richiede meno modifiche alla stampante.
Dal momento che la CORE One L è molto simile alla sua sorella minore, la CORE One+, è possibile utilizzare il kit MMU3 Lite per la CORE One+ e installarlo sulla CORE One L.
Completa i capitoli da 1 a 11 della guida all'assemblaggio della MMU3 (compresa la ricostruzione del Nextruder!), incorporando le regolazioni aggiuntive riportate di seguito.
Buffer

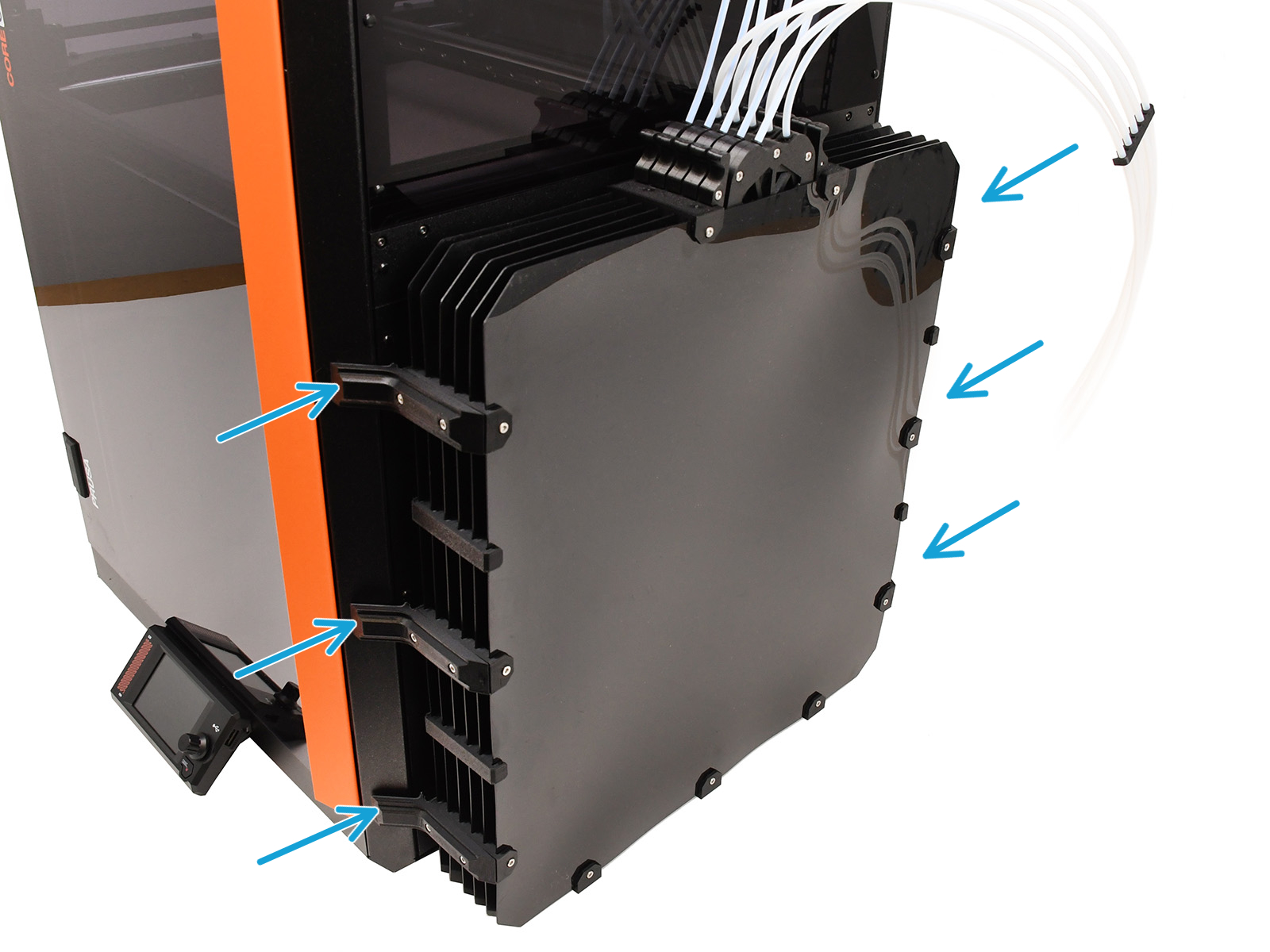

La differenza sostanziale rispetto alla configurazione standard di CORE One+ è il buffer. La CORE One L è più grande e deve utilizzare un tubo PTFE MMU→Estrusore più lungo, il che richiede l'uso di un buffer più grande composto da:
⬢ Parti stampate specifiche. (Disponibile nella rispettiva pagina di Printables)
⬢ Viteria aggiuntiva. (22x M3x30, 22x dadi M3nS e 12x M3x8)
⬢ Le piastre buffer più grandi. Queste possono essere prodotte singolarmente tagliando da un foglio di plastica PETG/ABS/HIPS di 1 mm di spessore. (Risorse per file DXF su Printables). Questo è possibile, ad esempio, tramite i servizi di taglio laser online.
⬢ Tubi in PTFE più lunghi. (4x2,5x710 mm tra l'MMU e il Buffer. Tubi 4x2,5x940mm tra i porta bobina e il Buffer). Tutti i tubi in PTFE devono essere tagliati a misura individualmente.
⬢ Assicurati che il lato della piastra Buffer con solo due rientranze sia rivolto verso l'alto.. Allinea tutte le piastre con lo stesso orientamento.
⬢ Inserisci 22 dadi M3nS nei supporti della piastra grande.

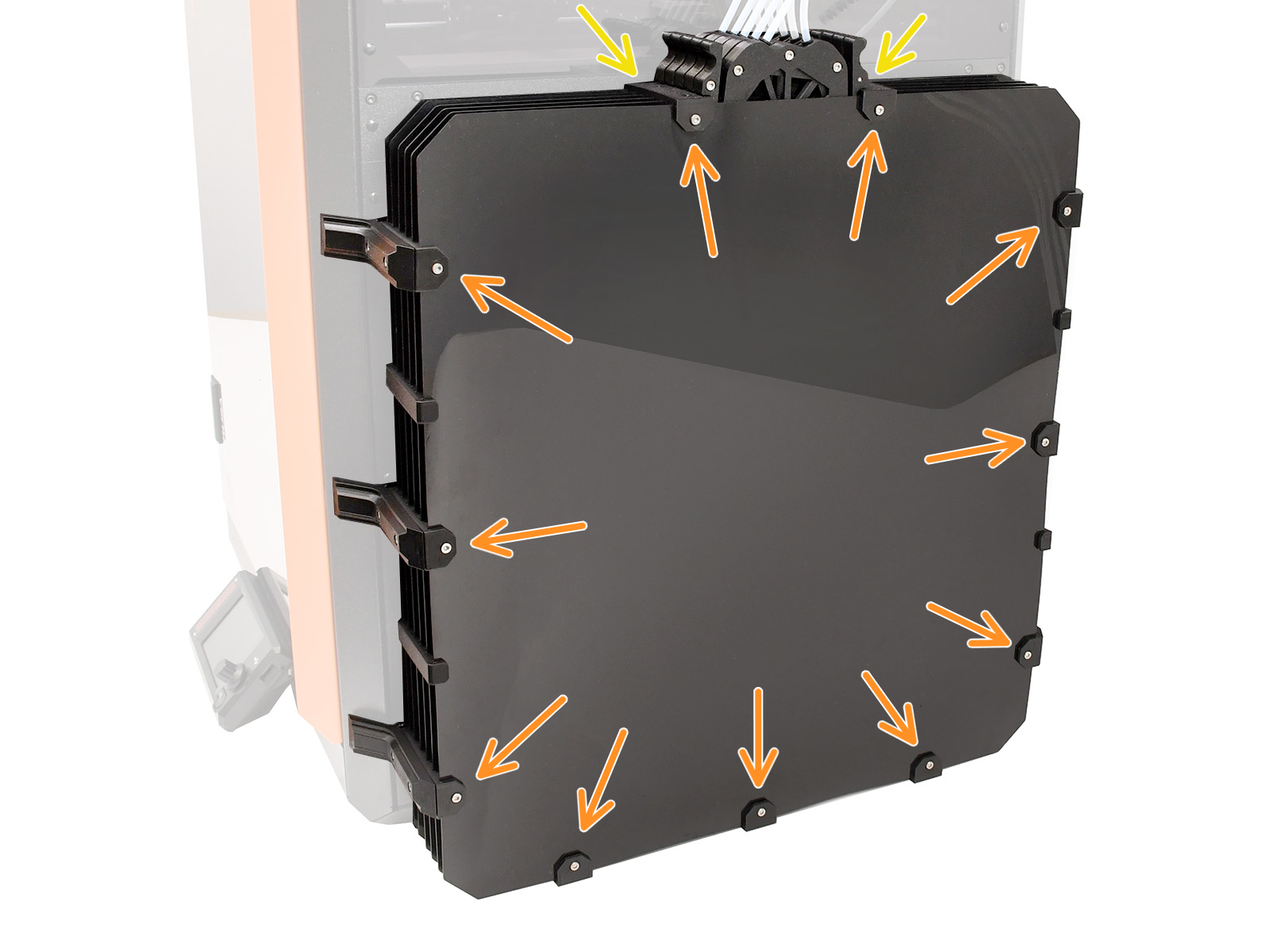

⬢ Fissa gli 11 supporti per piastre grandi sulle piastre utilizzando le 22 viti M3x30.
⬢ Monta i quattro supporti per le piastre più piccole.
⬢ Inserisci i magneti nei supporti del profilo.
⬢ Fissa i supporti dei profili con le 12 viti M3x8.

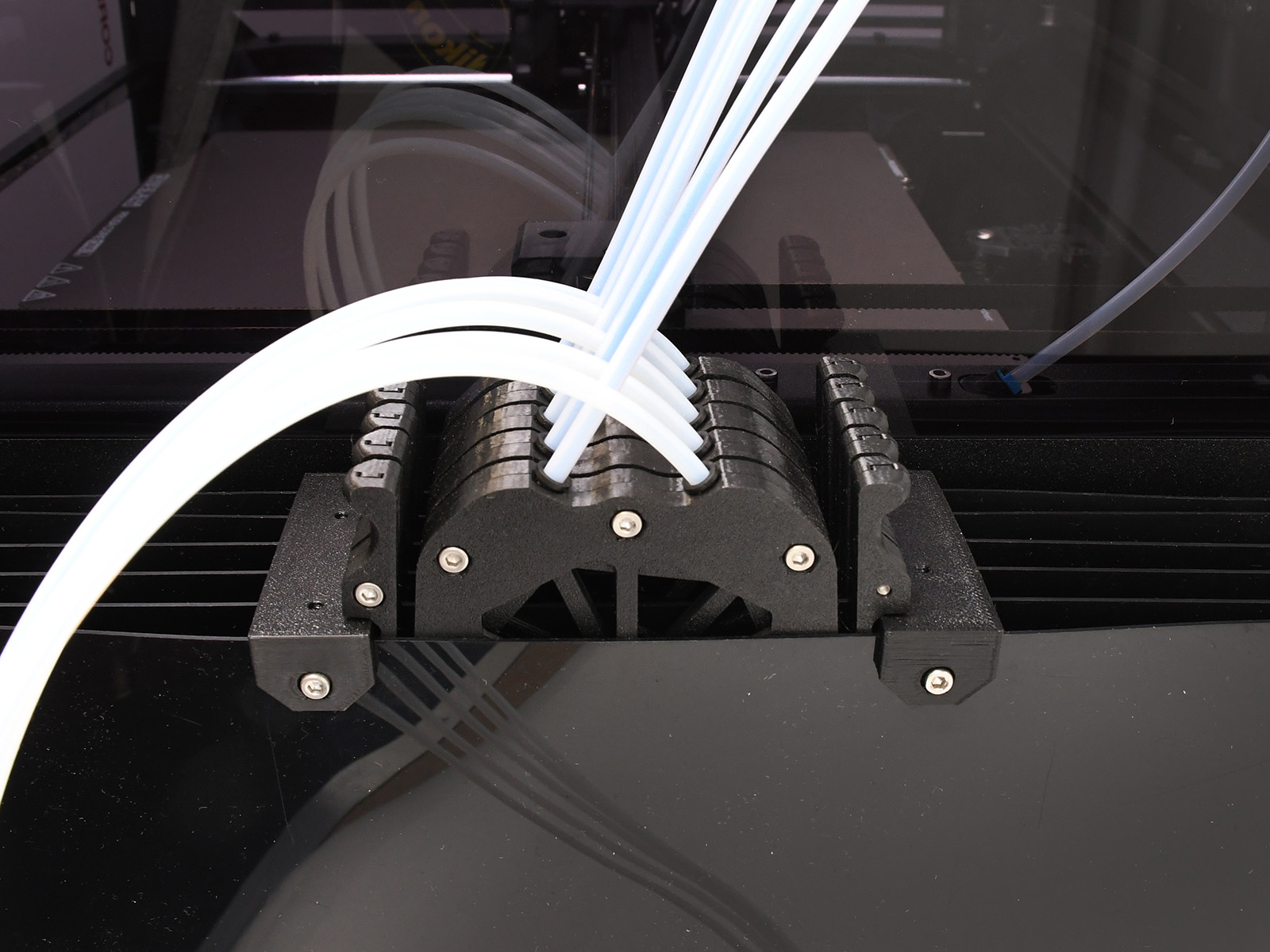

⬢ Il buffer grande è adatto alle cassette buffer standard di Prusa.
Connessione MMU
L'unità MMU3 si collega alla porta dedicata della scheda di estensione xBuddy. L'accesso a questa porta è leggermente diverso da quello del CORE One+.

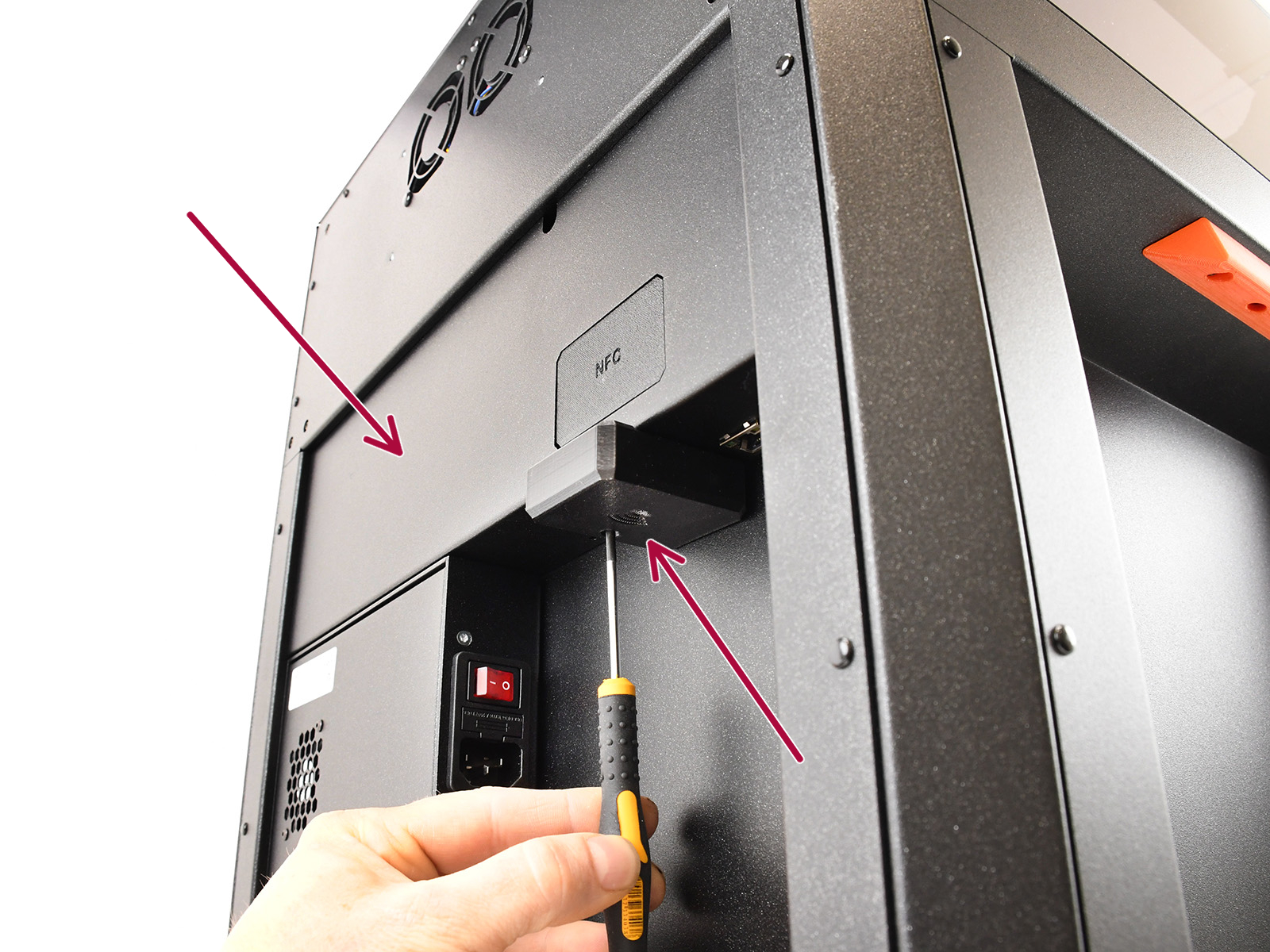

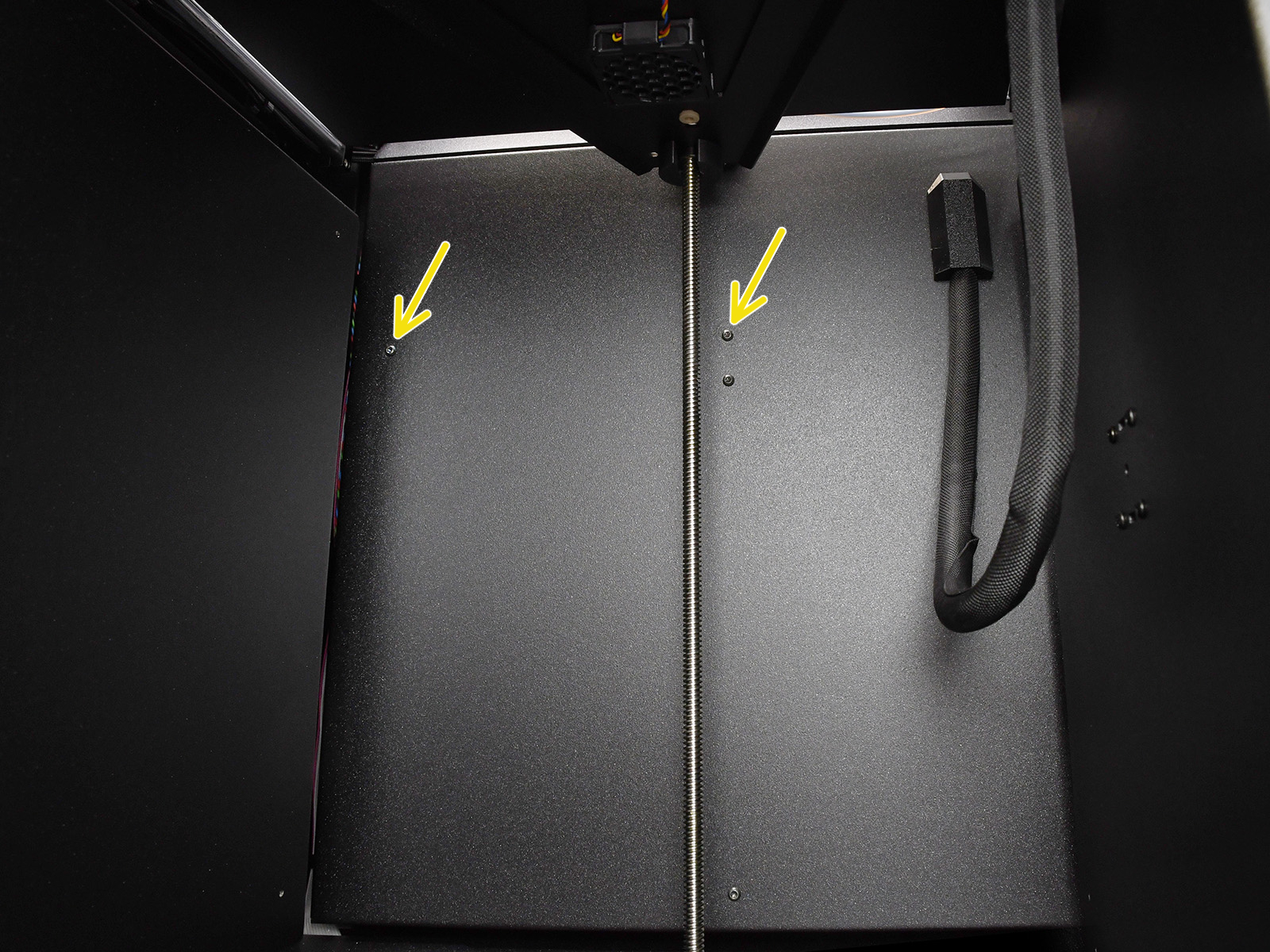

⬢ Rimuovi le due viti M3x4bT contrassegnate all'interno della stampante.
⬢ Rimuovi il modulo Wi-Fi e il coperchio posteriore.

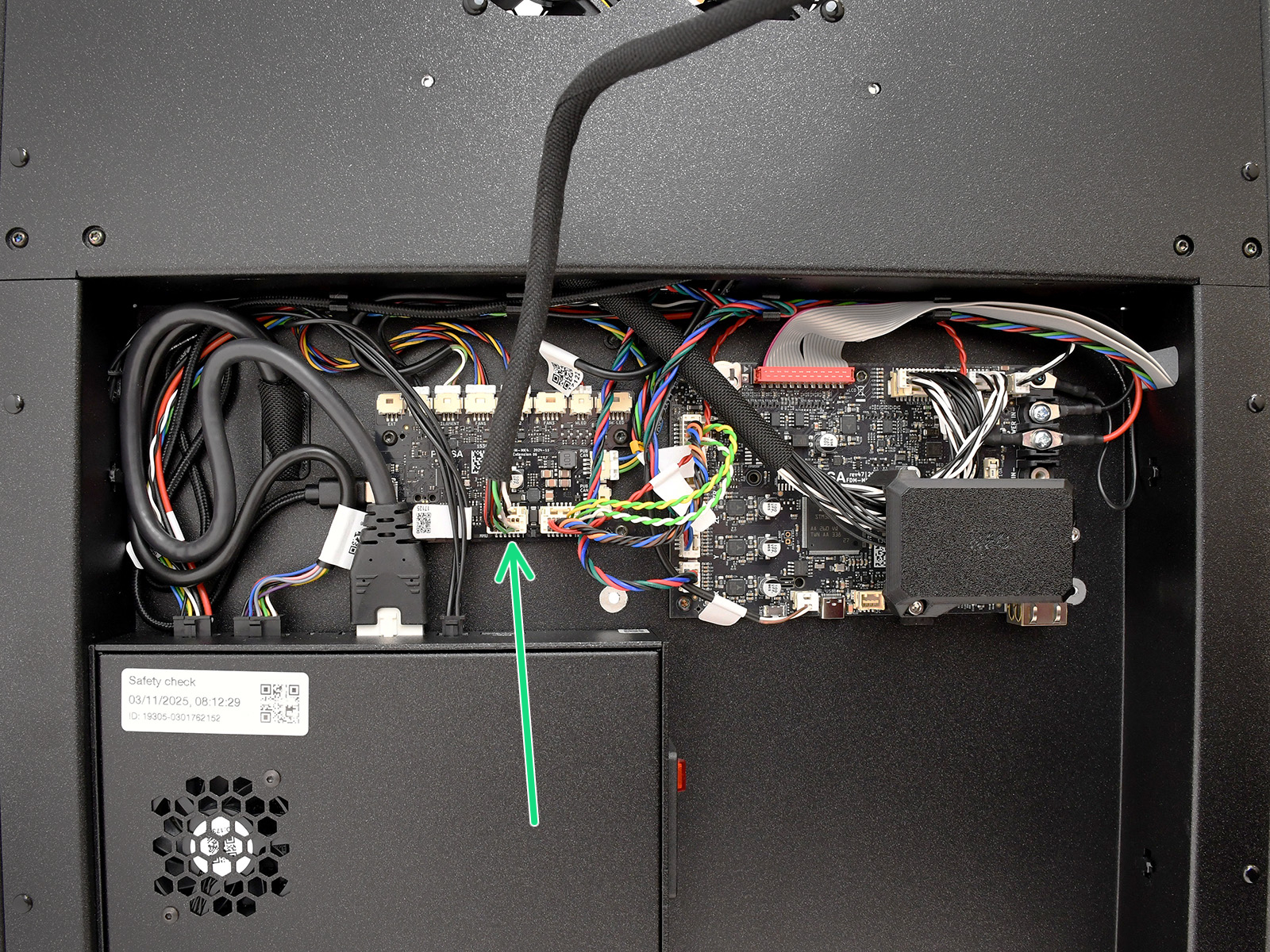

⬢ Collega la MMU alla porta dedicata.

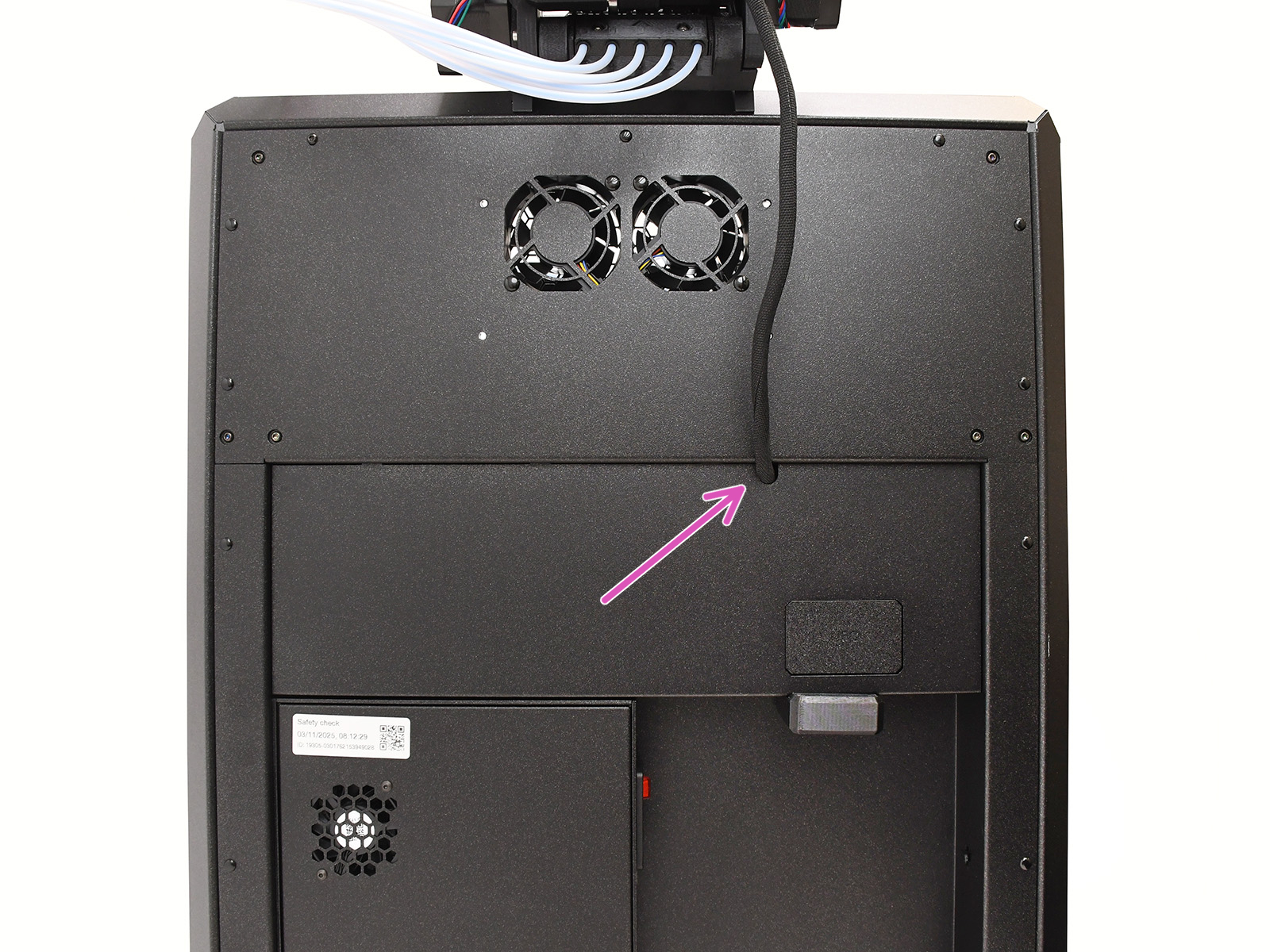

⬢ Fai passare il cavo attraverso l'apertura del foro del mouse e rimonta la stampante.

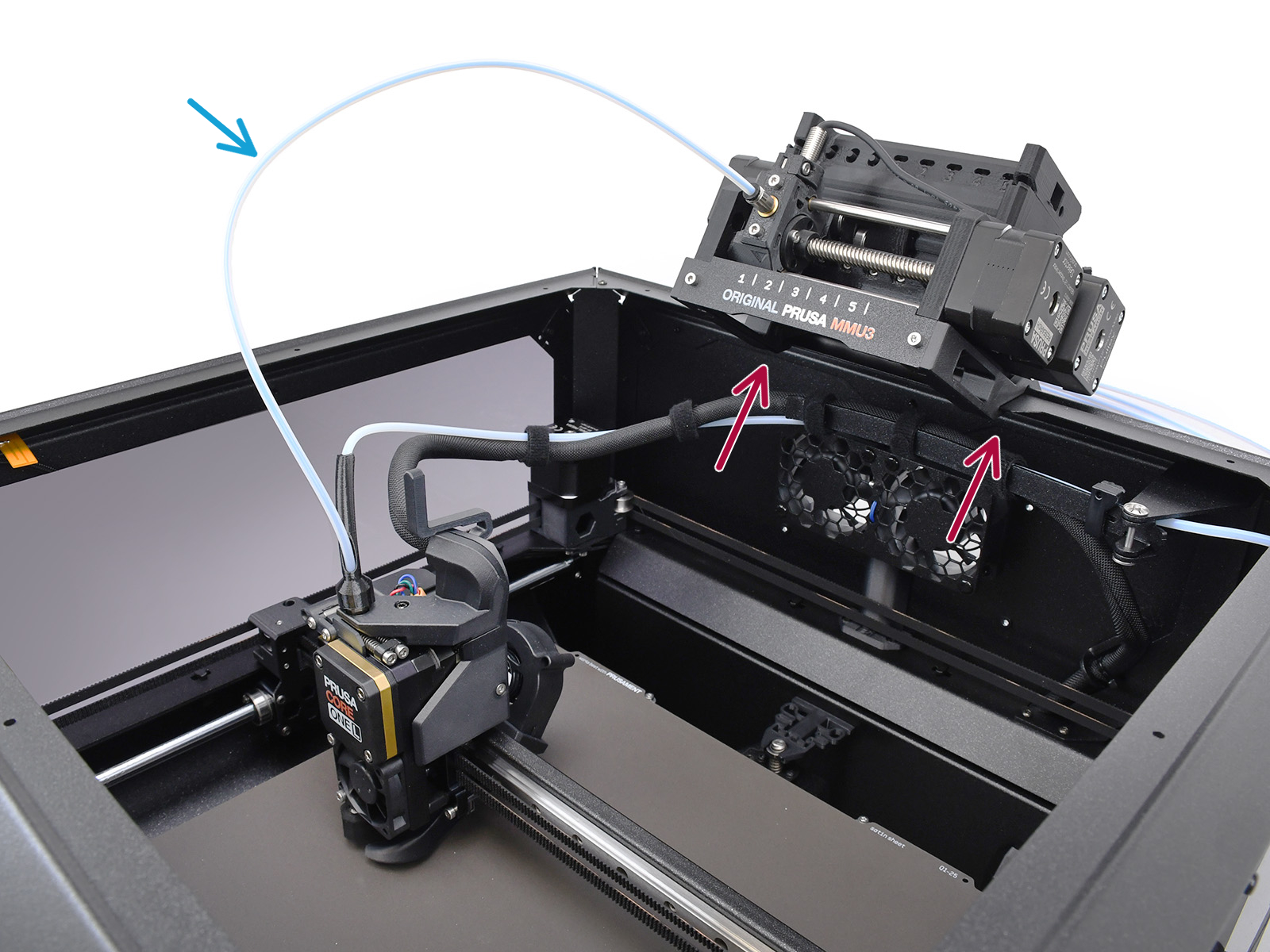

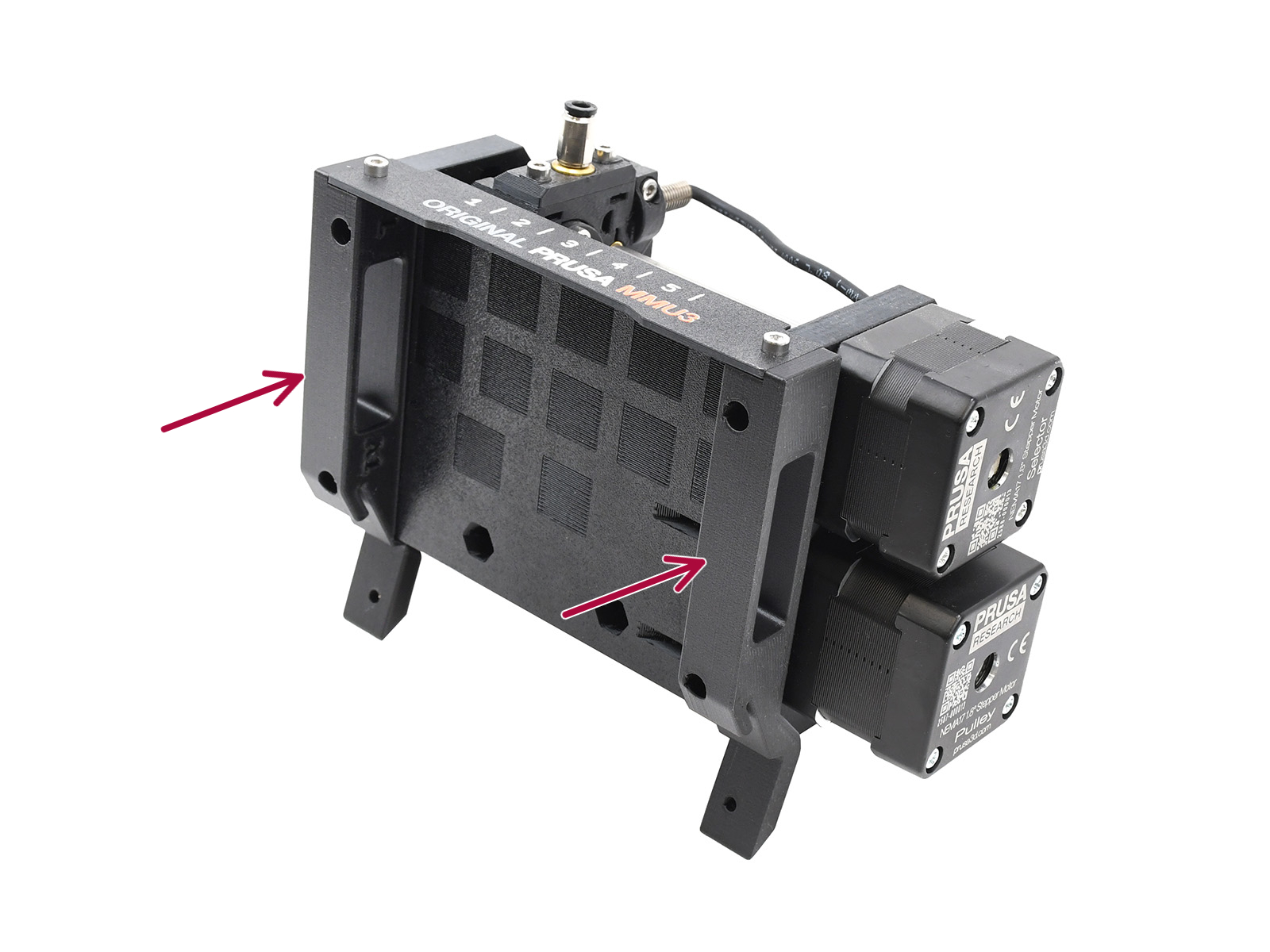

⬢ L'unità MMU si fissa al profilo superiore utilizzando i supporti specifici per CORE L e due viti M3x10.
⬢ Il tubo in PTFE da MMU a estrusore dovrebbe essere un po' più lungo (4x2,5x460 mm, può essere prodotto con i tubi da 650 mm disponibili nel kit)

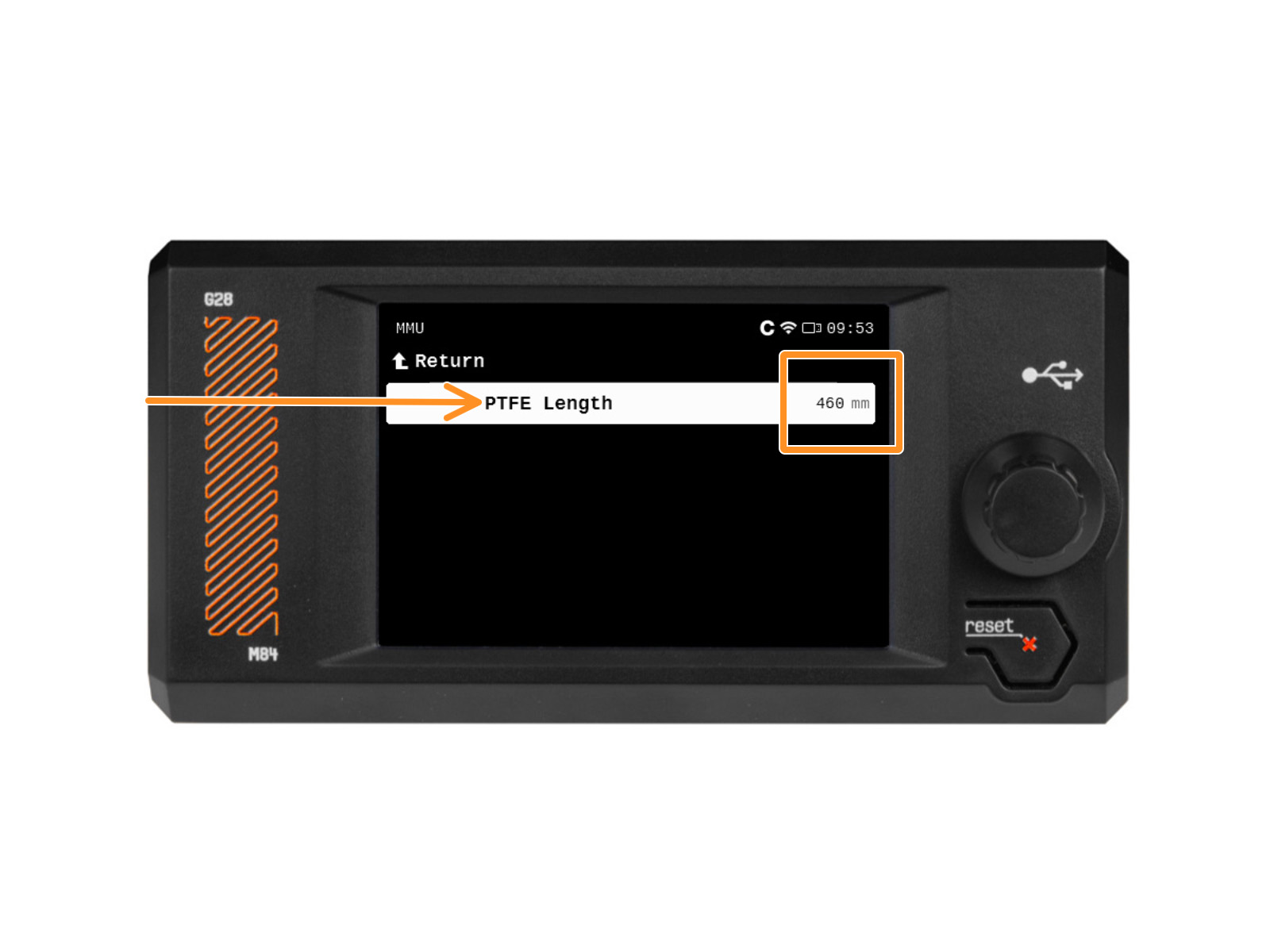

⬢ La lunghezza del tubo PTFE utilizzato deve essere impostata successivamente nel menu della stampante.

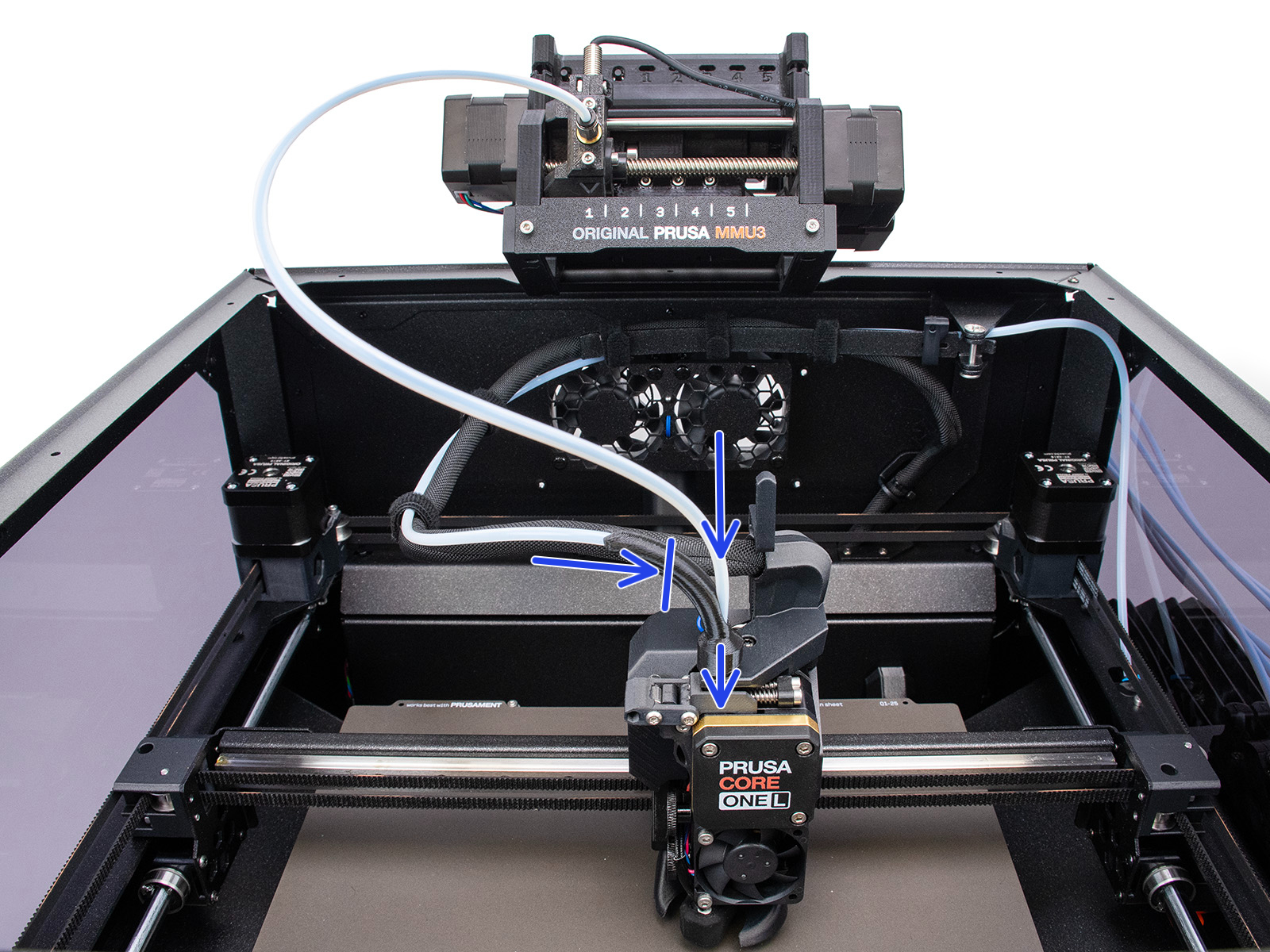

⬢ Il tubo originale in PTFE monomateriale e il tubo in PTFE MMU vengono uniti nella parte “Bowden Bend”, mentre solo il PTFE MMU prosegue verso l'estrusore.
Resurrezione finale MMU3
Nonostante le piccole differenze visive, i restanti requisiti corrispondono alla guida all'installazione di MMU3 for CORE One+.
La combinazione di firmware richiesta è il FW 6.5.3 o successivo della stampante e il FW 3.0.4 o o successivo della MMU.
Lista della spesa
⬢ Kit MMU3 per CORE One/+ Lite (Contiene la maggior parte delle parti utilizzate anche per la CORE L)
⬢ CORE L - parti stampate specifiche (Printables)
⬢ CORE L - Piastre Buffer specifiche (Printables)
⬢ 16x viti M3x30 (22x Usate nel Buffer)
⬢ 16x dadi M3nS (22x Usate nel Buffer)
⬢ 12x viti M3x8
⬢ 6x Magnete 20x6x2 (18x Usati nel Buffer)
⬢ 1x Tubo 4x2.5x460mm PTFE (MMU→Estrusore) (Può essere adattato dal PTFE da 650 mm incluso)
⬢ 5x Tubo 4x2.5x710mm PTFE (Buffer→MMU)
⬢ 5x Tubo 4x2.5x940mm PTFE (Porta bobine→Buffer) (In alternativa, adatta il tubo 1275mm PTFE)
Versione Enclosed
Sebbene entrambe le versioni Lite e Enclosed MMU3 per la CORE One siano tecnicamente realizzabili anche con la CORE One L, la mancanza di un kit ufficiale fa sì che la configurazione Enclosed sia riservata ai costruttori esperti, in quanto richiede la produzione di parti complesse, come il coperchio superiore più grande formato sottovuoto e la piastra in lamiera di alluminio piegata e filettata. Per i progettisti esperti che necessitano di una configurazione chiusa, le parti necessarie sono incluse come file STEP su Printables.
