Funkcja Input Shaper w Prusa CORE One oraz Original Prusa MK4/S i MK3.9/S może zostać skalibrowana przy użyciu opcjonalnego akcelerometru.

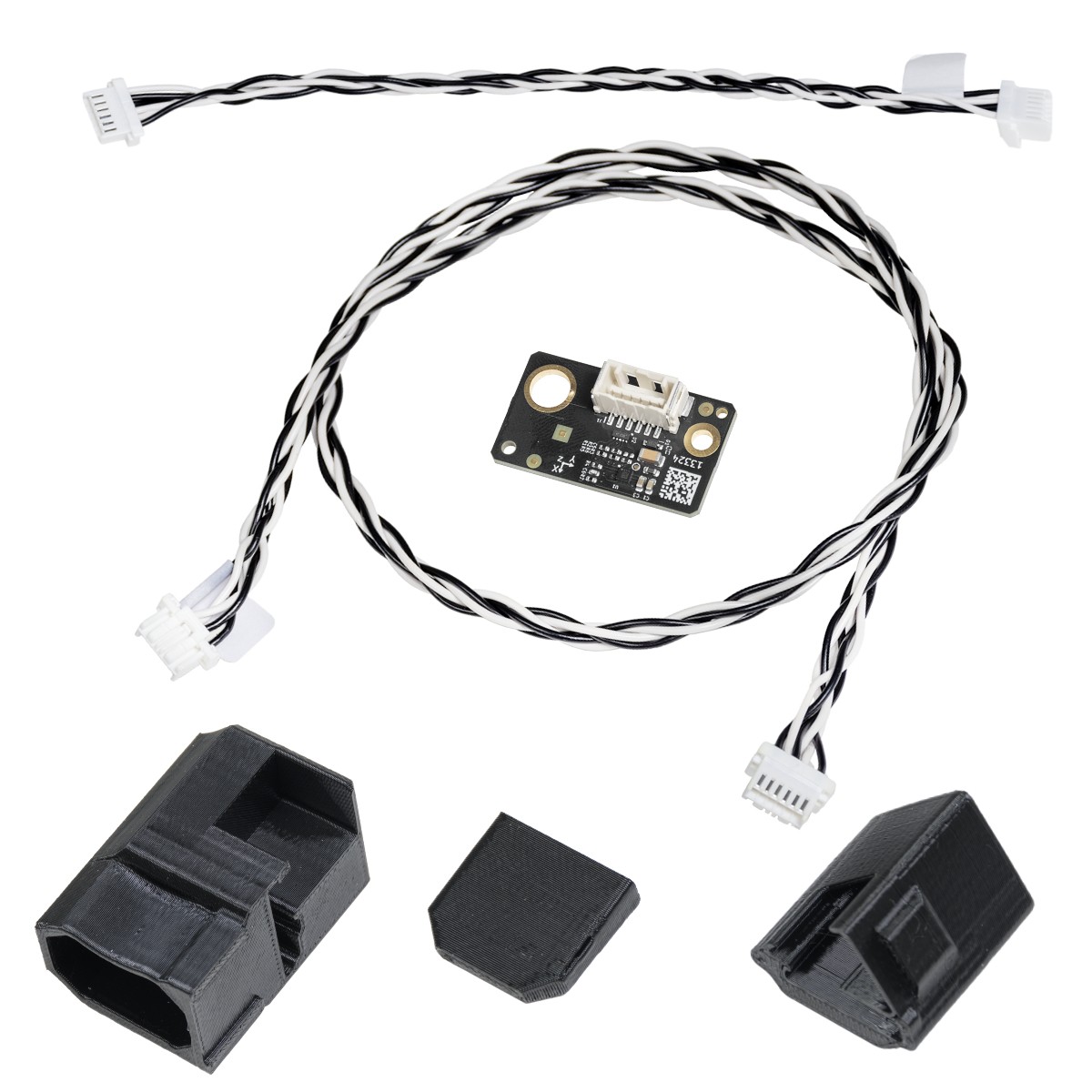

Zespół akcelerometru składa się z małej płytki PCB zamkniętej w drukowanej obudowie, którą podłączasz do drukarki. Pamiętaj, że użycie akcelerometru wymaga częściowego demontażu drukarki.

Input Shaper jest skalibrowany fabrycznie, więc opisana tutaj procedura jest zwykle niepotrzebna w niezmodyfikowanej drukarce. Jeśli jednak drukarka została zmodyfikowana, korzystne może być ponowne skalibrowanie ustawień za pomocą akcelerometru.



W Prusa CORE One zdemontuj okrągłą pokrywę z tyłu. Następnie wprowadź przewód akcelerometru przez otwór.

Podłącz przewód akcelerometru do złącza z tyłu drukarki.

W MK4S i MK3.9S podłącz akcelerometr do dedykowanego portu na płytce xBuddy.

Alternatywnie możesz połączyć płytkę xBuddy z modułem Wi-Fi krótkim przewodem z tyłu drukarki. Następnie możesz podłączyć akcelerometr do złącza z tyłu drukarki.

W MK4 i MK3.9 podłącz przewód do płytki akcelerometru i załóż wydrukowane pokrywy (zielona strzałka na powyższej ilustracji). Akcelerometr jest podłączany bezpośrednio do dedykowanego portu na płytce xBuddy.

Bez przewodu połączeniowego złącze z tyłu drukarki nie zapewnia żadnej funkcjonalności.

Podłączenie akcelerometru w MK4S i MK3.9S

Jeśli szukasz instrukcji dla MK3.5 i MK3.5S, otwórz dedykowany poradnik.

Akcelerometr służy do kalibracji parametrów Input Shapera. Kalibrację można uruchomić z poziomu menu LCD -> Ustawienia -> Input Shaper -> Kalibracja Input Shaper.

Oś X

Przed przejściem dalej upewnij się, że drukarka jest całkowicie wystudzona do temperatury pokojowej.

W MK3.9 czy MK4 otwórz całkowicie stelaż wentylatora [fan-door] zanim przystąpisz do kalibracji. Zdejmij skarpetę silikonową, jeśli jest założona. Zlokalizuj otwór w akcelerometrze o kształcie bloku grzejnego.

Wsuń akcelerometr na blok grzejny, naciskając go od dołu. Jeśli występuje jakikolwiek opór, nie próbuj mocniej wciskać akcelerometru, ponieważ nadmierna siła może wygiąć heatbreak.

Oś Y (MK4/S, MK3.9/S, MK3.5/S)

Zlokalizuj występ (zakładkę) na korpusie akcelerometru. Wsuń występ między płytę stołu a stół grzewczy z przodu.

Wyniki

Wyniki wyświetlane na wyświetlaczu drukarki po zakończeniu kalibracji wskazują optymalny typ Input Shaping [Input Shaping type] i częstotliwość [frequency] uzyskane podczas kalibracji.
