La Prusa CORE One è dotata di più schede elettroniche. Gli slot delle schede elettroniche sono contrassegnati da un'etichetta che indica il componente da collegare a ciascuno slot.
xBuddy ed estensione xBuddy
Informazioni

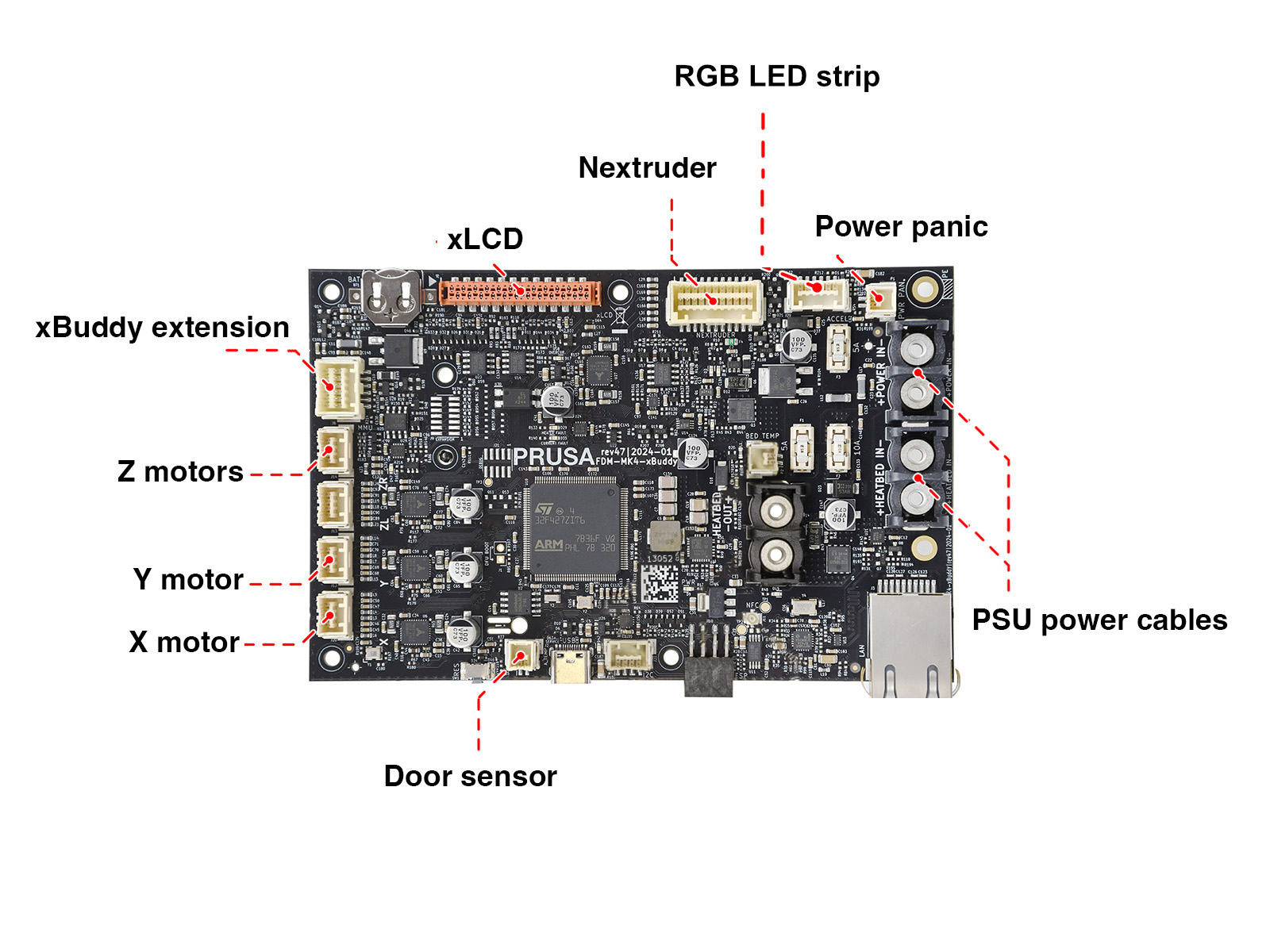

La scheda xBuddy è la scheda principale per il controllo dell'intera stampante, gestisce la distribuzione dell'energia, il controllo del movimento e la comunicazione con le periferiche.
La scheda di estensione xBuddy è collegata alla scheda xBuddy. Gestisce i controlli relativi alla camera e dispone di una porta MMU e di una porta USB-C aggiuntiva.
Come accedere
Localizza il modulo Wi-Fi sul pannello posteriore della stampante. Utilizzando una chiave a brugola da 2,5 mm, rimuovi la vite M3x14. Estrai delicatamente il modulo Wi-Fi tirandolo verso il basso per rimuoverlo dalla stampante.
 |  |
Dall'interno della stampante, cerca sul retro le viti M3x4bT evidenziate.
Utilizzando una chiave Torx T10, rimuovi due viti M3x4rT per liberare il coperchio posteriore della scatola xBuddy. Solleva la copertura per esporre la scheda xBuddy e le scheda di estensione xBuddy.
 |  |
LoveBoard
Informazioni
La LoveBoard è una scheda connettore compatta sul lato Nextruder, che funge da interfaccia per il cablaggio tra la scheda xBuddy e i componenti del Nextruder.
Come accedere al lato sinistro
Utilizzando una chiave a brugola da 2,5 mm, rimuovi la vite M3x10 sopra la copertura per liberarla.
 |  |
Come accedere al lato destro
I connettori della cella di carico e del sensore del filamento sono sul lato destro della LoveBoard. Per raggiungerli, allenta una vite M3x6 per rimuovere la copertura.
 |  |
