Guasto controller AC

Cosa è successo?

La stampante mostra il messaggio "La ventola 0 del piano riscaldato sta lavorando fuori dalle specifiche".

Nome errore: Controller AC Guasto

Codice errore: #35335

Come risolverlo?

Controllo visivo

Individua la ventola sul fondo del piano riscaldato. Se necessario, solleva il piano riscaldato accedendo al Menu LCD -> Controllo -> Autohome. Una volta spostata la stampante nella posizione desiderata, non manipolarla fino a quando non si sarà raffreddata completamente e spenta.

Controlla che la ventola non presenti polvere o depositi e, se necessario, pulisci i residui.

Sostituire la ventola del Piano Riscaldato AC

Preparazione stampante e spegnimento

1. Apri il menu Controllo -> Sposta asse -> Sposta Z per spostare il piano riscaldato.

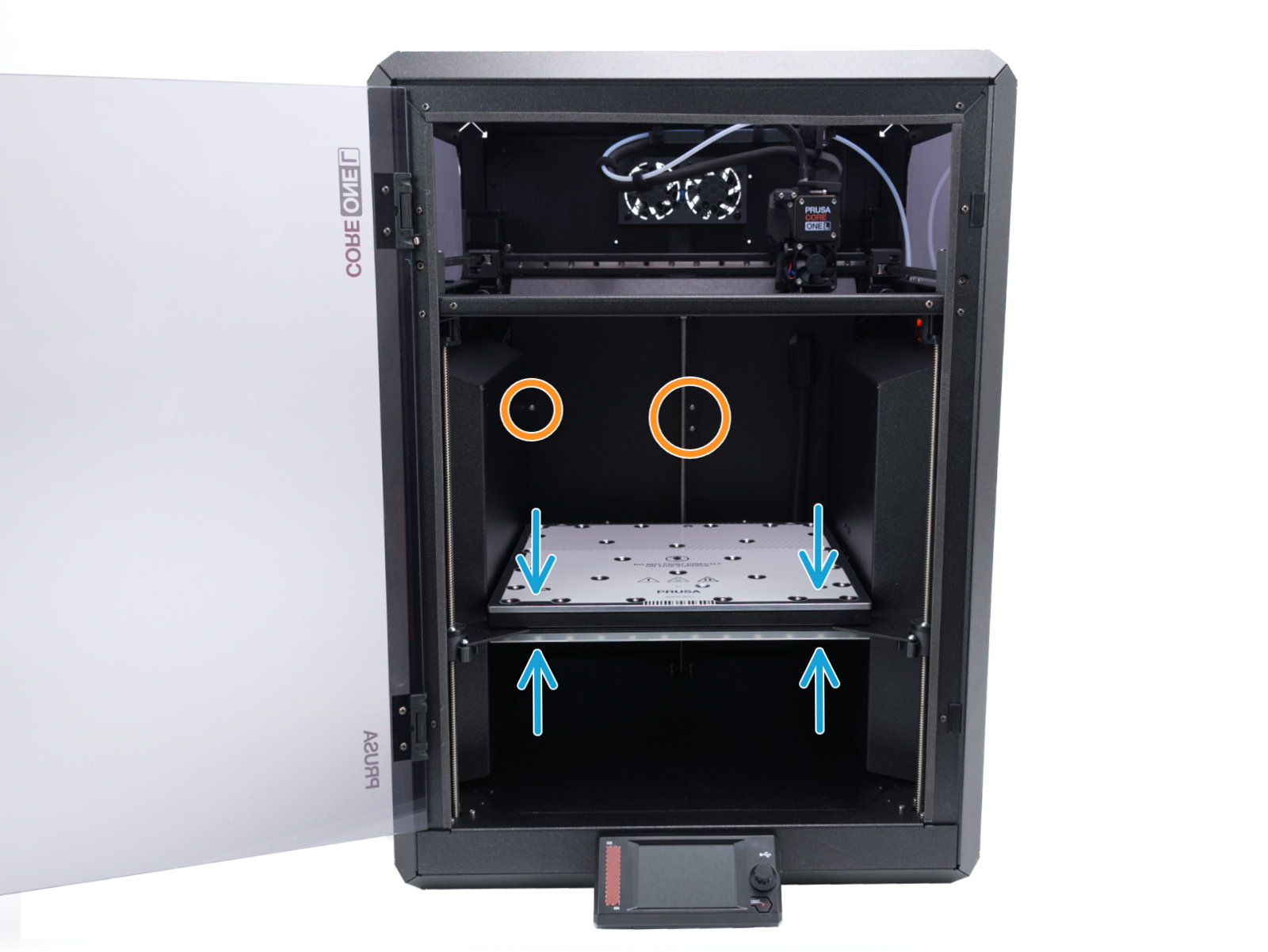

2. Aspetta che il piano riscaldato si sposti all'incirca nella stessa posizione mostrata nella foto.
   • Il piano riscaldato deve essere posizionato leggermente al di sotto delle viti evidenziate sul pannello posteriore della stampante.

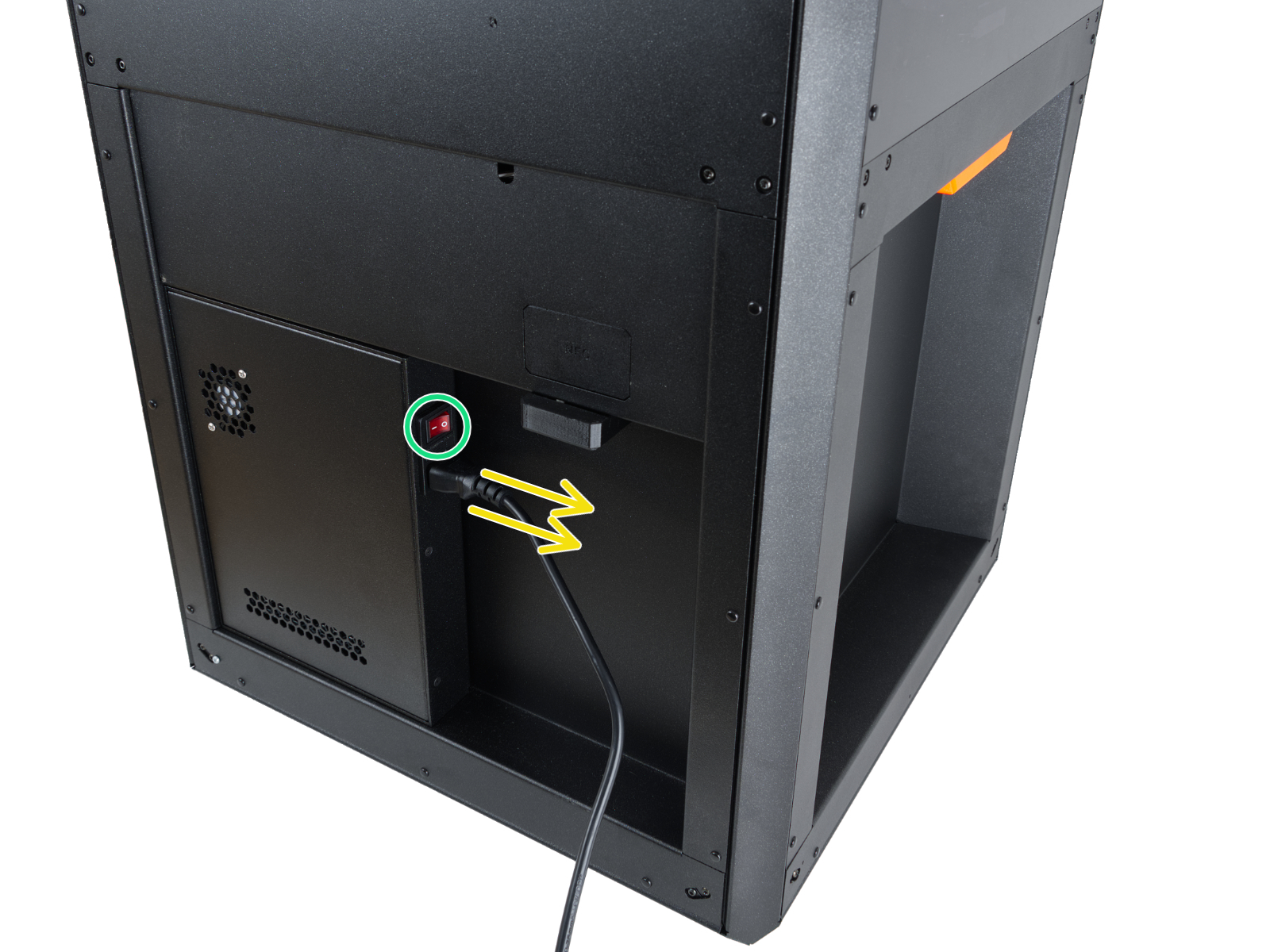

3. Sul retro della stampante, spegni l'interruttore di alimentazione (simbolo “O”).
4. Scollega il cavo di alimentazione.
5. Una volta scollegato il cavo di alimentazione, porta l'interruttore di alimentazione in posizione ON (simbolo “I”) per scaricare l'eventuale carica residua nei circuiti della scatola AC. Dopo 3 secondi, riporta l'interruttore in posizione OFF.

Scollegamento e sostituzione della ventola del piano riscaldato

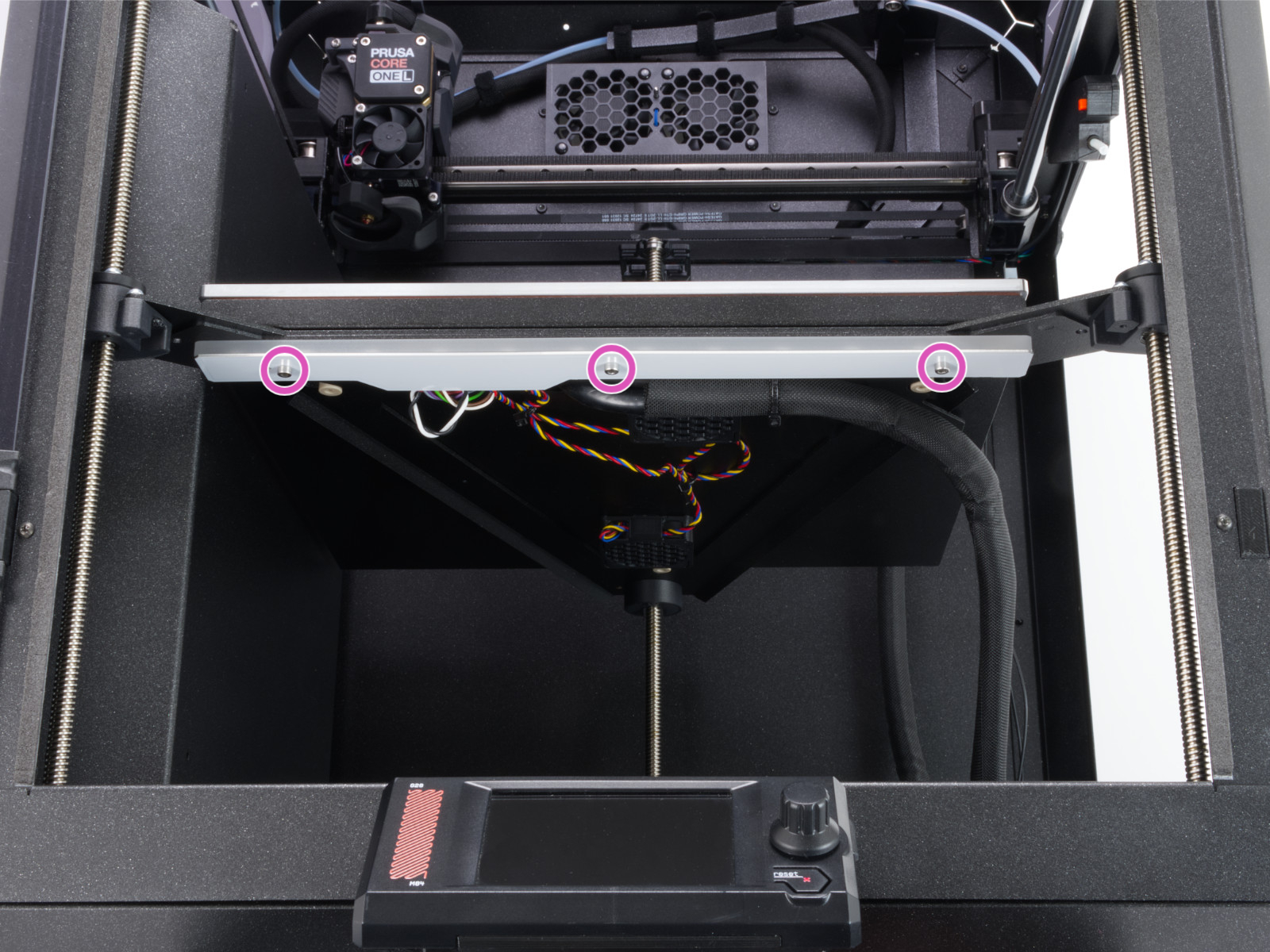

1. Usa la chiave a brugola da 2,5 mm per svitare le tre viti M3x10 che fissano il pannello LED.

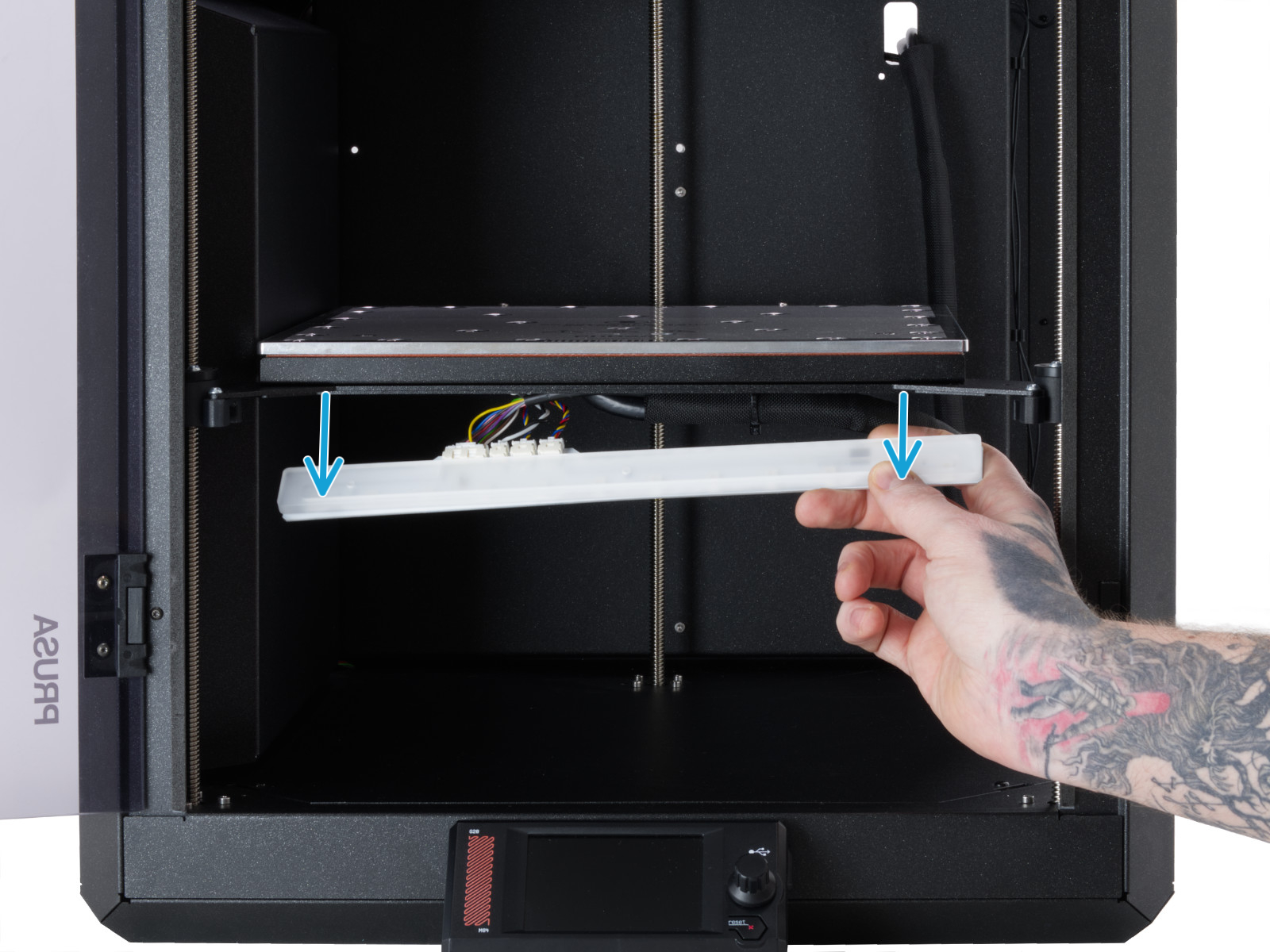

2. Abbassa delicatamente il pannello LED. Tieni presente che la copertura in plastica non è fissata al pannello LED; mantienila in posizione per evitare che cada.

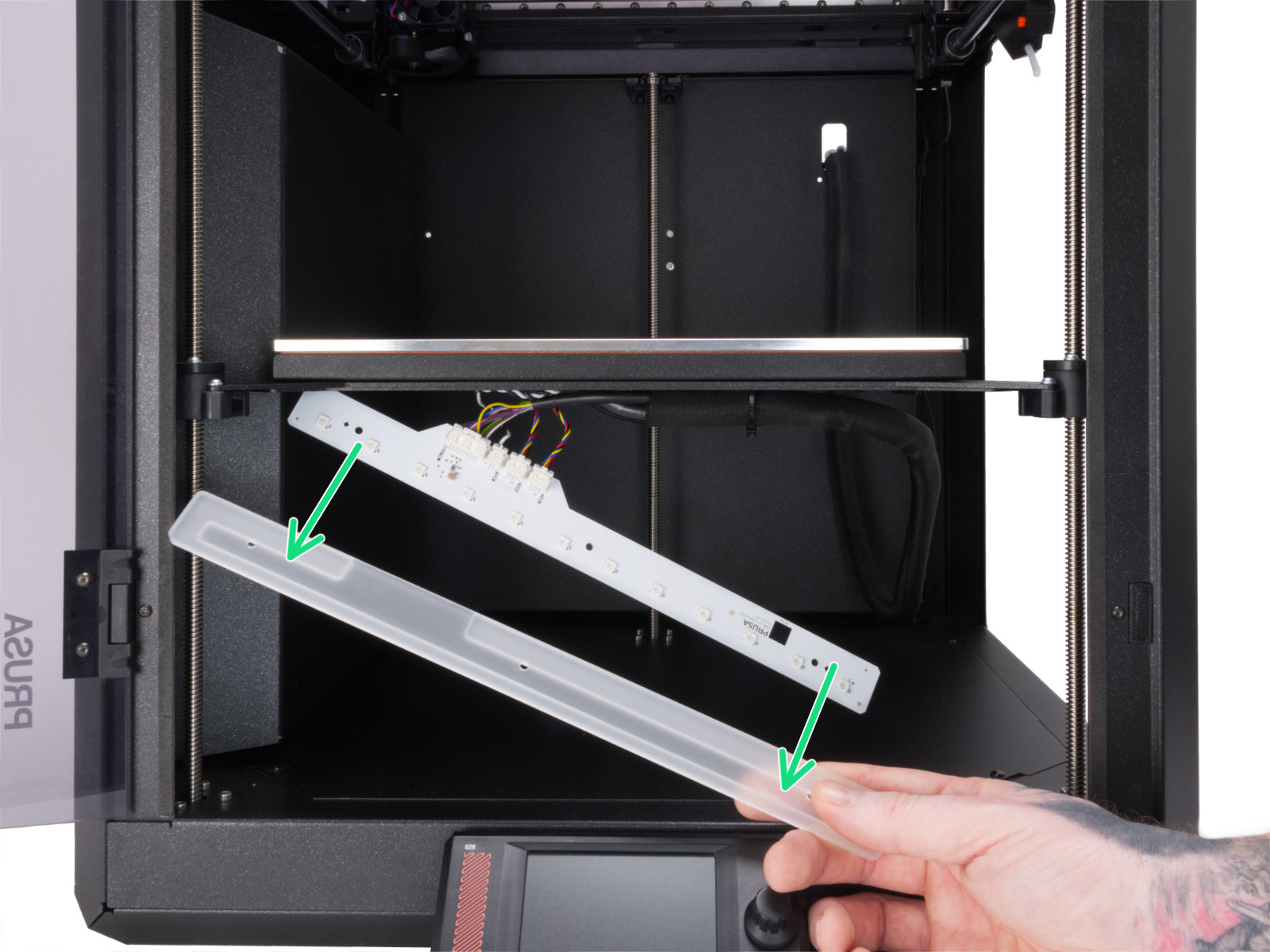

3. Rimuovi il coperchio dal pannello LED. Non toccare i LED e i resistori presenti sul pannello LED!

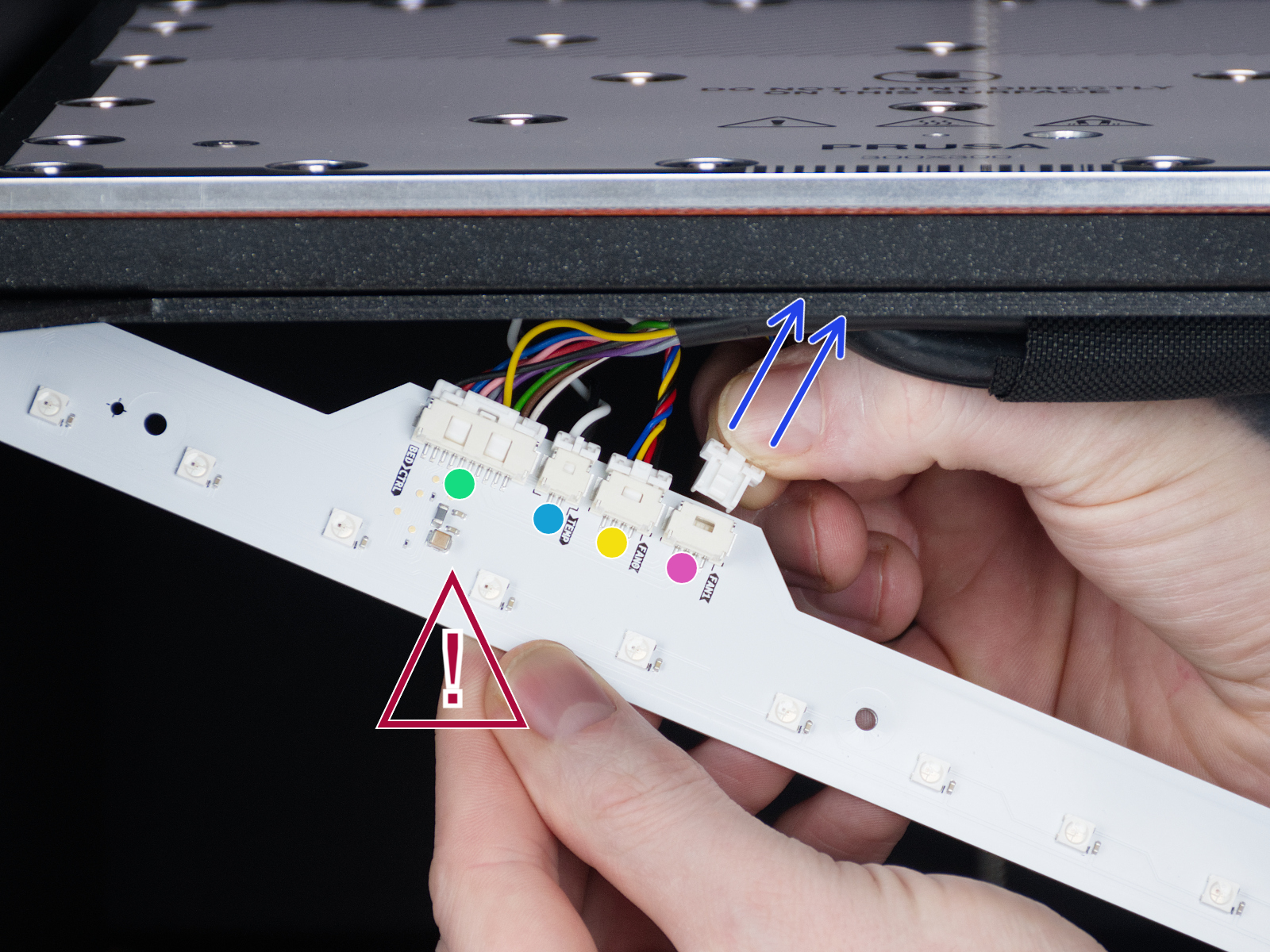

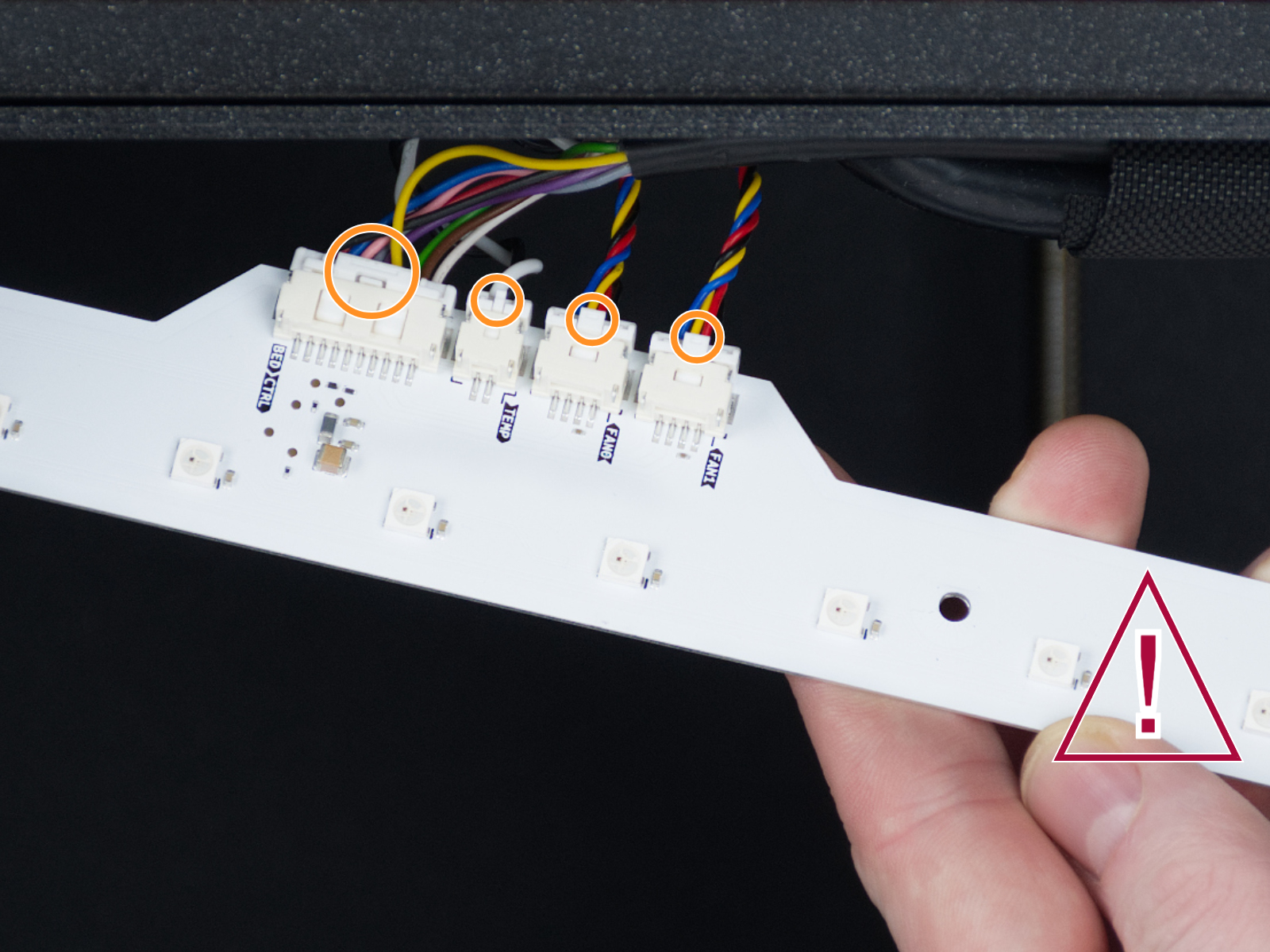

4. Tieni presente che ogni connettore è fissato con un fermo di sicurezza. Premi il fermo per scollegare i cavi.

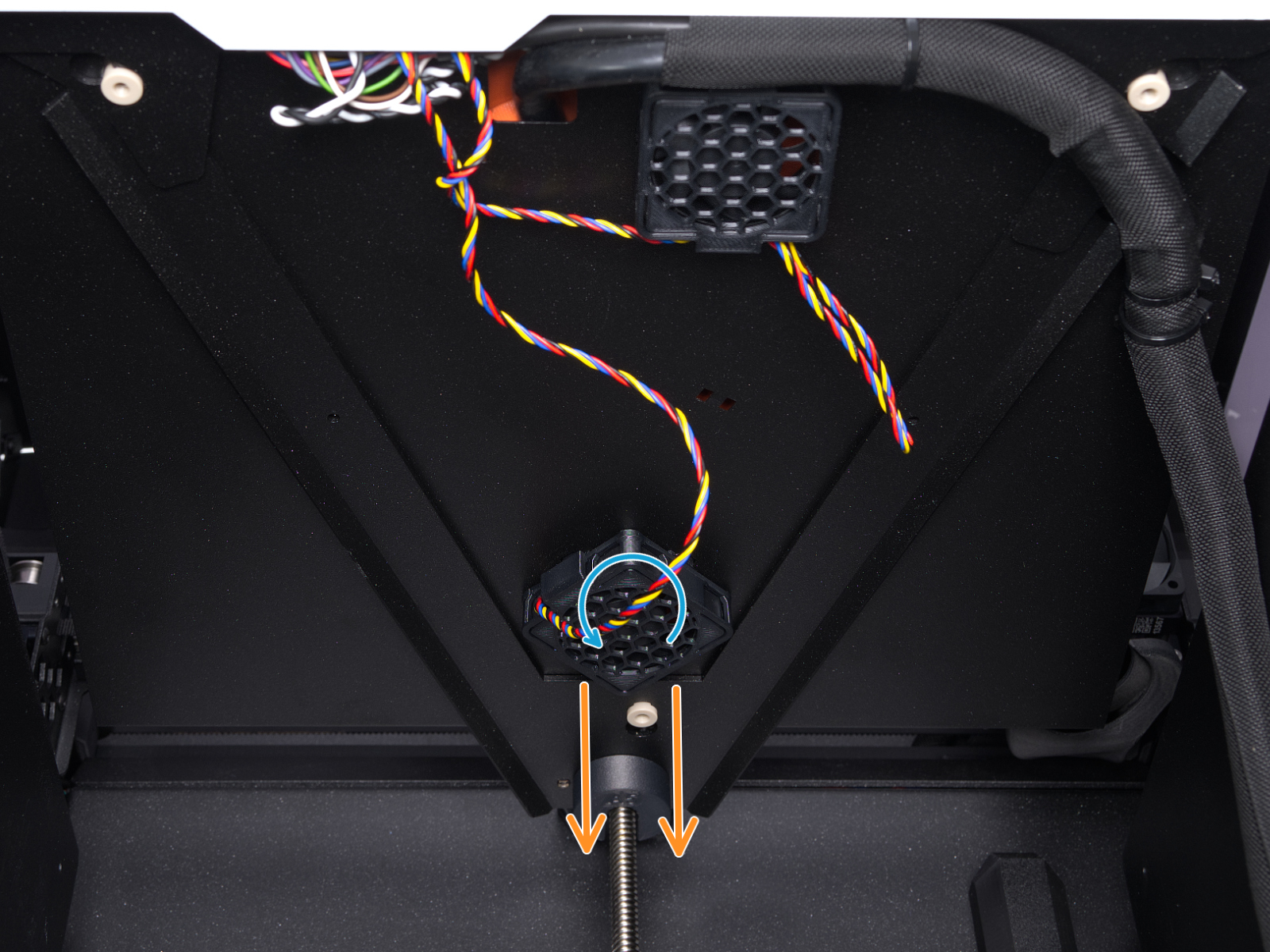

5. Stacca la ventola dal supporto in plastica ruotandola in senso antiorario. Poi inserisci la nuova ventola nel supporto in plastica e ruotala nella direzione opposta. Taglia e sostituisci le fascette se necessario.

6. Segui i passaggi in ordine inverso per rimontare i componenti.
