Ten artykuł zawiera instrukcje dotyczące modernizacji drukarki Prusa CORE One do wersji Prusa CORE One+. Zawiera listę wszystkich komponentów wymaganych do modernizacji oraz instrukcje dotyczące każdej istotnej części drukarki. Niektóre części należy wydrukować, a kilka dodatkowych komponentów należy nabyć - większość z nich jest łatwo dostępna w standardowych sklepach z artykułami metalowymi.
Nowe kluczowe funkcje CORE One+
Automatyczne otwieranie kratki wentylacyjnej dostosowuje wentylację komory w oparciu o temperaturę wewnętrzną. Zapewnia to optymalne warunki dla drukowanych materiałów, pomagając ograniczyć wypaczanie wydruków i poprawić przyczepność.
Zaawansowany boczny czujnik filamentu wyposażony w fizyczny przełącznik, który zapewnia niezawodne i bezproblemowe podawanie filamentów TPU.
Które części można zmodernizować?
Nextruder i górny panel dla automatycznego operowania kratką wentylacyjną
Boczny czujnik filamentu
Uchwyt szpuli
Potrzebne części
Części drukowane
Poniższe elementy drukowane należy przygotować przed rozpoczęciem modernizacji. Różne materiały są zalecane w zależności od funkcji elementu oraz jego narażenia na działanie wysokiej temperatury lub obciążenia. Poniżej znajduje się lista wszystkich elementów drukowanych wraz z sugerowanym rodzajem materiału dla każdego z nich.
Wszystkie części do wydrukowania we własnym zakresie są dostępne na Printables.com.
Część drukowana
Zalecany materiał
C1+ FILAMENT SENSOR BODY [korpus czujnika filamentu C1+]
Przed rozpoczęciem przeczytaj całą instrukcję - zanim przystąpisz do demontażu drukarki. Upewnij się, że masz:
wszystkie potrzebne części zamienne,
wszystkie wydrukowane części gotowe,
wszystkie potrzebne narzędzia,
czyste i dobrze oświetlone miejsce pracy.
WAŻNE: Przed rozpoczęciem jakichkolwiek prac upewnij się, że drukarka jest ostudzona, wyłączona i odłączona od zasilania.
Modernizacja Nextrudera
Poniższe instrukcje pomogą Ci zamontować na Nextruderze dźwignię do automatycznego otwierania górnej kratki.
Zalecamy położenie kartonowego pudełka po filamencie na stole grzewczym, aby ochronić go na wypadek upadku jakichkolwiek przedmiotów podczas modernizacji Nextrudera.
Aby uzyskać dostęp do Nextrudera od góry, najpierw zdejmij górny panel zgodnie z opisem w tej instrukcji.

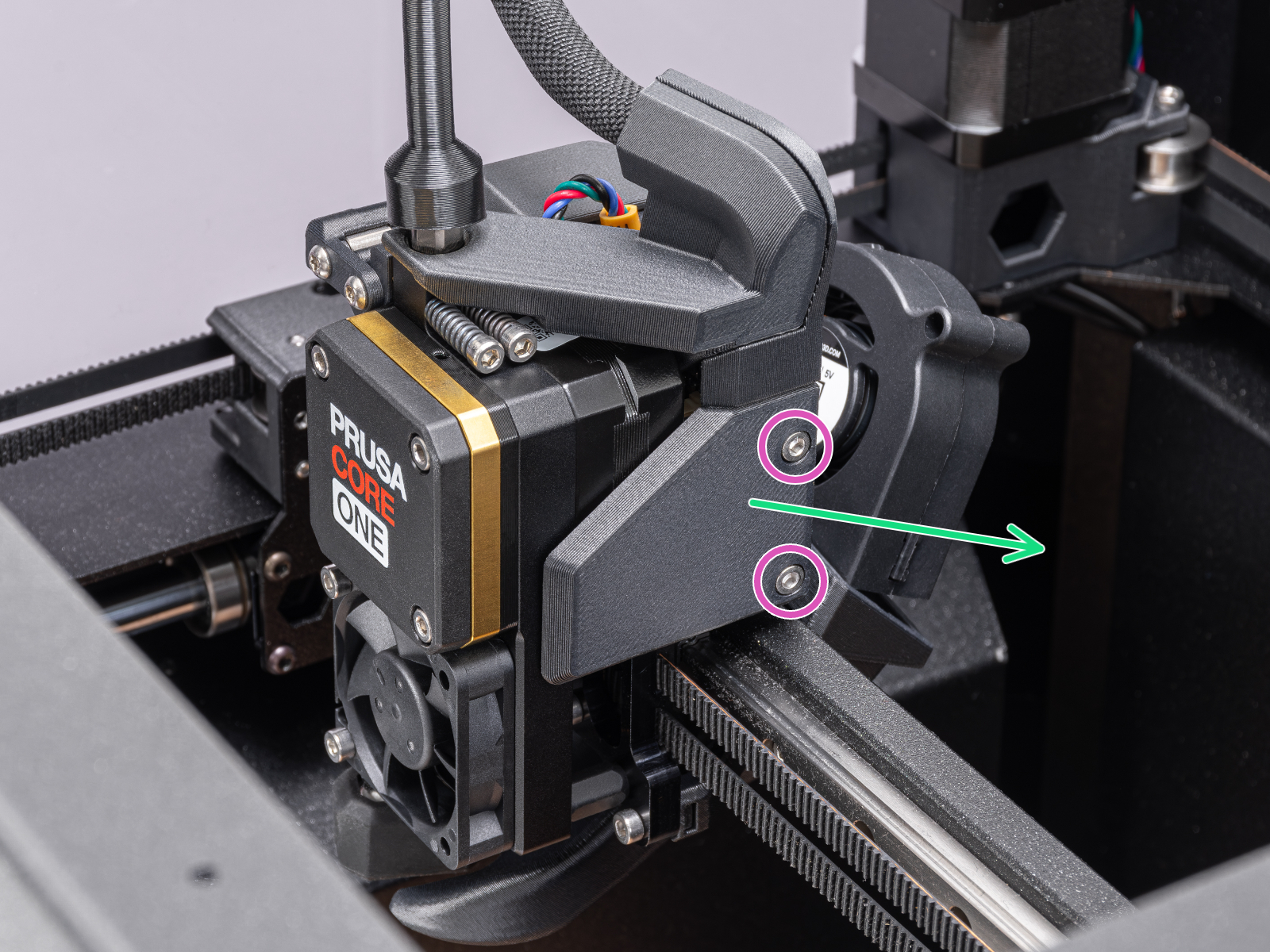

Po prawej stronie Nextrudera wykręć śrubę dwie śruby M3 mocujące prawą pokrywę głowicy [Print-head-cover-right].
Zdejmij prawą pokrywę głowicy. Możesz ją wyrzucić, ponieważ nie będziemy jej już używać.

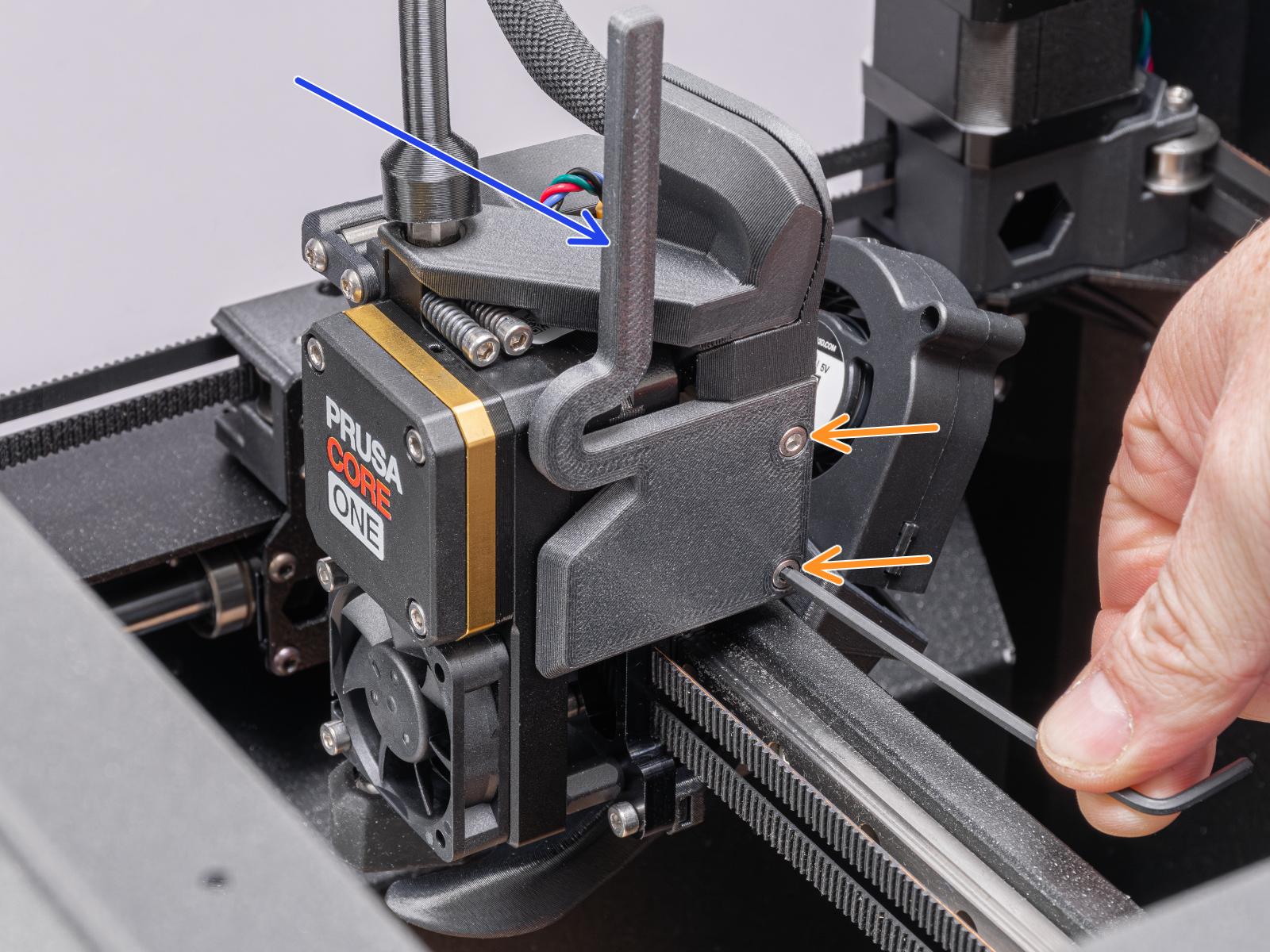

Zamontuj boczna pokrywa głowicy z dźwignią C1+ [C1+ PRINTHEAD COVER RIGHT LEVER] na miejscu poprzedniej pokrwywy i przykręć dwoma śrubami M3x6.
Modernizacja górnego panelu
Poniższe instrukcje pomogą Ci zamocować zasuwę górnej kratki wentylacyjnej, umożliwającej jej automatyczne otwierzanie i zamykanie.
Zalecamy zapewnienie czystego miejsca pracy, aby zapobiec porysowaniu górnego panelu.
Połóż górny panel na stole, aby kratka była skierowana w dół.

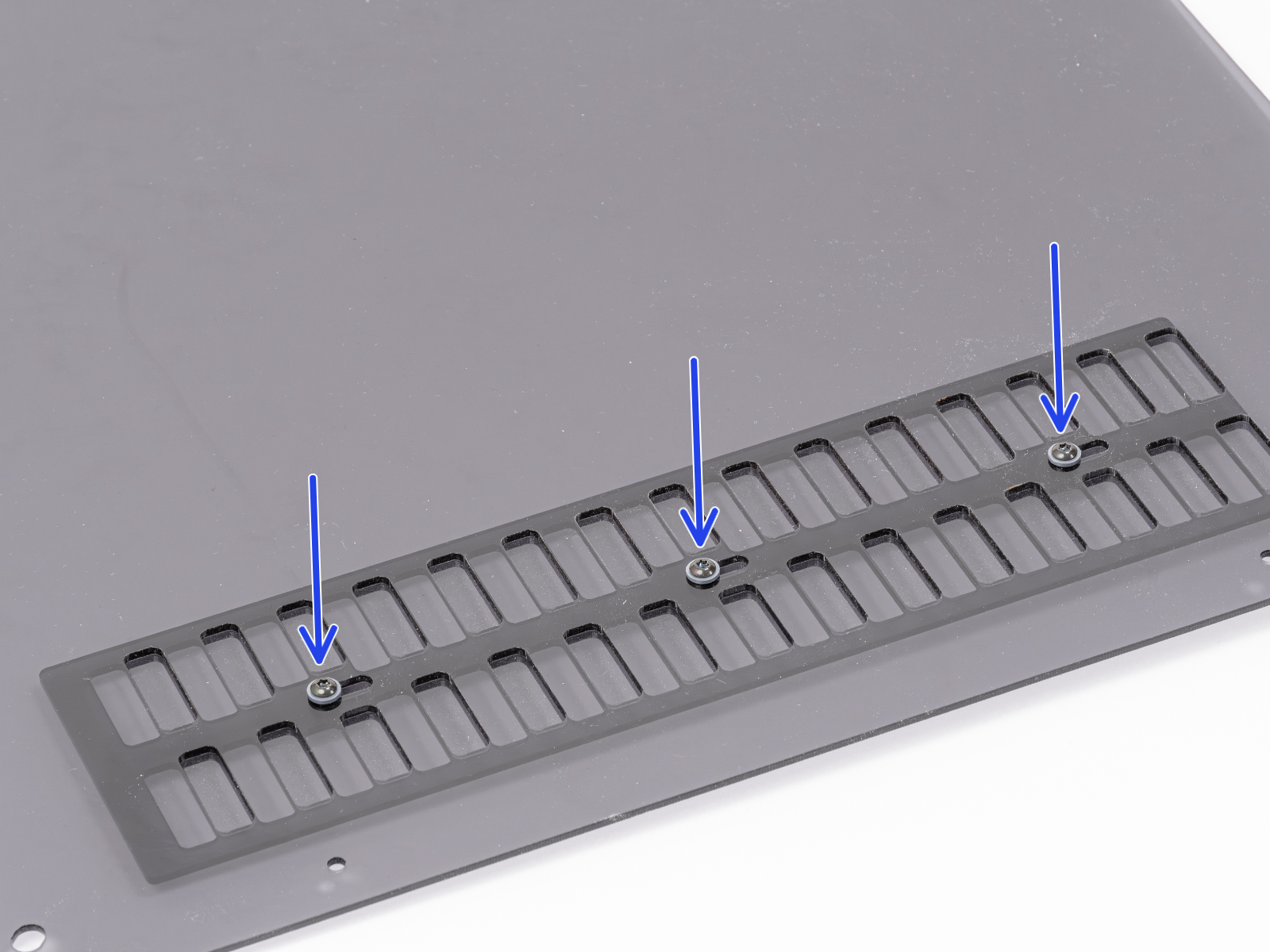

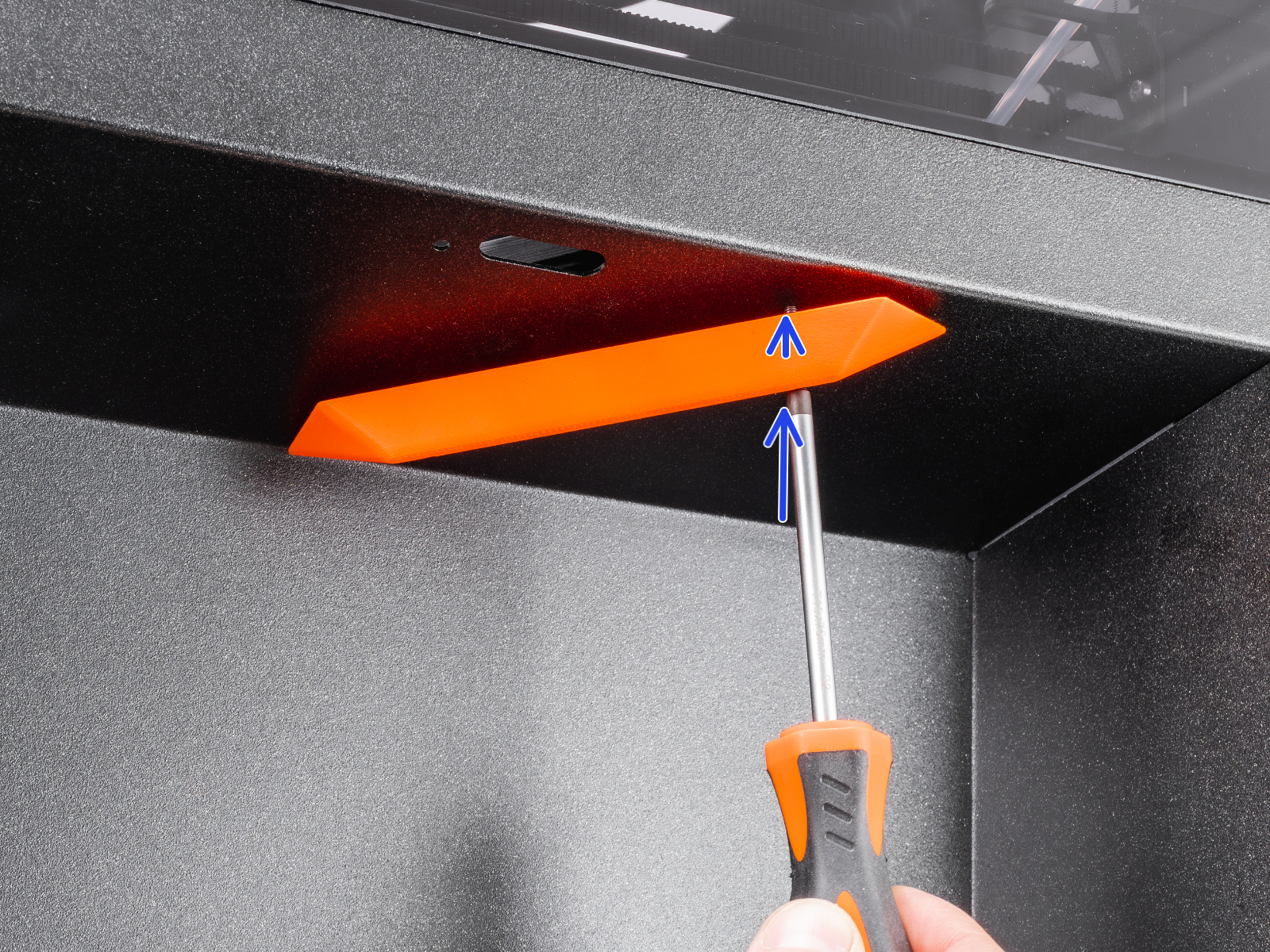

Wykręć wszystkie śruby mocujące kratkę i wyciagnij je.
Ostrożnie wysuń kratkę spod panelu, nie zmieniając kierunku ustawienia części.

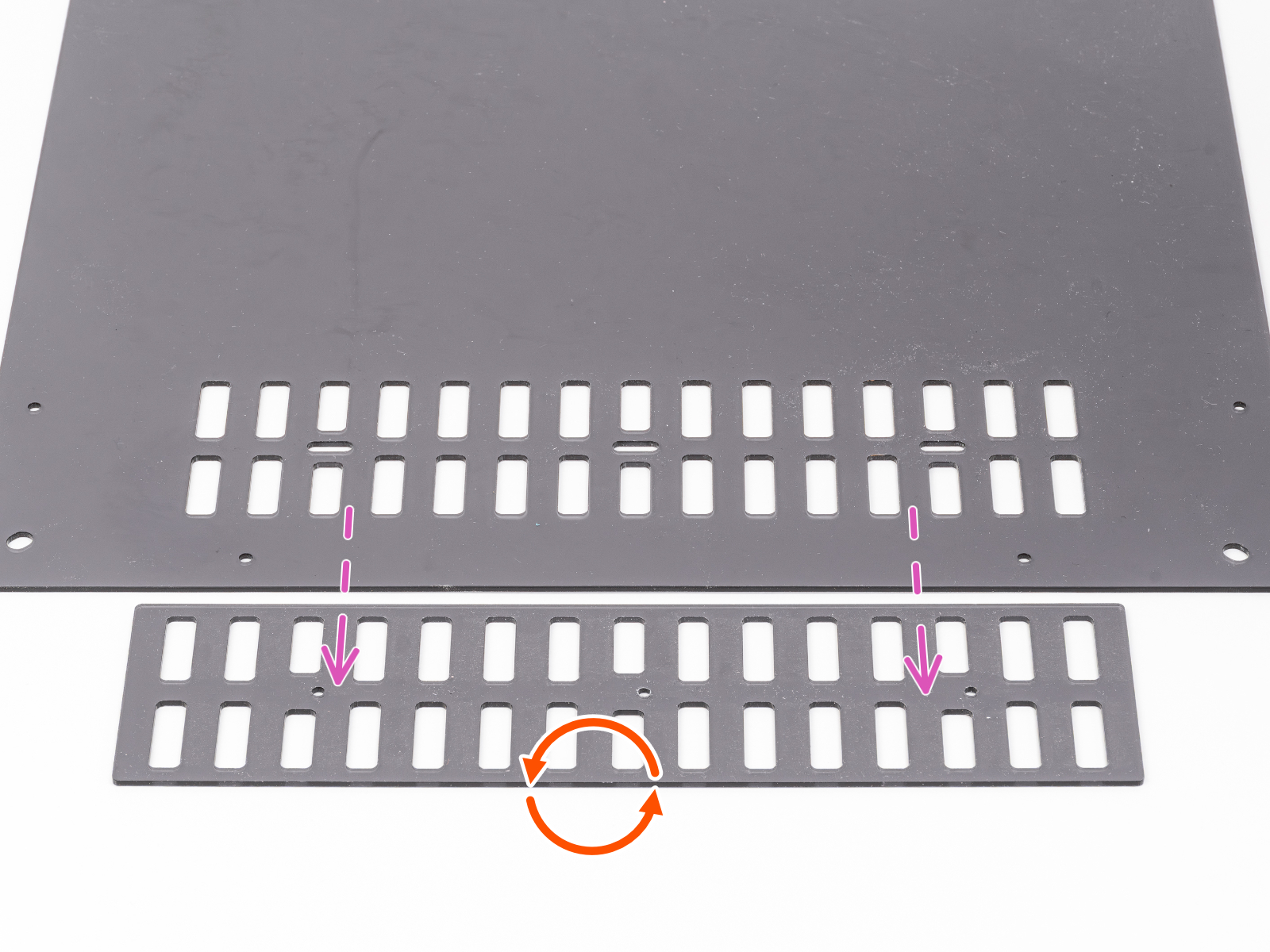

Odwróć kratkę "do góry nogami".
Otwory na śruby są przesunięte; odwrócenie tego elementu powoduje przesunięcie otworów na drugą stronę, zapewniając ich wyrównanie z kratką wentylacyjną montowaną w kolejnych krokach.
Wsuń kratkę z powrotem pod górny panel w tej orientacji i wyrównaj z górnymi wycięciami.

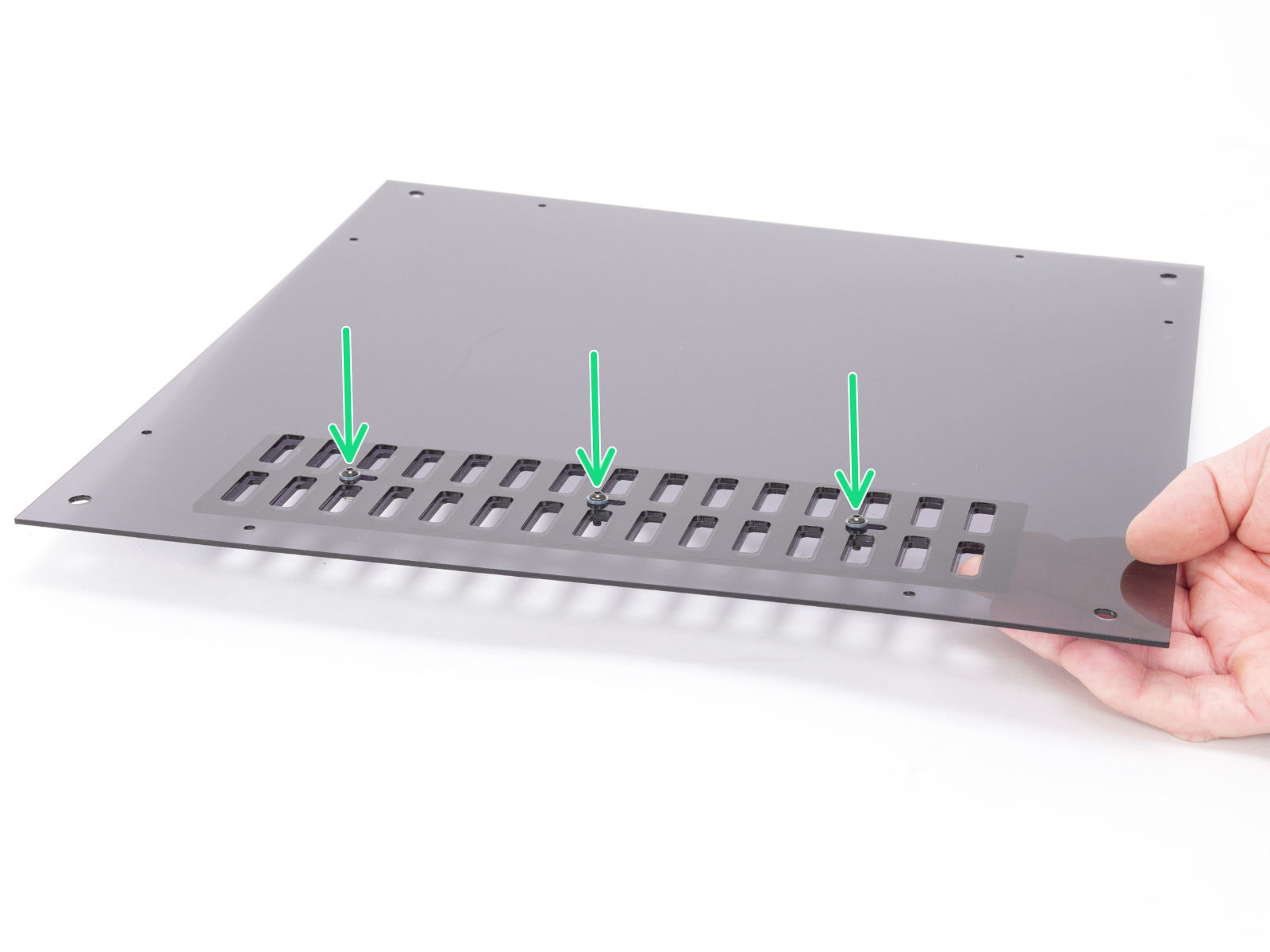

Wsuń trzy śruby M3x10rT z podkładkami w trzy otwory w górnym panelu.
Ostrożnie podnieś cały zespół, tak aby wszystkie części pozostały na swoim miejscu.

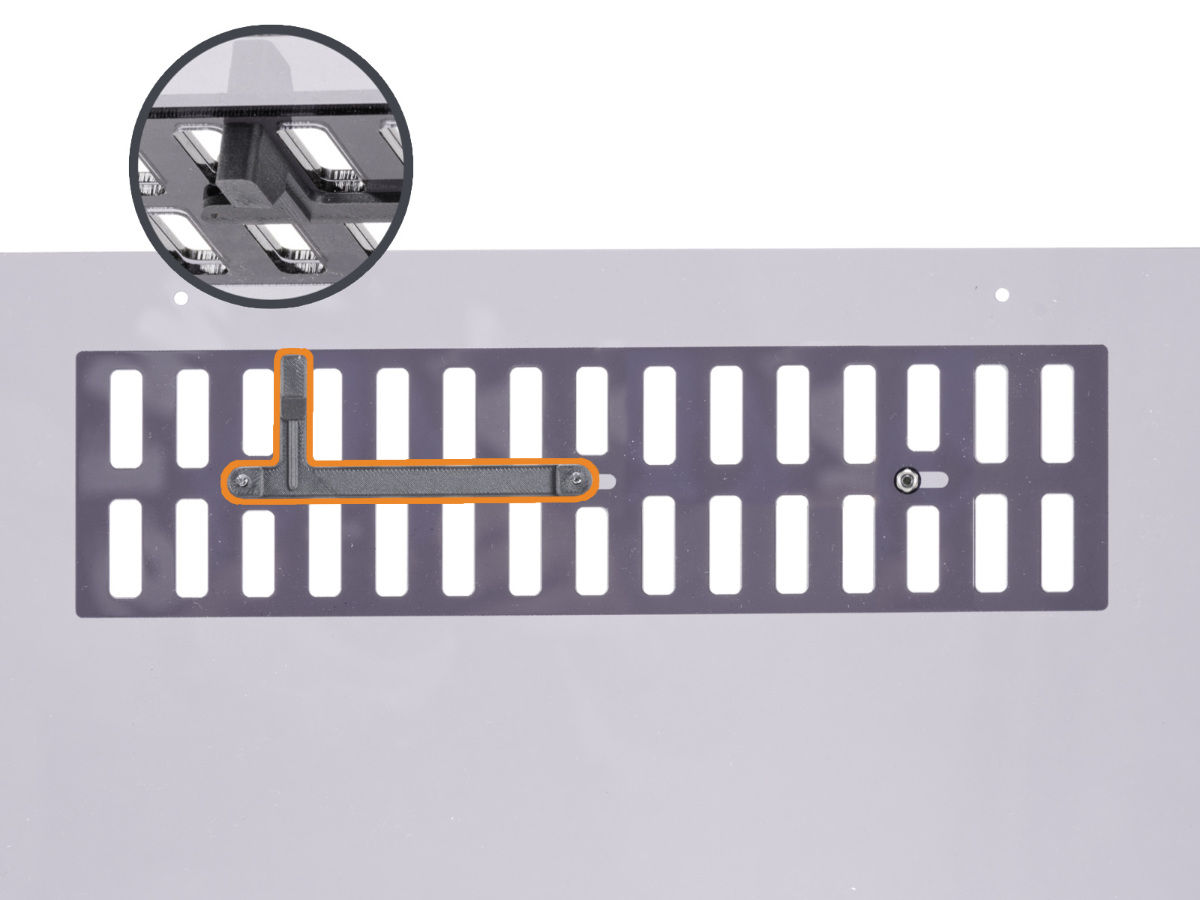

Umieść zasuwę górnej kratki wentylacyjnej C1+ [C1+ UPG VENT BLOCK B] na śrubach i dokręć je, ale nie do końca.
Upewnij się, że część jest prawidłowo zorientowana.
Uwaga: podczas dokręcania śruba może napotykać opór, ponieważ część nie ma gwintu, a śruba wycina go podczas wkręcania.
Nakręć nakrętkę M3nN na śrubę po prawej stronie. Nie dokręcaj jej całkowicie. Na tym etapie żadna śruba nie powinna być całkowicie dokręcona, ponieważ kratka musi mieć możliwość swobodnego poruszania.
Na razie odłóż panel w bezpieczne miejsce.
Modernizacja bocznego czujnika filamentu i uchwytu szpuli
W kolejnych czynnościach przeprowadzimy modernizację zespołu czujnika filamentu, który posiada całkowicie nową obudowę z mechanicznym przełącznikiem. W ramach tej procedury zajmiemy się również wymianą uchwytu szpuli.

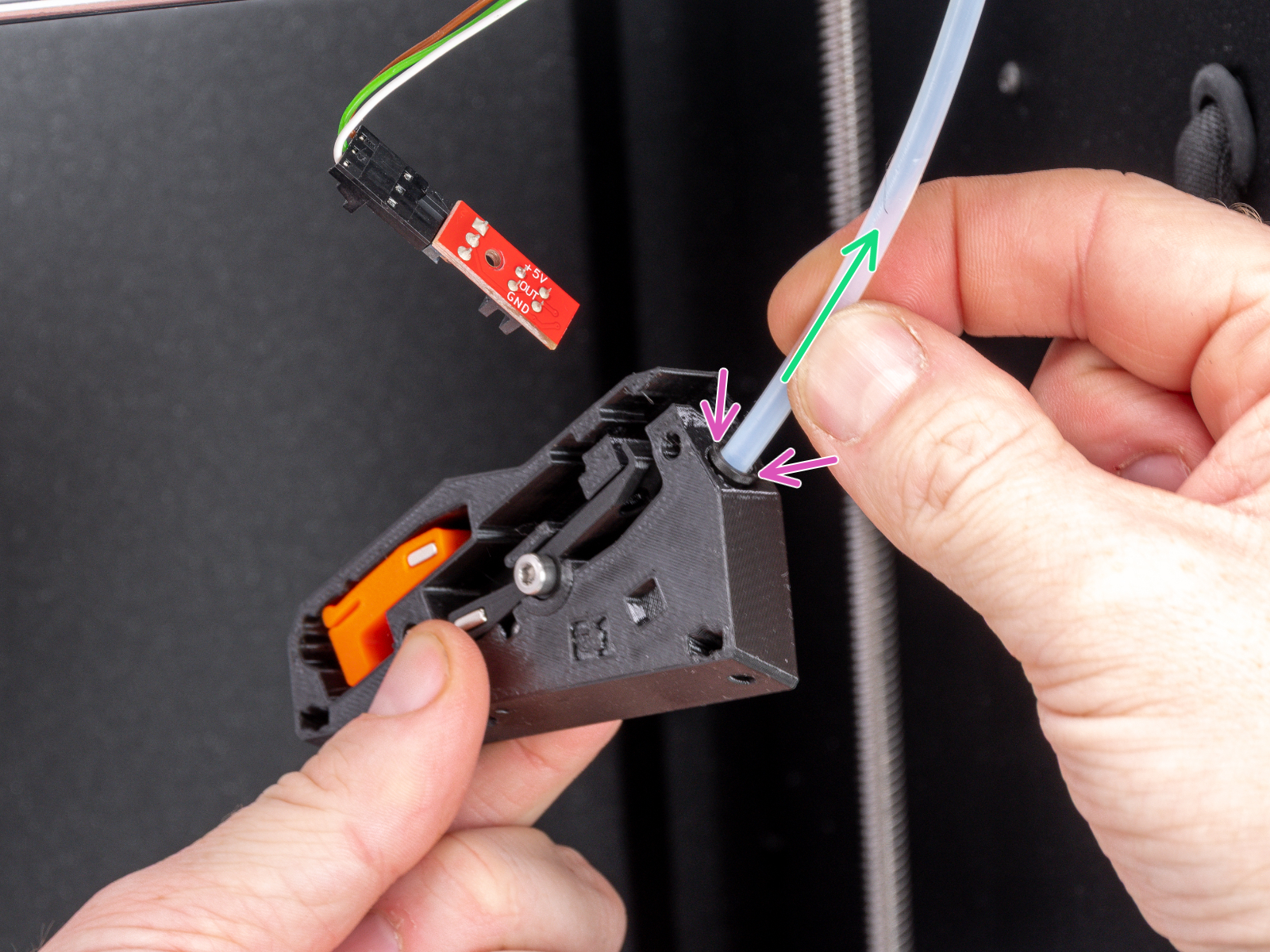

Wciśnij czarną tuleję zaciskową do środka, aby zwolnić rurkę PTFE. Wyciągnij rurkę jednocześnie cały czas naciskając tuleję.
Wyciągnij korpus czujnika filamentu z drukarki.

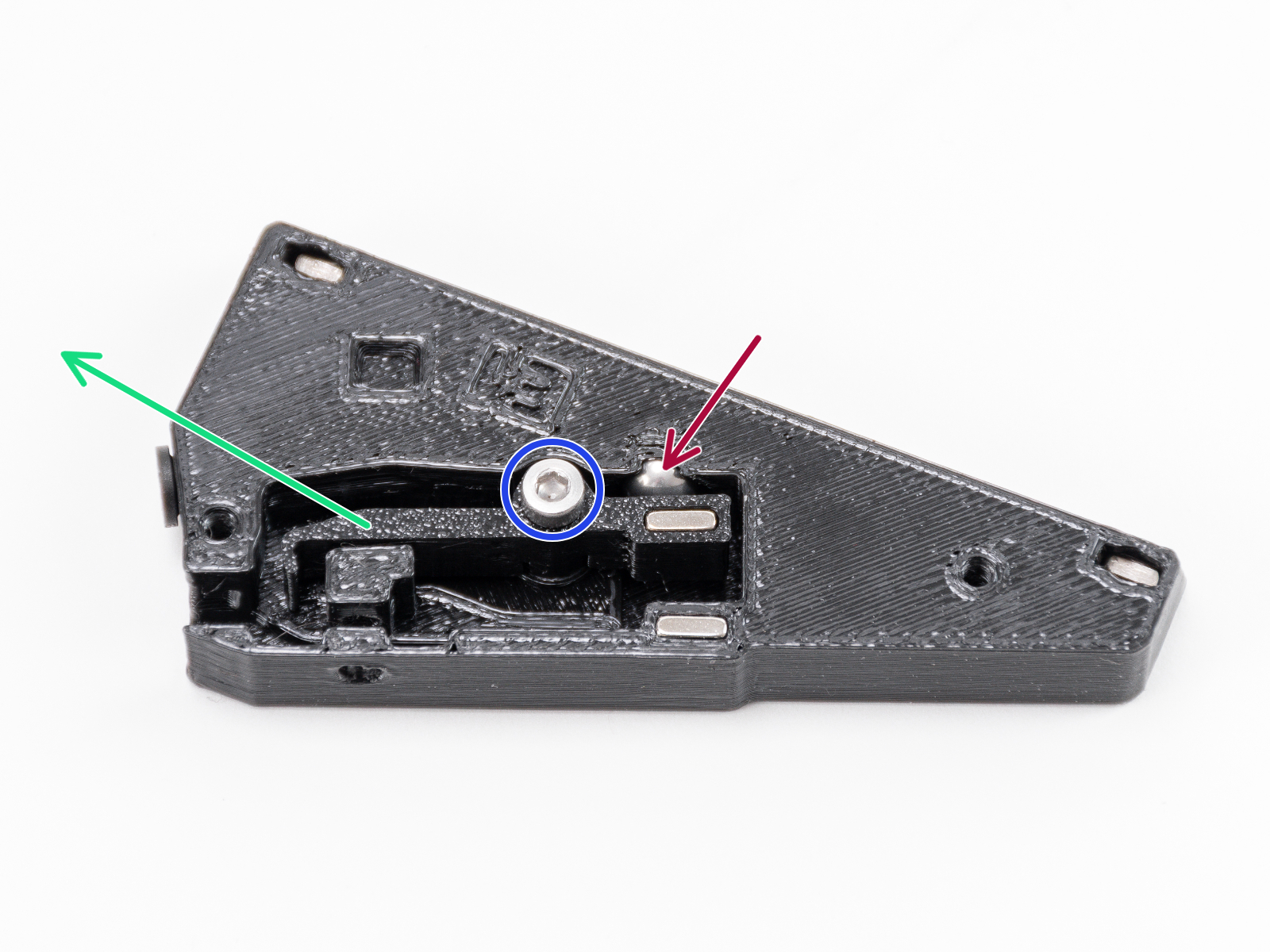

Wykręć śrubę mocującją dźwignię, na stępnie wyciągnij dźwignię z korpusu.
Wyciągnij i odłóż w bezpieczne miejscestalową kulkę z zespołu czujnika filamentu. Wkrótce będziemy jej znów potrzebować.

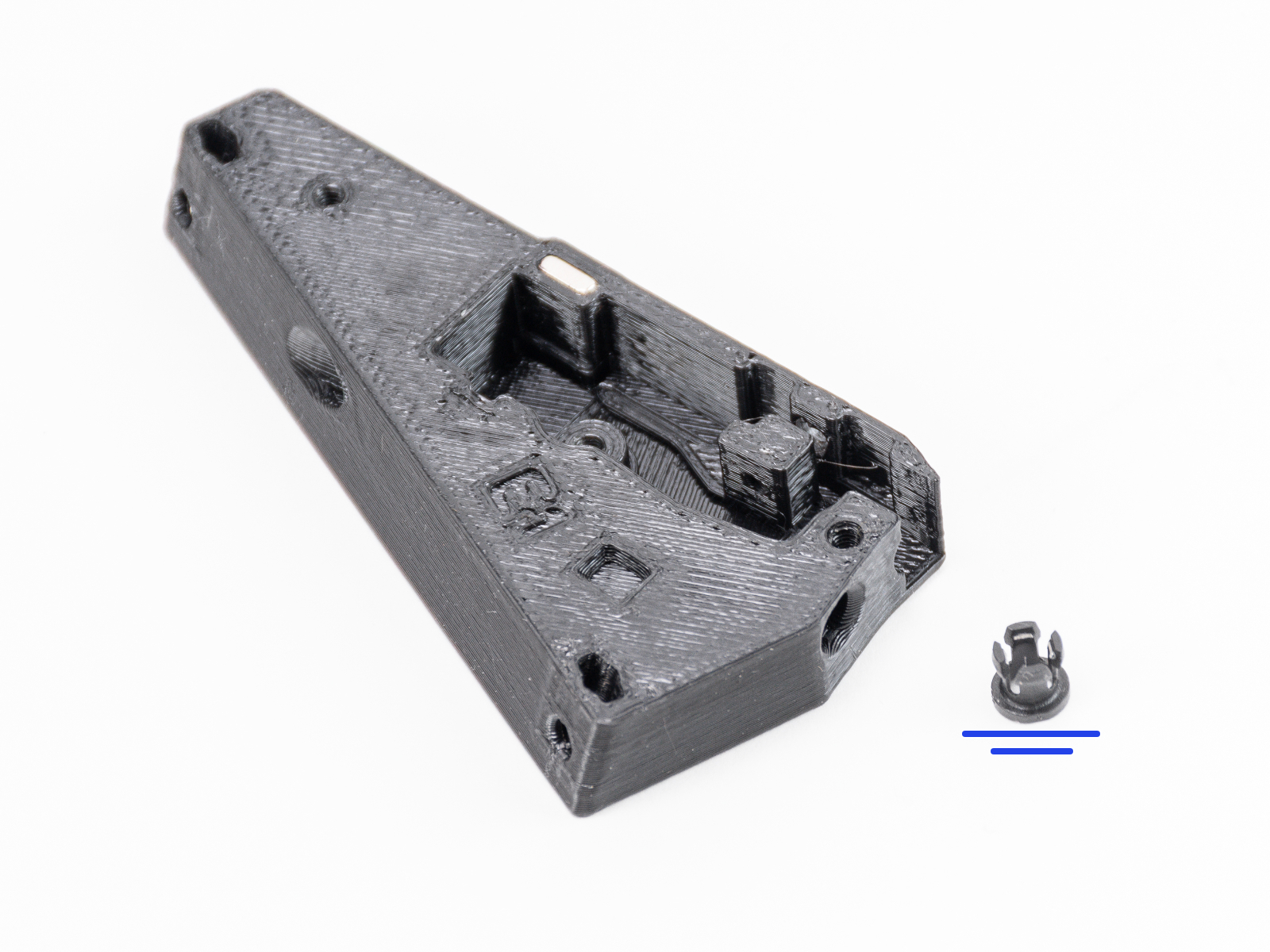

Wyciągnij czarną tuleję zaciskową i odłóż ją w bezpieczne miejsce. Wkrótce będziemy jej znów potrzebować.
Teraz jest dobry moment, aby spróbować wyjąć następujące części z zespołu:
2x magnes 10x6x2 - z korpusu i dźwigni
2x nakrętka kwadratowa M3nS - z korpusu
Demontaż tych części może być trudny i nie zawsze jest możliwy. Zalecamy zastosowanie nowych elementów.
Odłóż stare części na bok, aby nie zostały pomieszane z nowymi, ponieważ nie są już potrzebne.

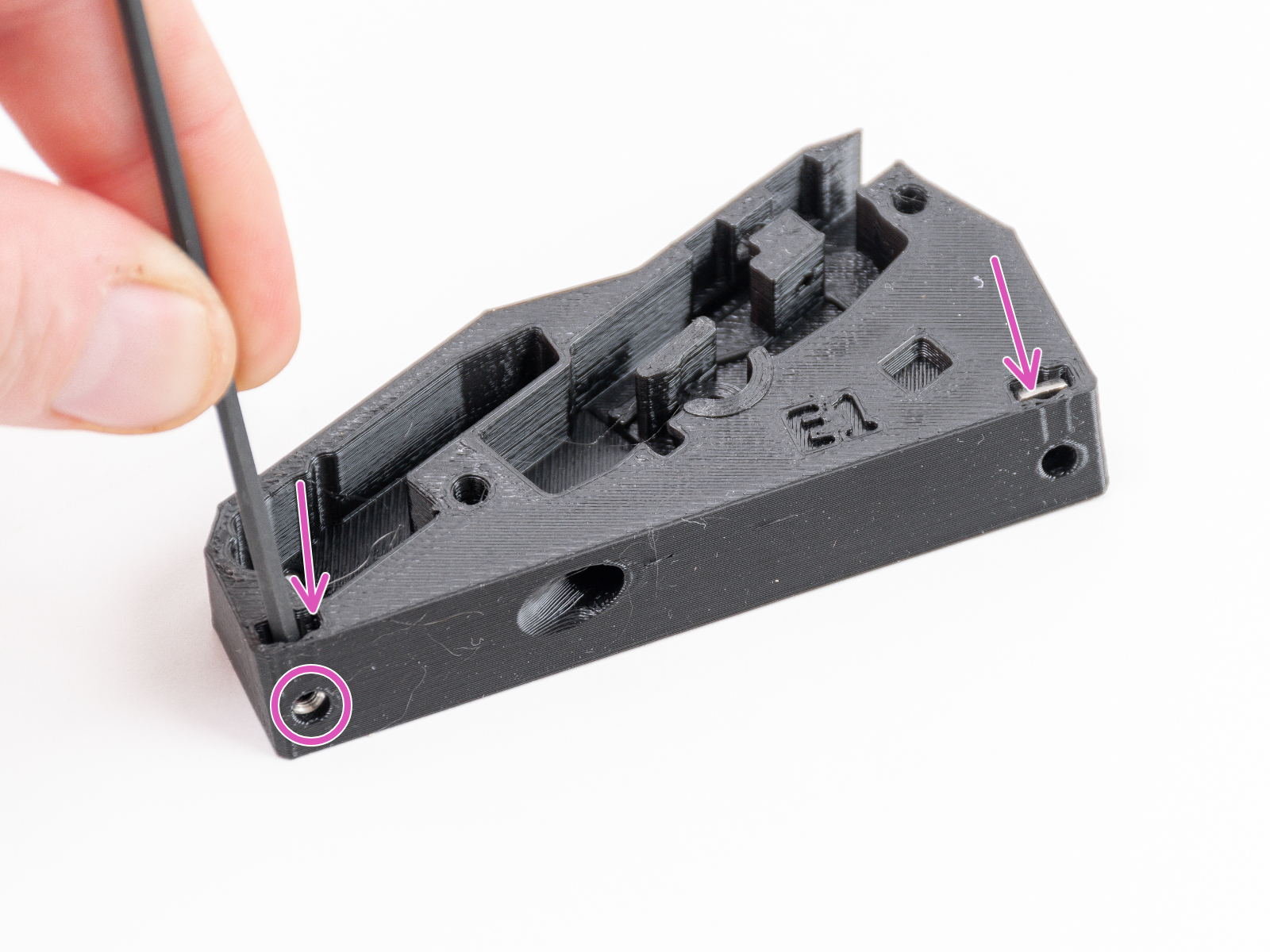

Wsuń dwie nakrętki kwadratowe M3nS w nowy korpus czujnika [C1+ FILAMENT SENSOR BODY]. Upewnij się, że nakrętki są wciśnięte tak głęboko, jak to możliwe..

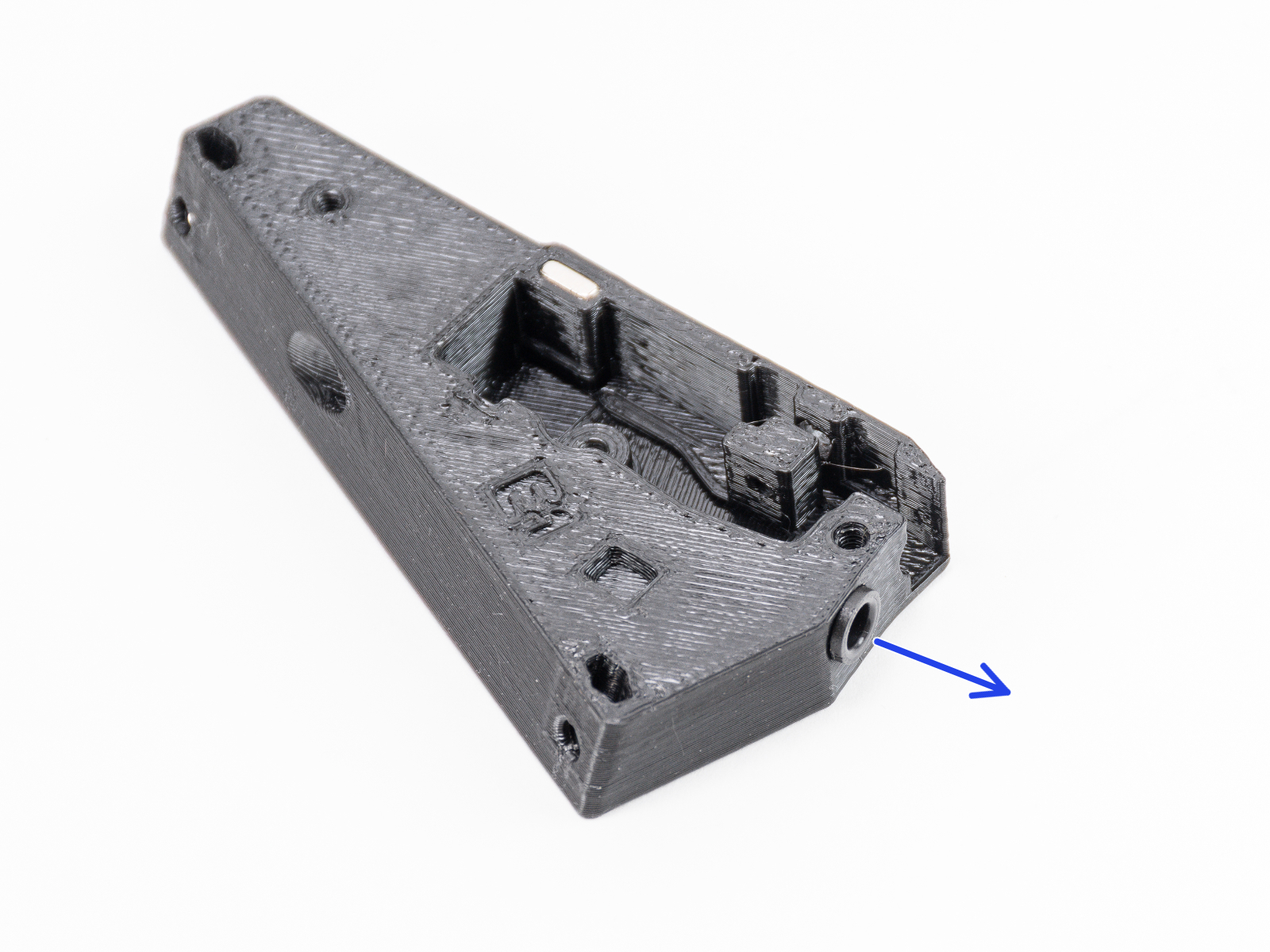

Wciśnij i zatrzaśnij czarną tuleję zaciskową w nowym korpusie czujnika filamentu.

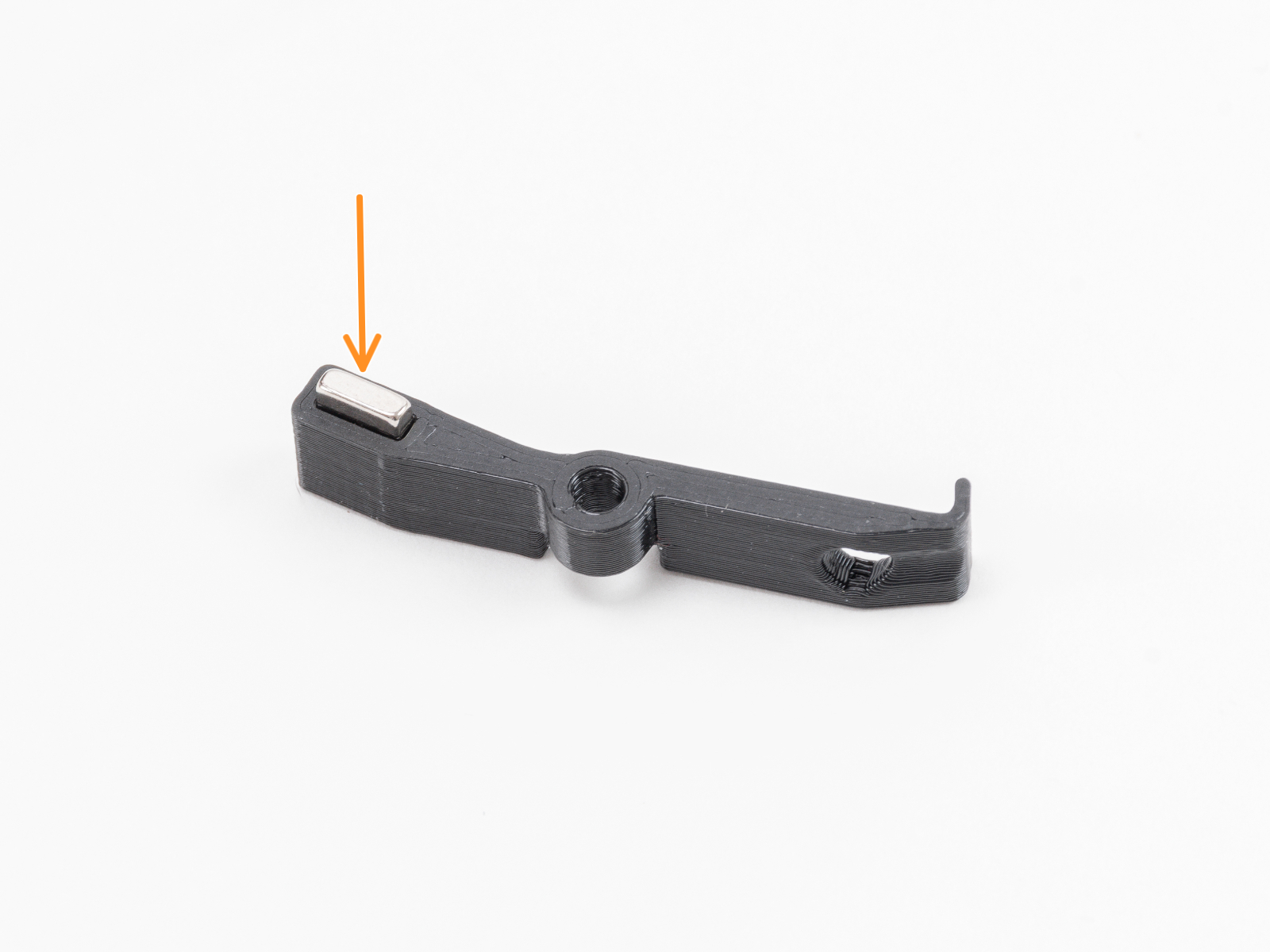

Wsuń jeden magnes 10x6x2 w nową dźwignę [C1+ FILAMENT SENSOR LEVER].

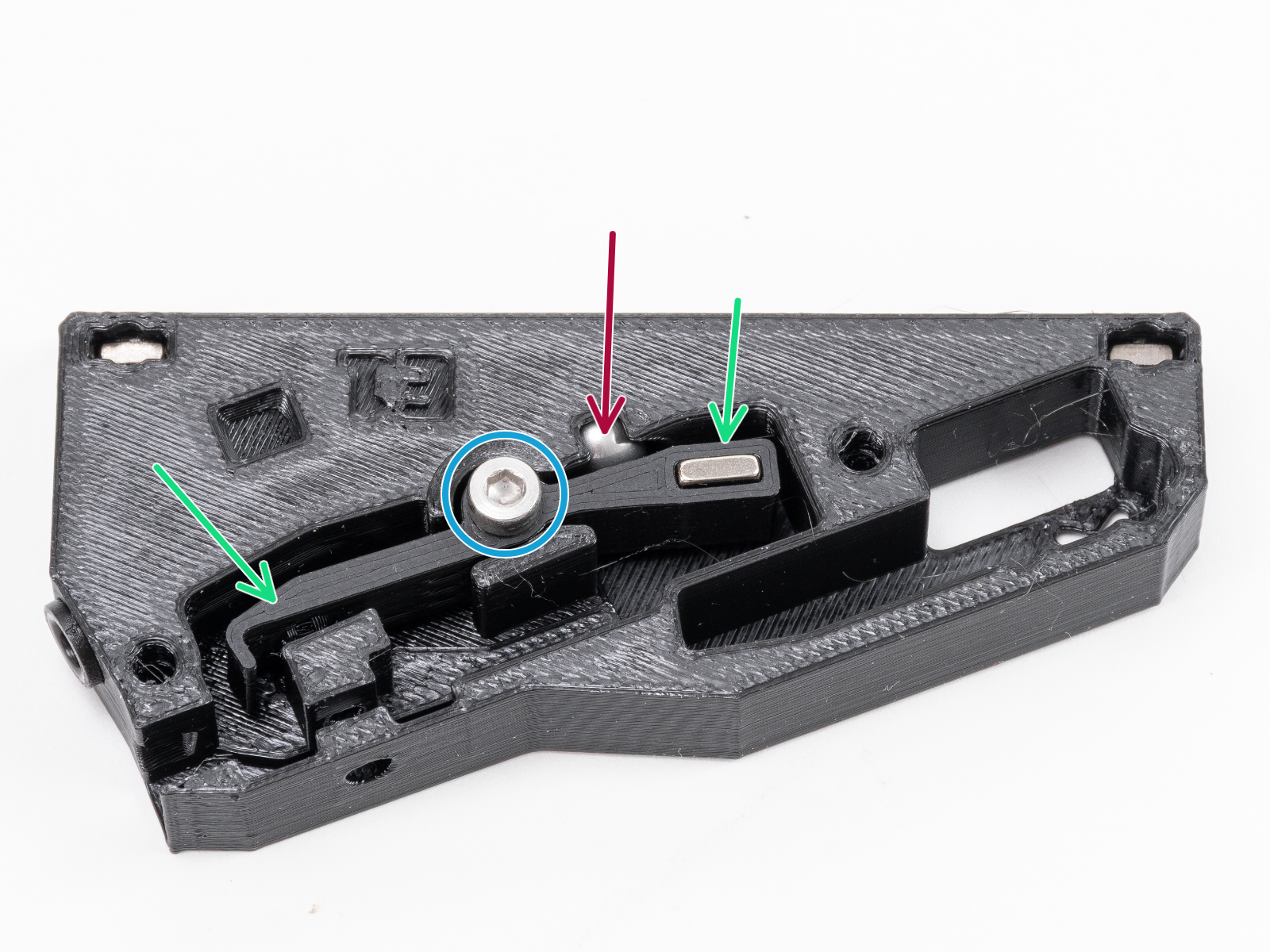

Umieść stalową kulkę i nową dźwignię w korpusie czujnika, następnie przymocuj dźwignię śrubą M3x10. Nie dokręcaj zbyt mocno śruby - dźwignia musi się swobodnie obracać na śrubie.
Włóż drugi magnes 10x6x2 w przełącznik czujnika filamentu [C1+ FILAMENT SENSOR SWITCH]. Magnes należy umieścić tak, aby odpychał dźwignię.
Umieść przełącznik w zespole i przetestuj go. Jeśli magnesy się przyciągają, po prostu wypchnij magnes z przełącznika i odwróć go.
Przejdź do drukarki i wsuń rurkę PTFE tak głęboko, jak to możliwe w nowy korpus czujnika filamentu.

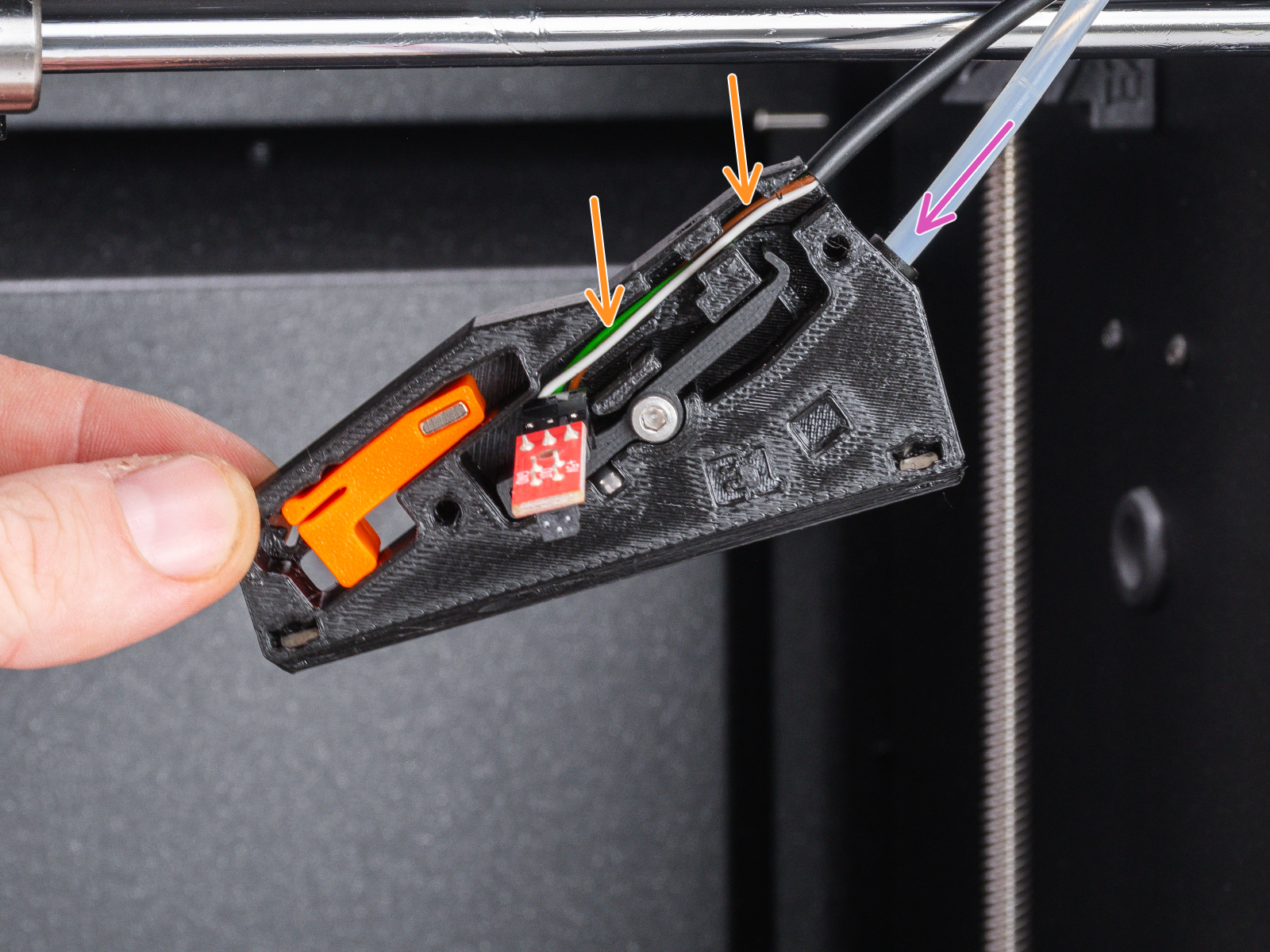

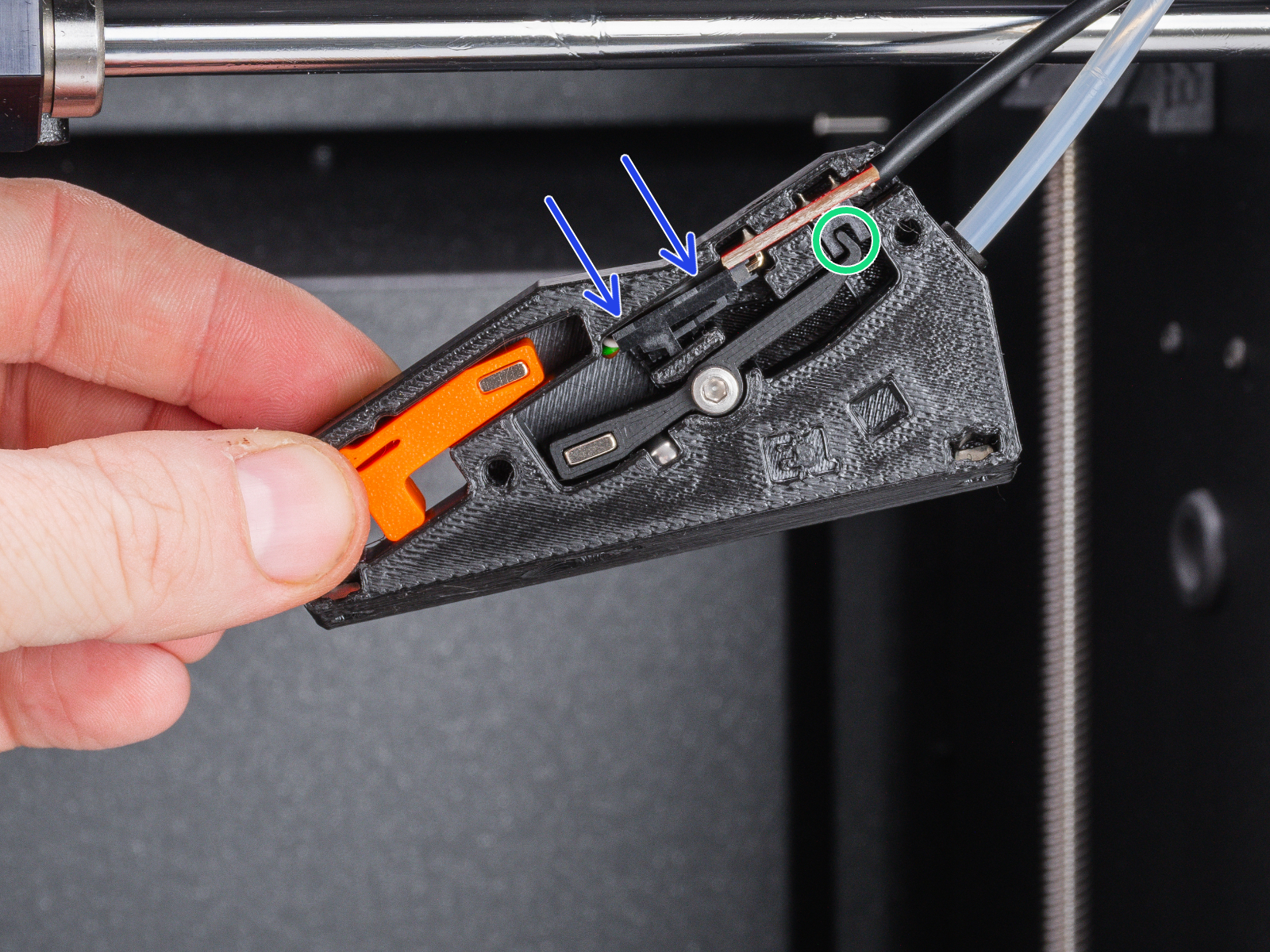

Wsuń przewód czujnika filamentu IR w rowek. Czarne złącze powinno znajdować się mniej więcej pośrodku podstawy czujnika.
Wsuń płytkę drukowaną czujnika IR w dedykowany rowek.
Dźwignia musi pasować do bramki optycznej czujnika.
Upewnij się, że ani złącze, ani przewody nie dotykają dźwigni ani przełącznika, ponieważ może to uniemożliwić prawidłowe działanie czujnika.

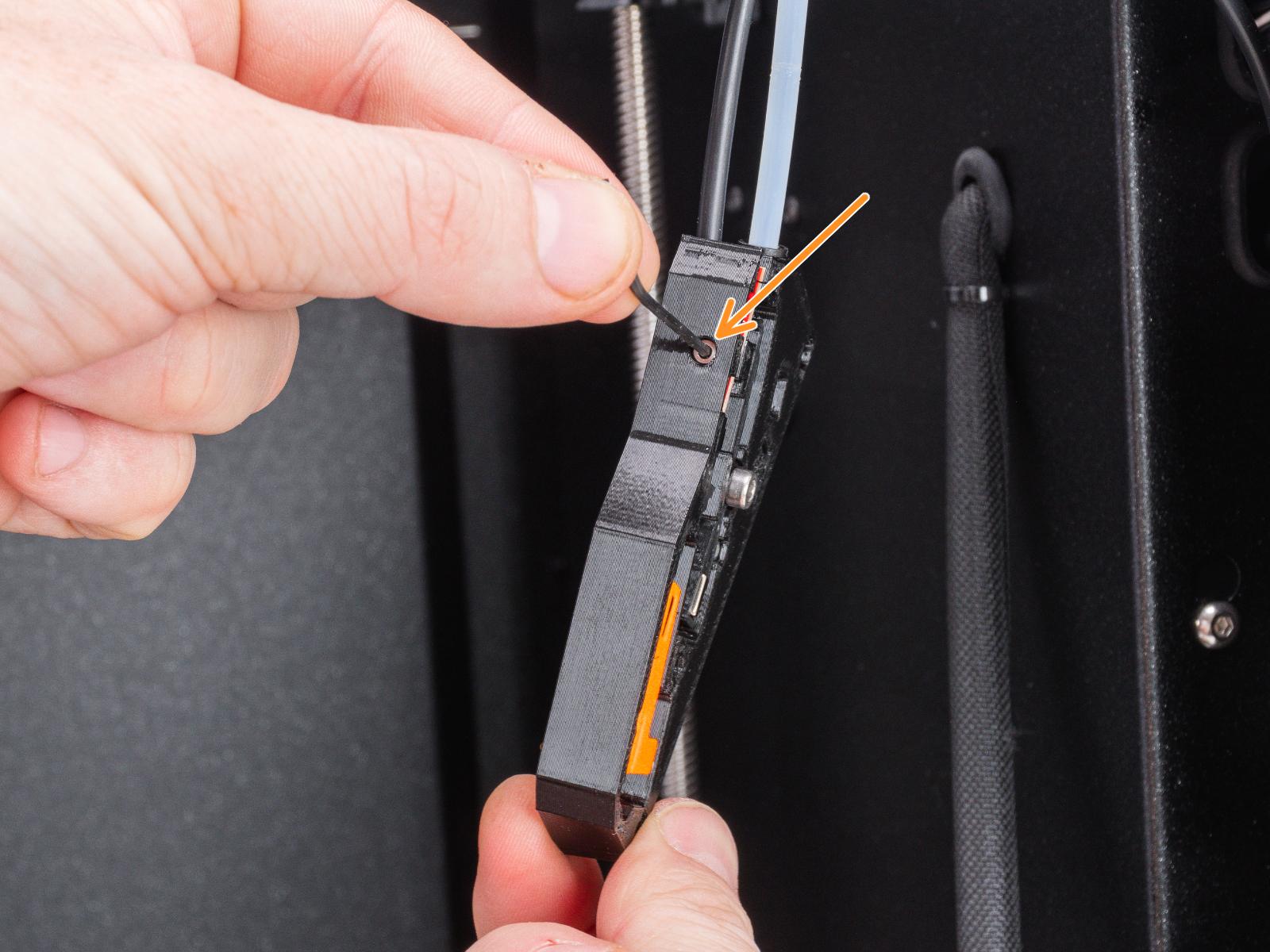

Przymocuj czujnik wkręcając śrubę M2x8 kluczem imbusowym 1,5 mm.

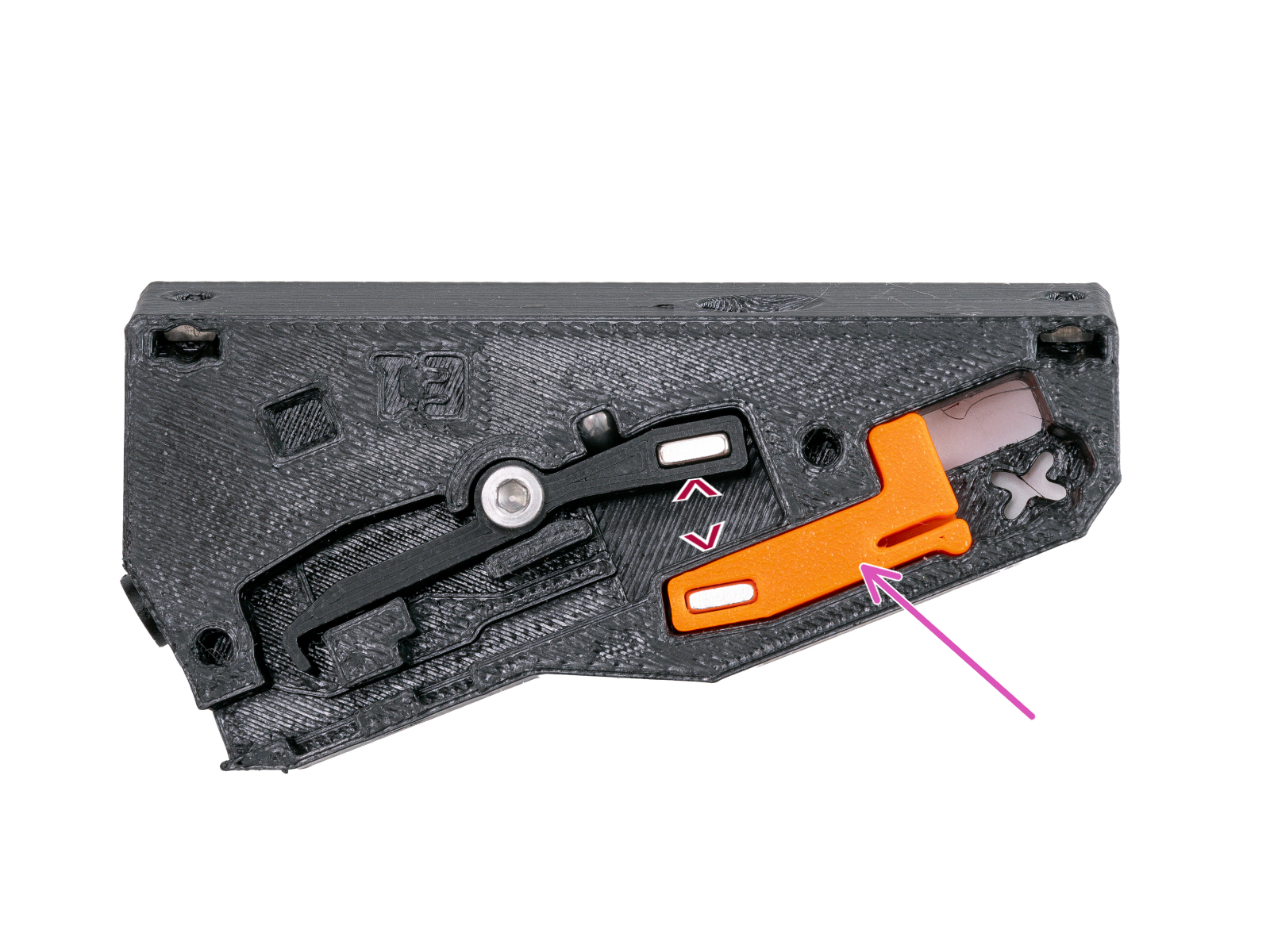

Przed zakryciem czujnika filamentu przesuń przełącznik kilka razy, aby go przetestować, a następnie ustaw w pozycji włączonej (zwróć uwagę na symbol X).

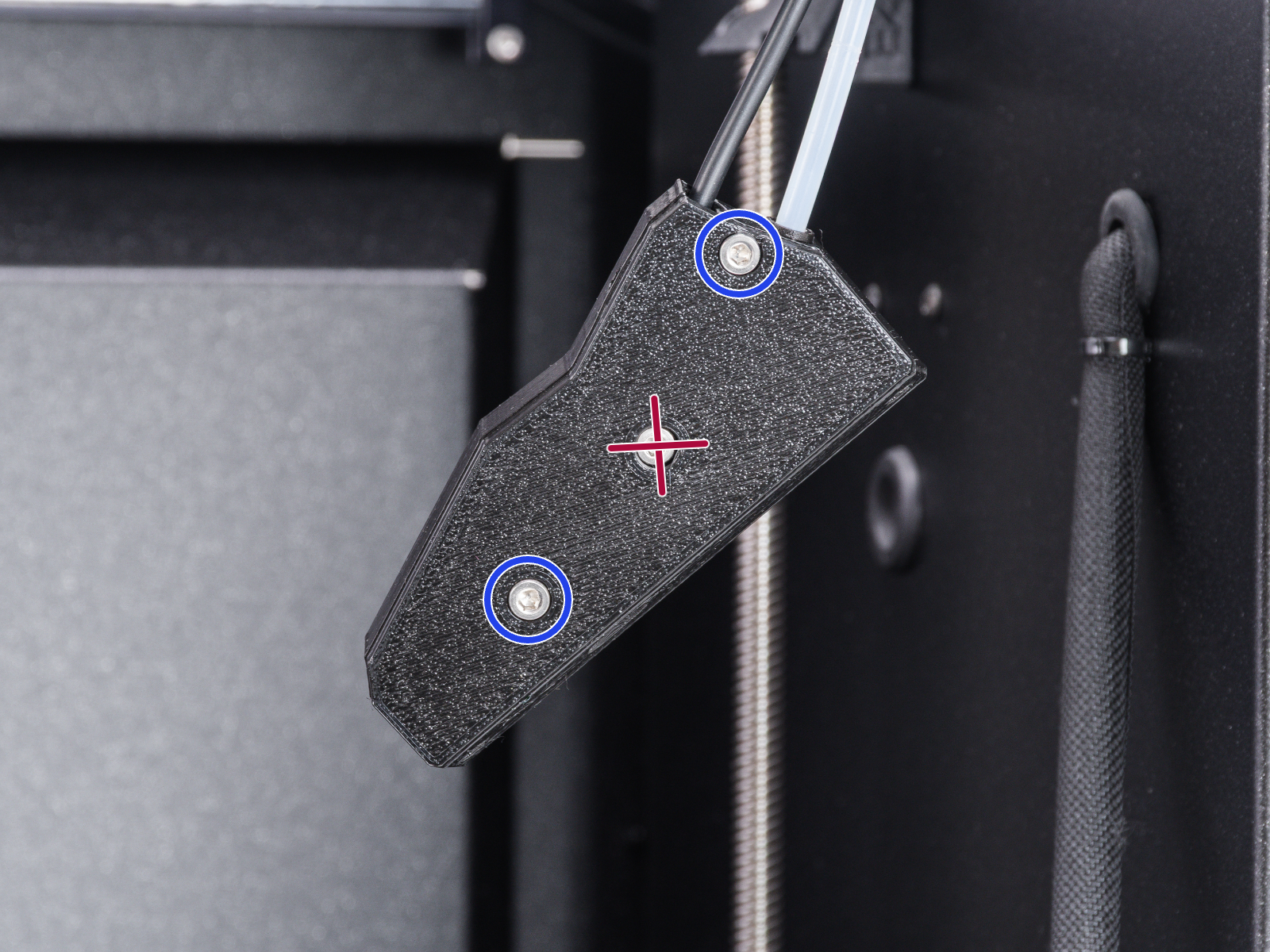

Połóż pokrywę czujnika [C1+ FILAMENT SENSOR COVER] na korpusie i przykręć dwoma śrubami M3x8.
Nie dokręcaj śruby pośrodku! W przeciwnym razie czujnik przestanie działać.
Weź prawy panel boczny i wykręć cztery śruby mocujące uchwyt szpuli. Następnie wyjmij uchwyt szpuli.

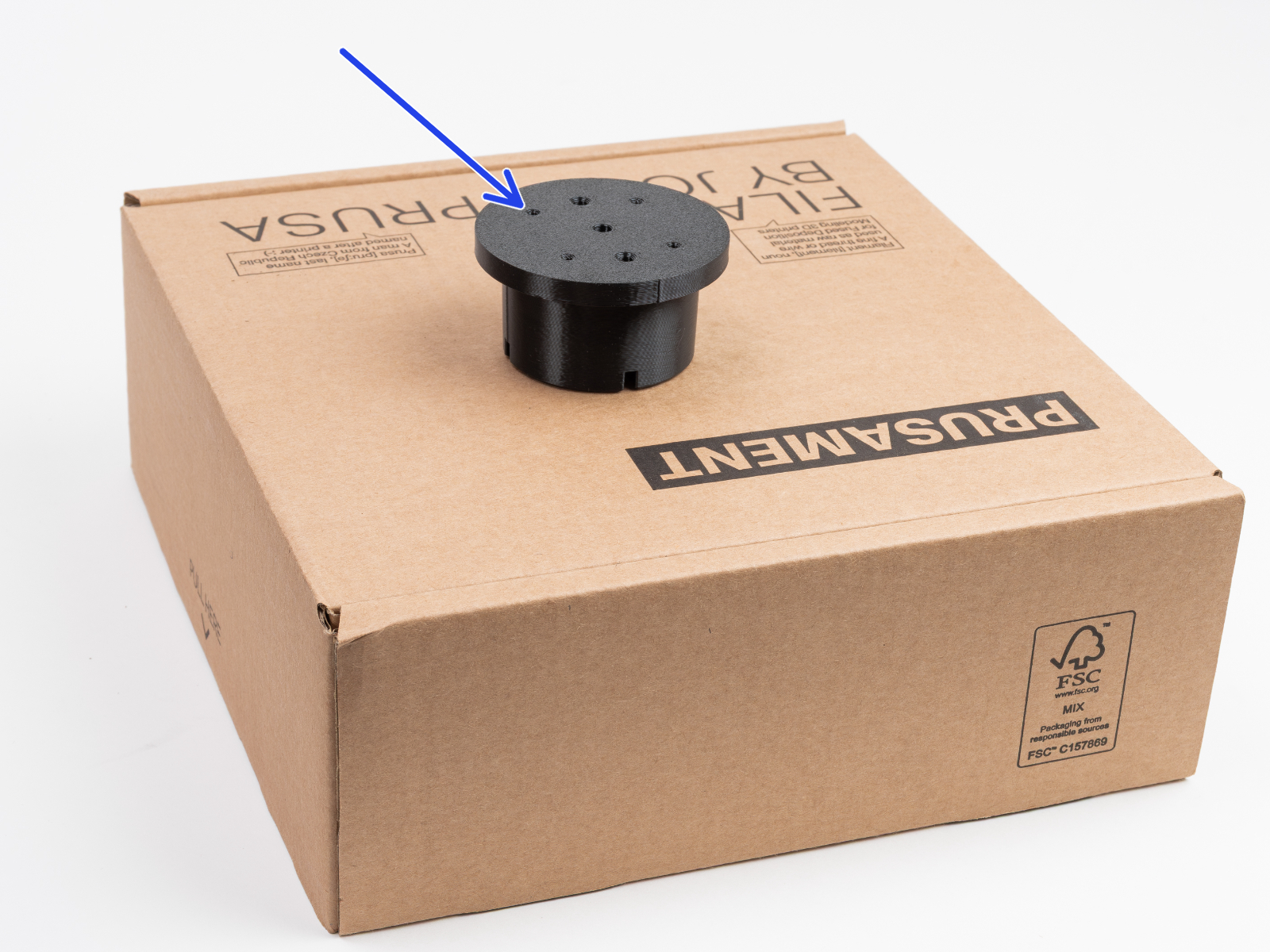

Ustaw krążek uniwersalny [PUCK UNIVERSAL] na pudełku filamentu tak, aby śruby były ustawione do góry.
Umieść prawy panel boczny na krążku i wyrównaj cztery otwory w obu częściach.

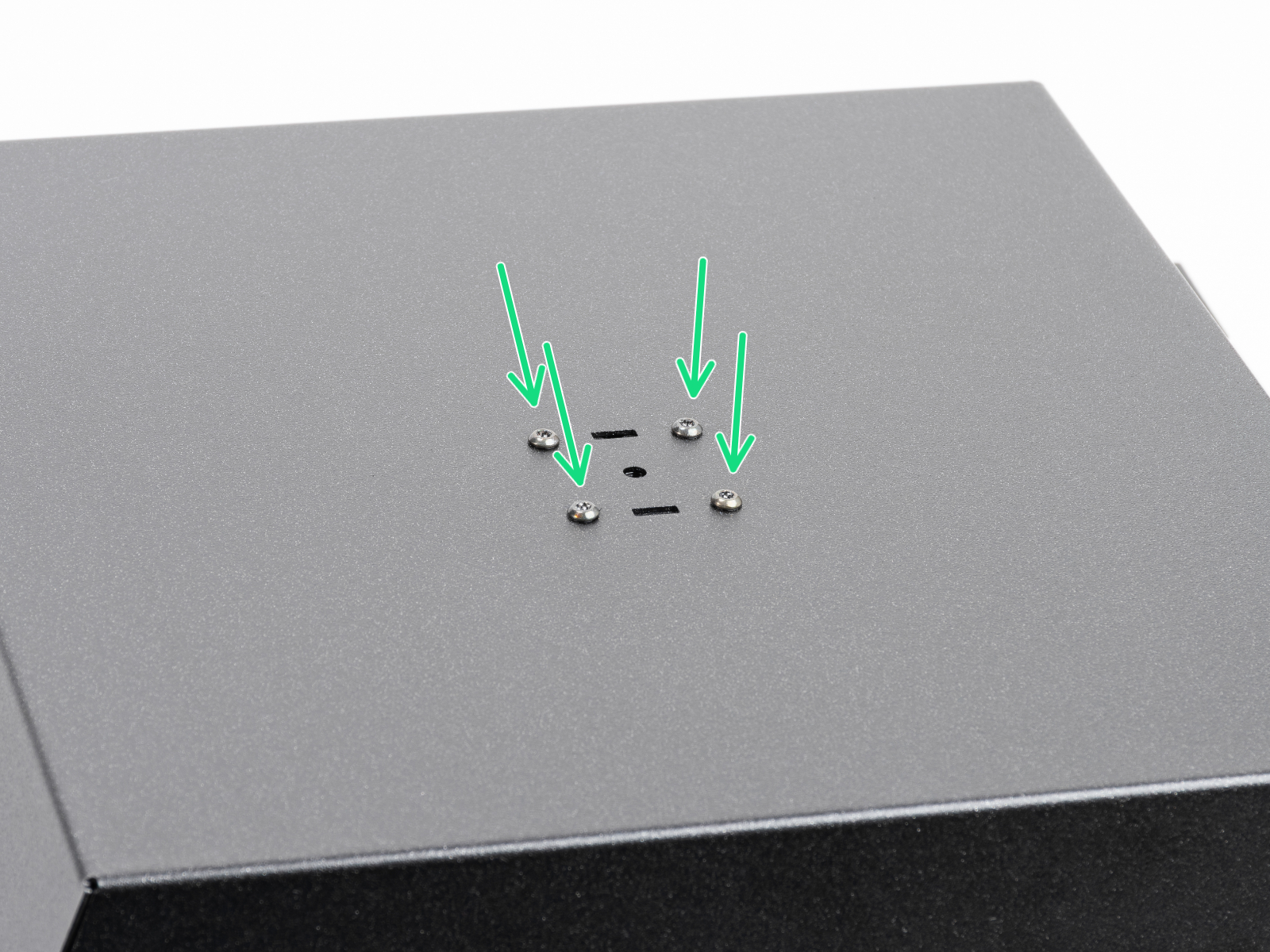

Przykręć krążek do panelu czterema śrubami M3x10rT. Dokręć je mocno.

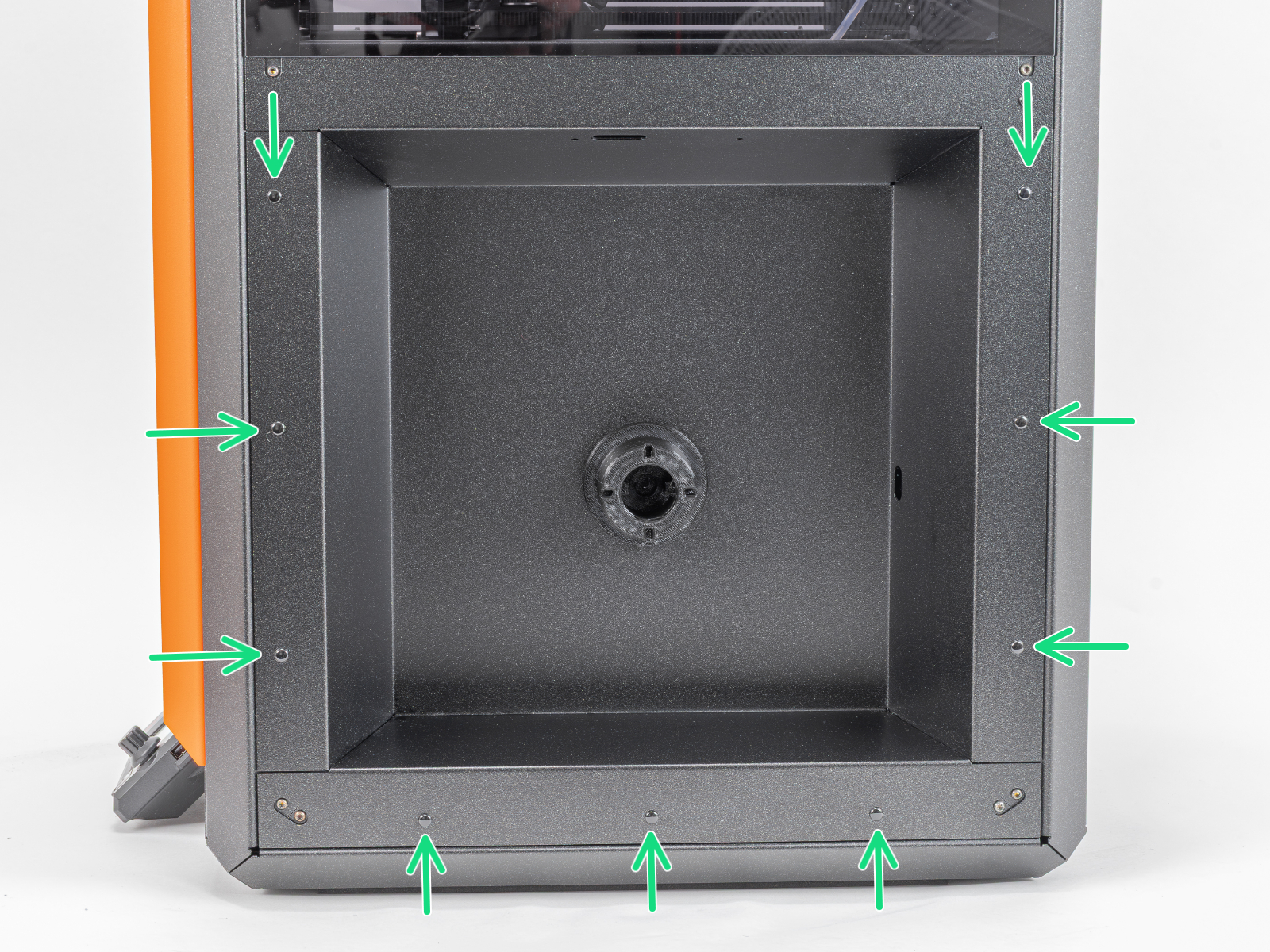

Przyłóż prawy panel boczny z powrotem do drukarki i zamocuj go dziewięcioma nitami nylonowymi. Użyj ponownie nitów wyciągniętych z drukarki.
Weź uchwyt i wyciągnij z niego rurkę PTFE.
Wsuń jedną śrubę M3x10rT przez prawy otwór w uchwycie.
Umieść uchwyt na panelu bocznym i wsuń śrubę przez otwór do drukarki.
Wewnątrz drukarki wyrównaj zespół czujnika filamentu względem wystającej śruby M3x10rT i dokręć ją.
Stosując tę samą procedurę, wsuń i dokręć drugą śrubę M3x10rT.

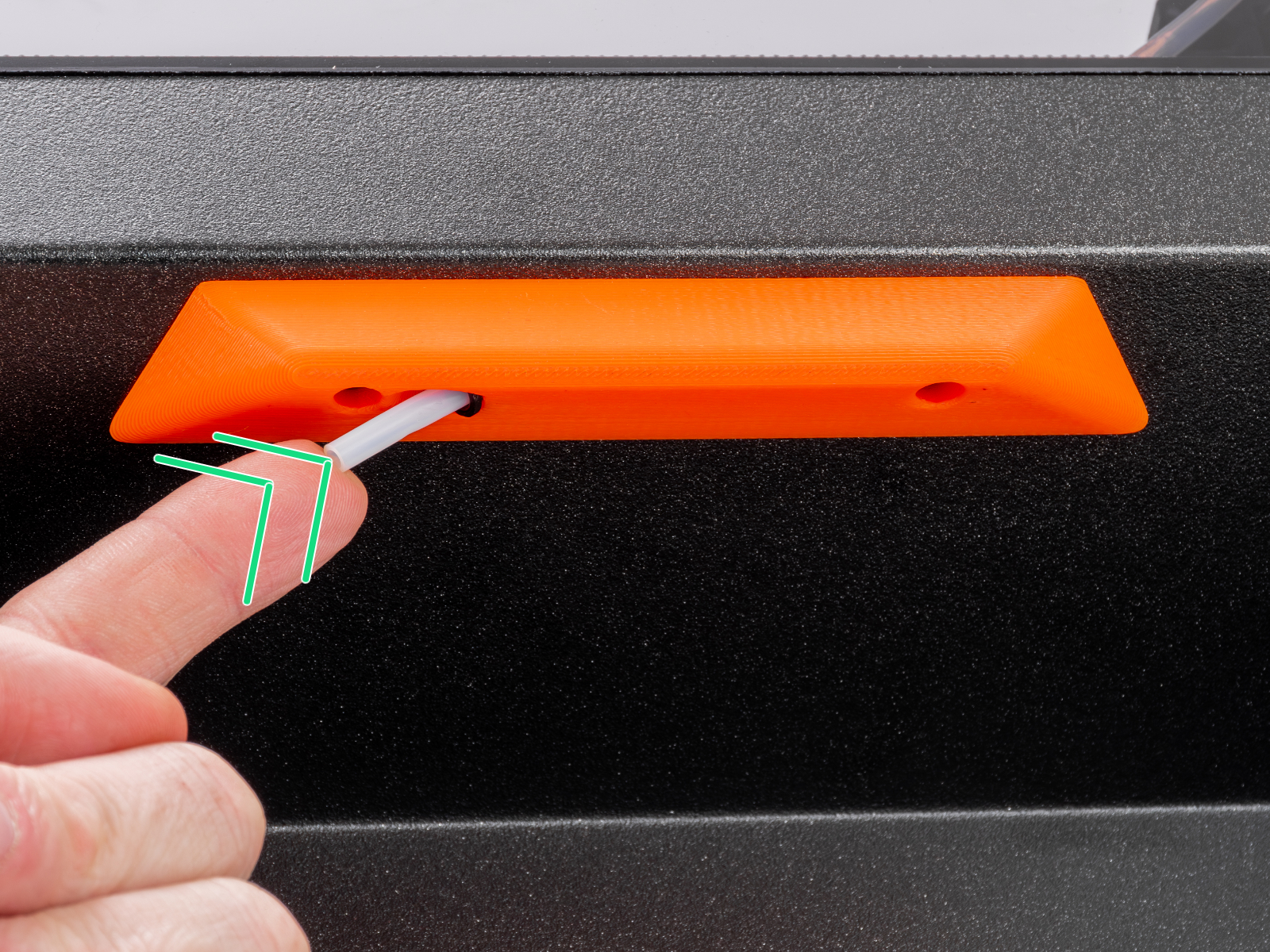

Wsuń rurkę PTFE w tuleję zaciskową w uchwycie, aż do czujnika filamentu.

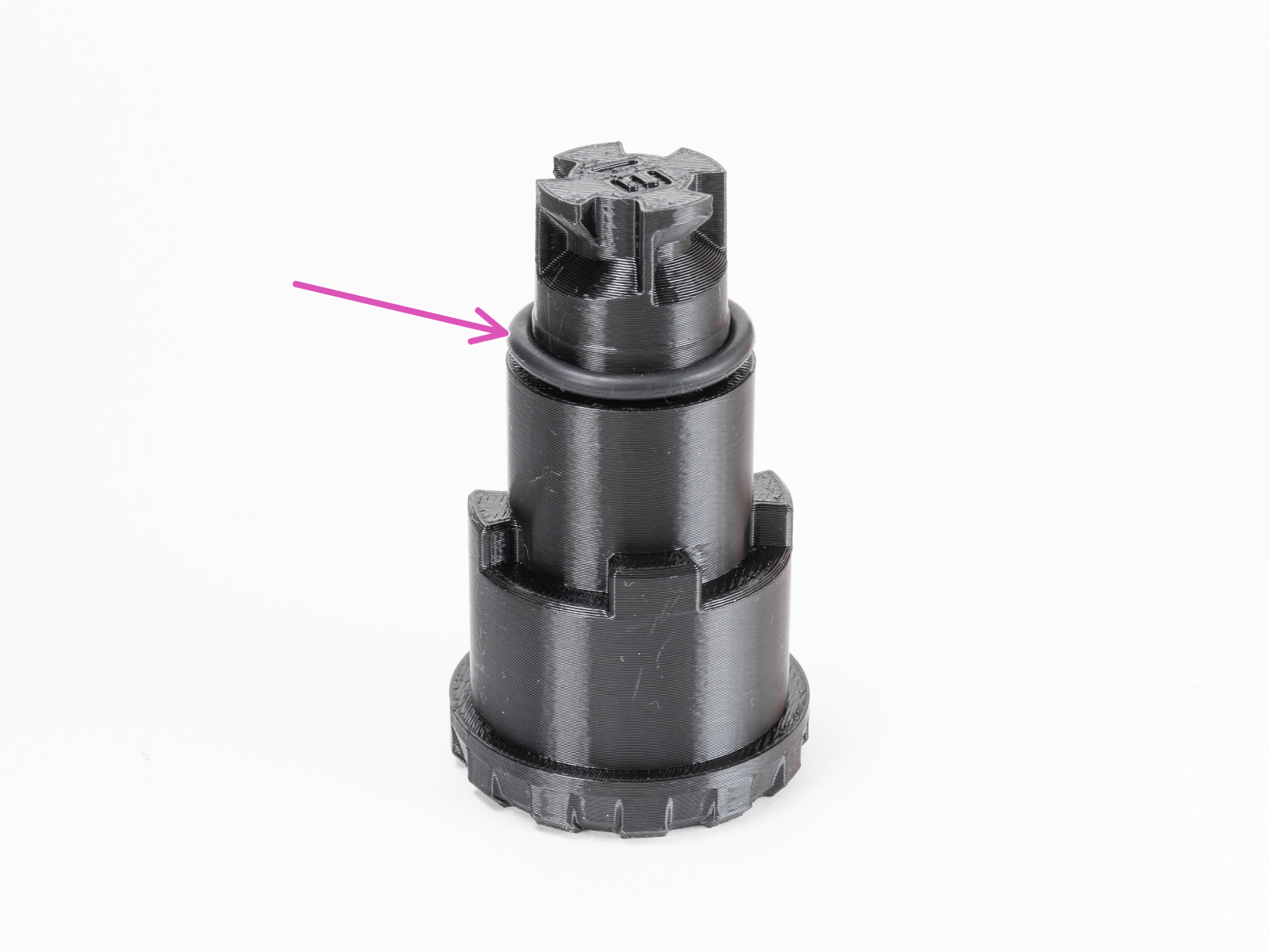

Załóż O-ring 25x3,5 mm stały element uchwytu szpuli [SPOOLHOLDER STATIC].

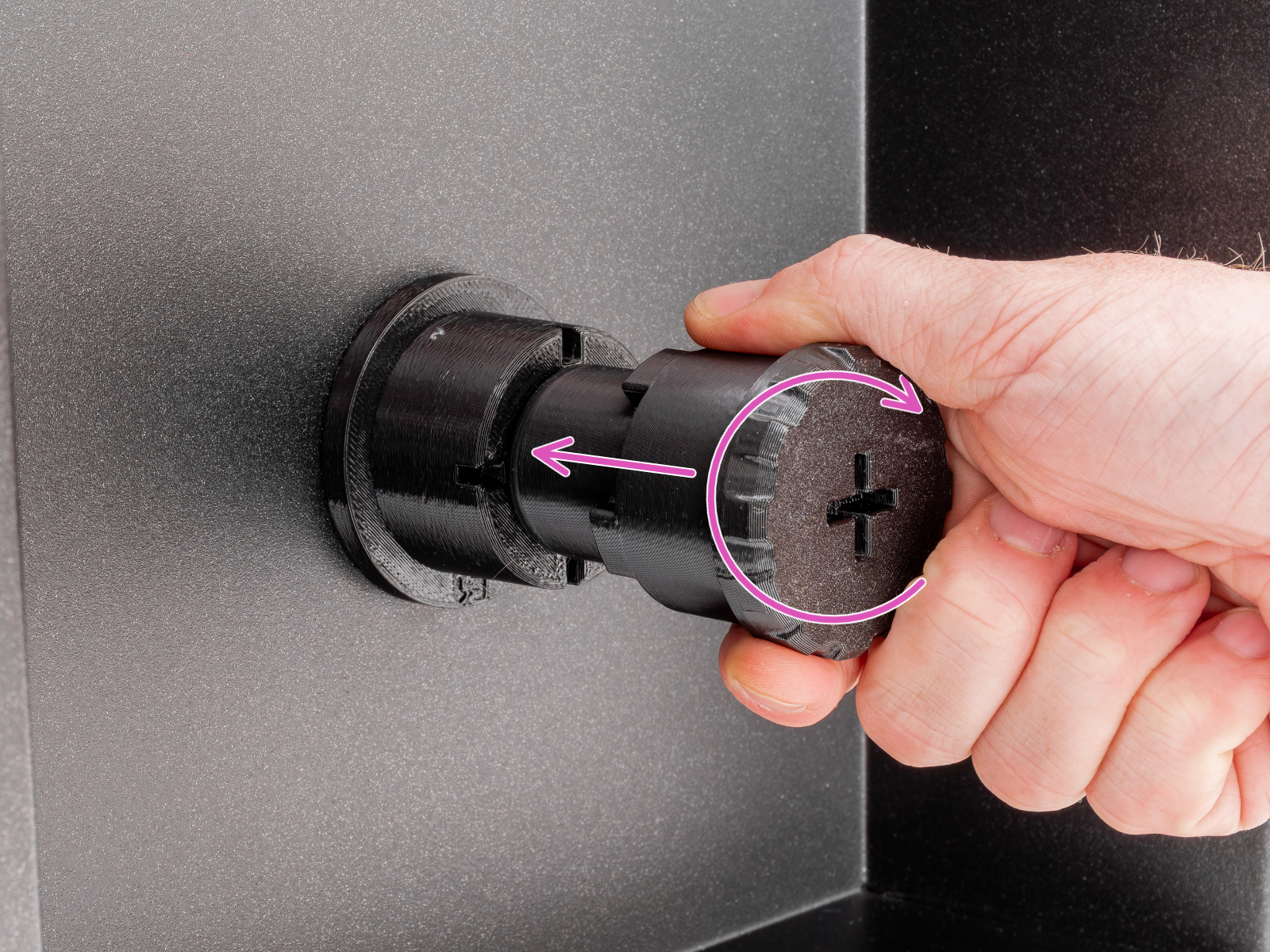

Załóż stały element uchwytu na krążek i przekręć w prawo, aby go zablokować.

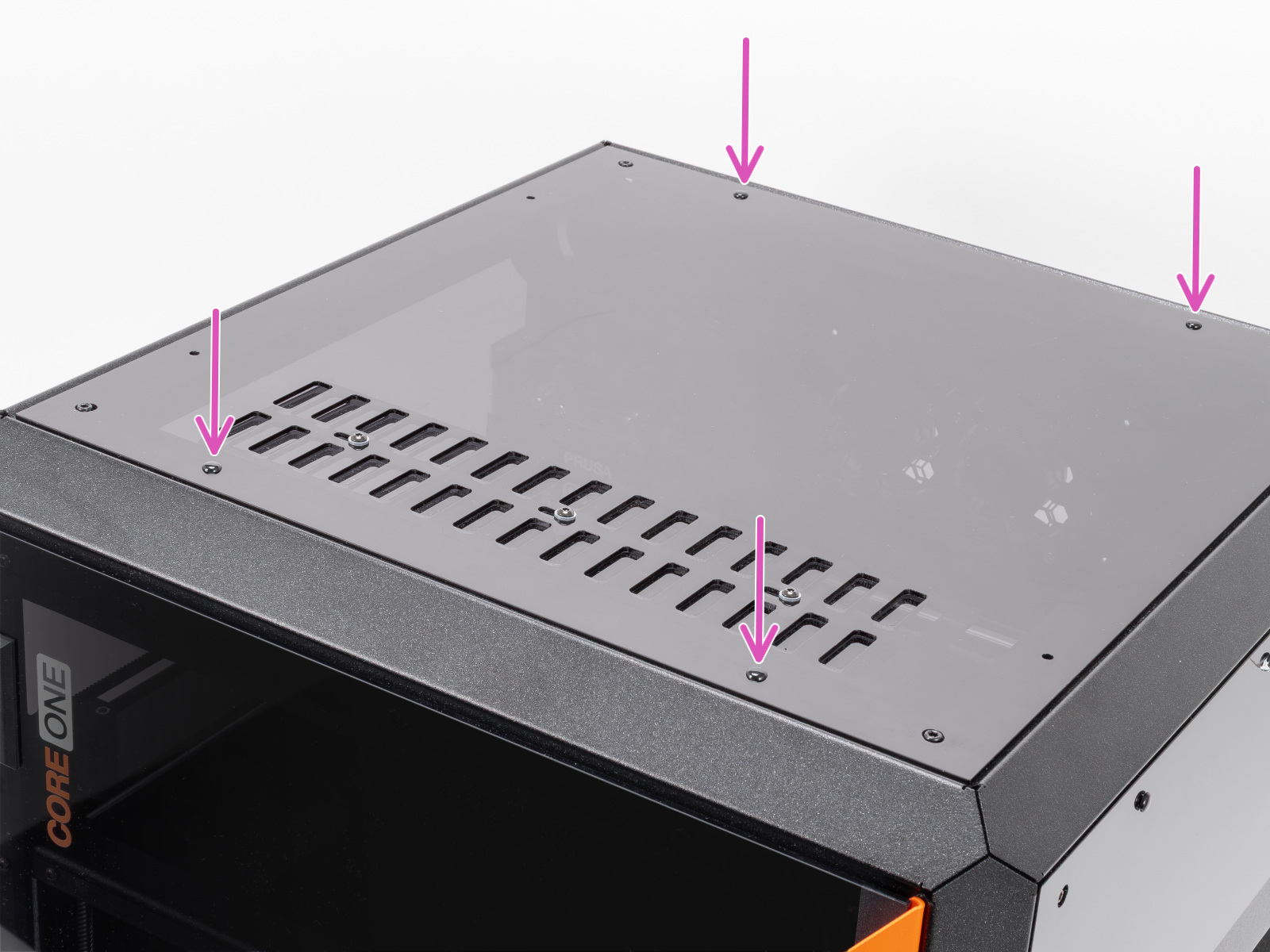

Na koniec zamontuj zmodernizowany panel górny z powrotem na drukarce. Przymocuj go nitami nylonowymi.
Pierwsze uruchomienie

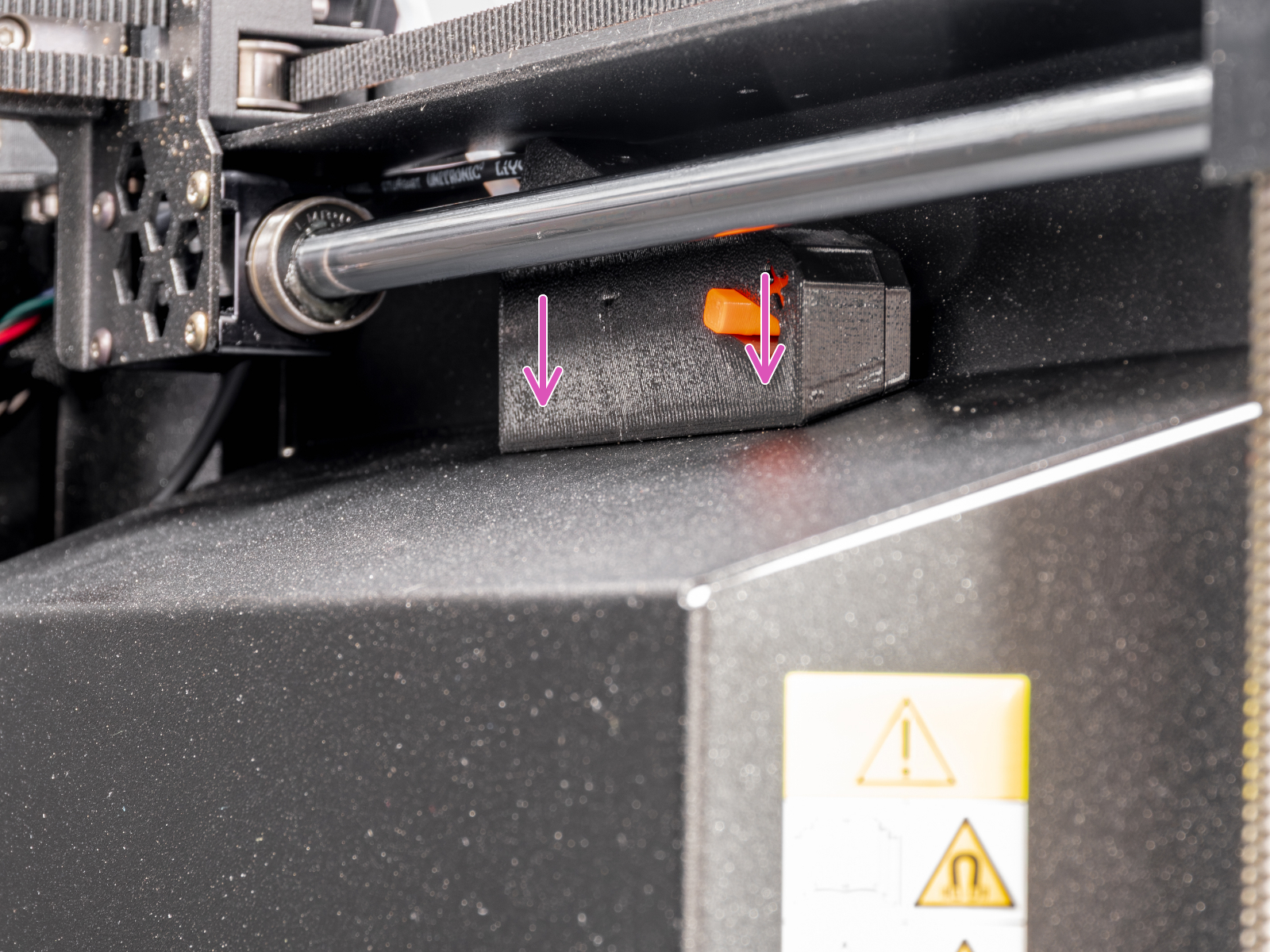

Po zakończeniu modernizacji zalecamy przeprowadzenie Selftestu i ponowne skalibrowanie czujnika filamentu. Upewnij się, że mechaniczny przełącznik czujnika filamentu znajduje się w pozycji ON (jest podniesiony).

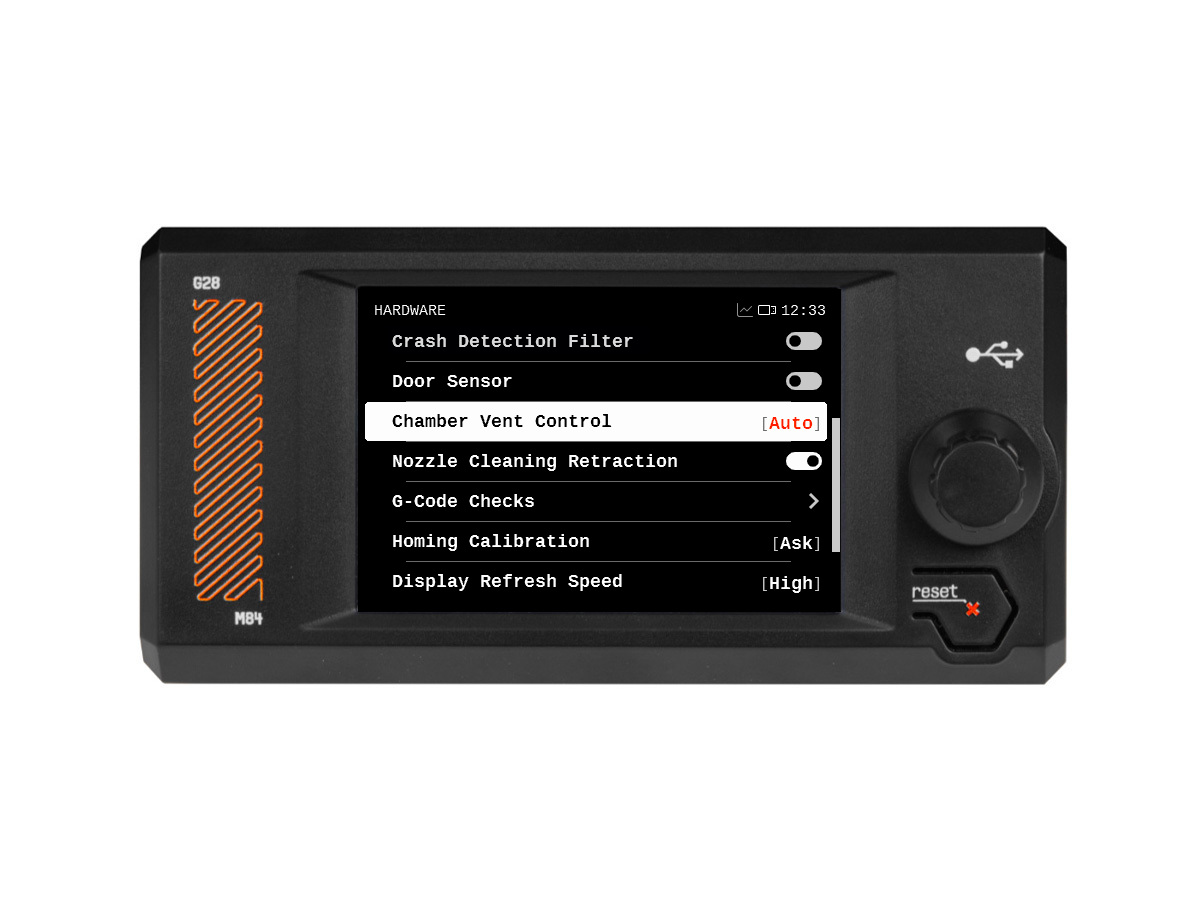

Aby włączyć automatyczne sterowanie dźwignią, przejdź do menu Ustawienia → Sprzęt → Kontrola kratki [Settings → Hardware → Chamber Vent Control] i ustaw Auto.
Ta funkcja wymaga firmware w wersji 6.4.0 lub nowszej.
