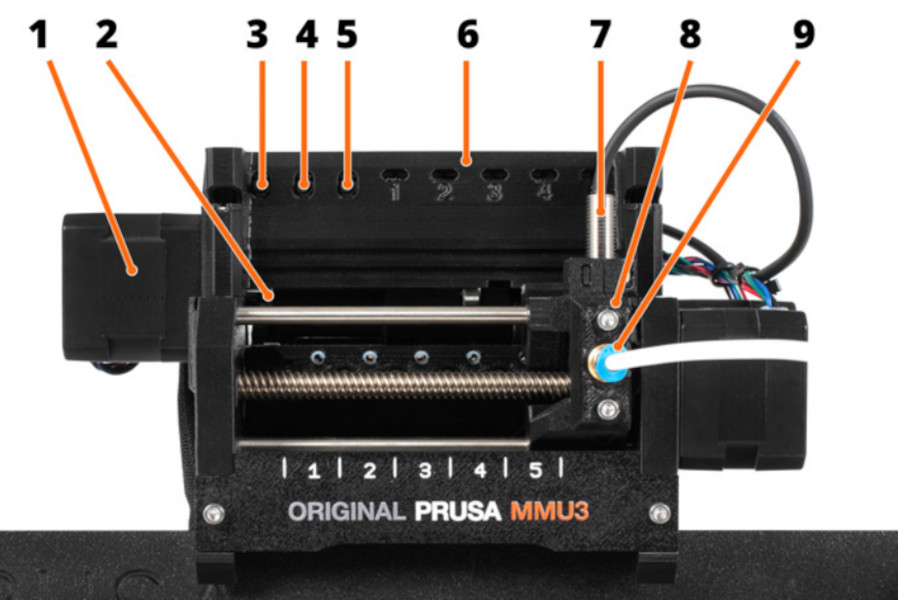

- Idle-Motor - dreht die Idler. (Spannrollen)
- Idler - enthält fünf Riemenscheiben. Durch die Drehung des Idlers kommt eine einzelne Riemenscheibe in direkten Kontakt mit dem Filament und übt Druck auf es aus. Dann kann der Pulley (Riemenscheiben-)Motor das Filament nach vorne in den Selektor schieben.
- Linker Hardware-Taste - bewegt den Selektor nach links.
- Mittlere Hardware-Taste - lädtt das Filament in die ausgewählte Position vor.
- Rechte Hardwaretaste - bewegt den Selektor nach rechts.
- LED-Anzeigen - zeigen den aktuellen Status der MMU an (ausgewählte Position, Fehler, etc.)
- SuperFINDA (oder kurz FINDA) - MMU3 Filament-Sensor, der in den Selektor eingebaut ist.
- Selektor - wählt einen Filament-Slot aus, indem er auf die gewünschte Position bewegt wird. Das Filament wird dann vom Pulley Motor durch den Selektor in die Düse geschoben.
- Anschlüsse - Am vorderen PTFE-Schlauch befinden sich zwei Anschlüsse. Der andere ist an der Oberseite des Extruders angebracht. Die Farbe der Anschlüsse kann variieren.

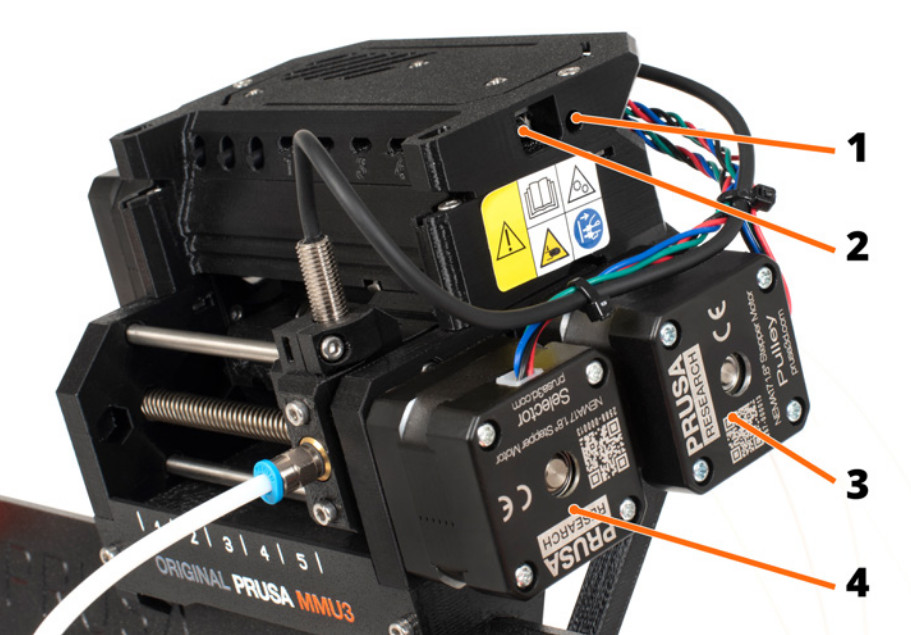

- Reset-Taste - löst nur den Reset der MMU3-Einheit aus.
- MicroUSB-Anschluss - zum Flashen der MMU3-Firmware über den PC.
- Pulley Motor - dreht die Riemenscheiben, die das Filament innerhalb der MMU3-Einheit bewegen.
- Selektormotor - bewegt den Selektor nach links und rechts.
