Drukarki FFF marki Prusa są wyposażone w dysze wykonane z mosiądzu. W tym artykule omówimy najważniejsze informacje dotyczące dysz, które można stosować w Twojej drukarce.
Mosiądz ma doskonałą przewodność cieplną i jest wystarczająco wytrzymały, aby drukować najczęściej używane filamenty. Jednak w kontakcie z filamentami ściernymi, mosiężna dysza ma tendencję do zbyt szybkiego zużycia, dlatego dostępne są dysze odporne na ścieranie.
Jeśli chcesz zmienić lub wymienić dyszę, zapoznaj się z odpowiednią instrukcją:
Określ średnicę dyszy

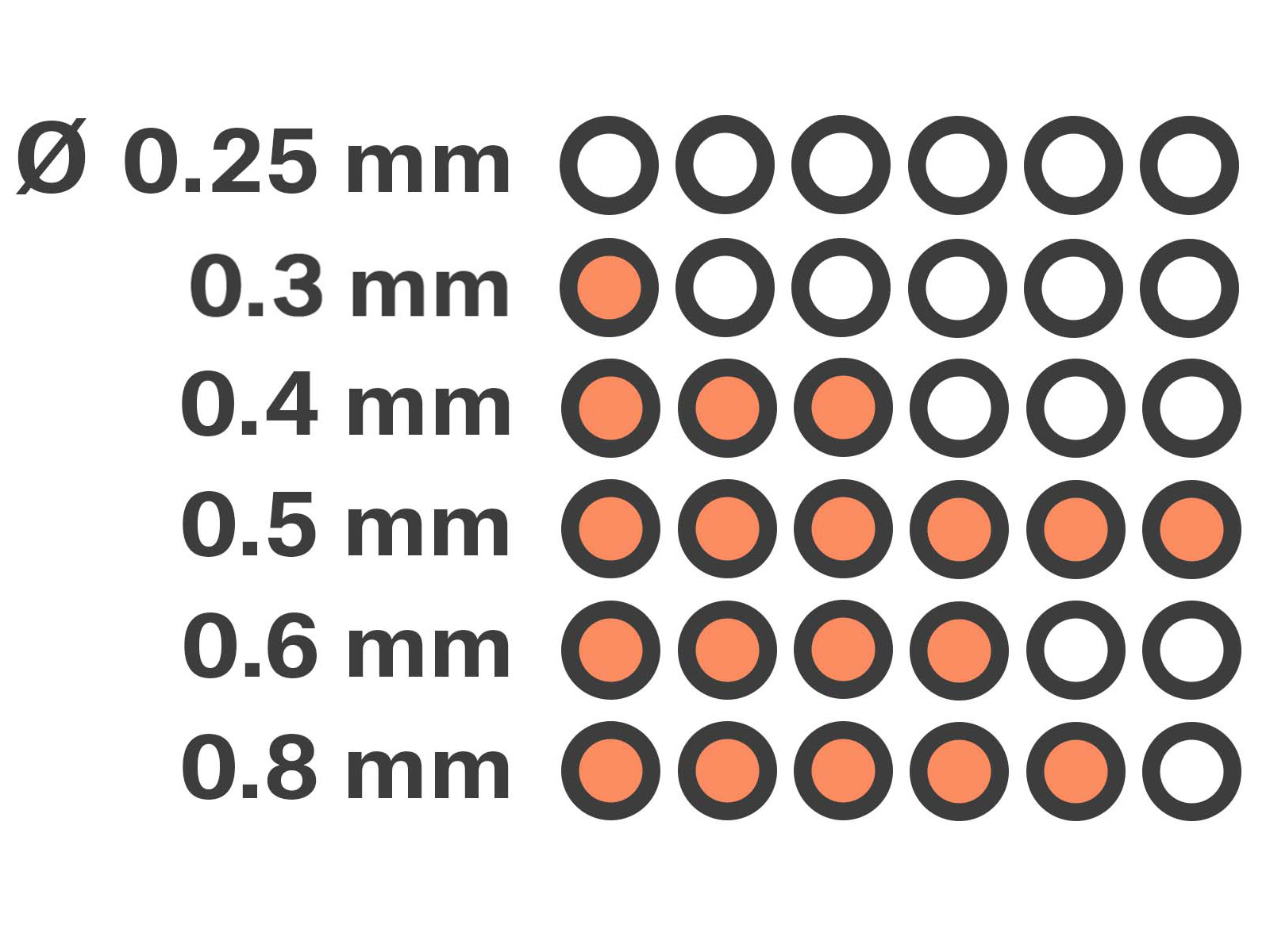

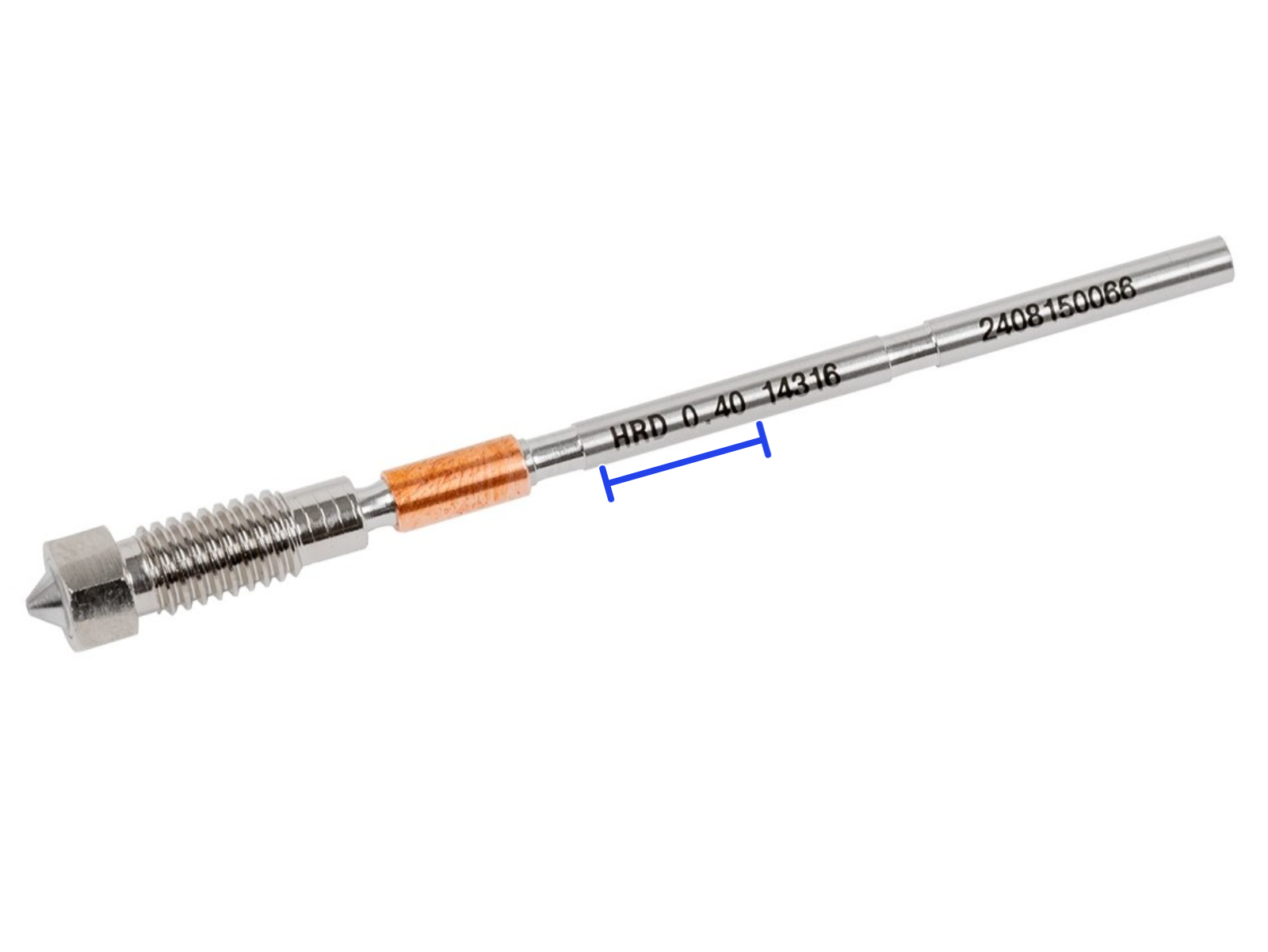

Średnicę dyszy możesz określić na podstawie liczby kropek lub numeru na jej obrzeżu. Dysze Prusa Nozzle (inne niż E3D) są oznakowane na metalowej rurce prowadzącej filament.
 |  |
 |  |

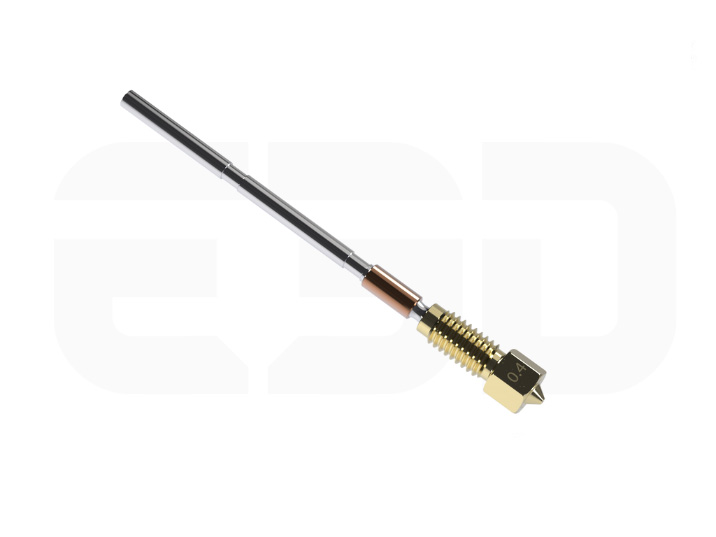

Mosiężna dysza Prusa Nozzle
Mosiężna dysza Prusa Nozzle jest niezawodną dyszą ogólnego przeznaczenia, zaprojektowaną do szerokiej gamy nieściernych filamentów. Wykonana z wysokiej jakości mosiądzu, zapewnia doskonałą przewodność cieplną.
Jej końcówka zapewnia płynny przepływ i precyzyjne nakładanie warstw. Konstrukcja integruje barierę cieplną bezpośrednio z dyszą, eliminując konieczność nagrzewania hotendu przed montażem oraz stosowania rurki PTFE do prowadzenia filamentu.
Dysze mosiężne są idealne do codziennego drukowania ze względu na swoją opłacalność, łatwość czyszczenia i wysoką jakość wykończenia powierzchni. Nie są one jednak zalecane do drukowania filamentów o właściwościach ściernych, ponieważ może się to przyczyniać do ich szybkiego zużycia.
Dysza mosiężna Prusa Nozzle CHT oraz E3D Prusa Nozzle: High Flow Brass
Dysza Prusa Nozzle Brass CHT (Core Heating Technology) oraz E3D Prusa Nozzle: High Flow Brass zostały zaprojektowane dla poprawy wydajności druku 3D i przezwyciężenia ograniczeń tradycyjnych dysz, szczególnie w zakresie przepływu filamentu.
Wewnętrzna konstrukcja wykorzystuje rdzeń z osobnymi kanałami, co powoduje rozdzielenie filamentu na trzy osobne pasma. W rezultacie powierzchnia wystawiona na działanie ciepła wzrasta wykładniczo, co prowadzi do szybszego nagrzewania i bardziej równomiernej temperatury w całym przekroju filamentu.
Dysze Prusa Nozzle CHT® rozdzielają filament na 3 cieńsze pasma, natomiast dysze E3D Prusa Nozzle: High Flow mają unikalną geometrię wewnętrzną, która rozdziela filament na 4 pasma.
Oba te ulepszone procesy nagrzewania pozwalają na osiągnięcie wyższych prędkości druku przy zachowaniu spójności i jakości wydruków. Dysze mogą działać skutecznie nawet w niższych temperaturach druku niż dysze konwencjonalne, ponieważ ciepło jest rozprowadzane bardziej równomiernie i szybciej.
Jest to szczególnie korzystne podczas drukowania dużych modeli lub stosowania materiałów wymagających wysokich temperatur topnienia. Lepsza kontrola temperatury i przepływu filamentu może również zapewnić większą szczegółowość i wyższą jakość wykończenia powierzchni, co daje przewagę przy drukowaniu skomplikowanych modeli.
 |  |
| Dysza Prusa Nozzle Brass CHT | Dysza E3D Prusa Nozzle: High Flow Brass |
Dysze do materiałów ściernych
Niektóre filamenty zawierają dodatki, które nadają im właściwości ściernych. Zwykła dysza mosiężna ulegnie szybkiemu zużyciu i utraci swoje właściwości podczas drukowania takich materiałów, dlatego należy użyć dyszy wykonanej z innego materiału.
Większość materiałów ściernych to tworzywa sztuczne z dodatkami i kompozyty. Jeśli nie masz pewności co do wymagań dotyczących filamentu, zawsze zapytaj sprzedawcę.
Zalecane metody czyszczenia:
- Delikatna, nieścierająca ściereczka/szmatka do czyszczenia z zewnątrz.
- Filament czyszczący do użytku wewnętrznego.
Niezalecane metody czyszczenia:
- Igła do akupunktury lub szczotka mosiężna mogą uszkodzić powłokę.
- Przy dyszach ObXidian nie zalecamy stosowania cold pull, ponieważ może zerwać powłokę WS2.

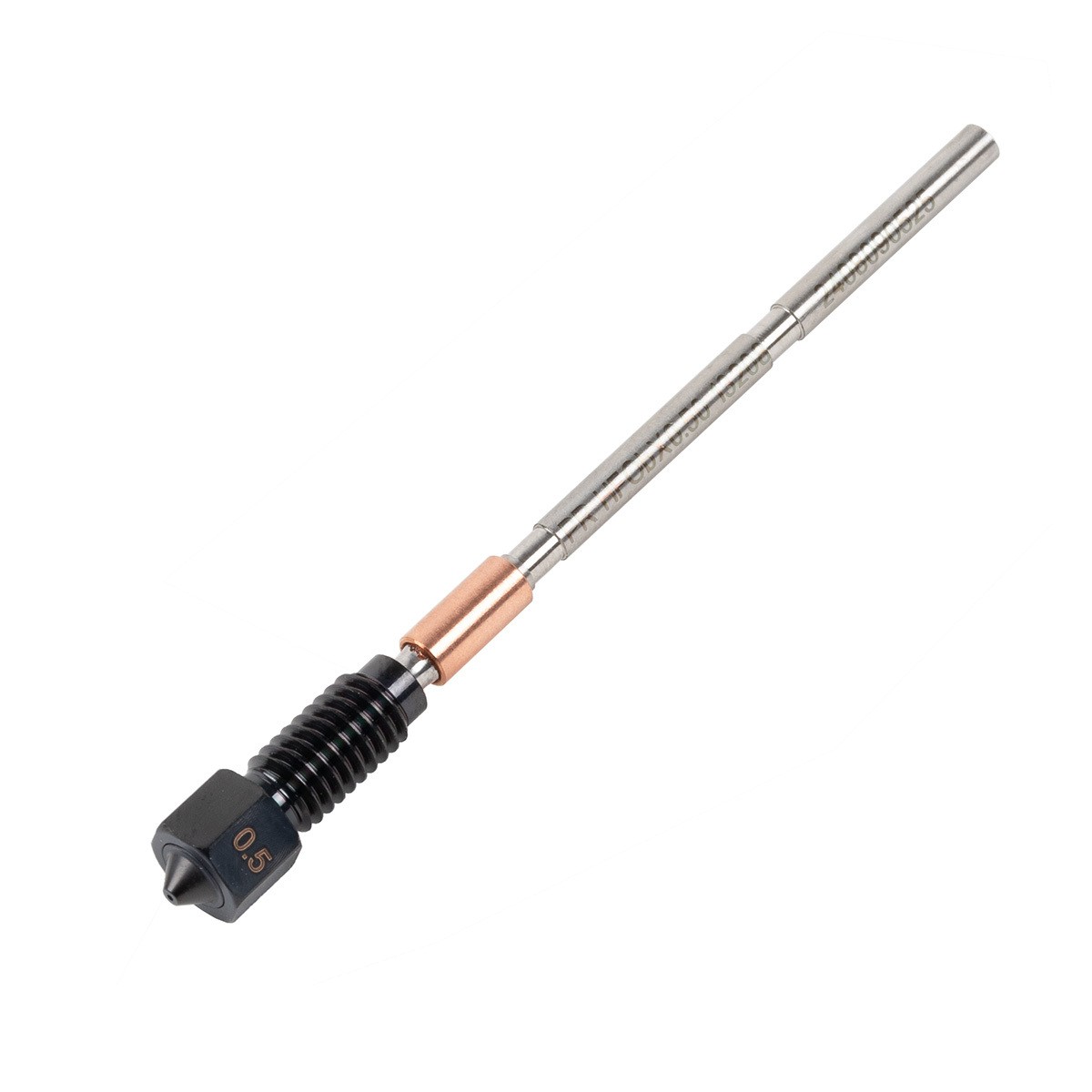

Dysza Prusa Nozzle ObXidian™
Dysza Prusa Nozzle ObXidian™ jest wysokiej jakości dyszą zaprojektowaną specjalnie do materiałów ściernych i drukowania w wysokich temperaturach. Jest wykonana z hartowanej stali z powłoką odporną na korozję, co zapewnia wyjątkową trwałość i długowieczność.
Dysza ta nadaje się szczególnie do drukowania z materiałów ściernych, np. zawierających włókno węglowe, ponieważ zachowuje swoją twardość nawet w wyższych temperaturach, zapewniając doskonałą wydajność i żywotność.
Dysza utwardzana Prusa Nickel Plated
Utwardzana dysza Prusa Nozzle Nickel Plated (pokryta niklem) została zaprojektowana z myślą o równowadze między wytrzymałością, odpornością na wysoką temperaturę, jednocześnie zapewniając płynną ekstruzję. Wykonana z hartowanej stali z powłoką niklową, charakteryzuje się dobrą odpornością na filamenty ścierne, jednocześnie zmniejszając tarcie filamentu podczas ekstruzji.
Powłoka niklowa nie tylko poprawia odporność na korozję, ale także minimalizuje przywieranie materiału do dyszy, ułatwiając jej czyszczenie i konserwację. Połączenie twardości i gładkości powierzchni znacznie wydłuża żywotność dyszy w porównaniu ze standardowymi wersjami mosiężnymi, zwłaszcza podczas drukowania materiałów o właściwościach ściernych.
Ta dysza jest idealna do częstego przechodzenia między materiałami ściernymi a standardowymi, ponieważ zapewnia zarówno wytrzymałość, jak i spójną, wysokiej jakości ekstruzję.
Dysza E3D Prusa Nozzle: High Flow ObXidian™
Dysza E3D Prusa Nozzle: High Flow ObXidian™ łączy zalety dyszy ObXidian z wariantem high-flow.
Jej geometria wewnętrzna o wysokim przepływie została zoptymalizowana pod kątem maksymalizacji wydajności topienia, umożliwiając wyższe tempo ekstruzji bez utraty przyczepności warstw lub szczegółowości wydruku. Dzięki temu nadaje się ona szczególnie dobrze do wydruków wielkoformatowych lub tych, w których priorytetem jest szybkość.
Dzięki połączeniu odporności na ścieranie, tolerancji na wysoką temperaturę i optymalizacji przepływu, dysza High Flow ObXidian™ zachowuje stałą wydajność podczas długotrwałego użytkowania, zmniejszając potrzebę częstej wymiany dysz i liczbę przestojów.

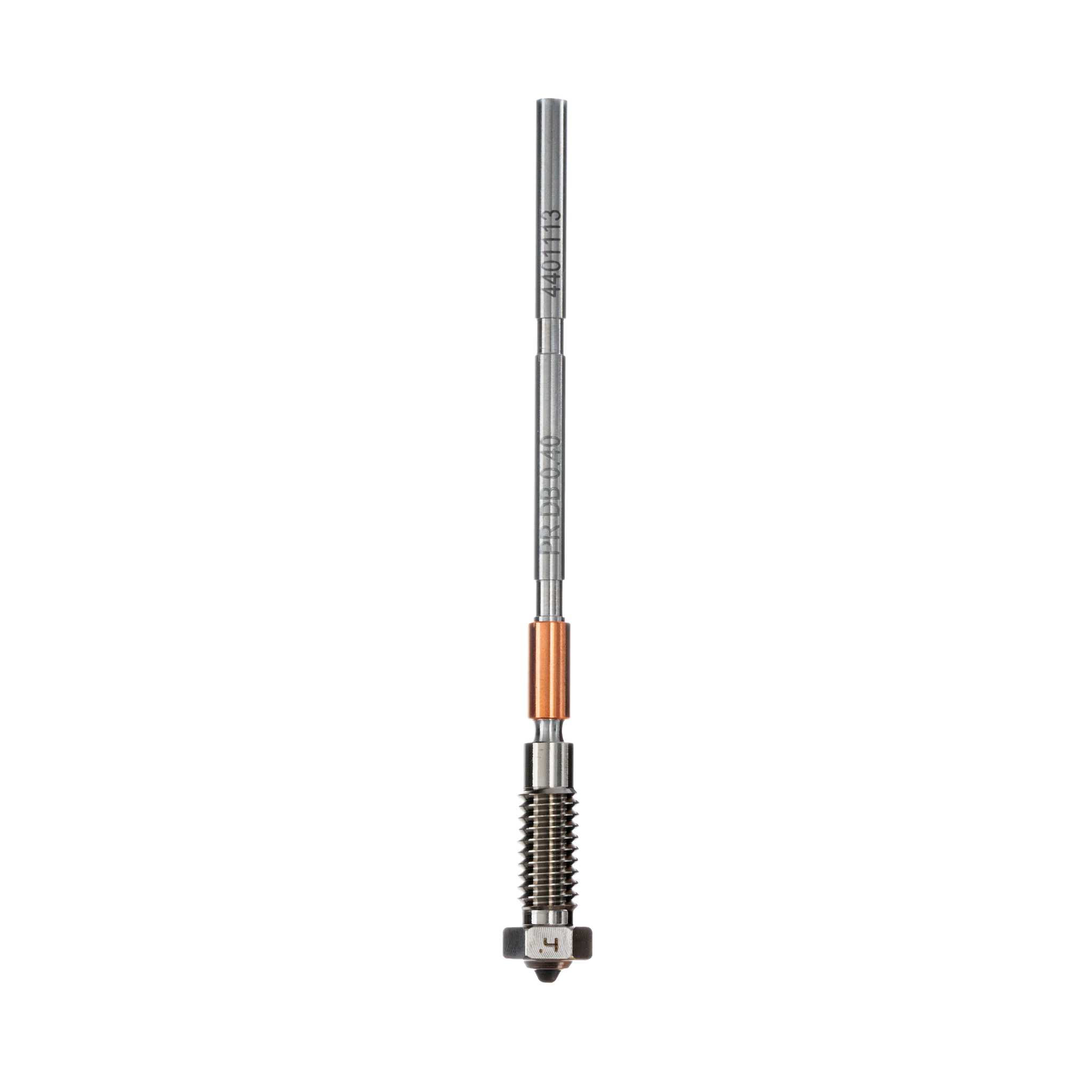

Dysza E3D Prusa Nozzle: DiamondBack
Dysza premium DiamondBack to obecnie najwyższej klasy rozwiązanie współpracujące z Nextruderem. Została zaprojektowana we współpracy z E3D.
Szybki rozwój filamentów domieszkowanych włóknami, metalami i ceramiką zwiększył zapotrzebowanie na dysze odporne na ścieranie. W porównaniu ze wszystkimi dostępnymi na rynku rodzajami dysz, diamenty wkomponowane w DiamondBack zapewniają niezrównaną odporność na zużycie i wszechstronność.
Odkryj ekstremalną odporność na zużycie dzięki końcówkom z polikrystalicznego diamentu (PCD) w DiamondBack. Diamenty te składają się z tysięcy maleńkich kryształów diamentowych połączonych specjalnym spoiwem, które tworzy matrycę kryształów połączonych wiązaniami diament-diament. Zachowują one twardość diamentu, jednocześnie zmniejszając kruchość charakterystyczną dla monokryształu, co czyni je doskonałym wyborem do wydruków z wykorzystaniem filamentów metalowych i ceramicznych do użytku profesjonalnego.
Dysze DiamondBack wykorzystują końcówkę z diamentu, aby poprawić precyzję wydruków 3D. Końcówka nie jest pokryta powłoką diamentową, ale stanowi solidną wkładkę diamentową wykonaną z najtwardszego materiału na świecie.
Adapter dyszy Nextruder V6
Adapter dyszy Nextruder V6 Nozzle Adapter umożliwia Twojej drukarce Prusa z Nextruderem korzystanie z dysz E3D V6.
Jeśli chcesz zamontować lub wymienić dyszę w konfiguracji z adapterem, zapoznaj się z naszymi instrukcjami:
- Adapter dyszy do CORE One
- Adapter dyszy do MK4S, MK3.9S
- Adapter dyszy do MK4, MK3.9
- Adapter dyszy do XL Single tool, Adapter dyszy do XL Multi tool
Dysze o innych średnicach
Jeśli chcesz używać dyszy o średnicy, do której nie ma profilu w PrusaSlicerze, konieczne będzie jego ręczne utworzenie.
Więcej informacji znajdziesz w tym artykule.
Konfiguracja PrusaSlicera i drukarki
Aby skonfigurować profil w PrusaSlicerze, przejdź do Menu -> Konfiguracja -> Asystent konfiguracji -> Prusa Research, a następnie wybierz model swojej drukarki oraz średnicę dyszy, której obecnie używasz (fioletowe prostokąty).
Odznacz wszystkie pozostałe modele i średnice dysz, aby uniknąć pomylenia profili. Zawsze możesz ponownie uruchomić kreatora i zmodyfikować ustawienia.
Aby ustawić inną średnicę dyszy w drukarce, przejdź do menu Ustawienia -> Sprzęt.
Inne kwestie, o których należy pamiętać
Mniejsze średnice (~0,25 mm)
Dysza o takiej średnicy wyklucza używanie prawie wszystkich materiałów kompozytowych. Ich dodatki mogą szybko zatkać lub nawet zniszczyć dyszę. Jednak filamenty z drobnym brokatem lub podobnymi "cząsteczkami błyszczącymi", takie jak te występujące w Prusamencie Galaxy Silver nie powinny stanowić problemu.
Materiały elastyczne mogą również okazać się problematyczne przy dyszach o mniejszej średnicy ze względu na wyższe ciśnienie wymagane do ekstruzji. Pod wyższym ciśnieniem mogą się one wyginać i plątać wokół radełek ekstrudera.
Niższa prędkość - precyzja wymaga czasu. Przygotuj się na czasy wydruków wynoszące od 24 do 100 godzin, nawet mniejszych modeli. Nie tylko każda linia jest cieńsza i węższa niż zwykle, co skutkuje większą liczbą obrysów, ale także ruchy robocze są znacznie spowolnione, aby zapewnić większą dokładność.
Większe średnice (>0,6 mm)
Główną wadą jest rozdzielczość. Grubsze i wyższe warsty pozwolą na ukończenie wydruku przy mniejszym nakładzie czasowym, ale jednocześnie spowodują utratę szczegółów. Z drugiej strony, elementy funkcjonalne mogą okazać się bardziej wytrzymałe, ponieważ każda warstwa zawiera większą ilość materiału.
Ponadto dysza o większej średnicy wytłoczy więcej materiału, który będzie trzeba schłodzić, co może zwiększyć wypaczanie. Materiały podatne na wypaczanie podczas drukowania, takie jak ASA lub PC Blend, mogą stanowić wyzwanie.
| Średnica dyszy / materiał | 0,25 mm | 0,4 mm | 0,6/0,8 mm |
| Materiały elastyczne | ✖ | ✔ | ✔ |
| PLA | ✔ | ✔ | ✔ |
| ASA/ABS | ✔ | ✔ | ✔ |
| PETG | ✔ | ✔ | ✔ |
| Domieszkowane drewnem/metalem | ✖ | ✔ * | ✔ |
| ABS domieszkowany CF/kevlarem | ✖ | ✔ * | ✔ * |
| PC Blend | ✔ | ✔ | ✔ |
| Nylon | ✔ | ✔ | ✔ |
| PVA/BVOH | ✖ | ✔ | ✔ |
* Dysza utwardzona
