Come sostituire la cartuccia riscaldante dell’hotend (XL Strumento Singolo)

Menu

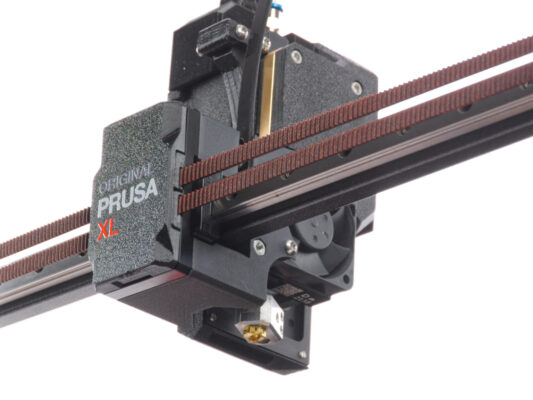

Come sostituire la cartuccia riscaldante dell’hotend (XL Strumento Singolo)

Come sostituire la cartuccia riscaldante dell’hotend (XL Strumento Singolo)
Rilevante per:
XL
Ultimo aggiornamento 5 months ago
Come sostituire la cartuccia riscaldante dell’hotend (XL Strumento Singolo)
 Difficoltà
Moderato
 Passi
15
 Lingue disponibili
ENCSPLDEESFR

Passo 1 Introduzione

Introduzione
Introduzione
⬢Questa guida ti condurrà nel processo di sostituzione della cartuccia riscaldante dell'hotend sulla Original Prusa XL.
⬢Questo manuale è solo per strumento singolo .
⬢Il risaldatore 40 W è anche disponibile nel nostro eshop.
Nota: per poter accedere alla sezione ricambi è necessario aver effettuato il login.

Passo 2 Attrezzi necessari per questo capitolo

Attrezzi necessari per questo capitolo
Attrezzi necessari per questo capitolo
Attrezzi necessari per questo capitolo
⬢Per questo capitolo prepara:
⬢Chiave Torx TX 6
⬢Chiave Torx TX 8
⬢Una scatola di cartone da utilizzare come protezione del piano riscaldato durante l'installazione. Suggerimento: puoi utilizzare la scatola di Prusament.
⬢Piccola spazzola in ottone per pulire l'ugello

Passo 3 Scaricare il filamento

Scaricare il filamento
Scaricare il filamento
Scaricare il filamento
⬢Sposta manualmente il gruppo dell'asse X completamente sul lato anteriore della stampante.
⬢Sposta l'estrusore verso il centro dell'asse X.
⬢Se hai caricato il filamento, scaricalo dall'hotend. Nella schermata, vai su Filamento -> Scarica filamento.
ATTENZIONE: l'hotend e il piano riscaldato sono molto caldi. Non toccare queste parti!!!
⬢Rimuovi il filamento dall'hotend. Non è necessario rimuoverlo completamente dalla stampante. È sufficiente che si trovi a pochi centimetri dall'estrusore.

Passo 4 Pulire l'hotend

Pulire l'hotend
Pulire l'hotend
Pulire l'hotend
Pulire l'hotend
ATTENZIONE: l'hotend e il piano riscaldato sono molto caldi. Non toccare queste parti!!!
Per le fasi successive, è necessario che il blocco riscaldatore e l'hotend vengano ripuliti dai residui di filamento.
Se sull'hotend Prusa è presente un calzino di silicone, rimuovilo.
⬢Sullo schermo della stampante, vai su Controllo -> Temperatura e imposta la temperatura ugello a 250°C.
⬢Attendi almeno 5 minuti. I rimasugli del filamento devono essere leggermente riscaldati per poter essere rimossi più facilmente.
⬢Utilizzando la spazzola di ottone, pulisci con cura il blocco riscaldatore dai residui di filamento. Evita di toccare i cavi dell'hotend con la spazzola perché potrebbe causare un cortocircuito.
⬢Quando il blocco del riscaldatore è perfettamente pulito, raffredda la stampante. Sullo schermo, vai su Riscaldamento -> raffredda.
Attendi che le parti calde si raffreddino a temperatura ambiente. Ci vogliono circa 10 minuti.

Passo 5 Preparare la stampante

Preparare la stampante
Preparare la stampante
Preparare la stampante
Prima di procedere, si raccomanda di proteggere il piano riscaldato.
⬢Assicurati che il piano riscaldato sia raffreddato a temperatura ambiente. Posiziona la scatola di cartone vuota verso la parte anteriore centrale del piano riscaldato.
⬢Dal lato posteriore della stampante, spegni l'interruttore di alimentazione (simbolo "O").

Passo 6 Disconnettere l'hotend

Disconnettere l'hotend
Disconnettere l'hotend
Disconnettere l'hotend
⬢Apri lo sportello dwarf-cover-door per accedere alla scheda elettronica.
Ogni connettore è dotato di un fermo di sicurezza. È necessario premere il fermo prima di scollegarlo. In caso contrario, il connettore potrebbe danneggiarsi.
⬢Scollega il cavo della cartuccia dell'hotend.
⬢Scollega il cavo del termistore dell'hotend.
⬢Lascia i cavi liberi per ora.

Passo 7 Rimuovere l'hotend

Rimuovere l'hotend
Rimuovere l'hotend
Rimuovere l'hotend
Rimuovere l'hotend
Se la copertura x-carriage-cover è dotata di un foro, non è necessario rimuovere la copertura. Usa il foro per rilasciare l'hotend.
⬢Rimuovi il coperchio x-carriage-cover dal carrello X.
⬢Tieni l'hotend con la mano destra.
⬢Con la mano sinistra, inserisci la chiave Torx TX 8 attraverso il carrello X fino a raggiungere il grano nell'estrusore. Allenta la vite. Non rimuoverla completamente, sono sufficienti pochi giri!
⬢Estrai con cautela il gruppo hotend dall'estrusore.
⬢Allo stesso tempo, spingi i cavi dell'hotend dietro la ventola fuori dall'estrusore.

Passo 10 Inserire il nuovo riscaldatore

Inserire il nuovo riscaldatore
Inserire il nuovo riscaldatore
Inserire il nuovo riscaldatore
⬢Inserisci i nuovi grani e avvitali utilizzando una chiave TX 6. Per ora sono sufficienti pochi giri.
⬢Inserisci il nuovo riscaldatore fino in fondo nel blocco termico.
⬢Fai in modo che il riscaldatore sia allineato con il lato inferiore del blocco riscaldatore.
Assicurati che il riscaldatore sia allineato con il lato inferiore del blocco riscaldatore.
⬢Utilizzando il lato più lungo di una chiave Torx TX 6, stringi con delicatezza le due viti di fissaggio mantenendo il riscaldatore in posizione. Non stringere troppo.

Passo 11 Inserire l'hotend

Inserire l'hotend
Inserire l'hotend
Inserire l'hotend
Inserire l'hotend
⬢Spingi il cavo hotend dietro la ventola del dissipatore fino all'elettronica.
⬢Individua il foro del dissipatore dal fondo dell'estrusore e inserisci la punta dell'hotend nel dissipatore.
⬢Spingi il gruppo hotend fino in fondo.
⬢Ruota il blocco riscaldatore come indicato nell'immagine. L'angolo deve essere di circa 35° - 40° per evitare di danneggiare i cavi dell'hotend.
⬢Mantieni la posizione e, utilizzando la chiave Torx TX 8, stringi il grano per fissare l'hotend. Non applicare una forza eccessiva durante il serraggio altrimenti potresti danneggiare il tubo dell'hotend.

Passo 12 Connettere l'hotend

Connettere l'hotend
Connettere l'hotend
Connettere l'hotend
Connettere l'hotend
⬢Collega il riscaldatore dell'hotend nello slot superiore della scheda elettronica.
⬢Collega il termistore dell'hotend allo slot inferiore della scheda elettronica.
⬢Chiudi lo sportello dwarf-cover-door.
⬢Rimuovi la scatola di cartone dal piano riscaldato.

Passo 14 Controllare la temperatura

Controllare la temperatura
Controllare la temperatura
Controllare la temperatura
⬢Per verificare se tutto funziona, vai su Preriscalda -> PLA e nella schermata principale controlla se la temperatura dell'hotend aumenta.
ATTENZIONE: l'hotend e il piano riscaldato sono molto caldi. Non toccare queste parti!!!
⬢Incastra il coperchio x-carriage-cover di nuovo sul carrello X. Si deve sentire un leggero "clic" per garantire che il coperchio si inserisca nella parte.

Passo 15 È tutto

È tutto
È tutto
⬢Facile, vero? Ottimo lavoro. Hai appena sostituito correttamente il riscaldatore Hotend della tua Original Prusa XL.
