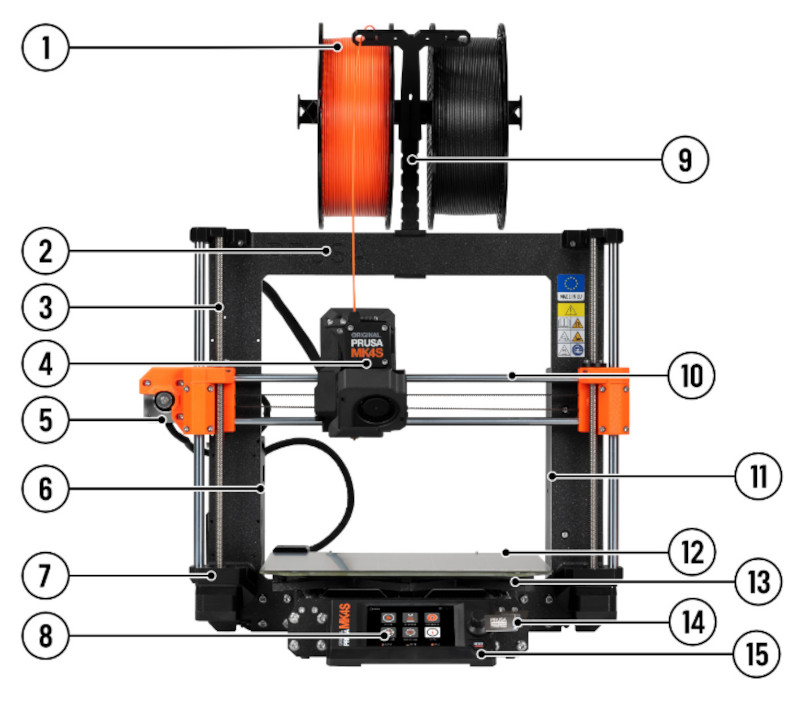

- Filamentspule: der Original Prusa MK4S ist mit 1,75mm Filamenten kompatibel.
- Rahmen.
- Z-Achse: vertikal, besteht aus mit Gewinde versehenen und glatten Stangen, bewegt den Nextruder auf und ab.
- Nextruder: unser Extruder der nächsten Generation mit Planetengetriebe und Wägezellensensor.
- Schrittmotor für die X-Achse: bewegt den Nextruder nach links und rechts.
- Elektronikbox: Gehäuse für die xBuddy-Platine. Ethernet- und Wi-Fi-Anschlüsse sind von der Rückseite aus zugänglich.
- Schrittmotor für die Z-Achse: einer von insgesamt zwei. Die Motoren der Z-Achse bewegen den Nextruder nach oben und unten.
- LCD: dient zur Steuerung und Konfiguration des Druckers.
- Spulenhalter.
- X-Achse: eine allgemeine Bezeichnung für die gesamte horizontale Baugruppe, die aus zwei glatten Stangen, einem X-Achsen-Motor, einem Riemen und Kunststoffteilen besteht. Der Nextruder bewegt sich entlang der X-Achse von links nach rechts.
- Stromversorgungseinheit.
- Druckblech: leicht zu warten, wird durch starke Magnete auf dem Heizbett gehalten.
- Heizbett: bewährtes Prusa MK52 Heizbett.
- USB-Anschluss und USB-Stick: verwenden Sie den USB-Stick, um G-Codes (Druckdateien) zu drucken und Firmware zu flashen.
- Drehknopf: Hauptsteuerelement mit der Reset-Taste direkt darunter.

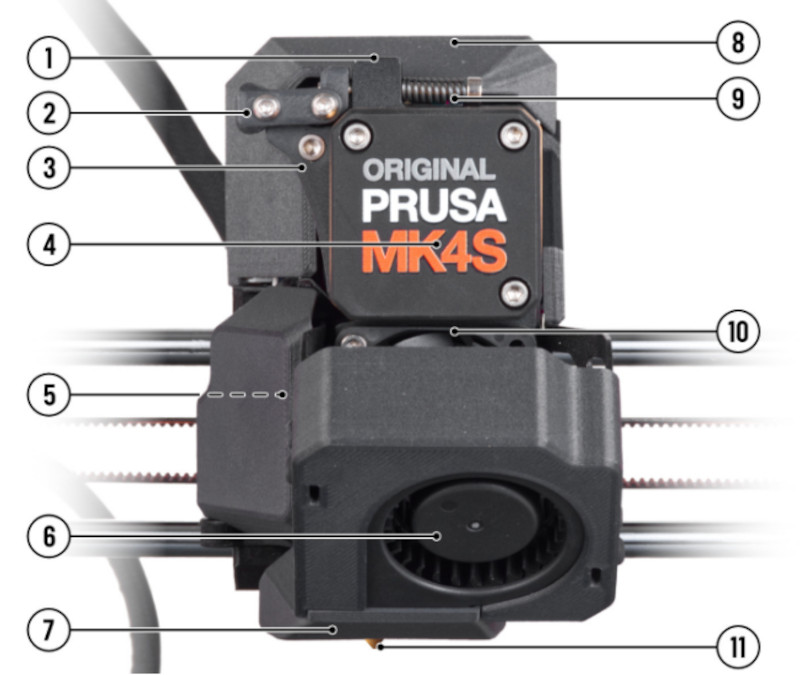

- Filamenteinführungspunkt (von oben): der MK4S ist mit 1,75mm Filamenten kompatibel.
- Idler-Verschluss (Drehgelenk): klappen Sie nach oben, um die Idler-Klappe zu entriegeln.
- Idler: hält den Druck auf den Filamentstrang aufrecht, der durch das Extrudergetriebe weiter in den Extruder bewegt wird.
- Planetengetriebe und Extrudermotor.
- Abdeckung der Rändelschrauben: klappen Sie die Abdeckung auf, um auf die Rändelschrauben zuzugreifen - Sie können die Düse abnehmen, indem Sie sie lösen.
- Drucklüfter: Hochleistungsturbine zur Kühlung des gedruckten Objekts.
- Lüfterabdeckung: leitet die Luft des Drucklüfters auf das gedruckte Objekt.
- Elektronikabdeckung: deckt die Breakout-Platine ab.
- Spannschrauben: mit diesen Schrauben wird der Druck des Idlers eingestellt.
- Kühlkörperlüfter: kühlt den dahinter liegenden Aluminium-Kühlkörper.
- Düse: standardmäßig ist eine 0,4 mm Düse installiert.
