Prusa CORE One jest wyposażona w kilka płytek elektronicznych. Gniazda na płytkach elektronicznych są oznaczone etykietami wskazującymi komponenty, które należy podłączyć do każdego z nich.

xBuddy oraz xBuddy extension

Info

Płytka xBuddy jest główną płytką sterującą całą drukarką: zarządza dystrybucją zasilania, kontrolą ruchu i komunikacją z urządzeniami peryferyjnymi.

Płytka rozszerzająca xBuddy extension board jest podłączona do płytki xBuddy. Zarządza ona komorą i jest wyposażona w port MMU oraz dodatkowy port USB-C.

Jak uzyskać dostęp do elektroniki

Zlokalizuj obudowę płytki xBuddy. Patrząc na drukarkę od tyłu, jest to najbardziej wysunięta na prawo obudowa.

Wykręć sześć śrub M3x4bT kluczem Torx T10, aby zwolnić pokrywę płyty xBuddy [xBuddy box cover]

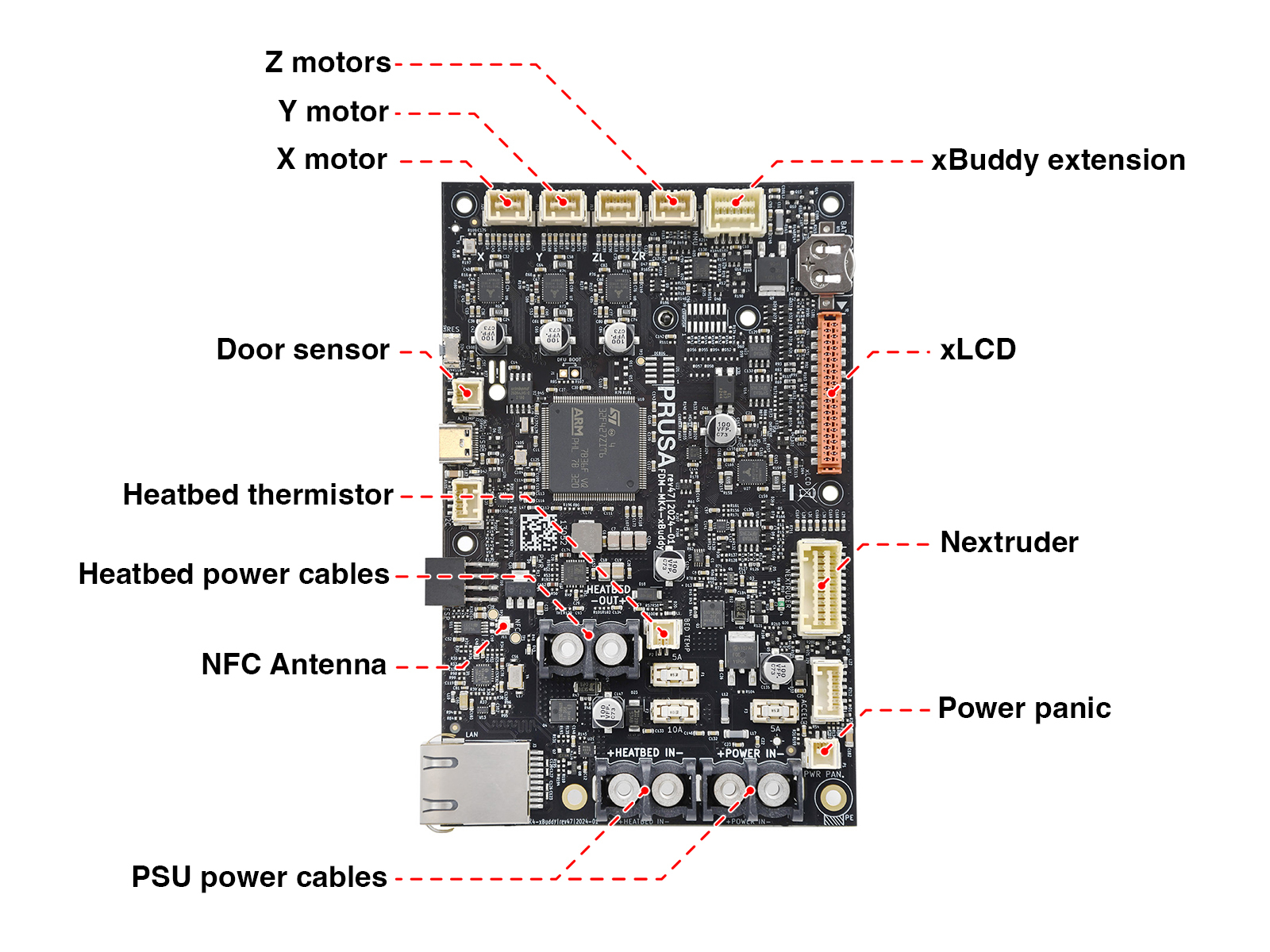

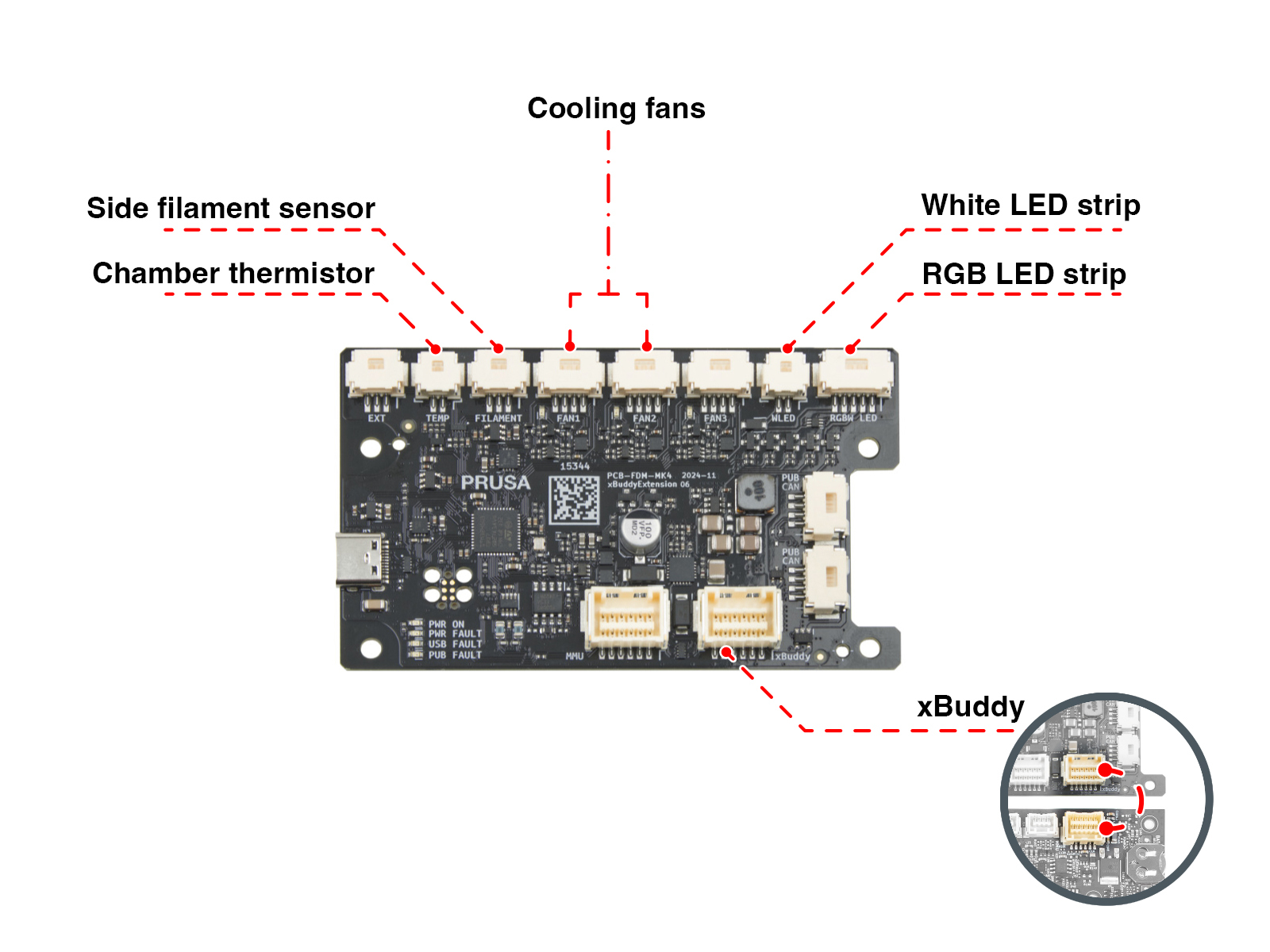

Dolna większa płytka to xBuddy, a górna (mniejsza) to xBuddy extension board

LoveBoard

Info

Płytka LoveBoard to kompaktowa płytka połączeniowa zlokalizowana na Nextruderze, służąca jako interfejs między płytką xBuddy a komponentami Nextrudera.

Jak uzyskać dostęp do lewej strony

Wykręć kluczem Torx T10 i wyciągnij jedną śrubę M3x6rT. Następnie wyciągnij boczną pokrywę

Jak uzyskać dostęp do prawej strony

Złącza czujnika tensometrycznego i czujnika filamentu znajdują się po prawej stronie płytki Loveboard. Aby uzyskać do nich dostęp, wykręć dwie śruby M3x6 i zdejmij pokrywę
