7. Heizbett & Netzteilmontage

Relevant für:

MK3S+

Zuletzt aktualisiert 2 years ago

Schwierigkeit

Mittel

Schritte

Verfügbare Sprachen

Schritt 1 Benötigte Werkzeuge für dieses Kapitel

⬢Spitzzange für die Heizbett Montage

⬢2mm Innensechskant-Schlüssel für die Ausrichtung des Heizbetts

⬢2,5mm Innensechskant-Schlüssel für M3 Schrauben

Schritt 2 Heizbettkabel Zusammenbau (Teil 1)

⬢Bereiten Sie bitte für den folgenden Schritt vor:

⬢Heizbett MK52 24V (1x)

⬢Netzkabel (1x)

⬢Schraube M3x10 (2x)

⬢M3/3,2/9/0,8 Unterlegscheibe (2x)

⬢M3nN Nyloc-Mutter (2x)

⬢ES IST SEHR WICHTIG die Stromkabel korrekt anzuschließen. Bevor Sie mit der Montage beginnen, müssen Sie auf die Kontakte schauen. Der auf der linken Seite mit dem "GND" Schild muss an das SCHWARZE KABEL angeschlossen werden.

Schritt 3 Heizbettkabel Zusammenbau (Teil 2)

⬢Legen Sie das schwarze Kabel oberhalb des Stiftes mit dem "GND" Schild. Vergewissern Sie sich, dass Sie den gerundeten Anschluss verwenden.

⬢Setzen Sie die Unterlegscheibe auf den gerundeten Kabelanschluss.

⬢Drücken Sie die M3x10 Schraube durch alle Teile.

⬢Halten Sie die Schraube und drehen Sie das Heizbett vorsichtig um.

⬢Setzen Sie die M3n Nylock Mutter auf die Spitze der M3 Schraube und ziehen Sie sie leicht an.

⬢Drehen Sie das Heizbett zurück, und ziehen Sie die Schraube mit einer Spitzzange und einem Innensechskant-Schlüssel fest. Wir müssen die Lage der Kabel im nächsten Schritt einstellen, also ziehen Sie die Schraube noch nicht zu sehr fest.

⬢Wiederholen Sie diesen Schritt mit dem zweiten (roten) Kabel.

Schritt 4 Heizbettkabel Zusammenbau (Teil 3)

Bevor Sie fortfahren, überprüfen Sie bitte noch einmal, ob das Kabel mit der richtigen Polarität an das Heizbett angeschlossen und richtig festgezogen ist. Andernfalls besteht die Gefahr einer Beschädigung des Druckers!

⬢Das SCHWARZE Kabel muss an "GND" angeschlossen werden

⬢Das ROTE Kabel muss an "VCC" angeschlossen werden

⬢Die Kabelabdeckung (die später montiert wird) setzt voraus, dass die Anschlüsse leicht zueinander gebogen werden. Biegen Sie sie leicht durch Drücken, aber lassen Sie einen Spalt zwischen ihnen.

Das Aussehen Ihres Heizbetts kann leicht vom letzten Bild abweichen.

⬢Ziehen Sie nun beide Schrauben mit dem Innensechskant-Schlüssel und der Zange an.

Schritt 5 Vorbereiten des Heizbetts

⬢Bereiten Sie bitte für die folgenden Schritte vor:

⬢Heizbett MK52 (1x)

⬢Stoffschlauch 5 x 300mm (1x)

⬢M3nN Nyloc-Mutter (1x)

⬢M3n Mutter (2x)

⬢Schraube M3x10 (3x)

⬢Heizbett-Kabelabdeckungs-Clip (1x)

⬢Heizbett-Kabelabdeckung (1x)

Schritt 6 Vorbereiten der Heizbett-Kabelabdeckung

⬢Nehmen Sie das kleinere Teil und legen Sie die M3n Muttern ein.

Benutzen Sie die Schrauben-Einzug-Technik.

Bewahren Sie dieses Teil für später auf.

Schritt 7 Montieren der Heizbett-Kabelabdeckung

⬢Legen Sie die größere Heizbettkabelabdeckung neben das Heizbett. Sehen Sie das Loch, das mit dem auf dem Heizbett übereinstimmen muss.

⬢Nun legen Sie die Abdeckung auf das Heizbett und richten Sie aus.

⬢Nehmen Sie die M3x10 Schraube und drücken Sie sie durch die Abdeckung.

Schritt 8 Montieren der Heizbett-Kabelabdeckung

⬢Halten Sie die Schraube mit dem Daumen und drehen Sie das Heizbett herum.

⬢Nehmen Sie eine M3nN Nyloc-Mutter und ziehen Sie die Schraube fest.

Verwenden Sie eine Zange und einen Innensechskant-Schlüssel, um die Mutter mit der Schraube anzuziehen.

Schritt 9 Richtiges Kabelmanagement

Ziehen Sie das schwarze Thermistorenkabel nicht straff. Lassen Sie das Kabel unter dem Heizbett etwas lose. Dies verhindert, dass sich das Kabel überdehnt und die Verbindung von der Mitte des Heizbetts unterbrochen wird, wenn sich das Heizbett während des Druckens bewegt.

Sie können das Thermistorkabel durch die beiden Lücken zwischen den Schrauben der Heizbettabdeckung führen.

Der Durchhang sollte jedoch nicht dazu führen, dass das Kabel mehr als ein paar Millimeter durchhängt. Andernfalls kann das Kabel am Rahmen des Druckers reiben und sich selbst beschädigen! Drehen Sie das Heizbett auf den Kopf, um dies zu überprüfen.

⬢Führen Sie das schwarze Thermistorenkabel zum Kabel der Heizbett-Heizung und wickeln Sie es ein paar Mal um dieses herum (siehe Bild).

Schritt 10 Umwickeln des Heizbett-Kabelstrangs

⬢Benutzen Sie die textile Kabelhülle und umwickeln Sie die Kabel des Heizbetts. Wickeln Sie zunächst einige Zentimeter der Hülse hinter der Heizbett-Kabelabdeckung.

⬢Wenn die erste "Umwicklung" fertiggestellt ist, schieben Sie sie in die Heizbett-Kabelabdeckung hinein. Dieser Teil sollte mindestens 5-6 mm lang sein.

⬢Bevor Sie mit dem Umwickeln mit der Hülle fortfahren, müssen Sie sie in der Kabelabdeckung fixieren. Bitte fahren Sie hierzu mit dem nächsten Schritt fort.

Schritt 11 Befestigen der Kabelhülle

⬢Nehmen Sie die kleinere Abdeckung, die sie vorbereitet hatten, und legen Sie sie wie im Bild gezeigt.

⬢Kontrollieren Sie, dass das Thermistorenkabel in der Mitte durch den Ausschnitt im gedruckten Teil hindurchgeht!!! Ansonsten wird das Kabel eingeklemmt und möglicherweise durchtrennt!!!

⬢Halten Sie die Abdeckung fest und drehen Sie das Heizbett zurück. Setzen Sie zwei Schrauben M3x10 ein und ziehen Sie sie an, gehen Sie vorsichtig vor und ziehen Sie beide Schrauben gleichmäßig an.

Ziehen Sie auf keinen Fall die Schraube auf der einen Seite ganz an, bevor Sie die Schraube auf der anderen Seite festziehen (siehe zweites Bild)!

⬢Die zugeschraubte Abdeckung sollte so aussehen wie auf dem letzten Bild gezeigt.

Schritt 12 Fertigstellen der Umhüllung

⬢Wickeln Sie die Kabel vollständig mit dem Stoffschlauch ein.

⬢Wenn Sie fertig sind, verdrehen Sie die Hülle leicht (nicht die Kabel im Inneren). Die Hülle wickelt sich gleichmäßig um das Kabelbündel.

Schritt 13 Vorbereiten der Schrauben und Abstandhalter für das Heizbett

⬢Bereiten Sie bitte für die folgenden Schritte vor:

⬢Schraube M3x12b (9x)

⬢6x6x3t Abstandhalter (9x)

Schritt 14 Zusammenbau des Heizbetts (Teil 1)

⬢Bewegen Sie den Y-Schlitten nach vorne und setzen Sie das Heizbett dahinter.

⬢Suchen Sie das Loch in der Mitte des Y-Schlittens.

⬢Setzen Sie einen Abstandhalter auf das Loch.

Die genaue Lage des Abstandhalters wird im nächsten Schritt angepasst.

Schritt 15 Zusammenbau des Heizbetts (Teil 2)

⬢Schieben Sie den Innensechskant-Schlüssel durch das mittlere Loch auf dem Heizbett und setzen Sie ihn auf den Abstandhalter. Richten Sie alle Teile mit dem Schlüssel aus.

⬢Nach der Ausrichtung setzen Sie nun die M3x12b Schraube ein.

⬢Ziehen Sie die Schraube nur ganz leicht an.

Schritt 16 Zusammenbau des Heizbetts (Teil 3)

⬢Gehen Sie zur rechten Seite des Heizbetts.

⬢Setzen Sie einen weiteren Abstandhalter mit der Zange ein.

⬢Schieben Sie die Zange zwischen Heizbett und Y-Schlitten.

⬢Benutzen Sie den Innensechskant-Schlüssel, um den Abstandhalter auszurichten.

⬢Nach der Ausrichtung setzen Sie stattdessen die Schraube ein und ziehen Sie sie leicht an.

Schritt 17 Zusammenbau des Heizbetts (Teil 4)

⬢Richten Sie die weiteren Abstandhalter wie vorhin mit der Zange auf die verbleibenden Löcher aus, und setzen Sie Schrauben ein. Ziehen Sie die Schrauben noch NICHT vollständig fest.

⬢Nachdem alle Schrauben am richtigen Ort sind, ziehen Sie sie in der folgenden Reihenfolge an:

⬢Mittlere Schraube

⬢Erste vier Schrauben (Kanten)

⬢Letzte vier Schrauben (Ecken)

Schritt 18 Vorbereiten der Netzteilteile

⬢Bereiten Sie bitte für die folgenden Schritte vor:

⬢24V-Stromversorgung (1x)

⬢Power Panic Kabel (1x)

⬢Netzteil-Kabel (2x)

⬢M4x10r Kopfschraube (2x)

⬢Schraube M3x10 (2x)

Das Netzteil ist für den weltweiten Einsatz ausgelegt und schaltet automatisch auf die lokale Spannung um.

Die Kabelschuhe (Stecker) haben eine unterschiedliche Breite, beachten Sie die Anweisungen. Die blauen Klemmen passen nicht auf das Einsy-Board.

Schritt 19 Zusammenbau des Netzteils

⬢Drehen Sie die Rückseite des Druckers zu sich hin und suchen Sie die Netzteilhalterungen. Stecken Sie die Schrauben M3x10 hinein. Machen Sie nur 3-4 Umdrehungen, es sollte ausreichen, um das Netzteil vorerst zu halten.

⬢Nehmen Sie das Netzteil und legen Sie es über die Schrauben. Stellen Sie die Spannweite der Netzteilhalterungen ein.

⬢Schieben Sie das Netzteil auf die Schrauben und ziehen Sie es an, aber nicht zu fest. Wir müssen die Position in den nächsten Schritten anpassen.

⬢Stellen Sie sicher, dass Sie das Netzteil nach oben und unten bewegen können.

Die Schrauben sollten das Netzteil vorerst in einer "vertikalen" Position halten können.

Schritt 20 Zusammenbau des Netzteils

FOLGEN SIE DEN ANWEISUNGEN, da die Gefahr besteht den RAHMEN ZU VERFORMEN!

⬢Setzen Sie die M4-Schrauben in beide Löcher des Rahmens ein.

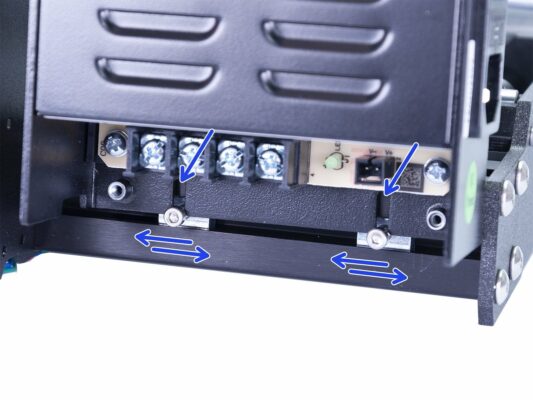

⬢Stellen Sie die Position des Netzteils ein, es befinden sich Löcher im Gehäuse, die mit den Bohrungen im Rahmen übereinstimmen müssen. Standardmäßig liegt das Netzteil tiefer als erforderlich, ziehen Sie es leicht nach oben.

⬢Ziehen Sie die Schrauben M4 an, aber nicht zu fest, warten Sie auf die nächste Anweisung.

⬢Vor dem Anziehen der M4-Schrauben ist darauf zu achten, dass das Netzteil gegen den Drucker gedrückt wird (Aluminiumprofil) und auch in direktem Kontakt mit dem Vertikalrahmen steht.

⬢Alles ausgerichet? Ziehen Sie die Schrauben M4 an.

⬢Ziehen Sie nun die M3-Schrauben an, die das Netzteil mit dem Profil verbinden.

Schritt 21 Anschluss der Stromversorgungskabel (KRITISCH)

WARNUNG: Überprüfen Sie dreimal, ob Sie die Kabel richtig angeschlossen haben!!! Es besteht die Gefahr, dass das Netzteil oder der Drucker selbst beschädigt wird, wenn die Kabel falsch angeschlossen oder nicht richtig angezogen sind!!!

⬢Achten Sie darauf, dass der gebogene Teil des Kabelsteckers immer nach oben zeigt!!! Verwenden Sie die Seite mit der blauen Abdeckung. Diese Anschlüsse sind etwas breiter und passen nicht in das Einsy-Board.

⬢Beachten Sie die Polarität der Anschlüsse des Netzteils:

⬢+ Pluspol

⬢- Minuspol

⬢Denken Sie daran, wenn Sie die Kabel anschließen! Der nächste Schritt zeigt die korrekte Verdrahtung der Kabel.

Schritt 22 Anschließen der Stromversorgungskabel

⬢Lösen Sie die Schraube am ERSTEN (positiven) Anschluss von links.

⬢Nehmen Sie das erste Stromversorgungskabel und wählen Sie den ROTEN Draht, schieben Sie ihn bis zum Anschlag hinein. Vergewissern Sie sich, dass sich die Stahlscheibe oberhalb des "Gabel"-Anschlusses befindet.

⬢Ziehen Sie die Schraube fest an, aber beachten Sie, dass einige Teile aus Kunststoff bestehen.

⬢Lösen Sie die Schraube am DRITTEN (negativen) Anschluss von links.

⬢Nehmen Sie das gleiche Kabel und wählen Sie den SCHWARZEN Draht, schieben Sie ihn ganz hinein. Vergewissern Sie sich, dass sich die Stahlscheibe oberhalb des "Gabel"-Anschlusses befindet.

⬢Ziehen Sie die Schraube fest an, aber beachten Sie, dass einige Teile aus Kunststoff bestehen.

Überprüfen Sie die Verbindung noch einmal! Der rote Draht befindet sich am ersten Anschluss und der schwarze am dritten Anschluss. Achten Sie darauf, dass die Kabel richtig angezogen sind. Andernfalls besteht die Gefahr einer Beschädigung des Druckers!

Schritt 23 Anschließen der Stromversorgungskabel

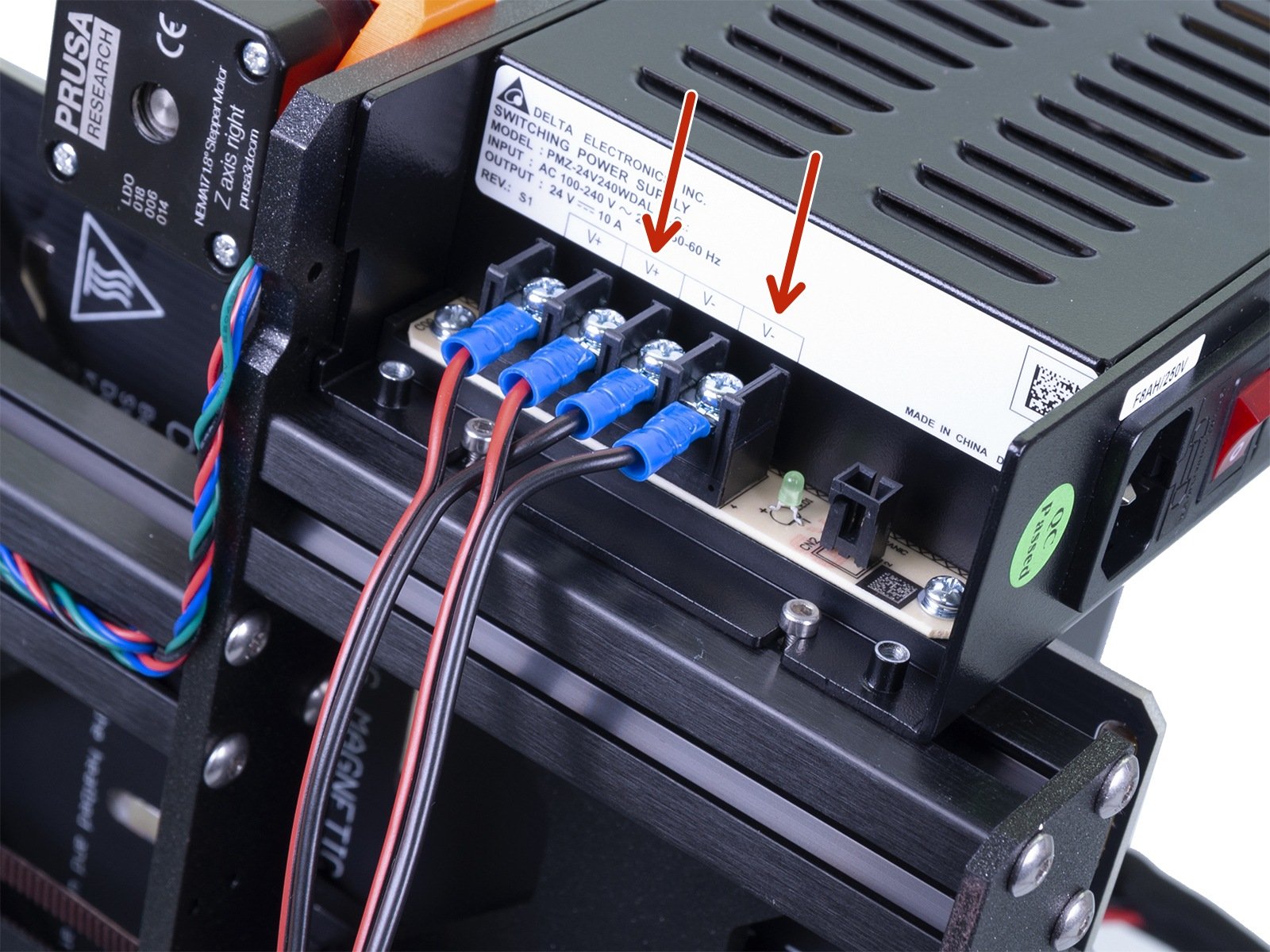

⬢Lösen Sie die Schraube am ZWEITEN (positiven) Anschluss von links.

⬢Nehmen Sie das zweite Stromversorgungskabel und wählen Sie den ROTEN Draht, schieben Sie ihn bis zum Anschlag hinein. Vergewissern Sie sich, dass sich die Stahlscheibe oberhalb des "Gabel"-Anschlusses befindet.

⬢Ziehen Sie die Schraube fest an, aber beachten Sie, dass einige Teile aus Kunststoff bestehen.

⬢Lösen Sie die Schraube am VIERTEN (negativen) Anschluss von links.

⬢Nehmen Sie das gleiche Kabel und wählen Sie den SCHWARZEN Draht, schieben Sie ihn ganz hinein. Vergewissern Sie sich, dass sich die Stahlscheibe oberhalb des "Gabel"-Anschlusses befindet.

⬢Ziehen Sie die Schraube fest an, aber beachten Sie, dass einige Teile aus Kunststoff bestehen.

Überprüfen Sie die Verbindung noch einmal! Der rote Draht befindet sich am zweiten Anschluss und der schwarze am vierten. Make sure that cables are properly tightened. Otherwise, there is a risk of damage to the printer!

Schritt 24 Power Panic anschließen

⬢Nehmen Sie das Power Panic Kabel und verbinden Sie es mit dem Netzteil. Die beiden Enden des Kabels sind identisch, Sie können es beliebig verwenden.

⬢Biegen Sie das Power Panic Kabel vorsichtig und führen Sie es in die Nähe der Netzkabel (zum Board). Seien Sie vorsichtig, da Sie den gesamten Stecker von der Platine abziehen könnten. Denken Sie daran, bis der Drucker vollständig montiert ist, ziehen Sie nicht am Kabel.

⬢Führen Sie die Kabel auf die andere Seite des Druckers. Wir werden sie später am Rahmen befestigen.

Setzen Sie die Abdeckung nicht auf das Netzteil, sondern warten Sie auf das nächste Kapitel.

Schritt 25 Haribo Zeit!

⬢Etwas härteres Kapitel, aber nehmen Sie 10 %. Wir müssen mehr für die Nächsten behalten.

Schritt 26 Heizbett und Netzteil sind fertig!

⬢Sie kommen voran! Nur noch ein Kapitel, und der Drucker ist fertiggebaut!

⬢Kontrollieren Sie das Endresultat und vergleichen Sie es mit dem Bild.

Legen Sie das Federstahlblech noch nicht auf das Heizbett. Warten Sie auf die Anweisungen des Druckassistenten während des Kalibrierungsablaufs.

⬢Bereit für den letzten Teil der Montage? Lassen Sie uns hineinspringen: 8. Elektronikmontage.
