6. Zusammenbau der LCD-Anzeige

6. Zusammenbau der LCD-Anzeige

6. Zusammenbau der LCD-Anzeige
Relevant für:
Zuletzt aktualisiert 3 years ago
6. Zusammenbau der LCD-Anzeige
 Schwierigkeit
Mittel
 Schritte
12
 Verfügbare Sprachen
ENCSPLESITFR

Schritt 2 Vorbereitung der LCD-Unterlage

Vorbereitung der LCD-Unterlage
Vorbereitung der LCD-Unterlage
Bereiten Sie die LCD-Platine und die gedruckten Teile der LCD-Unterlage wie im Bild gezeigt vor.
Überprüfen Sie die richtige Ausrichtung der beiden Teile und der LCD-Platine.
Schieben Sie ein gedrucktes Teil der LCD-Unterlage auf die LCD-Platine.
Die genaue Position wird im nächsten Schritt eingestellt. Im Moment muss dies nicht weiter beachtet werden.

Schritt 3 Zusammenbau der LCD-Abdeckung

Zusammenbau der LCD-Abdeckung
Zusammenbau der LCD-Abdeckung
Zusammenbau der LCD-Abdeckung

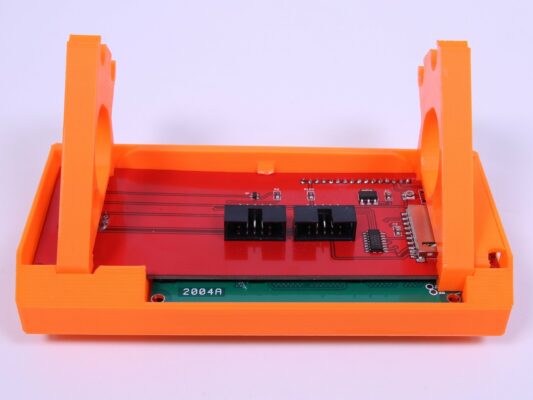

Drücken Sie die LCD-Platine mitsamt der LCD-Unterlage in die LCD-Abdeckung, wie im Bild gezeigt.
Drücken Sie alles so tief hinein wie möglich.
Die LCD-Platine muss unter den Vorsprung in der Mitte der LCD-Abdeckung einrasten.
The exact position will be adjusted in the next step, no need to worry at this moment.
You can now remove the protective foil from the LCD panel.
Cables to LCD are factory installed, but you can disconnect them.

Schritt 5 Befestigung der LCD-Einheit auf dem Drucker

Befestigung der LCD-Einheit auf dem Drucker
Befestigung der LCD-Einheit auf dem Drucker
Befestigung der LCD-Einheit auf dem Drucker

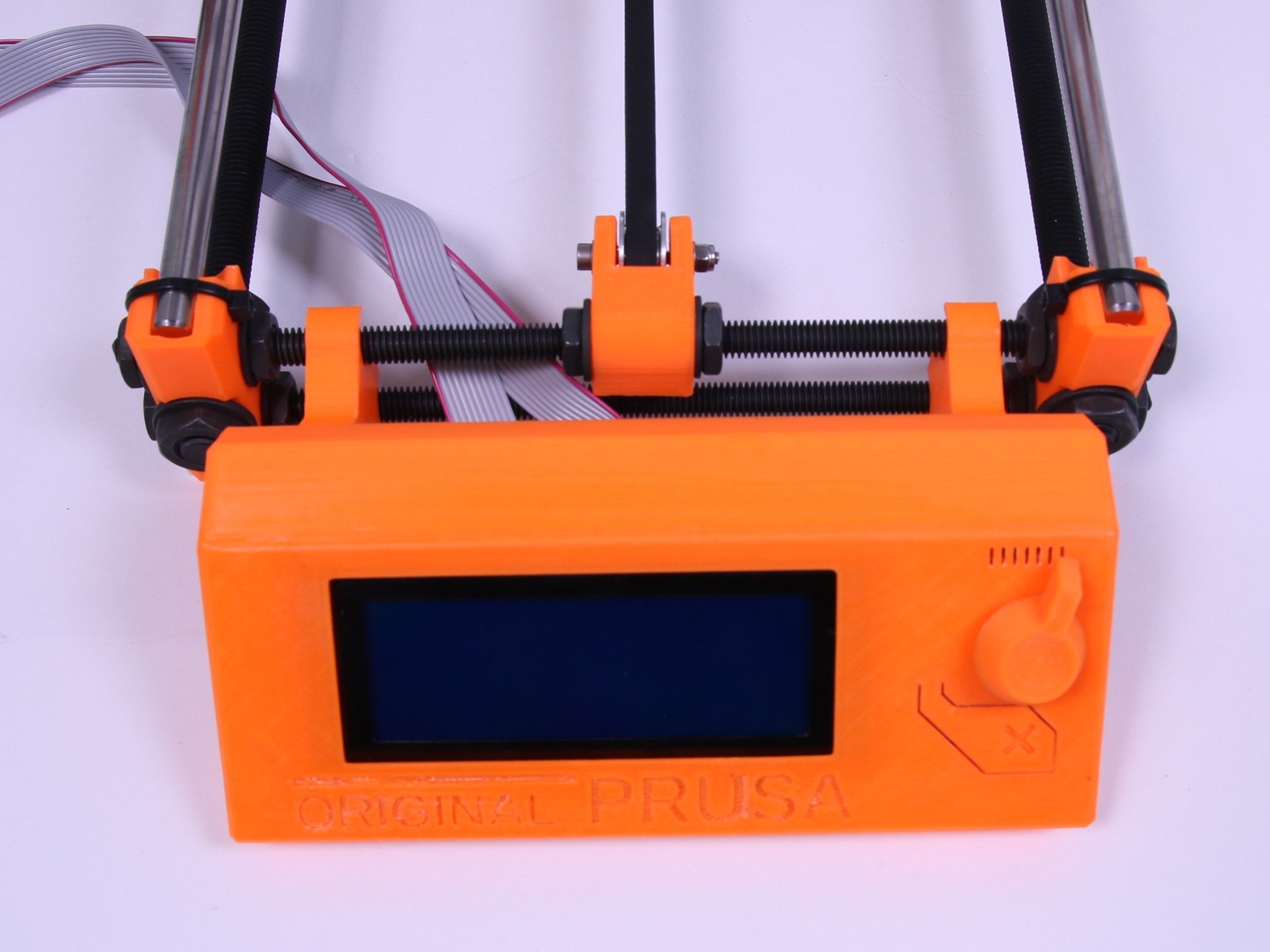

Drücken Sie die LCD-Einheit auf die Vorderseite der Y-Achse.
Am besten drücken Sie die LCD-Baugruppe zuerst auf die obere Gewindestange und dann auf die Unterseite.
Führen Sie die LCD-Kabel zwischen den Gewindestangen wie in der Abbildung gezeigt.

Schritt 6 Führung der LCD-Kabel

Führung der LCD-Kabel
Führung der LCD-Kabel
Führung der LCD-Kabel
Führung der LCD-Kabel
Führen Sie die LCD-Kabel mit Hilfe von LCD-Clips, wie auf dem Bild zu sehen.
Umgekehrte Richtung der einzelnen Clips, um eine seitliche Bewegung der Kabel zu verhindern.

Schritt 8 Plug in the cables

Plug in the cables
Plug in the cables
Plug in the cables
Plug in the cables as shown in the picture.
Cable with 1 stripe has to be plugged in the connector labeled with EXP1.
Cable with 2 stripes has to be plugged in the connector labeled with EXP2.

Schritt 9 Secure the LCD display onto the printer

Secure the LCD display onto the printer
Secure the LCD display onto the printer
Secure the LCD display onto the printer
Press the LCD assembly onto the front side of the Y-axis.
Best way is to press the LCD assembly on the top threaded rod first and then on the bottom.
Guide the LCD cables in between threaded rods as in the picture.

Schritt 11 Guiding the LCD cables

Guiding the LCD cables
Guiding the LCD cables
Guiding the LCD cables
Guide the LCD cables using LCD-clips as seen in the picture.
Reverse direction of each of the clip, to prevent side movement of the cables.
