Jak wymienić termistor hotendu (MINI/MINI+)

Menu

Jak wymienić termistor hotendu (MINI/MINI+)

Jak wymienić termistor hotendu (MINI/MINI+)
Dotyczy:
Ostatnia aktualizacja 2 years ago
Jak wymienić termistor hotendu (MINI/MINI+)
 Poziom trudności
Średni
 Kroki
33
 Dostępne języki
CSDEENESFRITJA

Krok 1 Wprowadzenie

Wprowadzenie
Wprowadzenie
Ten przewodnik poprowadzi Cię przez proces wymiany termistora hotendu w Original Prusa MINI oraz MINI+
Niektóre części mogą różnić się nieznacznie, jednak nie ma to wpływu na procedurę.
Jeśli termistor hotendu jest uszkodzony, podczas nagrzewania drukarki na ekranie pojawi się błąd MINTEMP.
Wszystkie potrzebne części są dostępne w naszym sklepie internetowym shop.prusa3d.com
Pamiętaj, że musisz się zalogować, aby mieć dostęp do sekcji części zamiennych.

Krok 2 Narzędzia niezbędne dla tej instrukcji

Narzędzia niezbędne dla tej instrukcji
Narzędzia niezbędne dla tej instrukcji
Narzędzia niezbędne dla tej instrukcji
Narzędzia niezbędne dla tej instrukcji
Klucz imbusowy 1,5 mm
Klucz imbusowy 2,5 mm (zalecany z końcówką kulkową)
Szczypce spiczaste
Tkanina lub inny materiał o wymiarach 15x15 cm (2x)

Krok 3 Przygotowanie drukarki

Przygotowanie drukarki
Przygotowanie drukarki
Upewnij się, że podgrzewany stół i głowica są schłodzone do temperatury otoczenia.
Wyłącz drukarkę i odłącz przewód od zasilacza!
Zalecamy zabezpieczenie stołu przed kolejnymi czynnościami!
Zdejmij płytę stalową stołu.
Przykryj podgrzewany stół grubą tkaniną - w ten sposób zabezpieczysz go przed uszkodzeniami podczas pracy.

Krok 4 Otwarcie obudowy elektroniki

Otwarcie obudowy elektroniki
Otwarcie obudowy elektroniki
Otwarcie obudowy elektroniki
Odkręć i wyciągnij śrubę M3 z obudowy elektroniki.
Zdejmij wydrukowaną osłonę przewodów.
Podnieś odrobinę pokrywę elektroniki. Przed ściągnięciem jej całkowicie, przesuń ją w stronę pionowego profilu aluminiowego, aby wyciągnąć kołeczki z otworów.

Krok 5 Odłączenie termistora

Odłączenie termistora
Odłączenie termistora
Odłączenie termistora
Odłącz termistor (czerwono-czarny przewód) od płyty Buddy. Zwróć uwagę, że złącze jest zabezpieczone zawleczką, którą trzeba nacisnąć przed wyjęciem go z gniazda.

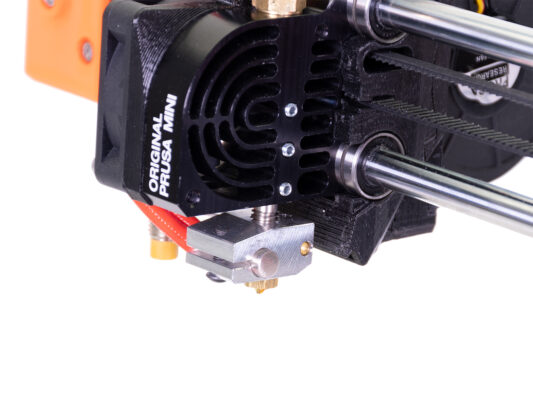

Krok 9 Demontaż termistora hotendu (nowa wersja)

Demontaż termistora hotendu (nowa wersja)
Demontaż termistora hotendu (nowa wersja)
Demontaż termistora hotendu (nowa wersja)

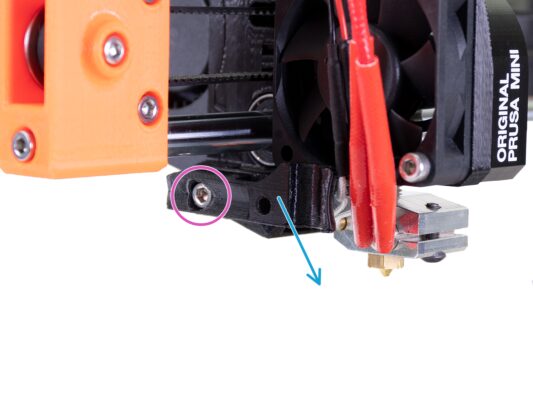

Odkręć śrubę M3x12.
Odkręć śrubę M3x20.
Wyciągnij uchwyt (minda-holder) wraz z czujnikiem M.I.N.D.A./SuperPINDA.
Poluzuj najmniejszy wkręt dociskowy (w kolorze srebrnym) z dołu, aby móc wyciągnąć termistor.

Krok 12 Montaż termistora hotendu (nowa wersja)

Montaż termistora hotendu (nowa wersja)
Montaż termistora hotendu (nowa wersja)
Montaż termistora hotendu (nowa wersja)
Montaż termistora hotendu (nowa wersja)
Wsuń termistor w całości w otwór w bloku grzejnym z lewej strony.
Spójrz na otwór z prawej strony i upewnij się, że końcówka termistora znajduje się przy krawędzi bloku grzejnego - tak, jak na ilustracji.
Przymocuj termistor dokręcając wkręt dociskowy. Nie dokręcaj go zbyt mocno, aby nie uszkodzić termistora, ani wkręta!

Krok 13 Montaż uchwytu czujnika M.I.N.D.A. (nowa wersja)

Montaż uchwytu czujnika M.I.N.D.A. (nowa wersja)
Montaż uchwytu czujnika M.I.N.D.A. (nowa wersja)
Montaż uchwytu czujnika M.I.N.D.A. (nowa wersja)
Montaż uchwytu czujnika M.I.N.D.A. (nowa wersja)
Umieść uchwyt czujnika M.I.N.D.A./SuperPINDA (minda-holder) z powrotem na hotendzie.
Wsuń śrubę M3x12 w uchwyt czujnika (minda-holder) i dokręć ją delikatnie.
Upewnij się, że przewody hotendu nie są ściśnięte między częściami.
Przykręć uchwyt czujnika (minda-holder) śrubą M3x20.
Dokręć do końca śrubę M3x12 na uchwycie.

Krok 14 Ułożenie wiązki przewodów (nowa wersja)

Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)

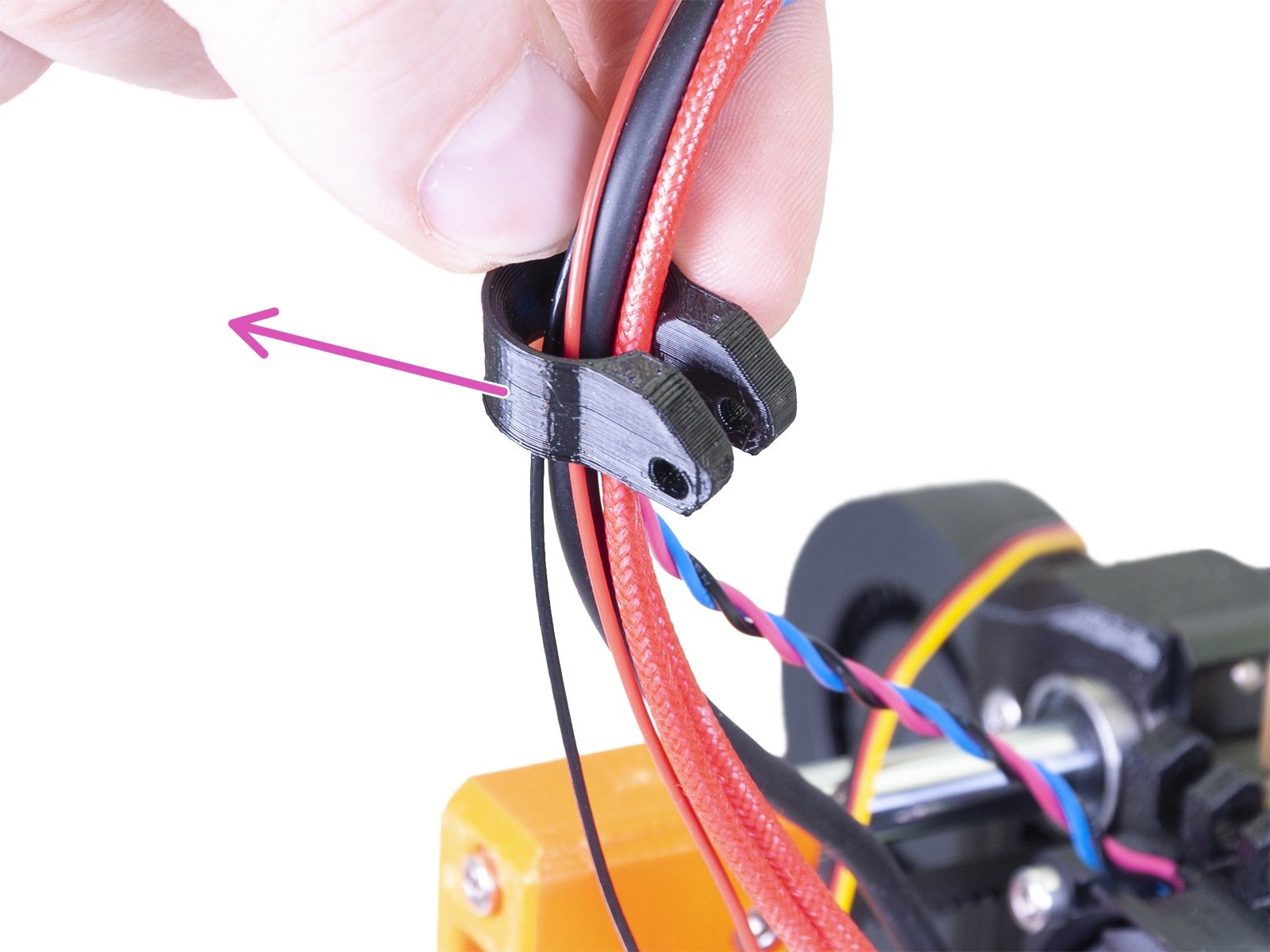

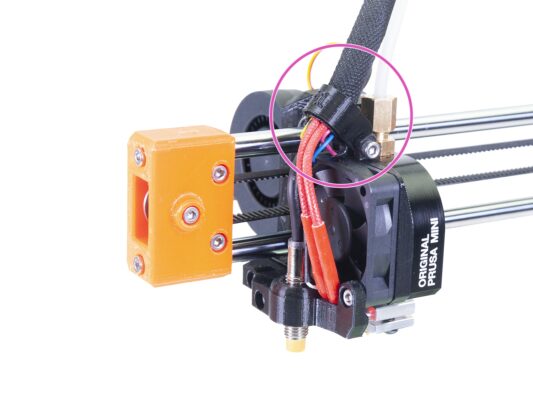

Wsuń przewody głowicy w obejmę (MINI-fan-spacer-clip) i ustaw ją tak, jak na ilustracji - ściętą stroną w górę.
Wsuń przewód wentylatora wydruku w obejmę (MINI-fan-spacer-clip).
Zsuń obejmę (MINI-fan-spacer-clip) w dół i przykręć do przekładki śrubą M3x20. Dokręć śrubę, a następnie poluzuj o 1/4 obrotu (90°). Nie potrzebujemy tutaj nakrętki.
Obejma (MINI-fan-spacer-clip) musi mieć możliwość poruszania się.

Krok 15 Ułożenie wiązki przewodów (nowa wersja)

Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
Złap całą wiązkę przewodów hotendu i skieruj je w górę.
Wsuń owijkę tekstylną na przewody, następnie w obejmę przewodów (MINI-fan-spacer-clip) tak, aby odcinek owijki o długości 2-5 mm wychodził z drugiej strony.
Nie naciągaj przewodów - zostaw odstęp od wentylatora hotendu.

Krok 16 Ułożenie wiązki przewodów (nowa wersja)

Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
UWAGA: Przestrzegaj poniższych instrukcji! Zamocowanie wiązki przewodów w niewłaściwej pozycji spowoduje problemy z drukowaniem!

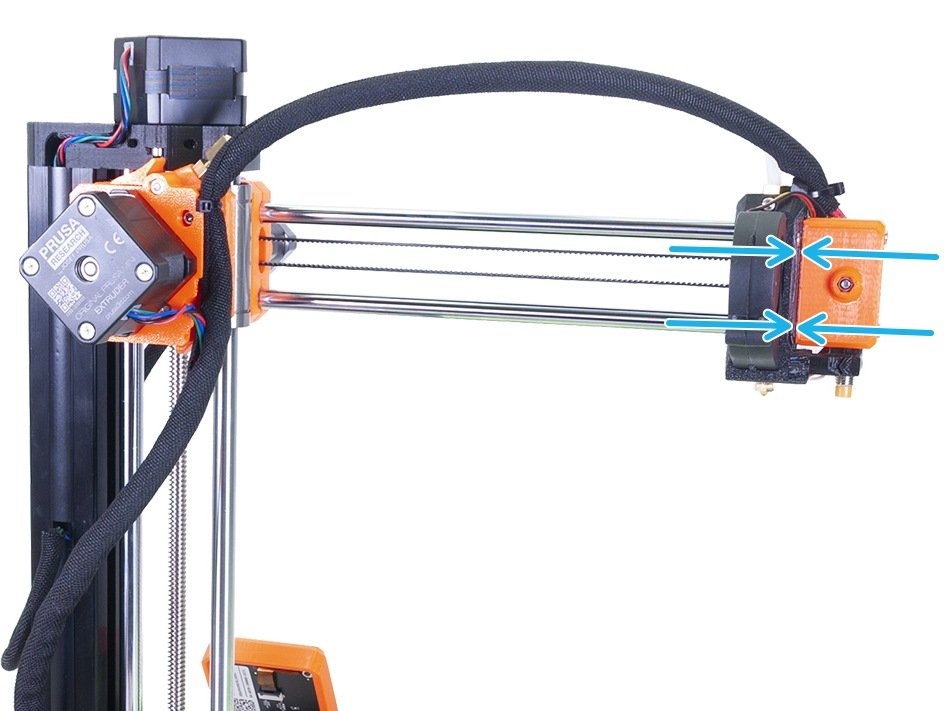

Zacznij od podniesienia osi X do szczytu przez obracanie śruby trapezowej.
Przesuń głowicę do prawej strony i upewnij się, że dotyka części drukowanej na końcu osi.
Ułóż wiązkę w dość płaski łuk i przymocuj ją opaską zaciskową do najwyżej położonego mocowania.
Dołóż do wiązki przewód silnika EKSTRUDERA i owiń wszystkie przewody aż do obudowy elektroniki.
Sprawdź, czy owijka tekstylna sięga do wnętrza obudowy elektroniki. Jeśli nie, to nad osią X jest zbyt duży luz lub owijka jest zbyt mocno skręcona. Popraw ją.
Wróć do osi X i ponownie sprawdź, czy głowica jest w stanie dojechać do końca osi oraz czy nie jest przyciągana z powrotem przez wiązkę przewodów.

Krok 17 Ułożenie wiązki przewodów (nowa wersja)

Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
Ułożenie wiązki przewodów (nowa wersja)
Zaciśnij opaskę założoną w poprzednim kroku, jednak użyj rozsądnej siły, aby nie uszkodzić przewodów. Obróć główkę opaski w lewo.

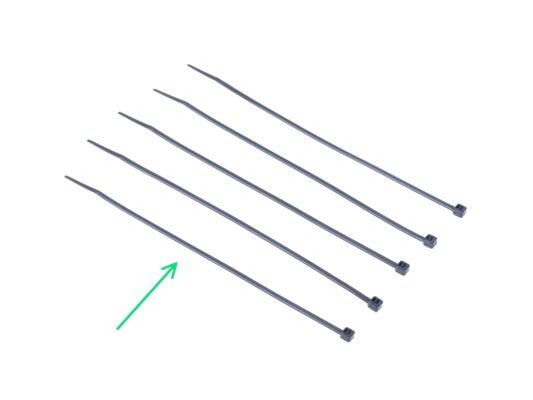

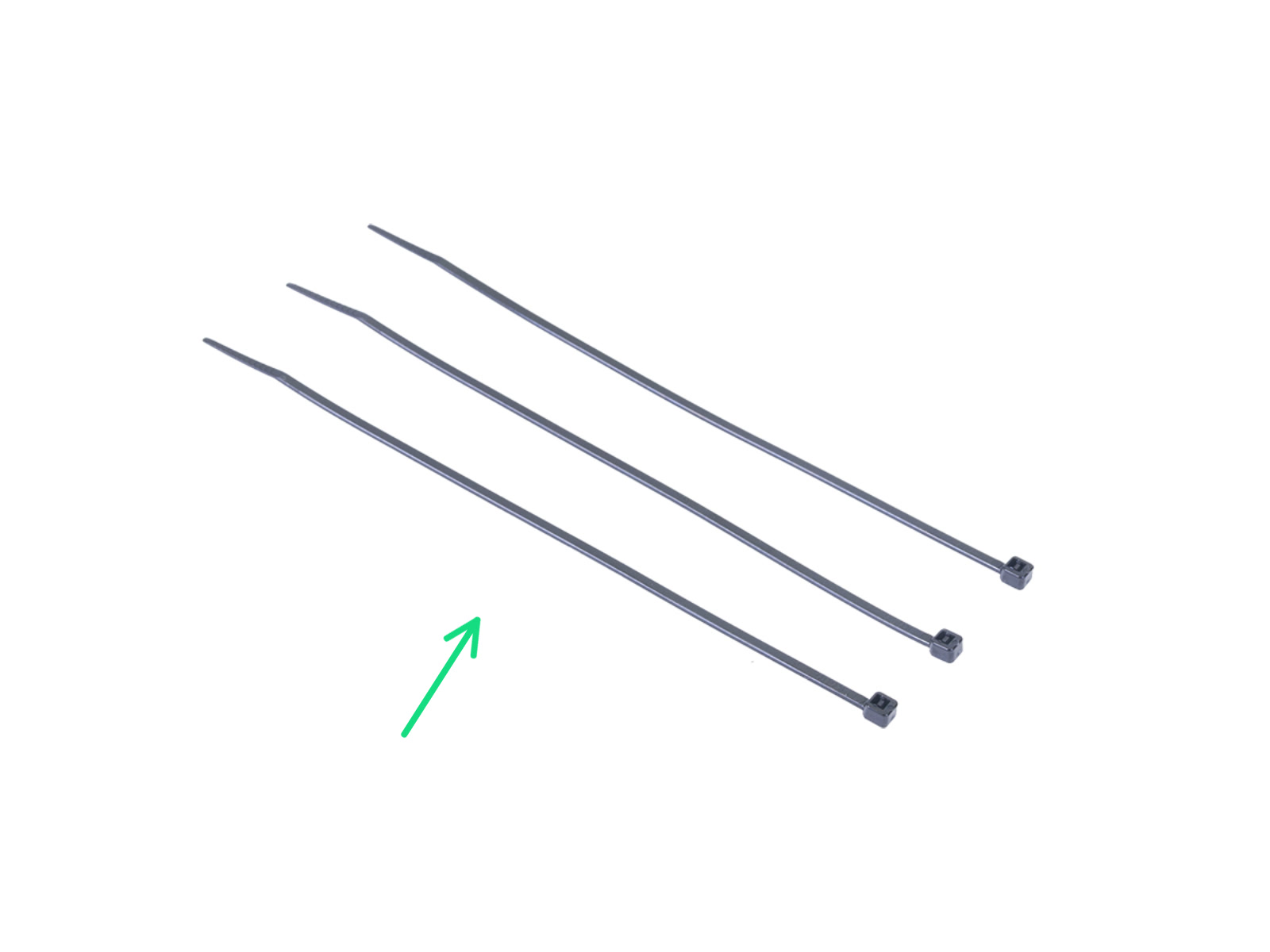

Dodaj drugą i trzecią opaskę. Ponownie zaciśnij je ostrożnie i obróć główki w lewą stronę.
Przesuń głowicę do lewej strony i upewnij się, że obudowa wentylatora nie zderza się z opaskami zaciskowymi.

Krok 19 Montaż pokrywy elektroniki (nowa wersja)

Montaż pokrywy elektroniki (nowa wersja)
Montaż pokrywy elektroniki (nowa wersja)
Montaż pokrywy elektroniki (nowa wersja)
Montaż pokrywy elektroniki (nowa wersja)
Przed założeniem pokrywy, upewnij się, że nakrętka kwadratowa jest na swoim miejscu. Nie dopuść do wypadnięcia nakrętki z gniazda! Mogłoby to spowodować trwałe uszkodzenie elektroniki.
Umieść pokrywę z powrotem na miejscu i upewnij się, że zakładki są prawidłowo osadzone w szczelinach. Uwaga: w poprzedniej wersji zamiast szczelin były otwory, ale procedura montażu jest taka sama.

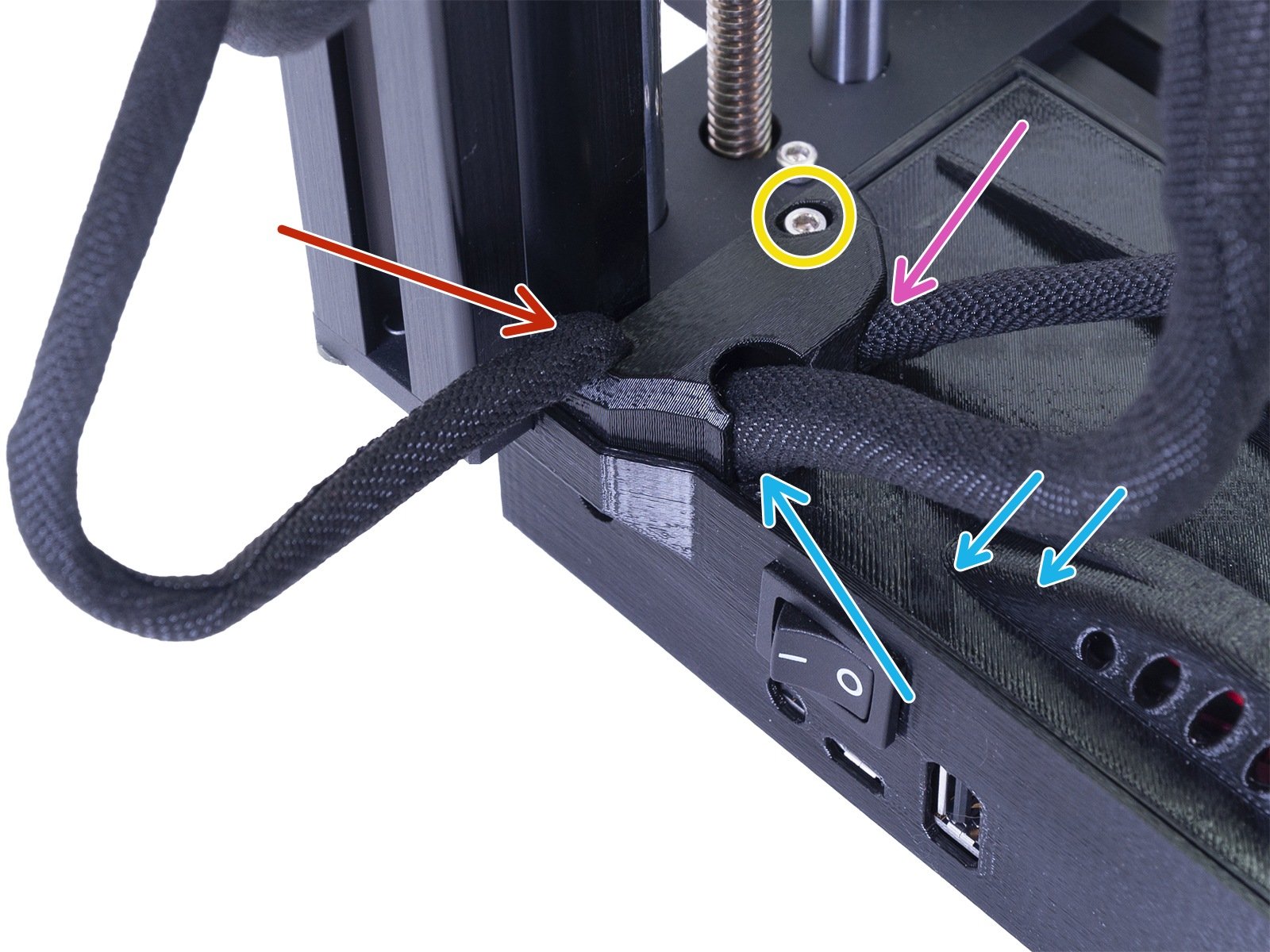

Nałóż drugą pokrywę i ułóż przewody:
Wiązka ekstrudera: upewnij się, że owijka tekstylna jest częściowo schowana. Przewody muszą wychodzić w kierunku tyłu drukarki.
Wiązka podgrzewanego stołu: upewnij się, że odcinek owijki tekstylnej sięga do wewnątrz obudowy elektroniki.
Przewód czujnika filamentu (opcjonalnie): upewnij się, że odcinek owijki tekstylnej sięga do wewnątrz obudowy elektroniki.
Teraz dokręć drugą pokrywkę. Upewnij się, że żaden z przewodów nie jest ściśnięty pomiędzy częściami.
Przejdź do: Kontrola ostateczna

Krok 20 Odwinięcie owijki tekstylnej (poprzednia wersja)

Odwinięcie owijki tekstylnej (poprzednia wersja)
Odwinięcie owijki tekstylnej (poprzednia wersja)
Odwinięcie owijki tekstylnej (poprzednia wersja)
Odwinięcie owijki tekstylnej (poprzednia wersja)
Obetnij pierwszą opaskę zaciskową na głowicy. Uważaj, aby nie przeciąć przewodów wentylatora druku!
Odetnij trzy opaski zaciskowe mocujące wiązkę do głowicy.

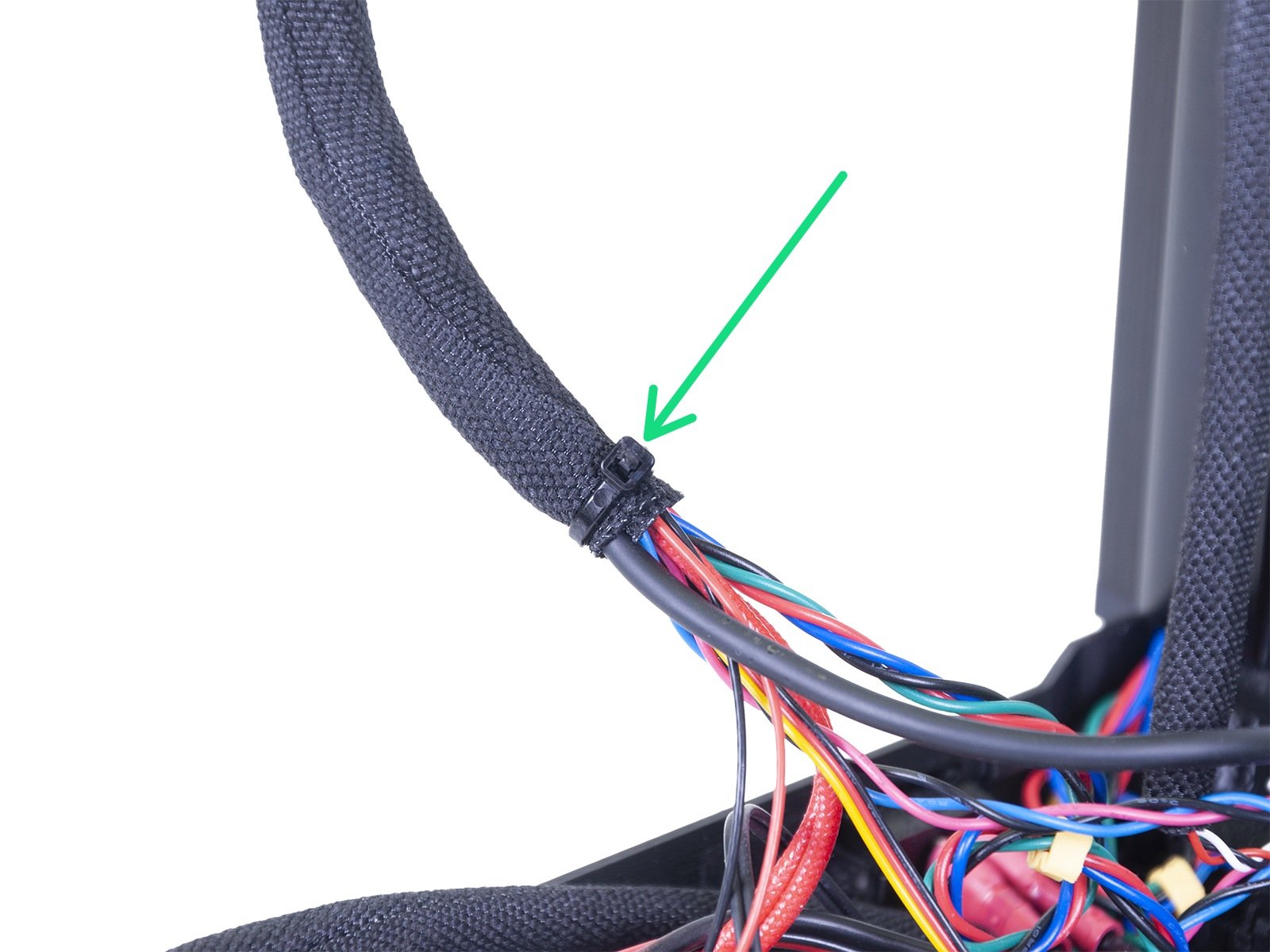

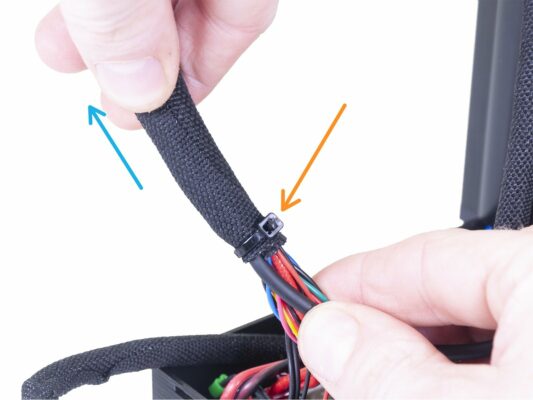

Obetnij pozostałą opaskę zaciskową znajdującą się na końcu owijki tekstylnej. (We wcześniejszych wersjach może nie być tej opaski.)
Ostrożnie ściągnij owijkę tekstylną z wiązki przewodów. Nie ciągnij za przewody!

Krok 22 Demontaż termistora hotendu (poprzednia wersja)

Demontaż termistora hotendu (poprzednia wersja)
Demontaż termistora hotendu (poprzednia wersja)
Demontaż termistora hotendu (poprzednia wersja)
Demontaż termistora hotendu (poprzednia wersja)
Poluzuj najmniejszy wkręt dociskowy (w kolorze srebrnym) z dołu, aby móc wyciągnąć termistor.
Wypchnij termistor ostrożnie przy pomocy klucza imbusowego.
Wyciągnij termistor całkowicie z bloku grzejnego z drugiej strony.

Krok 24 Montaż termistora hotendu (poprzednia wersja)

Montaż termistora hotendu (poprzednia wersja)
Montaż termistora hotendu (poprzednia wersja)
Montaż termistora hotendu (poprzednia wersja)
Montaż termistora hotendu (poprzednia wersja)
Wsuń termistor w całości w otwór w bloku grzejnym z lewej strony.
Spójrz na otwór z prawej strony i upewnij się, że końcówka termistora znajduje się przy krawędzi bloku grzejnego - tak, jak na ilustracji.
Przymocuj termistor dokręcając wkręt dociskowy. Nie dokręcaj go zbyt mocno, aby nie uszkodzić termistora, ani wkręta!

Krok 25 Montaż uchwytu czujnika M.I.N.D.A. (poprzednia wersja)

Montaż uchwytu czujnika M.I.N.D.A. (poprzednia wersja)
Montaż uchwytu czujnika M.I.N.D.A. (poprzednia wersja)
Montaż uchwytu czujnika M.I.N.D.A. (poprzednia wersja)
Montaż uchwytu czujnika M.I.N.D.A. (poprzednia wersja)
Umieść uchwyt czujnika (minda-holder) z powrotem na hotendzie.
Przykręć uchwyt śrubą M3x12.
Umieść klips czujnika (minda-holder-clip) na uchwycie (minda-holder).
Wsuń śrubę M3x12 w klips uchwytu czujnika (minda-holder-clip) i dokręć ją delikatnie.
Zamontuj i ustaw czujnik M.I.N.D.A.
Ustaw wstępnie pozycję czujnika M.I.N.D.A. tak, aby ponad uchwyt (MINI-minda-holder) wystawały 2-3 zwoje gwintu. Jest to tymczasowa pozycja, właściwą ustawimy później.
Dokręć śrubę uchwytu (minda-holder). Nie używaj nadmiernej siły, aby nie uszkodzić części!

Krok 26 Ułożenie wiązki przewodów (poprzednia wersja)

Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
Złap całą wiązkę przewodów hotendu i skieruj je w górę. Nie naciągaj przewodów - zostaw odstęp od wentylatora hotendu.
Ostrożnie owiń wiązkę owijką tekstylną.
UWAGA: Przeczytaj to w pierwszej kolejności: nie zaciskaj opaski zbyt mocno - zostaw trochę luzu, aby nie uszkodzić przewodów!
Przymocuj ją opaską do przekładki (fan-spacer).
Upewnij się, że przewody nie są naciągnięte. Jeśli są, obetnij opaskę, poluzuj je odrobinę i załóż nową.

Krok 27 Ułożenie wiązki przewodów (poprzednia wersja)

Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
UWAGA: Przestrzegaj poniższych instrukcji! Zamocowanie wiązki przewodów w niewłaściwej pozycji spowoduje problemy z drukowaniem!
Zacznij od podniesienia osi X do szczytu przez obracanie śruby trapezowej.
Przesuń głowicę do prawej strony i upewnij się, że dotyka części drukowanej na końcu osi.
Ułóż wiązkę w dość płaski łuk i przymocuj ją opaską zaciskową do najwyżej położonego mocowania.
Dołóż do wiązki przewód silnika EKSTRUDERA i owiń wszystkie przewody aż do obudowy elektroniki.
Sprawdź, czy owijka tekstylna sięga do wnętrza obudowy elektroniki. Jeśli nie, to nad osią X jest zbyt duży luz lub owijka jest zbyt mocno skręcona. Popraw ją.
Wróć do osi X i ponownie sprawdź, czy głowica jest w stanie dojechać do końca osi oraz czy nie jest przyciągana z powrotem przez wiązkę przewodów.

Krok 28 Ułożenie wiązki przewodów (poprzednia wersja)

Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
Ułożenie wiązki przewodów (poprzednia wersja)
Zaciśnij opaskę założoną w poprzednim kroku, jednak użyj rozsądnej siły, aby nie uszkodzić przewodów. Obróć główkę opaski w lewo.
Dodaj drugą i trzecią opaskę. Ponownie zaciśnij je ostrożnie i obróć główki w lewą stronę.
Przesuń głowicę do lewej strony i upewnij się, że obudowa wentylatora nie zderza się z opaskami zaciskowymi.
Przymocuj owijkę tekstylną czwartą opaską - umieść ją 1-2 milimetry ponad dolną krawędzią owijki. Zaciśnij ją tak, aby owijka nie poruszała się. Nie zaciskaj jednak zbyt mocno, aby nie uszkodzić przewodów.
Upewnij się, że owijka nie ma możliwości przemieszczenia się - spróbuj przesunąć ją ręką.

Krok 30 Montaż pokrywy elektroniki (poprzednia wersja)

Montaż pokrywy elektroniki (poprzednia wersja)
Montaż pokrywy elektroniki (poprzednia wersja)
Montaż pokrywy elektroniki (poprzednia wersja)
Montaż pokrywy elektroniki (poprzednia wersja)
Przed założeniem pokrywy, upewnij się, że nakrętka kwadratowa jest na swoim miejscu. Nie dopuść do wypadnięcia nakrętki z gniazda! Mogłoby to spowodować trwałe uszkodzenie elektroniki.
Umieść pokrywę z powrotem na miejscu i upewnij się, że zakładki są prawidłowo osadzone w otworach.
Nałóż drugą pokrywę i ułóż przewody:
Wiązka ekstrudera: upewnij się, że owijka tekstylna jest częściowo schowana. Przewody muszą wychodzić w kierunku tyłu drukarki.
Wiązka podgrzewanego stołu: upewnij się, że odcinek owijki tekstylnej sięga do wewnątrz obudowy elektroniki.
Przewód czujnika filamentu (opcjonalnie): upewnij się, że odcinek owijki tekstylnej sięga do wewnątrz obudowy elektroniki.
Teraz dokręć drugą pokrywkę. Upewnij się, że żaden z przewodów nie jest ściśnięty pomiędzy częściami.

Krok 31 Ustawienie wysokości czujnika M.I.N.D.A. (poprzednia wersja)

Ustawienie wysokości czujnika M.I.N.D.A. (poprzednia wersja)
Ustawienie wysokości czujnika M.I.N.D.A. (poprzednia wersja)
Ustawienie wysokości czujnika M.I.N.D.A. (poprzednia wersja)
Ustawienie wysokości czujnika M.I.N.D.A. (poprzednia wersja)

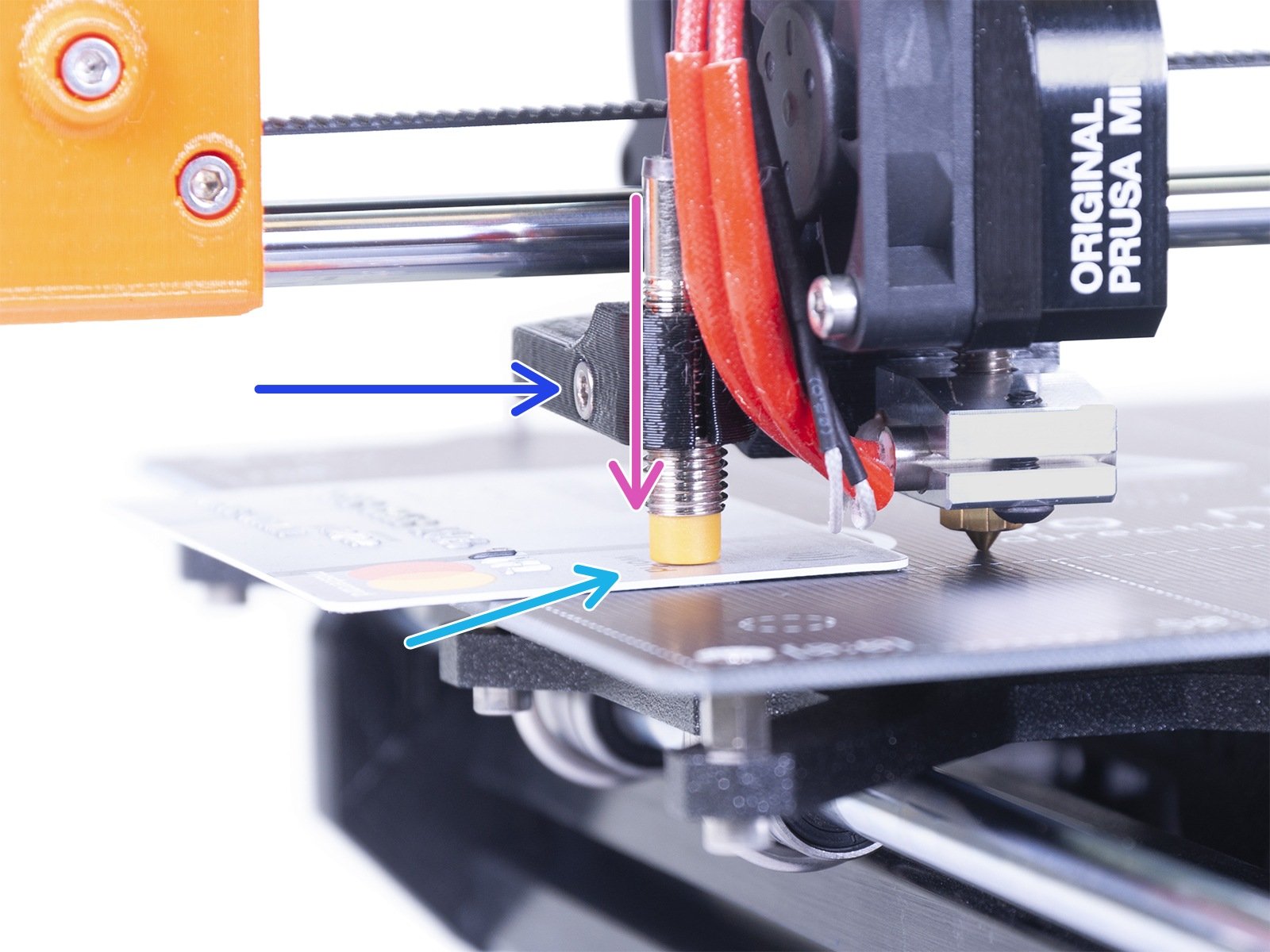

Ręcznie obróć śrubę trapezową, aby obniżyć oś X. Zatrzymaj się, gdy dysza dotknie powierzchni stołu! Uważaj, aby go nie wygiąć!
Poluzuj odrobinę śrubę na uchwycie czujnika M.I.N.D.A. (minda-holder), aby móc go przestawić.
Połóż starą, nieaktywną kartę kredytową lub końcówkę opaski zaciskowej pod czujnikiem M.I.N.D.A. .
Delikatnie dociśnij czujnik M.I.N.D.A. do karty kredytowej.
Dokręć śrubę uchwytu (minda-holder). Nie używaj nadmiernej siły, aby nie uszkodzić części!
Ponownie ręcznie obróć śrubę trapezową, tym razem w przeciwnym kierunku, aby podnieść oś o około 5 mm.

Krok 32 Kontrola ostateczna

Kontrola ostateczna
Kontrola ostateczna
Kontrola ostateczna
Kontrola ostateczna
Podłącz drukarkę i włącz ją.
Przejdź do menu Nagrzewanie.
Wybierz PLA.
Przejdź z powrotem do ekranu głównego i sprawdź, czy temperatura wzrasta.
Czy ten poradnik był pomocny?

Komentarze

Musisz się zalogować przed dodaniem komentarza.
Wciąż masz pytania?

Wciąż masz pytania?

Jeśli masz pytanie dotyczące czegoś, czego nie opisaliśmy, to sprawdź dodatkowe zasoby.
A jeśli to nie działa, możesz wysłać zgłoszenie na info@prusa3d.com lub klikając poniższy przycisk.
