1. Wprowadzenie

1. Wprowadzenie
Dotyczy:
Ostatnia aktualizacja a month ago
1. Wprowadzenie
 Poziom trudności
Bardzo łatwy
 Kroki
15
 Dostępne języki
ENCSDEESITFR

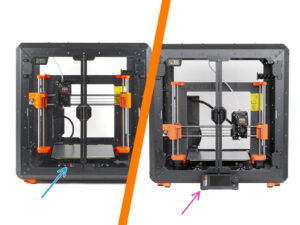

Informacje o wariantach obudowy
Informacje o wariantach obudowy
Informacje o wariantach obudowy
Informacje o wariantach obudowy
Niniejsza instrukcja dotyczy Enclosure z zewnętrznym mocowaniem wyświetlacza drukarki. Drukowane części do montażu wyświetlacza na zewnątrz nie są dołączane od końca maja 2024 r.). Jeśli Twój zestaw został zamówiony wcześniej, możesz kontynuować podążanie za tą instrukcją.
Jeśli wolisz, aby wyświetlacz znajdował się wewnątrz (na drukarce), zapoznaj się z sekcją Montaż Original Prusa Enclosure (wyświetlacz wewnątrz).
Chciałbyś zamontować wyświetlacz na zewnątrz, lecz masz nowy pakiet bez wymaganych części? Możesz je pobrać i wydrukować.

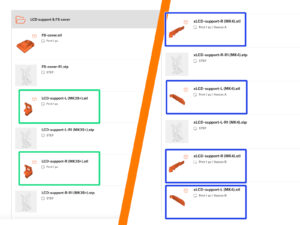

Części niezbędne do montażu wyświetlacza na zewnątrz:
MK3S+: LCD-support-L (MK3S+), LCD-support-R (MK3S+)
MK4, MK3.9, MK3.5: xLCD-support-L (MK4), xLCD-support-R (MK4). W MK4 występują dwie wersje: A lub B. Sprawdź swoją zgodnie z instrukcją montażu MK4.
MK4S: xLCD-adapter_R (MK4S), xLCD-adapter_L (MK4S)
Pliki części dostępne na Printables.com.
Aby zweryfikować zawartość zestawu: sprawdź etykietę zestawu ENCLOSURE 1/2 Plastic Parts, aby sprawdzić, czy zawiera on części ENCLOSURE LCD SUPPORT lub ENCLOSURE XLCD SUPPORT.
Ważne informacje
Ważne informacje
Ważna uwaga: opakowanie zawiera profile z blachy, które mają ostre krawędzie. Z tymi elementami należy obchodzić się bardzo ostrożnie.
Jeśli w montażu biorą udział dzieci, sprawuj nad nimi nadzór przez cały czas, aby uniknąć obrażeń.
Narzędzia wymagane do przygotowania drukarki (nie dołączone)
Narzędzia wymagane do przygotowania drukarki (nie dołączone)
Narzędzia wymagane do przygotowania drukarki (nie dołączone)
Narzędzia wymagane do przygotowania drukarki (nie dołączone)
W kolejnym rozdziale do przygotowania drukarki potrzebne są następujące narzędzia (niektóre z nich zostały dołączone do drukarki):
Szczypce spiczaste lub obcinaczki (do przycięcia opasek zaciskowych)
Wkrętak krzyżakowy PH2
Kartonowe pudełko o wymiarach co najmniej 15 x 15 x 8 cm (np. po Prusamencie)
Nóż tapicerski lub scyzoryk
Kawałek materiału (do zabezpieczenia stołu grzewczego, min. 15 x 15 cm)
Klucz imbusowy 3 mm (tylko MK3S+ ze srebrnym zasilaczem)
Przewodnik po etykietach
Przewodnik po etykietach
Przewodnik po etykietach
Wszystkie pudełka i woreczki z częściami potrzebnymi do budowy są oznaczone etykietami.
Torebki oznaczone "FASTENERS A" i "FASTENERS B" zawierają dodatkowy zapas każdej części zawartej w środku. Ilość części zamiennych jest zawsze napisana na etykiecie pod poszczególną częścią. Liczba ta jest zawarta w całkowitej liczbie każdego typu części.
Ilość zapasu nylonowych nitów może się nieznacznie różnić, ale nigdy nie jest mniejsza niż ilość podana na etykiecie.
Użyj etykiet jako odniesienia
Użyj etykiet jako odniesienia
Użyj etykiet jako odniesienia
Elementy złączne na etykietach mają skalę 1:1 i możesz ich używać do identyfikacji części :-)
Liczby w nawiasach pod ilustracją elementu złącznego oznaczają liczbę dodatkowych elementów dodawanych do woreczka zapasowego (SPARE).
Dla najczęściej używanych śrub, nakrętek i rurek PTFE możesz użyć dołączonego arkusza, który z drugiej strony zawiera naszą ściągawkę (Prusa Cheatsheet).
Możesz pobrać arkusz Prusa CheatSheet z naszej strony. Wydrukuj go w skali 100% - nie zmieniaj skalowania, inaczej nie zadziała.
Poczęstuj się
Poczęstuj się
Poczęstuj się
Z doświadczenia w budowaniu drukarek Original Prusa wiemy, że żelki Haribo są integralną i ważną częścią każdego zestawu. Chociaż teraz nie do końca chodzi o budowę drukarki, mamy na uwadze Twoje bezpieczeństwo i dodaliśmy do zestawu również pewną ilość żelkowych misiów.
Nie zjadaj całego opakowania na samym początku montażu! BARDZO WAŻNE jest prawidłowe rozłożenie ilości podczas montażu. Próbowaliśmy wszystkich rodzajów kombinacji i w końcu osiągnęliśmy sukces.
Otwórz opakowanie i ułóż gumowe misie zgodnie z ilustracją. Nie zjadaj żadnego na razie! Zawsze czekaj na instrukcje.
W Twojej paczce może znajdować się mniej żelków. W takim przypadku udaj się natychmiast do najbliższego sklepu ze słodyczami! Prawidłowe dawkowanie jest absolutnie kluczowe!!!
Zjedz pierwszego gumowego misia, aby zwiększyć Twój poziom energii. Naprawdę, tylko jednego!
Jak skutecznie ukończyć montaż
Jak skutecznie ukończyć montaż
Jak skutecznie ukończyć montaż
Jak skutecznie ukończyć montaż
Aby zapewnić lepszą obsługę, zalecamy przygotowanie czystego stołu roboczego o powierzchni co najmniej 0,8 m x 0,8 m z dostępem z dwóch lub więcej stron.
Zalecamy umieszczenie nad stołem roboczym jasnego światła. Niektóre części wewnątrz obudowy są ciemne i niedostateczne oświetlenie może bardzo utrudnić procedurę.
Zawsze najpierw przeczytaj całą instrukcję dot. danego etapu - pomoże Ci w pełni zrozumieć, co musisz zrobić. Nie przycinaj niczego, dopóki instrukcja o tym nie powie!!!
Nie oglądaj samych ilustracji! To nie wystarczy, a instrukcje pisemne są tak zwięzłe, jak to możliwe. Przeczytaj je.
Przeczytaj komentarze od innych użytkowników - są świetnym źródłem pomysłów. My również je czytamy i zawieramy w instrukcjach, aby poprawić proces montażu.
Nie stosuj zbyt dużej siły - części drukowane są wytrzymałe, ale nie są niezniszczalne. Jeśli coś nie pasuje, to dwa razy sprawdź, co robisz.
Najważniejsze to czerpać radość z budowy. Buduj razem z dziećmi, przyjaciółmi lub partnerem/partnerką. Nie bierzemy jednak odpowiedzialności za ewentualne kłótnie ;)
Części opcjonalne
Części opcjonalne
Części opcjonalne
Zaprojektowaliśmy ulepszenia, które nie są domyślnie dostarczane w zestawie, ale można je wydrukować i dodać do obudowy podczas montażu. Elementy mocujące są już zawarte w zestawie.
Zanim zaczniemy montaż, musisz wydrukować wszystkie potrzebne części.
Pełną listę części znajdziesz w naszej kolekcji na Printables.com.
Po modernizacji do MK4/S / MK3.9/S?
Po modernizacji do MK4/S / MK3.9/S?
Po modernizacji do MK4/S / MK3.9/S?
Po modernizacji do MK4/S / MK3.9/S?
Jeśli drukarka została zmodernizowana do wersji MK4/S lub MK3.9/S, konieczne będzie wydrukowanie pary wsporników xLCD dla obudowy.
Najpierw wydrukuj wsporniki xLCD. Następnie przystąp do montażu obudowy.
Wsporniki xLCD znajdziesz na naszym Printables.
Uwaga: wsporniki xLCD są dostępne dla wersji xLCD A i B, jak opisano w instrukcjach modernizacji MK4 (rozdział Montaż xLCD). Modernizacja MK3.9 obejmuje tylko wersję A.
Dodatki
Dodatki
Jeśli któryś z dodatków został zakupiony razem z obudową, przeczytaj najpierw wszystkie rozdziały dotyczące montażu obudowy i konkretnego dodatku. Podczas montażu obudowy należy pominąć niektóre czynności i postępować zgodnie z instrukcją dotyczącą dodatków.
Ponieważ może istnieć kilkadziesiąt różnych kombinacji dodatków, nie ma możliwości, aby poprowadzić użytkownika przez konkretną instalację dodatków bezpośrednio po zmontowaniu obudowy.
Uchwyt na szpule
Uchwyt na szpule
Uchwyt na szpule
Instrukcje zawarte w niniejszym podręczniku dotyczą oryginalnego, formowanego wtryskowo uchwytu szpuli (w kształcie "T"), dostarczonego z drukarką.
Jeśli nie masz uchwytu formowanego wtryskowo, wydrukuj uchwyt na szpulę z naszej kolekcji na Printables.com.
Wydrukuj część przed rozpoczęciem montażu.
Jesteśmy tu dla Ciebie!
Jesteśmy tu dla Ciebie!
Jesteśmy tu dla Ciebie!
Problemy z instrukcją, brakuje śrubek lub część drukowana jest pęknięta? Powiedz nam o tym!
Możesz skontaktować się z nami w następujący sposób:
Komentując poszczególne kroki instrukcji.
Przez nasz Live Chat czynny 24/7 na prusa3d.com
Przez e-mail [email protected]
MK3S+ lub MK4/S & 3.9/S
MK3S+ lub MK4/S & 3.9/S
MK3S+ lub MK4/S & 3.9/S
Przed rozpoczęciem częściowego demontażu drukarki upewnij się, że masz wydrukowane wszystkie niezbędne części.
MK3S+ posiada dwa rodzaje zasilacza (PSU). Dla każdego typu PSU istnieją inne instrukcje.
Dokładnie sprawdź jaki typ zasilacza masz w drukarce, a następnie wybierz odpowiednią instrukcję:
MK3S+ z czarnym zasilaczem: przejdź do następnego rozdziału 2A. Przygotowanie drukarki (MK3S+ z czarnym zasilaczem)
MK3S+ ze srebrnym zasilaczem: Przed przejściem do następnego rozdziału wydrukuj SILVER-PSU-retainer. Pobierz tę część z Printables.com
Przejdź do następnego rozdziału 2B. Przygotowanie drukarki (MK3S+ ze srebrnym zasilaczem)
Masz MK4/S lub 3.9/S? Przejdź teraz do rozdziału 2C. Przygotowanie drukarki (MK4/S & 3.9/S)
