Cómo sustituir un ventilador radial (SL1S)

Cómo sustituir un ventilador radial (SL1S)

Cómo sustituir un ventilador radial (SL1S)
Relevante para :
Ultima actualización 9 months ago
Cómo sustituir un ventilador radial (SL1S)
 Dificultad
Difícil
 Pasos
30
 Idiomas disponibles
ENCSPLDEITFR

Paso 1 Introducción

Introducción
Introducción
Introducción
Esta guía te mostrará la sustitución del ventilador en la Original Prusa SL1S SPEED.
Todas las piezas necesarias están disponibles en nuestra tienda shop.prusa3d.com
Ten en cuenta que debes iniciar sesión para tener acceso a la sección de repuestos.
ADVERTENCIA: Este dispositivo utiliza luz ultravioleta, que puede dañar la vista o la piel. ¡No enciendas el dispositivo hasta que esté completamente reensamblado con todas las tapas instaladas!

Paso 2 Herramientas necesarias para este capítulo

Herramientas necesarias para este capítulo
Herramientas necesarias para este capítulo
Herramientas necesarias para este capítulo
Herramientas necesarias para este capítulo
Para esta guía, por favor prepara:
Llave Allen de 2.0mm
Llave Allen de 2.5mm

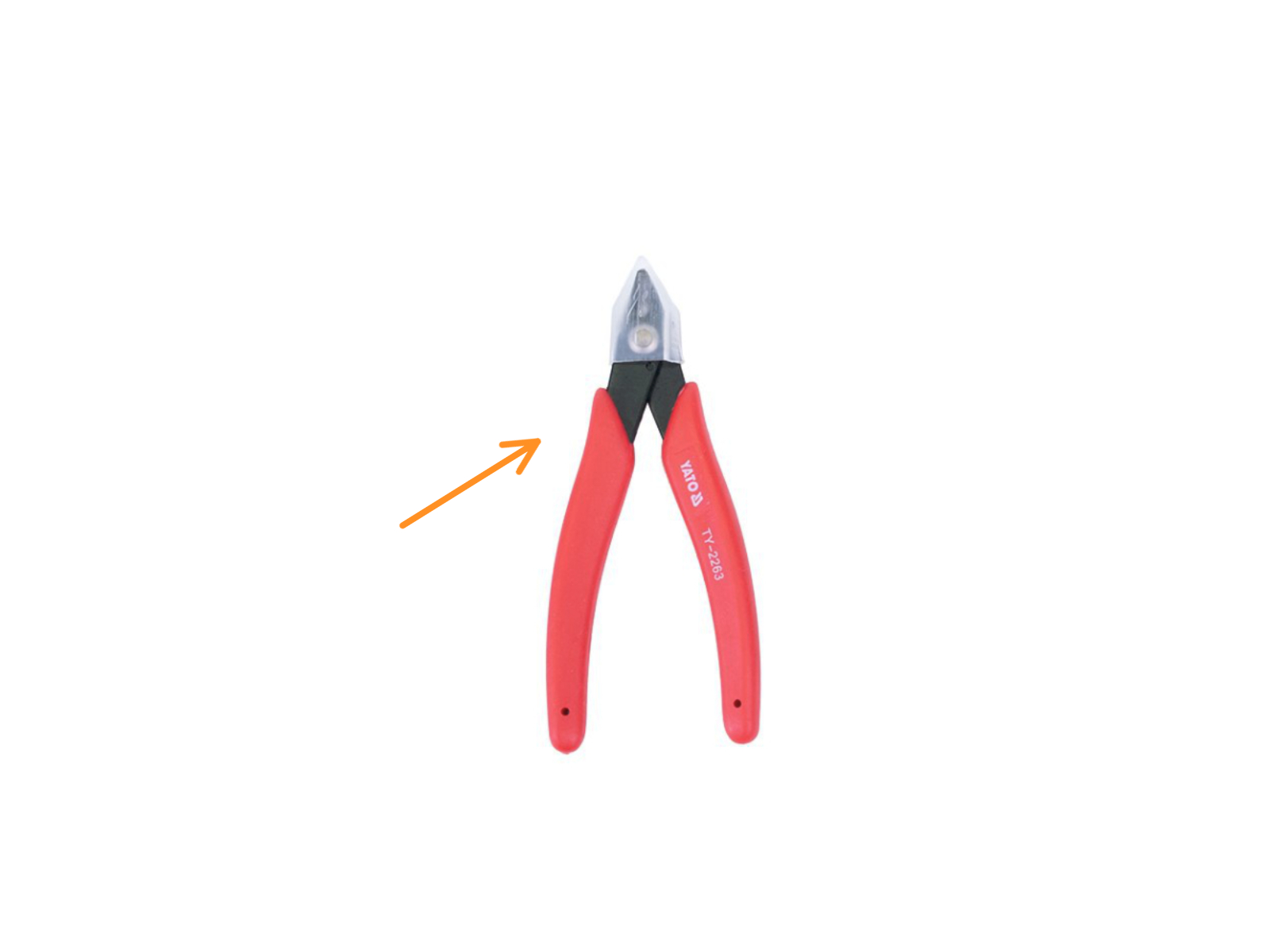

Alicates de corte
Cartón o una almohadilla blanda similar (por ejemplo, un trozo de tela)
Los propietarios de la versión del kit SL1 pueden utilizar la almohadilla de cartón que viene en el kit.
Pequeño recipiente o caja para guardar los elementos de fijación. Algunos tornillos son muy pequeños y pueden perderse.

Paso 3 Preparando la impresora

Preparando la impresora
Preparando la impresora
Preparando la impresora
Preparando la impresora
Para trabajar con comodidad, se recomienda preparar un banco de trabajo limpio con un espacio de al menos 1 m x 1 m (40 in x 40 in). Con acceso desde dos lados o más.
Recomendamos una luz brillante sobre el banco de trabajo. Algunas partes del interior de la impresora son oscuras y una luz inadecuada podría dificultar el procedimiento.
Antes de comenzar, haz lo siguiente:
Mueve el soporte con la plataforma de impresión hacia arriba (Menú - & gt; Control - & gt; Home Plataforma). Necesitarás más espacio en los siguientes pasos.
Retira el tanque de resina. Si tiene resina en su interior, viértela de nuevo en la botella y limpie el tanque.
Retira la plataforma de impresión.
Retira la plataforma de impresión.
Todos los tornillos retirados serán reutilizados. No tires ningún tornillo. En las instrucciones, se muestra gráficamente qué tipo de tornillo hay que preparar.

Paso 4 Retirando la cubierta

Retirando la cubierta
Retirando la cubierta
Retirando la cubierta
Retirando la cubierta
Ve con cuidado con estos tornillos , preferiblemente usa una llave Allen con bordes rectos y afilados, hay riesgo de estropear la cabeza del tornillo.
Ve con cuidado con estos tornillos , preferiblemente usa una llave Allen con bordes rectos y afilados, hay riesgo de estropear la cabeza del tornillo.
Localiza, afloja y retira los cuatro tornillos. Guarda los tornillos en un recipiente o caja. Los necesitarás más adelante.
Localiza, afloja y retira los cuatro tornillos. Guarda los tornillos en un recipiente o caja. Los necesitarás más adelante.
Desliza la tapa solo unos centímetros hacia afuera.
Hay dos diseños del USB y el botón de encendido:
NUEVO DISEÑO: El USB y el botón de encendido tienen el mismo conector. Desconecta el cable y retira la tapa por completo.
DISEÑO ANTIGUO: El USB y el botón de encendido están separados. Desconecta el cable del botón de encendido del cable de extensión y retira la cubierta por completo.

Paso 5 Desconectando el ventilador radial

Desconectando el ventilador radial
Desconectando el ventilador radial
Desconectando el ventilador radial
Localiza el cable del ventilador (cables negro-rojo-amarillo). Presiona la clavija de seguridad del conector y desconecte el ventilador de la placa electrónica (lado izquierdo de la impresora). No extraigas el conector sin presionar la clavija, podrías dañar el conector o la placa.
Deja el cable suelto de momento.

Paso 6 Asegurar la impresora

Asegurar la impresora
Asegurar la impresora
Coloca el cartón u otra almohadilla suave en el banco de trabajo.
CON MUCHO CUIDADO coloca la impresora sobre la almohadilla blanda por su parte trasera.
Asegúrate de que haya un espacio entre el botón de encendido de la fuente de alimentación y la superficie que hay debajo. Evita colocar la impresora directamente sobre el botón.

Paso 7 Retirar el ventilador de los LEDs UV

Retirar el ventilador de los LEDs UV
Retirar el ventilador de los LEDs UV
Retirar el ventilador de los LEDs UV

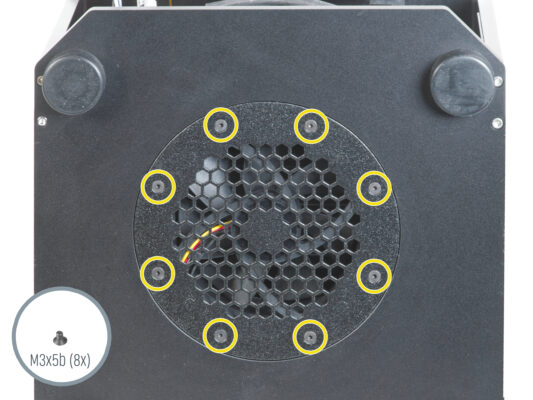

Asegúrate de que haya un espacio entre el botón de encendido de la fuente de alimentación y la superficie que hay debajo. Evita colocar la impresora directamente sobre el botón.
Guarda los tornillos en un recipiente o caja. Los necesitarás más adelante.
Retire con cuidado el ventilador de los LEDs UV de la impresora. Colócalo junto a la impresora. No es necesario desconectar el cable del ventilador.

Paso 8 Retirando el cable del ventilador

Retirando el cable del ventilador
Retirando el cable del ventilador
Retirando el cable del ventilador
Mira en la abertura de la parte inferior de la impresora ligeramente desde arriba y localiza el mazo de cables.
Algunas unidades tienen fijado el mazo de cables con dos bridas. Corta esas bridas, pero ¡¡¡EVITA CORTAR LOS CABLES!!!
Algunas unidades tienen fijado el mazo de cables con dos bridas. Corta esas bridas, pero ¡¡¡EVITA CORTAR LOS CABLES!!!

Paso 9 Retirando el conjunto del ventilador radial

Retirando el conjunto del ventilador radial
Retirando el conjunto del ventilador radial
Retirando el conjunto del ventilador radial
Retirando el conjunto del ventilador radial
Afloja y retira el tornillo del lado derecho del soporte.
Sujeta el ventilador con la mano y afloja el tornillo del lado izquierdo del soporte.
Guarde los tornillos en un recipiente o caja. Los necesitarás más adelante.
Coloca con cuidado el conjunto del ventilador junto a la impresora.

Paso 10 Retirando el conjunto del ventilador

Retirando el conjunto del ventilador
Retirando el conjunto del ventilador
Retirando el conjunto del ventilador
Retirando el conjunto del ventilador
Mira desde el lado derecho y comprueba si tu impresora tiene una abrazadera en el mazo de cables que incluye el cable del ventilador. Corta la brida. ¡EVITA CORTAR LOS CABLES!!!
Retira el cable del ventilador de la impresora.
Gira el conjunto del ventilador y retira los dos tornillos del ventilador (pieza impresa).
Gira el ventilador a la posición anterior y desmonta el soplador (pieza impresa) y el ventilador.

Paso 11 Retirando el conjunto del ventilador

Retirando el conjunto del ventilador
Retirando el conjunto del ventilador
Retirando el conjunto del ventilador
Retirando el conjunto del ventilador
Hay dos versiones diferentes del montaje del ventilador. Selecciona tu versión y sigue los pasos adecuados:
NUEVA versión - (segunda imagen) el ventilador se sujeta con dos tornillos accesibles desde la parte frontal del ventilador (lado de la turbina). Para esta versión, salta a Desmontar el ventilador (nueva versión).
Versión ANTIGUA - (tercera imagen) El ventilador está sujeto con dos tornillos accesibles desde la parte trasera del conjunto del ventilador (parte trasera del soporte del ventilador). El diseño antiguo puede tener dos tipos de tornillos diferentes. Para esta versión, salta a Desmontar el ventilador (versión antigua)

Paso 14 Nuevo ventilador: preparación de las piezas

Nuevo ventilador: preparación de las piezas
Nuevo ventilador: preparación de las piezas
Nuevo ventilador: preparación de las piezas
Nuevo ventilador: preparación de las piezas
Para los siguientes pasos, por favor prepara:
Nuevo ventilador (1x)
Junta del ventilador (1x)
Junta del ventilador (1x)
Tornillo M5x10r (2x) ANTIGUO Soporte del ventilador
Tornillo M3x20r (2x) NUEVO Soporte del ventilador
Tornillo M3x20r (2x) NUEVO Soporte del ventilador

Paso 15 Pegado de la junta

Pegado de la junta
Pegado de la junta
Pegado de la junta
Pegado de la junta
Limpia la superficie superior del ventilador (el lado con la turbina), antes de aplicar la junta. Se recomienda utilizar IPA y toallitas de limpieza o toallas de papel.
Retira la parte central de la junta, sólo necesitará el "borde" exterior.

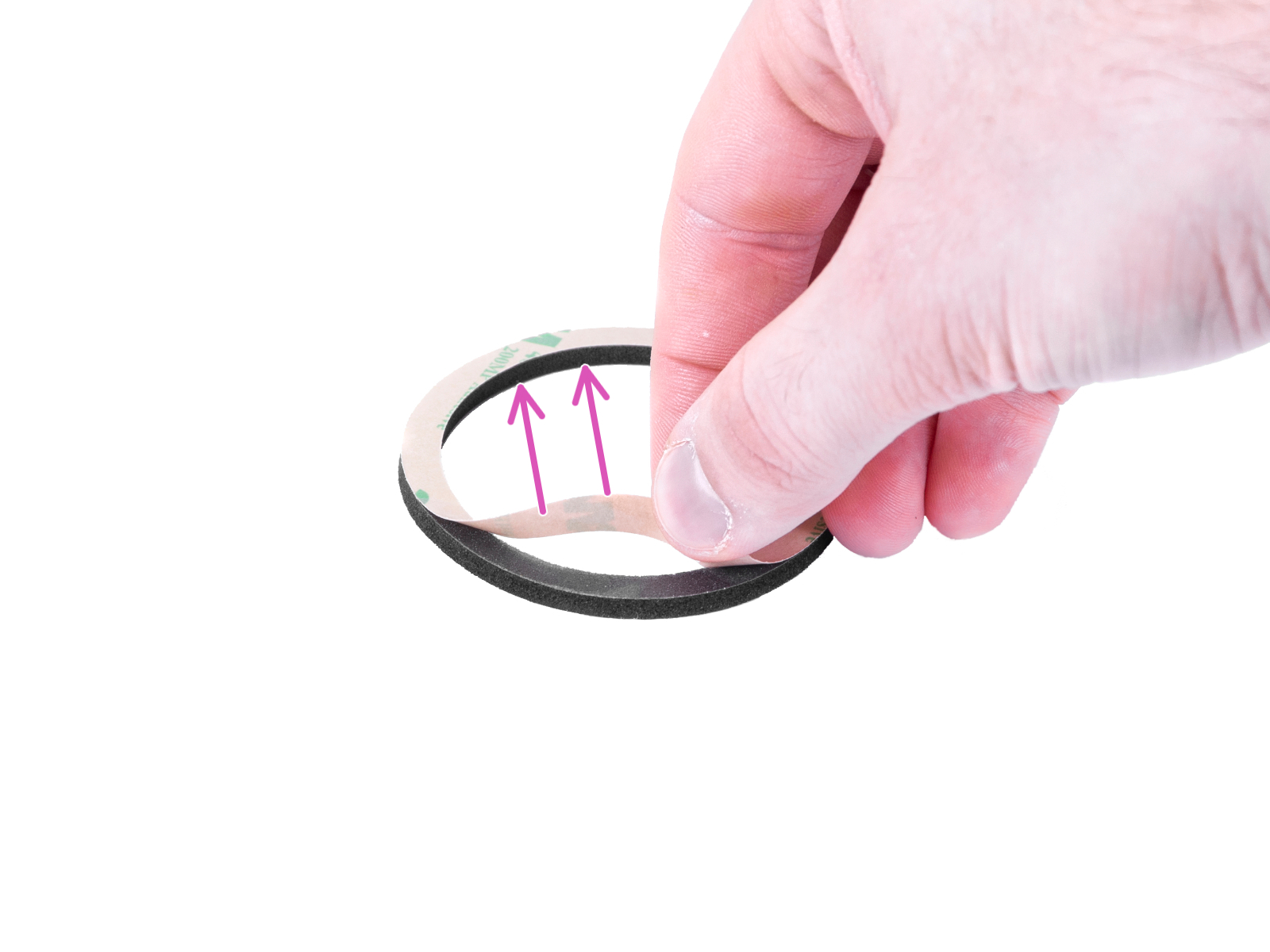

Despega la película protectora (papel).
Coloca la junta en el ventilador como en la imagen, con el pegamento hacia abajo. Presiónalo alrededor para asegurar un contacto completo entre la junta y el ventilador.
¡Asegúrate de que ninguna parte de la junta interfiera con una pieza giratoria (central) del ventilador!

Paso 16 Montaje del nuevo ventilador (nueva versión)

Montaje del nuevo ventilador (nueva versión)
Montaje del nuevo ventilador (nueva versión)
Montaje del nuevo ventilador (nueva versión)
Montaje del nuevo ventilador (nueva versión)
¡Asegúrate de que ninguna parte de la junta interfiera con una pieza giratoria (central) del ventilador!
Coloca el ventilador y el soporte del ventilador como en la imagen. Observa las flechas para asegurar la orientación correcta del ventilador.
El lado izquierdo del ventilador.
El lado derecho del ventilador.
Pasa el cable a través del agujero.
Coloca el ventilador en las columnas y deslízalo con cuidado hasta el fondo. Intenta empujar por igual para asegurarte de que el ventilador esté siempre nivelado.
Sujeta el ventilador con dos tornillos M3x20r. Apriétalos con mucho cuidado, o podrías romper la carcasa del ventilador.

Paso 19 Montaje del ventilador

Montaje del ventilador
Montaje del ventilador
Montaje del ventilador
Montaje del ventilador
Sujeta el ventilador y el soplador como se muestra y apúntalos el uno al otro.
Sujeta el ventilador y el soplador como se muestra y apúntalos el uno al otro.
Gira el conjunto. Inserta y aprieta dos tornillos M3x5 (que retiraste antes) en la pieza de plástico y sujeta ambas piezas.

Paso 20 Montaje del conjunto del ventilador

Montaje del conjunto del ventilador
Montaje del conjunto del ventilador
Montaje del conjunto del ventilador
Introduce el montaje del ventilador en la impresora. La lámina metálica (soporte del ventilador) tiene que estar situada detrás de la barra de soporte.
Sujeta el conjunto con la mano y fíjalo con el tornillo avellanado M3x10b a través del orificio de tornillo izquierdo.
Sujeta el conjunto con la mano y fíjalo con el tornillo avellanado M3x10b a través del orificio de tornillo izquierdo.
Sujeta el conjunto con la mano y fíjalo con el tornillo avellanado M3x10b a través del orificio de tornillo izquierdo.

Paso 21 Guiando el cable del ventilador

Guiando el cable del ventilador
Guiando el cable del ventilador
Guiando el cable del ventilador
Guiando el cable del ventilador
Sujeta el conjunto con la mano y fíjalo con el tornillo avellanado M3x10b a través del orificio de tornillo izquierdo.
Toma el conector del cable del ventilador y guíalo hacia el interior de la impresora junto al mazo de cables.
Desde la abertura de la parte inferior de la impresora, toma el cable del ventilador y tira de él con cuidado. No es necesario tirar de toda la longitud del cable. Basta con lo que se muestra en la imagen.

Paso 22 Guiando el cable del ventilador

Guiando el cable del ventilador
Guiando el cable del ventilador
Guiando el cable del ventilador
Guiando el cable del ventilador
Guía el cable hacia el interior de la impresora y empújalo a través del hueco entre la placa electrónica y la base de la impresora. Guía el cable hacia el exterior de la electrónica.
Conecte el conector del cable del ventilador en la ranura vacía de la placa electrónica.

Paso 23 Montaje del ventilador de los LEDs UV

Montaje del ventilador de los LEDs UV
Montaje del ventilador de los LEDs UV
Montaje del ventilador de los LEDs UV
Montaje del ventilador de los LEDs UV
Empuja todos los cables del interior de la impresora hacia abajo en la medida de lo posible. No debe haber ningún cable en la zona del ventilador de los LEDs UV.
Reúne la mayor cantidad posible de cable del LED UV en el lado izquierdo de la impresora. Empuja el cable hasta el borde de la abertura.
Cierra el ventilador del LED UV. Evita pellizcar el cable del ventilador LED UV.

Paso 24 Terminando con el ventilador de los LEDs UV

Terminando con el ventilador de los LEDs UV
Terminando con el ventilador de los LEDs UV
Terminando con el ventilador de los LEDs UV
Terminando con el ventilador de los LEDs UV
Asegúrate de no pellizcar el cable comprobando de que la tapa esté a ras de la superficie de la impresora.
Alinea los agujeros después de cerrar el ventilador LED UV.
Alinea los agujeros después de cerrar el ventilador de los LEDs UV.
Alinea los agujeros después de cerrar el ventilador de los LEDs UV.

Paso 25 Gestión de cables

Gestión de cables
Gestión de cables
Organiza todos los cables según la imagen.
Asegúrate de que ningún cable sobresale de la impresora.

Paso 26 Conexión del botón de encendido

Conexión del botón de encendido
Conexión del botón de encendido
Conexión del botón de encendido

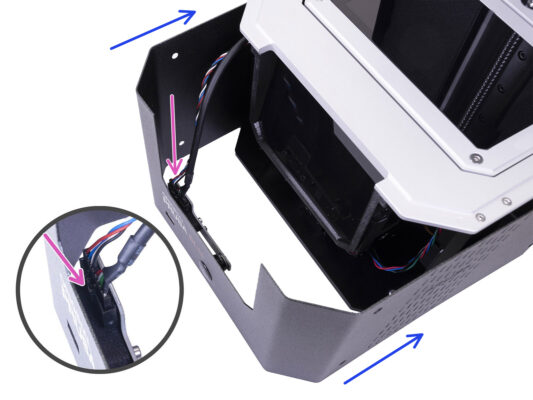

Desliza la tapa hasta la mitad de la impresora y para, primero debemos conectar el USB frontal y el botón de encendido.
¡Evita pellizcar los cables!

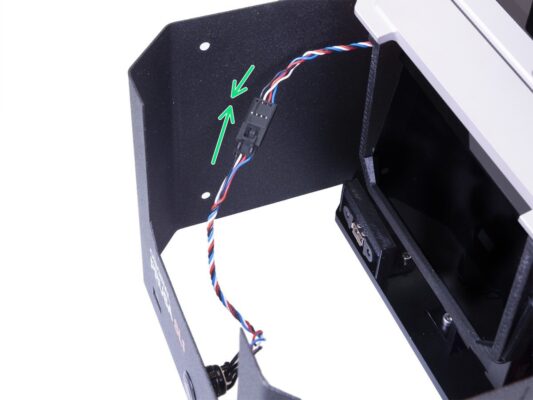

NUEVO DISEÑO: Mira desde arriba en la cubierta frontal y conecta el cable de alimentación y USB. Asegúrate de que el clip de seguridad hace "clic".
NUEVO DISEÑO: Mira desde arriba en la cubierta frontal y conecta el cable de alimentación y USB. Asegúrate de que el clip de seguridad hace "clic".

Paso 27 Montando la tapa

Montando la tapa
Montando la tapa
Montando la tapa
Desliza la tapa sobre la impresora y sujétala en un lado con dos tornillos avellanados M3x5b. No los aprietes fuerte todavía. Cambia al otro lado y repite el procedimiento.
Tan pronto como la tapa esté alineada y parcialmente asegurada, añade los tornillos restantes y apriétalos todos en ambos lados.

Paso 28 Montando la tapa

Montando la tapa
Montando la tapa
Montando la tapa
Dale la vuelta la impresora.
Desliza la tapa sobre la impresora y sujétala en un lado con dos tornillos avellanados M3x5b. No los aprietes fuerte todavía. Cambia al otro lado y repite el procedimiento.
Tan pronto como la tapa esté alineada y parcialmente asegurada, añade los tornillos restantes y apriétalos todos en ambos lados.

Paso 29 Probando la funcionalidad adecuada

Probando la funcionalidad adecuada
Probando la funcionalidad adecuada
Probando la funcionalidad adecuada
Conecta la impresora y enciéndela.

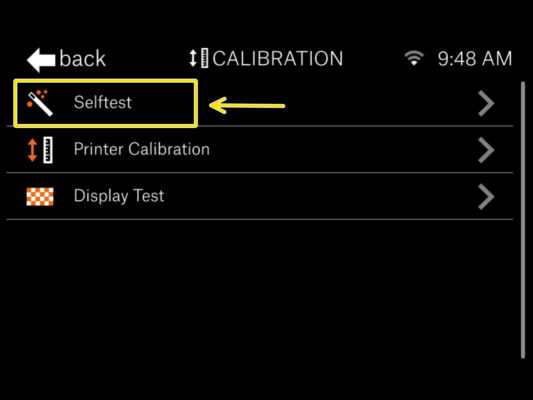

En la pantalla táctil, ves a Inicio -> Ajustes -> Calibración -> Selftest.
Ejecuta el Selftest y sigue las instrucciones que aparecen en la pantalla.
El Selftest tarda sólo unos minutos y necesitará la interacción del usuario. Si no aparece ningún mensaje de error durante el Selftest, todo está bien.

Paso 30 ¡Ya está!

¡Ya está!
¡Ya está!
¡Excelente trabajo! Acabas de cambiar el ventilador de tu impresora SL1S SPEED.
