Vylepšení Prusa CORE One na CORE One+

Tento článek vás provede vylepšením tiskárny Prusa CORE One na Prusa CORE One+ při použití komunitní verze jednotlivých upgradů. Zmiňuje všechny součástky potřebné k vylepšení a poskytuje instrukce pro každou relevantní část tiskárny. Některé součástky je nutné vytisknout a několik dalších je nutné zakoupit. Většinu byste neměli mít problém sehnat ve standardním železářství.

Nové klíčové prvky CORE One+

• Automatické otevírání a zavírání ventilační mřížky reguluje větrání tiskové komory v závislosti na nastavené teplotě. To zajišťuje optimální prostředí pro všechny materiály, z nichž budete tisknout, předchází kroucení výtisků a vylepšuje přilnavost i soudržnost modelu.
• Vylepšený boční senzor filamentu má nyní hardwarové tlačítko, které zajišťuje spolehlivé zavádění materiálu TPU bez zasekávání filamentu.

Jaké části lze vylepšit

• Nextruder a horní panel s ventilační mřížkou
• Boční senzor filamentu
• Držák cívky

Potřebné součástky

Tištěné části

Následující díly je nutné vytisknout a připravit ještě před tím, než se pustíte do upgradu. V závislosti na vystavení jednotlivých dílů vyšším teplotám a mechanické námaze doporučujeme použít různé materiály. Níže najdete seznam všech tisknutelných částí a doporučení stran použitého materiálu.

Doporučené tiskové nastavení pro díly z PETG

• Výška vrstvy: 0.2 mm
• Výplň: 20 %
• Vzor výplně: Mřížka
• Límec: Volitelný (doporučujeme pro velmi malé díly)

Doporučené tiskové nastavení pro díly z PCCF

C1+ UPG VENT BLOCK B

• Výška vrstvy: 0.2 mm
• Výplň: 20 %
• Vzor výplně: Mřížka
• Límec: Doporučeno

C1+ PRINTHEAD COVER RIGHT LEVER

• Výška vrstvy: 0.2 mm
• Výplň: 50 %
• Vzor výplně: Mřížka
• Perimetry: 3
• Límec: Doporučeno

Mechanické díly a spojovací materiál

Postup upgradu

Předtím, než začnete a než rozeberete svou tiskárnu si přečtěte celý návod.
Ujistěte se, že máte připravené:

• všechny potřebné nové díly,
• všechny vytištěné části,
• veškeré potřebné nářadí,
• čistou a dobře osvětlenou pracovní desku.

Upgrade Nextruderu

Následující instrukce vás provedou instalaci páčky na Nextruderu pro automatické otevírání a zavírání ventilační mřížky.

• Abyste se dostali k Nextruderu shora, nejprve odstraňte horní panel, jak je popsáno ve vlastním návodu Odstranění horního panelu.
• Na pravé straně Nextruderu povolte dva šrouby M3, které zajišťují díl Print-head-cover-right.
• Odstraňte díl Print-head-cover-right. Tento díl můžete odložit, už jej nebudete dále potřebovat.

• Umístěte C1+ PRINTHEAD COVER RIGHT LEVER na místo dílu Print-head-cover-right a zajistěte ho dvěma šrouby M3x6.

Upgrade horního panelu

V následujících krocích vás provedeme instalaci dílu na horní ventilační mřížku, aby fungovalo její automatické otevírání a zavírání.

• Položte horní panel na pracovní desku, ventilační mřížka musí směřovat dolů.
• Povolte všechny šrouby na ventilační mřížce a vyjměte je.
• Opatrně vysuňte ventilační mřížku zespodu, ale ponechte ji zarovnanou tak, jak původně byla.
  • Nyní převraťte ventilační mřížku o 180 °.
    Otvory na šrouby jsou posunuté; jejich otočením se přesunou na opačnou stranu, čímž se zajistí jejich správné zarovnání s blokem ventilace, který připevníme v následujících krocích.



• Zasuňte ji znovu pod horní panel a zarovnejte ji podle ventilačních otvorů.
  • Vložte tři šrouby M3x10rT s podložkami do tří otvorů na horním panelu.

• Opatrně zvedněte celou sestavu a přidržujte při tom jednotlivé díly na místě.

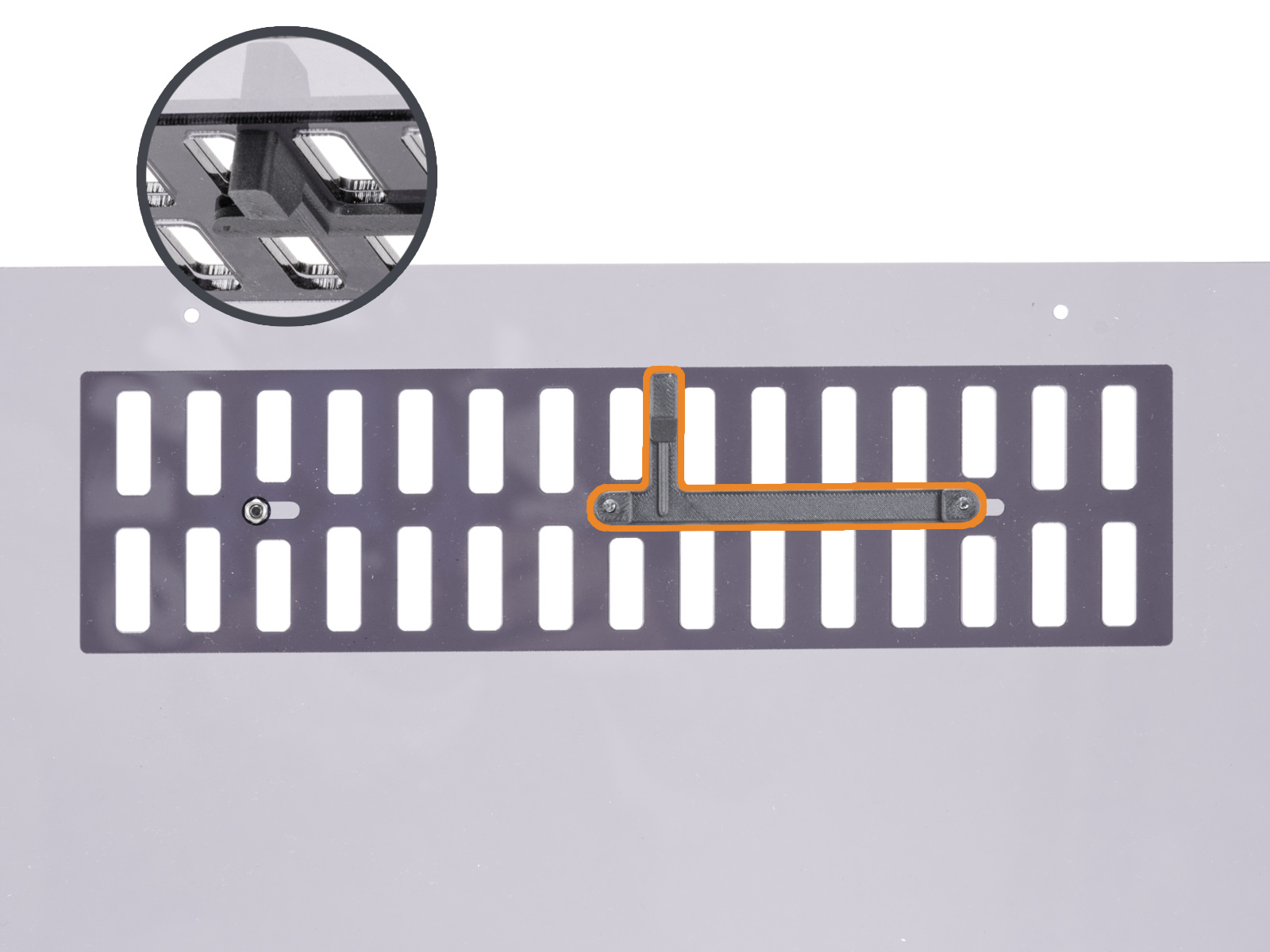

• Umístěte díl C1+ UPG VENT BLOCK B na šroubky a utáhněte je, ale ne zcela.
  • Ujistěte se, že díl je správně orientován.
  • Poznámka: Při utahování šroubů můžete narazit na silnější odpor, je to dáno tím, že v díle nejsou závity a vzniknou až zaříznutím při utahování.

• Zašroubujte matku M3nN do šroubku napravo. Neutahujte jej zcela; v této fázi byste neměli žádný ze šroubků dotahovat naplno, protože mřížka se musí stále volně pohybovat.
• Nyní odložte panel stranou na bezpečné místo.

Upgrade bočního senzoru filamentu a držáku cívky

V následujících krocích vás provedeme upgradem senzoru filamentu, který dostane úplně nové tělo s mechanickým přepínačem. Součástí tohoto postupu je také výměna držáku cívky za nový.

• Pomocí kroků 1-8 z návoduJak vyměnit boční senzor filamentu (CORE One) odstraňte pravou bočnici a odpojte IR senzor filamentu z celé sestavy.
• Zatlačte černou objímku dovnitř senzoru, aby se uvolnila PTFE trubička. Trubičku odstraňte za stálého tlaku vyvíjeného na objímku.
• Vyjměte senzor filamentu z tiskárny.
• Uvolněte šrob , který zajišťuje páčku a odstraňte ji z těla senzoru.
  • Vyjměte a bezpečně uschovejte kovovou kuličku ze sestavy senzoru filamentu. Brzy ji budete znovu potřebovat.
• Vyjměte černou objímku a odložte ji stranou, bezpečně ji ale uschovejte. Za chvilku ji budete znovu potřebovat.

• Nyní je na na čase pokusit se vyjmout následující díly ze sestavy:
  • 2x magnet 10x6x2 - z těla senzoru a páčky
  • 2x matka M3nS - z těla senzoru

• Zatlačte dvě matky M3nS do nového těla senzoru - C1+ FILAMENT SENSOR BODY. Ujistěte se, že jsou matky zasunuty, jak nejhlouběji to jde.
• Zatlačte a zacvakněte černou objímku do těla nového senzoru filamentu.
• Vložte jeden magnet 10x6x2 do nové páčky -  C1+ FILAMENT SENSOR LEVER.

• Vložte kovovou kuličku a následně i novou páčku do těla senzoru. Páčku zajistěte šroubem M3x10. Neutahujte jej ale příliš, páčka se musí stále volně pohybovat.
• Vložte druhý magnet 10x6x2 do dílu C1+ FILAMENT SENSOR SWITCH. Magnet musí být umístěn tak, aby odpuzoval magnet na páčce.
  • Do sestavy vložte přepínač a otestujte ho. Pokud se magnety přitahují, jednoduše magnet vyjměte z přepínače a otočte ho.
• Na tiskárně pak zasuňte PTFE trubičku do těla nového senzoru tak daleko, jak to jen jde.
  • Na sestavě pak vložte kabel IR senzoru do připravené mezery. Černý konektor by se měl nacházet přibližně uprostřed základny senzoru.
  • Nyní vložte samotný IR senzor do vlastní mezery podle nákresu.
  • Páčka musí přesně zapadnout do optické brány senzoru.
  • Ujistěte se, že konektor ani kabely nebrání páčce přepínače, kvůli čemuž by celý senzor nefungoval správně.

• Použijte 1,5mm inbusový klíč a připevněte senzor na místo pomocí šroubu M2x8.
• Před zakrytím senzoru filamentu několikrát přepněte přepínač a po otestování ho nechte v poloze ZAPNUTO (poznáte to podle symbolu X).
• Umístěte díl C1+ FILAMENT SENSOR COVER na tělo sestavy a upevněte ho dvěma šrouby M3x8.
  • Neutahujte šroub uprostřed! Jinak by senzor přestal pracovat správně.
• Připravte si pravou bočnici a odstraňte čtyři šrouby, které zajišťují držák cívky. Pak držák cívky sejměte.
• Položte díl PUCK UNIVERSAL na krabici po filamentu tak, aby díry pro šrouby směřovaly nahoru.
  • Položte pravou bočnici přes díl PUCK UNIVERSAL a zarovnejte otvory v obou dílech.
  • Přišroubujte díl PUCK UNIVERSAL k bočnici pomocí čtyř šroubů M3x10rT a pevně je utáhněte.

• Umístěte pravou bočnici na tiskárnu a zajistěte ji devíti nylonovými nýty. Můžete zde znovu použít ty původní.
• Vezměte madlo vytáhněte z ní PTFE trubičku.
• Protlačte šroub M3x10rT skrze pravý otvor na madlu.
  • Umístěte madlo na bočnici a protlačte šroub skrze otvor do tiskárny.
  • Zevnitř tiskárny zarovnejte sestavu senzoru filamentu na přesahující šroub M3x10rT a utáhněte ho.
  • Stejným způsobem vložte a utáhněte i druhý šroub M3x10rT.

• Zatlačte PTFE trubičku skrze objímku na madle až do senzoru filamentu.
• Nasuňte o-kroužek 25x3.5 mmna díl SPOOLHOLDER STATIC.
• Nasaďte díl SPOOLHOLDER STATIC na PUCK UNIVERSAL a otočte jím po směru hodinových ručiček , abyste ho zajistili na místě.
• A nakonec připevněte upgradovanou bočnici zpět na tiskárnu. Zajistěte ji nylonovými nýty.

První spuštění

Po dokončení tohoto vylepšení vám doporučujeme provést self-test a opětovnou kalibraci senzoru filamentu. Ujistěte se, že mechanický přepínač je v poloze ZAPNUTO (přepínač je nahoře).

Abyste povolili automatické otevírání a zavírání ventilační mřížky, jděte do Nastavení -> Hardware -> Ovládání ventilace komory a nastavte volbu Auto.
