⬢Do kolejnego etapu przygotuj:

⬢Stół grzewczy MK52 24V (1x)

⬢Przewód zasilający (1x)

⬢Śruba M3x10 (2x)

⬢Podkładka M3/3,2/9/0,8 (2x)

⬢Nakrętka samokontrująca M3nN (2x)

⬢Prawidłowe podłączenie przewodów zasilających JEST BARDZO WAŻNE. Spójrz na złącza zanim zaczniesz montaż. Lewe złącze, oznaczone jako "GND" musi być połączone z CZARNYM PRZEWODEM.

⬢Umieść czarny przewód nad złączem z napisem "GND". Upewnij się, że używasz okrągłego konektora.

⬢Umieść podkładkę nad złączem przewodu.

⬢Wsuń śrubę M3x10 do końca.

⬢Przytrzymaj śrubę i ostrożnie obróć podgrzewany stół do góry nogami.

⬢Umieść nakrętkę M3nN na śrubie i dokręć lekko.

⬢Obróć podgrzewany stół z powrotem na drugą stronę i dokręć śrubę. Będziemy potrzebowali ustawić pozycję przewodów w następnym kroku, więc nie dokręcaj śruby zbyt mocno!.

⬢Powtórz powyższą procedurę dla drugiego (czerwonego) przewodu.

⬢CZARNY przewód musi być podłączony do złącza oznaczonego "GND"

⬢CZERWONY przewód musi być podłączony do złącza oznaczonego "VCC"

⬢Konstrukcja pokrywy przewodów, która zostanie zamontowana później wymaga, aby złącza były skierowane nieznacznie w swoją stronę. Ściśnij je lekko ku sobie, ale zostaw między nimi odstęp!

Wygląd podgrzewanego stołu może różnić się od pokazanego na ostatniej ilustracji.

⬢Teraz dokręć obydwie śruby używając klucza imbusowego i szczypiec.

⬢Umieść nakrętki M3n w częściach drukowanych.

⬢Jeśli nie możesz wcisnąć nakrętki M3 do końca, to nie używaj nadmiernej siły. Wkręć dłuższą śrubę M3 z drugiej strony i dokręcaj ją, aż dociągniesz nakrętkę do dna gniazda. Uważaj, aby nie uszkodzić uchwytu przez zbyt mocne dokręcenie śruby!

W przypadku, gdy przewody zasilające są przymocowane śrubami (nie są lutowane), to pokrywa przewodów różni się nieznacznie od tej przedstawionej na ilustracji, ale procedura montażu jest taka sama.

⬢Na podgrzewanym stole umieść pokrywę przewodów (heatbed-cable-cover), tak aby przykryć przylutowane przewody i diodę LED.

⬢Dokręć pokrywę do podgrzewanego stołu za pomocą śruby M3x10 i klucza imbusowego. Uważaj, aby nie zagnieść (uszkodzić) żadnego z przewodów stołu.

⬢Poprowadź czarny przewód termistora obok przewodu podgrzewanego stołu i zawiń go kilka razy dookoła (spójrz na ilustrację).

Przewód termistora występuje w kolorze czarnym lub białym. Ich funkcjonalność jest taka sama.

⬢Owiń przewody podgrzewanego stołu owijką tekstylną. Zacznij od kilku centymetrów przewodu od strony osłony przewodów.

⬢Kiedy pierwsza pętla owijki będzie owinięta wokół przewodów, wsuń ją w pokrywę. Upewnij się, że jest wsunięta na minimum 5-6 mm.

⬢Zanim kontynuujesz owijanie reszty przewodów, musisz przymocować owijkę do pokrywy. Przejdź do następnego kroku.

⬢Umieść drugą część pokrywy na końcu owijki tekstylnej.

⬢Wsuń dwie śruby M3x10 i dokręć je. Postępuj ostrożnie, równomiernie dokręcając obie śruby.

⬢Twoja dokręcona pokrywa powinna wyglądać tak, jak na ostatniej ilustracji.

⬢Przesuń wózek osi Y (Y-carriage) do przodu i umieść podgrzewany stół za nim.

⬢Znajdź otwór w centralnej części wózka osi Y.

⬢Umieść jedną tulejkę na górze otworu.

Tulejka dystansowa zostanie umieszczona dokładnie na swoim miejscu w następnym kroku.

⬢Użyj klucza imbusowego do wyrównania części względem siebie. Wsuń go w otwór na środku podgrzewanego stołu i przez tulejkę dystansową.

⬢Po wyrównaniu umieść w otworze śrubę M3x12b (lub M3x14b).

⬢Wkręć śrubę, ale nie do końca.

⬢Przejdź do prawej strony stołu.

⬢Umieść kolejną tulejkę dystansową za pomocą szczypiec.

⬢Wsuń szczypce między stół a wózek osi Y.

⬢Użyj klucza imbusowego, aby wyrównać tulejkę dystansową.

⬢Po wyrównaniu części względem siebie, umieść w otworze śrubę i wkręć, ale nie do końca.

⬢Używając szczypiec, umieść tulejki dystansowe i śruby w pozostałych otworach. NIE DOKRĘCAJ śrub do końca.

⬢Po umieszczeniu wszystkich śrub na miejscu, dokręć je w następującej kolejności:

⬢Śruba centralna

⬢Pierwsze cztery śruby (krawędzie)

⬢Ostatnie cztery śruby (narożniki)

⬢Zlokalizuj cztery punkty mocowania na ramie osi YZ.

⬢Umieść zasilacz na ramie i przykręć śrubami M4x10r. Nie dokręcaj śrub do końca.

⬢Wsuń uchwyty zasilacza pod jego obudowę.

⬢Zabezpiecz zasilacz za pomocą dwóch śrub M3x10. Nie dokręcaj ich całkowicie. Musisz mieć możliwość przesunięcia zasilacza na uchwycie, aby prawidłowo ustawić drugie mocowanie.

⬢Wyrównaj położenie zasilacza i dokręć wszystkie 4 śruby.

⬢Poszukaj obudowy EINSY (Einsy-base) w swoim zestawie i porównaj z ilustracjami. Są dwie możliwości:

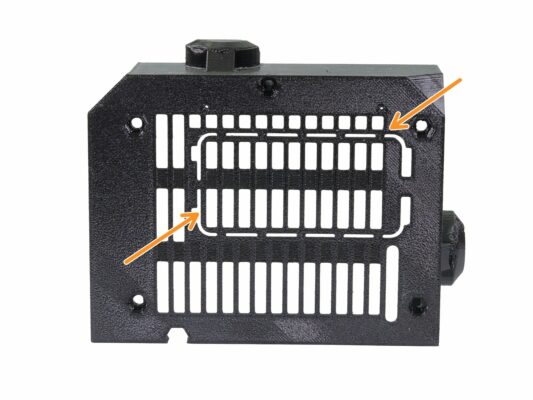

⬢Jeśli w zestawie posiadasz część w wersji B7/R3, która posiada wyjmowane okienko dla RPi Zero W, to przejdź do: 8. Montaż elektroniki (wersja B7/R3)

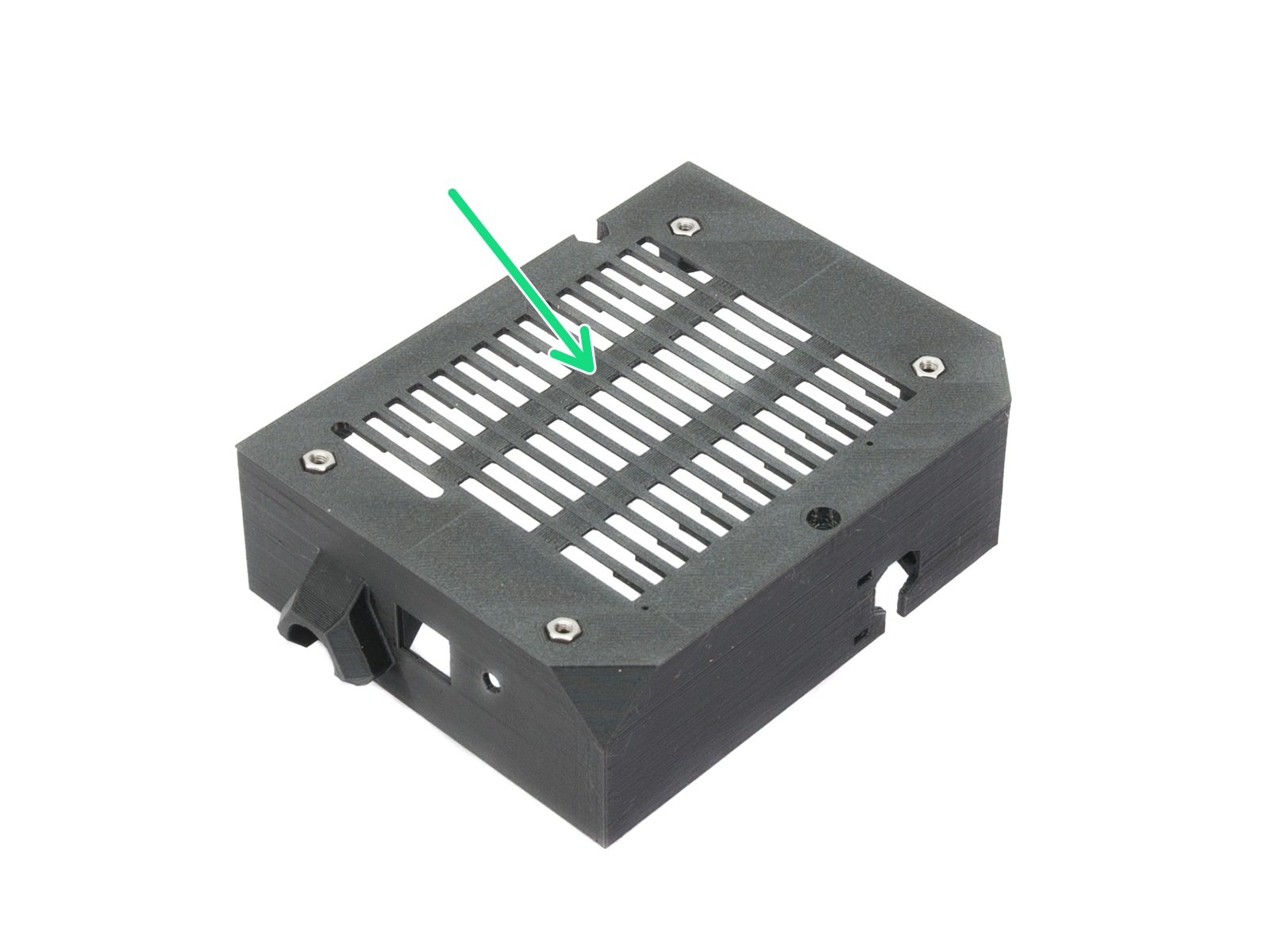

⬢Jeśli w zestawie posiadasz część w wersji B3/R2, która nie posiada wyjmowanego okienka, to przejdź do: 8. Montaż elektroniki (wersja B3/R2)
