1. Wprowadzenie

1. Wprowadzenie
Dotyczy:
Ostatnia aktualizacja 2 years ago
1. Wprowadzenie
 Poziom trudności
Bardzo łatwy
 Kroki
14
 Dostępne języki
CSDEENESFRIT

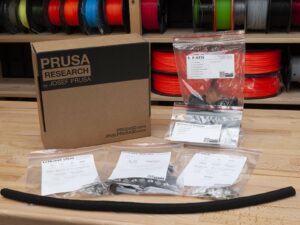

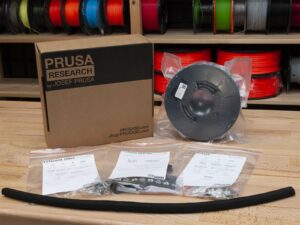

Krok 1 Przygotowanie zestawu aktualizacji

Przygotowanie zestawu aktualizacji
Przygotowanie zestawu aktualizacji
Przygotowanie zestawu aktualizacji
Witaj w przewodniku modernizacji Twojej Original Prusa i3 MK3 do Original Prusa i3 MK3S+
Przygotuj zestaw modernizacji dostarczony przez Prusa Research.
UWAGA: Zanim przystąpisz do demontażu ekstrudera, upewnij się, że masz wszystkie drukowane części potrzebne do aktualizacji!!!
Wszystkie części do wydrukowania znajdziesz tutaj: prusa3d.pl/elementy-do-druku/
Ta instrukcja dotyczy tylko aktualizacji do MK3S+ w wersji JEDNOMATERIAŁOWEJ (SINGLE MATERIAL).

Krok 2 Co zostanie zaktualizowane?

Co zostanie zaktualizowane?
Co zostanie zaktualizowane?
Co zostanie zaktualizowane?
Co zostanie zaktualizowane?
Aktualizacja MK3/MK3S do MK3S+ wprowadza następujące zmiany:
Ekstruder: ekstruder został przeprojektowany dla lepszej wydajności. Zestaw zawiera również czerwony czujnik filamentu, w najnowszej wersji sprzętowej. Jego zmianę zalecamy zarówno użytkownikom MK3, jak i MK3S.
Oś Y: nowe mocowania (oprawy) łożysk i nowe uchwyty prętów liniowych.
Pokrętło LCD: nowy wygląd, podobny do Original Prusa MINI (jest częścią paczki z G-code dla osi Y)
Oś X (opcjonalnie): nowe końcówki osi X z przeprojektowanym systemem naciągania paska. Ta aktualizacja jest opcjonalna, ponieważ jedyną zmianą jest łatwiejszy montaż drukarki.

Krok 3 Przygotowanie potrzebnych narzędzi

Przygotowanie potrzebnych narzędzi
Przygotowanie potrzebnych narzędzi
Do tej aktualizacji będziesz potrzebować:
Szczypce spiczaste (1x)
Klucz imbusowy 2,5 mm (1x)
Klucz imbusowy 2 mm (1x)
Klucz imbusowy 1,5 mm (1x)
Płaski wkrętak pomocny przy montażu paska (opcjonalnie)
Nie ma potrzeby zaciskania przewodów ani lutowania.
Narzędzia nie są dołączone.

Krok 4 Przewodnik po etykietach

Przewodnik po etykietach
Przewodnik po etykietach
Wszystkie pudełka i woreczki z częściami potrzebnymi do budowy są oznaczone etykietami.
Numer w nagłówku informuje, do którego rozdziału będziesz potrzebować tego woreczka (lub pudełka).

Krok 5 Użyj etykiet jako odniesienia

Użyj etykiet jako odniesienia
Użyj etykiet jako odniesienia
Użyj etykiet jako odniesienia
Większość etykiet jest w skali 1:1 - możesz wykorzystać je do identyfikacji części :-)
Możesz ich użyć jako odniesienia dla często używanych śrubek, nakrętek i rurek PTFE. Możesz również użyć dołączonego arkusza, który z drugiej strony zawiera naszą ściągawkę (Prusa Cheatsheet).
Arkusz Prusa CheatSheet jest dostępny na naszej stronie. Wydrukuj go w skali 100% - nie zmieniaj skalowania, inaczej nie zadziała.

Krok 7 Oznaczenie wersji części drukowanych

Oznaczenie wersji części drukowanych
Oznaczenie wersji części drukowanych
Większość części drukowanych w Original Prusa i3 MK3S+ jest oznaczonych wersją.
Seria Dx (np. D1) - są to części drukowane na farmie Prusa Research i wysyłane razem z zestawem.
Seria Rx (np. R6) - to części dostępne do pobrania z naszej strony prusa3d.pl/elementy-do-druku i wydrukowania we własnym zakresie. Są identyczne do tych drukowanych przez nas.
Jeśli masz problem z którąś z drukowanych części podczas montażu, spróbuj odnaleźć takie oznaczenie i przekaż je naszemu zespołowi pomocy technicznej.

Krok 8 Części drukowane we własnym zakresie

Części drukowane we własnym zakresie
Części drukowane we własnym zakresie
Części drukowane we własnym zakresie
Części drukowane we własnym zakresie
Zanim przystąpisz do demontażu, musisz wydrukować wszystkie potrzebne części. Zwróć uwagę, że gotowe pliki G-code do MK3 różnią się od tych do MK3S!!!
Do aktualizacji MK3/MK3S do MK3S+ potrzebne jest wydrukowanie części ekstrudera, które są podzielone na więcej plików G-code. Użyj dołączonego CZARNEGO PETG lub podobnego materiału. Filament powinien być koloru czarnego, aby uniknąć możliwych problemów.
Paczka z plikami STL i G-code jest dostępna tutaj: prusa3d.pl/elementy-do-druku/
Przy drukowaniu części zalecamy użycie PrusaSlicer z warstwą o wysokości 0,2 mm i wypełnieniem typu kratka (grid) o gęstości 20%, bez podpór!

Kanał wentylatora wydruku (fan-shroud) powinien być wydrukowany z ASA/ABS!!! Ta część została dołączona do paczki.

Jeśli kanał to Twój własny wydruk, musisz usunąć wewnętrzną podporę, która jest drukowana wraz z tym elementem.

Krok 10 Jesteśmy tu dla Ciebie!

Jesteśmy tu dla Ciebie!
Jesteśmy tu dla Ciebie!
Jesteśmy tu dla Ciebie!
Problemy z instrukcją, brakuje śrubek lub część drukowana jest pęknięta? Powiedz nam o tym!
Możesz skontaktować się z nami w następujący sposób:
Komentując poszczególne etapy instrukcji.
Przez nasz Live Chat czynny 24/7 na shop.prusa3d.com
Przez e-mail info@prusa3d.com

Krok 11 Pro tip: wciąganie nakrętek

Pro tip: wciąganie nakrętek
Pro tip: wciąganie nakrętek
Pro tip: wciąganie nakrętek
Pro tip: wciąganie nakrętek
Części drukowane 3D są bardzo dokładne, jednak mogą wystąpić pewne odchyłki. To samo dotyczy nakrętek.
Może się zdarzyć, że nakrętka nie będzie chciała wejść w gniazdo lub będzie z niego wypadać. Zobaczmy, co zrobić w takich przypadkach:
Nakrętka nie chce wejść w gniazdo: użyj śruby z gwintem na całej długości (np. M3x10, M3x18) i wkręć ją z drugiej strony otworu. Nakrętka będzie wciągana w gniazdo podczas dokręcania. Wykręć śrubę po dociągnięciu nakrętki.
Nakrętka wypada: przyklej kawałek taśmy, aby tymczasowo przytrzymać nakrętkę na miejscu i odklej ją, gdy wkręcisz śrubę. Nie zalecamy używania kleju, ponieważ może on zanieczyścić gwint, co uniemożliwi prawidłowe dokręcenie śruby.
Podobizna Josefa oznacza, że w tym momencie zalecamy "technikę wciągania nakrętki" ;)
Części na ilustracjach są pokazane jako przykład.

Krok 12 Ważne: ochrona elektroniki

Ważne: ochrona elektroniki
Ważne: ochrona elektroniki
UWAGA: Chroń elektronikę przed wyładowaniami elektrostatycznymi (ESD). Nie wyciągaj elementów elektronicznych z torebek antystatycznych do czasu ich użycia!
Poniżej znajdziesz kilka porad dotyczących ochrony elektroniki:
Przechowuj elektronikę w torebkach antystatycznych do czasu, aż instrukcja wskaże konieczność ich montażu.
Trzymaj płytki tylko za krawędzie, gdy się nimi posługujesz. Nie dotykaj czipów, kondensatorów ani innych części elektroniki.
Zanim dotkniesz jakiegokolwiek elementu elektronicznego, dotknij jakiejkolwiek przewodzącej (np. stalowej) konstrukcji, aby rozładować swój ładunek elektrostatyczny.
Zachowaj szczególną ostrożność w pokojach z dywanami, ponieważ są one źródłem ładunków elektrostatycznych.
Ubrania wełniane i z pewnych syntetycznych włókien mogą łatwo gromadzić ładunki elektrostatyczne. Bezpieczniej jest nosić odzież bawełnianą.

Krok 13 Jak skutecznie ukończyć montaż

Jak skutecznie ukończyć montaż
Jak skutecznie ukończyć montaż
Jak skutecznie ukończyć montaż
Aby poprawnie zmontować urządzenie, przestrzegaj dokładnie poniższych instrukcji:
Zawsze najpierw przeczytaj całą instrukcję dot. danego etapu - pomoże Ci w pełni zrozumieć, co musisz zrobić.
Nie oglądaj samych obrazków! To nie wystarczy, a instrukcje pisemne są tak zwięzłe, jak to możliwe. Przeczytaj je.
Przeczytaj komentarze od innych użytkowników - są świetnym źródłem pomysłów. My również je czytamy i zawieramy w instrukcjach, aby poprawić proces montażu.
Nie stosuj zbyt dużej siły - części drukowane są wytrzymałe, ale nie są niezniszczalne. Jeśli coś nie pasuje, to dwa razy sprawdź, co robisz.
Najważniejsze to czerpać radość z budowy. Buduj razem z dziećmi, przyjaciółmi lub partnerem/partnerką. Nie bierzemy jednak odpowiedzialności za ewentualne kłótnie ;)
UWAGA: Zanim przystąpisz do demontażu ekstrudera, upewnij się, że masz wszystkie drukowane części potrzebne do aktualizacji!!!
