Assemblage de la Prusa INDX Core One avec la mise à niveau Gen 2

Si vous avez reçu votre kit de conversion Prusa CORE One INDX avec la mise à niveau Prusa CORE One+ Gen 2 ou si vous avez acheté la mise à niveau Gen 2 séparément et souhaitez installer les deux en même temps, cet article vous aidera dans ce processus. Lisez attentivement les instructions et les informations contenues dans cet article.

Si vous avez reçu la mise à niveau CORE One+ GEN 2 dans le cadre de votre kit de conversion Prusa INDX, veuillez noter que toutes les pièces de la mise à niveau GEN 2 (courroies, poulies, entretoises, fixations, etc.) sont incluses dans la boîte UPGRADE.

Fixation de l'entretoise du plateau - à droite, informations complémentaires

Suivez le guide Prusa INDX depuis le début.

Continuez à suivre les instructions du guide Prusa INDX jusqu'à ce que vous ayez terminé l'étape FIXATION DE L'ENTRETOISE DU PLATEAU - DROITE, lisez ensuite les instructions ci-dessous dans cet article :

Avant de passer à l'étape suivante dans le guide Prusa INDX, il faut débrancher les câbles des moteurs X et Y et retirer le panneau latéral gauche et le capot de l'imprimante pour permettre les mises à niveau GEN 2.

Suivez les instructions ci-dessous :

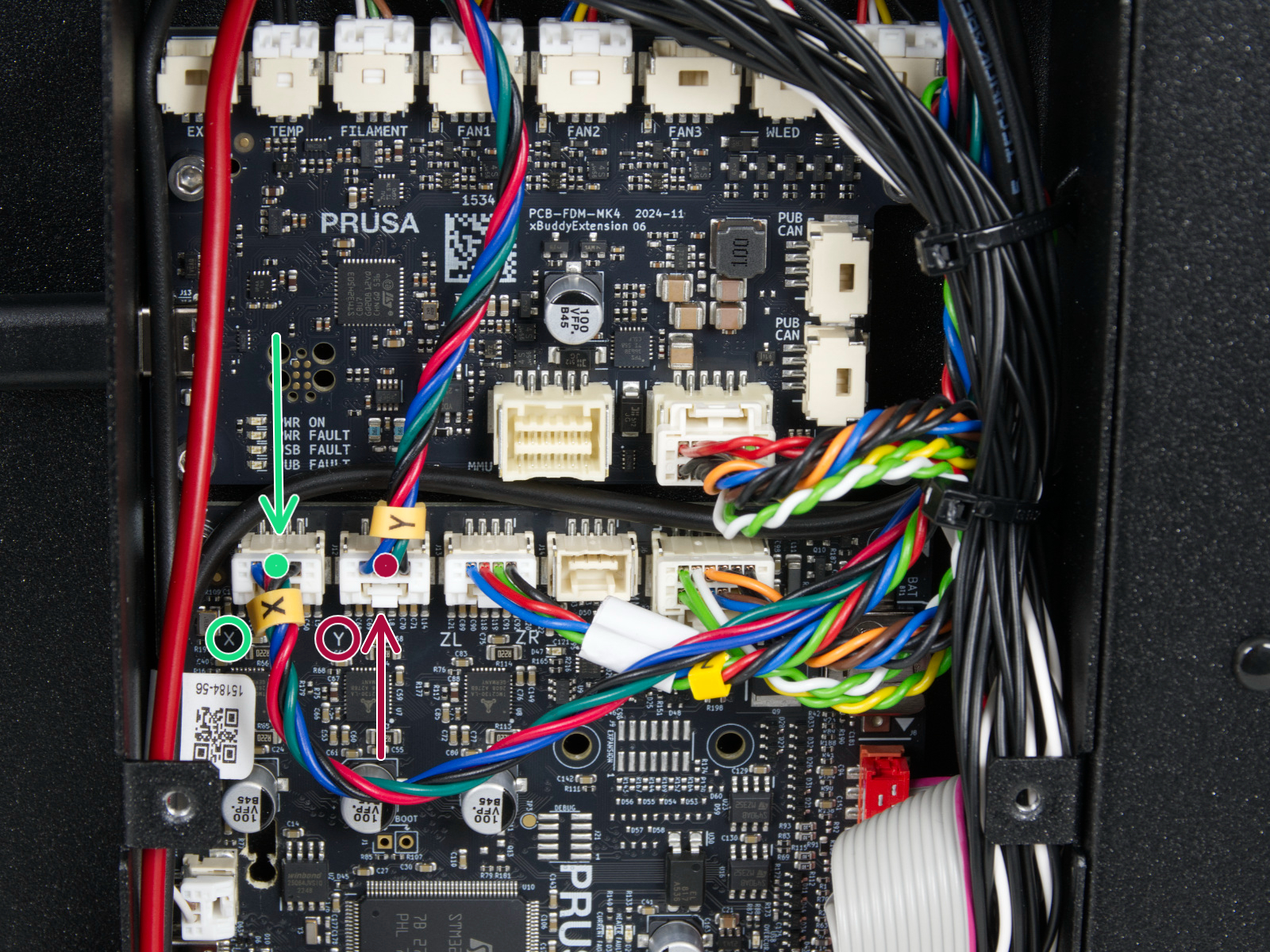

• Appuyez sur le loquet de sécurité pour déconnecter les câbles des moteurs X et Y de la carte xBuddy située à l'arrière de l'imprimante.

• Tirez légèrement et délicatement sur les câbles des moteurs X et Y pour créer un peu de mou tout en maintenant les connecteurs à l'intérieur du compartiment électronique.

• Retirez les cinq rivets en nylon qui fixent le panneau transparent latéral supérieur gauche. Soutenez le capot à la main lors du retrait des derniers rivets pour éviter qu'il ne tombe.

• Retirez le capot latéral de l'imprimante et mettez-le de côté dans un endroit sûr et propre.

• Retirez les onze rivets en nylon qui fixent le panneau métallique latéral gauche. Soutenez le panneau à la main lors du retrait des derniers rivets pour éviter qu'il ne tombe.

• Retirez le panneau métallique de l'imprimante.

Une fois les moteurs débranchés et le panneau gauche et le couvercle retirés, retournez au guide Prusa INDX à l'étape RETRAIT DE L'ENTRETOISE DU PLATEAU ARRIÈRE, et continuez à partir de là.

• Vous remarquerez que le panneau gauche et le capot latéral sont toujours en place dans le guide de conversion Prusa INDX. Procédez comme si le panneau et le capot latéral gauche avaient été retirés selon le guide Prusa INDX.

Continuez à suivre les instructions du guide Prusa INDX jusqu'à ce que vous ayez terminé l'étape FIXATION DU CÂBLE DU CAPTEUR DE DÉCALAGE.

Retrait des anciens joints de dilatation

Passez au guide GEN 2, à l'étape RETRAIT DES ANCIENS JOINTS DE DILATATION, et continuez à partir de là.

• Vous remarquerez peut-être que le plateau d'impression du guide GEN 2 est appuyé contre l'arrière de l'imprimante. Suivez les instructions comme si le plateau chauffant avait été retiré ; cela n’affecte pas l’installation des joints de dilatation du plateau chauffant.

Continuez à suivre les instructions du guide GEN 2 jusqu'à ce que vous ayez terminé l'étape INSERTION DE L'ENTRETOISE DU PLATEAU CHAUFFANT.

Retrait du Bed-cable-cover-bottom

Retournez au guide Prusa INDX, à l'étapeRETRAIT DU BED-CABLE-COVER-BOTTOM, et continuez à partir de là.

• Les anciens joints de dilatation sont visibles sur une photo du guide Prusa INDX. Procédez comme si les joints de dilatation avaient été remplacés.

Continuez à suivre les instructions dans le guide Prusa INDX jusqu'à ce que vous ayez terminé l'étape LIBÉRATION DES COURROIES, puis lisez les instructions ci-dessous dans cet article :

Informations complémentaires et retrait des courroies

Avant de passer à l'étape suivante, nous devons retirer le panneau latéral et le capot latéral droit de l'imprimante pour mettre en œuvre les mises à niveau GEN 2.

Suivez les instructions ci-dessous :

• Retirez les cinq rivets en nylon qui fixent le panneau transparent latéral supérieur droit. Soutenez le capot à la main lors du retrait du dernier rivet pour éviter qu'il ne tombe.

• Retirez le capot latéral de l'imprimante et mettez-le de côté dans un endroit sûr et propre.

• Retirez les onze rivets en nylon qui fixent le panneau latéral droit en acier. Soutenez le panneau à la main lors du retrait du dernier rivet pour éviter qu'il ne tombe.

• Retirez le panneau métallique de l'imprimante.

Après avoir retiré le panneau latéral et le capot droit, veuillez lire les informations et les instructions ci-dessous dans cet article avant de continuer :

Le tube PTFE menant au capteur de filament est retiré dans le guide Prusa INDX, mais est visible dans le guide GEN 2.

Le guide Bowden est visible sur les photos. Il est également refixé sur l'assemblage du moteur dans le guide GEN 2. Nous n'en aurons pas besoin pour le processus de conversion Prusa CORE One INDX ; vous pouvez le retirer de l'imprimante une fois qu'il sera détaché du support moteur.

Vis du belt-tensioner :

Lors des prochaines instructions de changement des courroies dans le guide GEN 2, nous recommandons d'utiliser le lubrifiant Prusa qui se trouve dans le sachet de visserie 2/2 du kit de conversion Prusa CORE One/+ INDX.

• Appliquez une petite quantité de lubrifiant Prusa sur l'extrémité des deux vis de tension de courroie M3x30 gauche et droite que vous avez retirées précédemment.
• Répartissez le lubrifiant uniformément sur tout le filetage et réinsérez les vis dans le tendeur de courroie.
• Ignorez cette étape lorsqu'elle apparaîtra plus tard dans le guide INDX.

Passez au guide GEN 2 à l'étape RETRAIT DES COURROIES, et continuez à partir de là.

Continuez à suivre les instructions du guide GEN 2 jusqu'à ce que vous ayez terminé l'étape GUIDAGE DE LA COURROIE SUPÉRIEURE (PORTIQUE-DROIT).

Outil d'alignement du portique

Retournez au guide Prusa INDX à l'étape OUTIL D'ALIGNEMENT DU PORTIQUE : PRÉPARATION DES PIÈCES, et continuez à partir de là.

• Vous remarquerez que le panneau et le capot latéral droit sont toujours en place dans le guide Prusa INDX pour le moment. Procédez comme si le panneau et le capot latéral droit avaient également été retirés dans le guide Prusa INDX.

Continuez de suivre les instructions du guide Prusa INDX jusqu'à ce que vous ayez terminé l'étape CAPOTAGE DU FS - DROITE.

Montage des panneaux latéraux, du PTFE et du capot droit

Avant de passer à l'étape suivante dans le guide Prusa INDX, nous devons fixer les deux panneaux latéraux supérieurs transparents.

Suivez les instructions ci-dessous :

• Utilisez quatre rivets en nylon pour refixer le panneau transparent latéral supérieur gauche. N’insérez pas de rivet en nylon dans le trou central supérieur. C'est ici que nous installerons plus tard le capteur de filament dans le guide Prusa INDX.

• Installez le panneau transparent latéral supérieur droit. Si vous possédez la version à 8 outils de la Prusa CORE One INDX, n'insérez également pas le rivet en nylon dans le trou central supérieur.

Avec les deux capots supérieurs transparents remontés, continuez à suivre le guide Prusa INDX à l'étape TUBES EN PTFE - CÔTÉ GAUCHE : PRÉPARATION DES PIÈCES, et continuez à partir de là.

Continuez à suivre les instructions du guide Prusa INDX jusqu'à ce que vous ayez terminé l'étape FIXATION DES COLLIERS DE SERRAGE II.

Fixation du plateau chauffant

Passez au guide GEN 2 à l'étape : ALIGNEUR DES JOINTS DE DILATATION, et continuez à partir de là.

Continuez à suivre les instructions du guide GEN 2 jusqu'à ce que vous ayez terminé l'étape FIXATION DU PLATEAU CHAUFFANT.

Montage du capot gauche, capotage de l'électronique

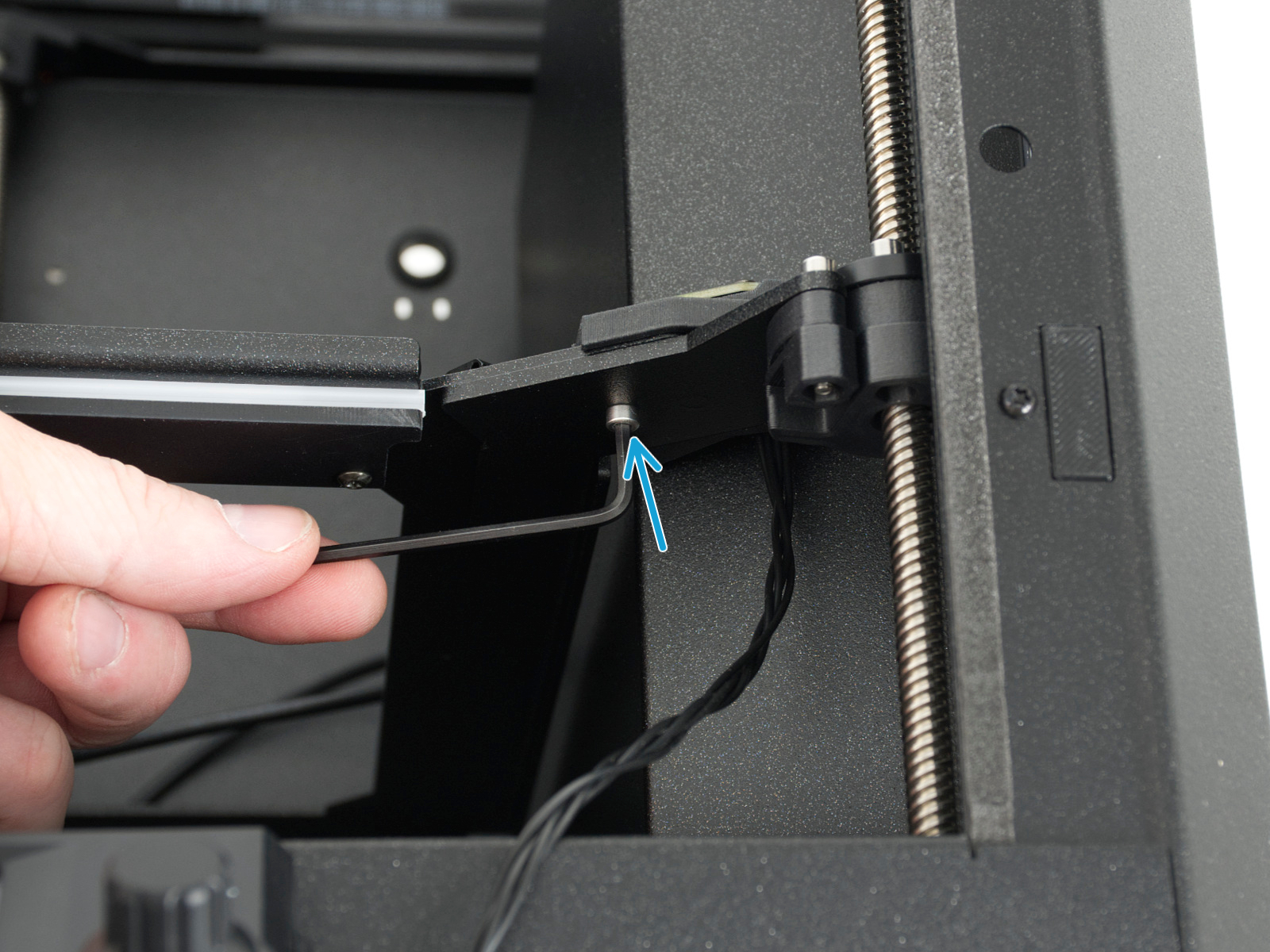

Maintenant que les joints de dilatation sont alignés, revenons à l'étape que nous avons sautée dans le guide Prusa INDX et fixez le capteur de décalage en serrant la vis M3x10.

La vis forme son propre filetage dans le plastique. Ne serrez pas trop.

• Vous remarquerez que le capot latéral droit est toujours en place sur la photo ci-dessus. Procédez comme s'il n'existait pas ; cela n'affecte pas le processus.

Une fois le plateau chauffant fixé et les joints de dilatation alignés, nous pouvons connecter les câbles des moteurs X et Y et monter le capot latéral gauche.

Suivez les instructions ci-dessous :

• Connectez le câble du moteur gauche (Moteur X) au connecteur gauche sur la carte xBuddy. Il est étiqueté X.

• Connectez le câble du moteur droit (Moteur Y) au connecteur droit sur la carte xBuddy. Il est étiqueté Y.

• Assurez-vous que les loquets de sécurité s'enclenchent correctement.

• Remontez le panneau latéral gauche sur l'imprimante. Fixez-le en place à l'aide de 3 rivets en nylon aux emplacements indiqués.

Une fois le capot latéral gauche fixé en place à l'aide de trois rivets en nylon, nous en avons fini avec le guide CORE One GEN 2.

Retournez au guide Prusa INDX à l'étape CAPOTS DE L'ÉLECTRONIQUE : PRÉPARATION DES PIÈCES et suivez le reste du guide Prusa INDX pour terminer la conversion.
