Jak vyměnit PTFE trubičku (MK3/MK2.5)

Jak vyměnit PTFE trubičku (MK3/MK2.5)

Jak vyměnit PTFE trubičku (MK3/MK2.5)
Relevantní pro:
Poslední aktualizace 2 years ago
Jak vyměnit PTFE trubičku (MK3/MK2.5)
 Obtížnost
Střední
 Kroky
14
 Dostupné překlady
DEENESFRITJAPL

Krok 1 Zisk správné PTFE trubičky

Zisk správné PTFE trubičky
Zisk správné PTFE trubičky
Zisk správné PTFE trubičky
Tento návod vás provede celým procesem rozebrání MK3/MK2.5 extruderu, výměnou PTFE trubičky a opětovným složením extruderu.
Tento návod není určen pro typy extruderů u MK3S, MK2.5S nebo MMU2S !!! Prosím následujte na: Jak vyměnit PTFE trubičku hotendu (MK3S+/MK3S/MK2.5S/MMU2S)

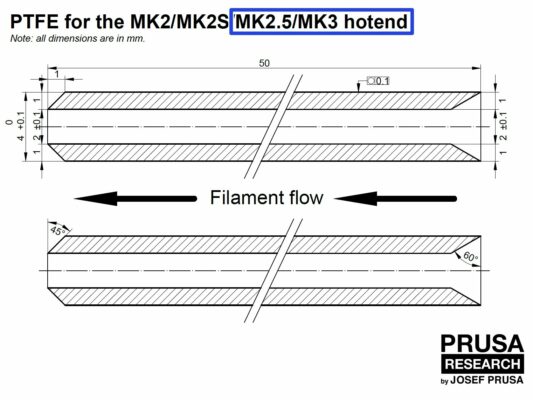

Pro získání nové PTFE trubičky máte dvě možnosti:
Koupit již hotové uřízlé a zkosené PTFE trubičky z našeho eshopu
Vytvořte si vlastní PTFE trubičku podle tohoto návodu: Jak zakrátit PTFE trubičku - Original Prusa tiskárny

Krok 2 Nářadí potřebné pro tento návod

Nářadí potřebné pro tento návod
Nářadí potřebné pro tento návod
Pro tuto kapitolu si prosím připravte následující nářadí:
2,5mm inbusový klíč pro šrouby M3
Čelisťové kleště na stahovací pásky
Kromě zmíněných nástrojů doporučujeme vložit šroubky a díly, které budete demontovat do misky nebo krabičky pro pozdější využití.

Krok 3 Příprava potřebných dílů

Příprava potřebných dílů
Příprava potřebných dílů
Příprava potřebných dílů
Zajistěte, aby se filament nezavedl do hotendu. Předtím, než pokročíte dál, jej odstraňte.
Zajistěte aby byla tiskárna správně zchlazená!
Pro následující kroky si prosím připravte:
PTFE trubička pro MK3/MK2.5 (1x)
Stahovací páska 2,5 x 100 mm (2x)
Délka stahovacích pásek se může lehce lišit. Šířka 2,5 mm je doporučená kvůli designu tiskárny.

Krok 4 Operace extruderu (1. část)

Operace extruderu (1. část)
Operace extruderu (1. část)
Operace extruderu (1. část)
Povolte označené šrouby M3.
Vyndejte úplně fan-nozzle.
Opatrně vložte přední tiskový ventilátor do řemene osy X.

Krok 5 Operace extruderu (2. část)

Operace extruderu (2. část)
Operace extruderu (2. část)
Operace extruderu (2. část)
Operace extruderu (2. část)
Povolte a vyndejte všechny čtyři šrouby M3x18 na levém ventilátoru hotendu.
Povolte a vyndejte oba šrouby M3x25, pak opatrně odstraňte díl extruder-cover.
Vaše uspořádání extruderu a ventilátoru by mělo vypadat jako na posledním obrázku.

Krok 6 Operace extruderu (3. část)

Operace extruderu (3. část)
Operace extruderu (3. část)
Otočte tiskárnu a přeřízněte dvě stahovací pásky na kabelech vyhřívané podložky. Při řezání buďte velice opatrní!

Krok 7 Operace extruderu (4. část)

Operace extruderu (4. část)
Operace extruderu (4. část)
Operace extruderu (4. část)
Operace extruderu (4. část)
UPOZORNĚNÍ: Vyjmutí hotendu z extruderu vyžaduje „speciální“ techniku, díky které se hotend docela snadno vysune. Nepoužívejte nadměrnou sílu, jinak dojde k nevratnému poškození některých dílů!!!
Hotend se vyndavá současným nakloněním a tažením. Podívejte se na první obrázek ukazující NESPRÁVNÉ naklonění. Tento hotend je nakloněný příliš dopředu a mezi hotendem a tělem extruderu není žádná mezera. Hotend je částečně uvnitř a nebudete jej moct vyndat.
Druhý obrázek ukazuje SPRÁVNÝ sklon. Hotend je nakloněný, ale mezi hotendem a tělem extruderu je mezera. Tak jej budete moct vyndat.
Nyní nakloníme hotend správně. Vezměte kleště do druhé ruky, uchopte hotend nad žebry chladiče, zatáhněte dolů a mírně k sobě. Hotend by měl „vyskočit“ ven. Kabely příliš nenatahujte, jinak byste je mohli poškodit.

Krok 8 Odstranění staré PTFE trubičky

Odstranění staré PTFE trubičky
Odstranění staré PTFE trubičky
Zatlačte černou plastovou objímku dolů směrem k chladiči.
Z hotendu odstraňte PTFE trubičku.
Tuto starou trubičku vyhoďte co nejdříve do odpadkového koše, abyste se vyhli tomu, že ji namontujete omylem zpět ;).

Krok 9 Sestavení nové PTFE trubičky

Sestavení nové PTFE trubičky
Sestavení nové PTFE trubičky
Sestavení nové PTFE trubičky
Teď přišel čas vložit novou PTFE trubičku. Všimněte si, že má dva různé konce:
Jeden konec trubičky má "zaoblený" vnější okraj. Tento konec musí být uvnitř hotendu.
Podívejte se na druhý konec trubičky, kde je vyvrtané zahloubení směrem dovnitř. Toto je strana, do které vstupuje filament. Tato část musí být zvenku hotendu
Zatlačte černou objímku úplně dolů (na doraz). Zasuňte trubičku až dolů a držte ji!
Za pomoci druhé ruky vytáhněte objímku a až poté můžete uvolněte trubičku!!! TOTO JE DŮLEŽITÉ pro správnou funkci hotendu.
Po dokončení výměny PTFE trubičky zkontolujte, že jsou všechny díly správně utaženy a nemůže se tak nic během procesu uvolnit.

Krok 12 Znovusložení extruderu (3. část)

Znovusložení extruderu (3. část)
Znovusložení extruderu (3. část)
Znovusložení extruderu (3. část)
Přesuňte se zpět k přední části tiskárny.
Při sestavování extruderu buďte opatrní! Ujistěte se, že není skříplý žádný kabel (např. kabel P.I.N.D.A.).
Namontujte zpátky extruder-cover a utáhněte oba šrouby M3x25.
Veďte kabel motoru zpět do slotu.

Krok 13 Znovusložení extruderu (část 4.)

Znovusložení extruderu (část 4.)
Znovusložení extruderu (část 4.)
Znovusložení extruderu (část 4.)
Posuňte zpět levý ventilátor hotendu a utáhněte všechny čtyři šrouby M3x18. Utahujte je opatrně, plastový rám ventilátoru můžete prasknout.
Umístěte zpět přední tiskový ventilátor a fan-nozzle. Utáhněte všechny tři šrouby. Postupujte opatrně, plastový rám ventilátoru můžete prasknout.

Krok 14 Hotovo!

Hotovo!
Hotovo!
Skvělá práce!
Předehřejte tiskárnu a vyzkoušejte ji :)
