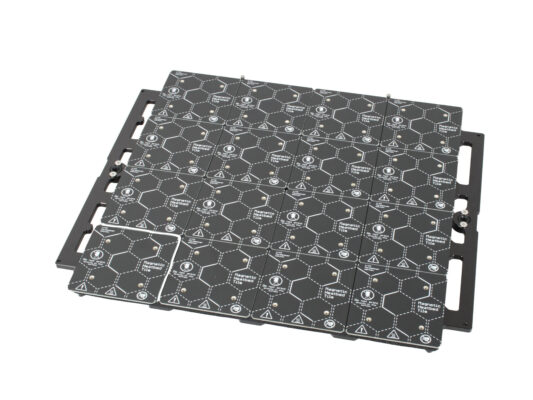

Jak vyměnit dlaždici vyhřívané podložky a kabel dlaždice vyhřívané podložky (XL)

Menu

Jak vyměnit dlaždici vyhřívané podložky a kabel dlaždice vyhřívané podložky (XL)

Jak vyměnit dlaždici vyhřívané podložky a kabel dlaždice vyhřívané podložky (XL)
Relevantní pro:
Poslední aktualizace 3 months ago
Jak vyměnit dlaždici vyhřívané podložky a kabel dlaždice vyhřívané podložky (XL)
 Obtížnost
Nízká
 Kroky
10
 Dostupné překlady
ENPLDEESITFR
Úvod
Úvod
Úvod
Tento návod se zabývá výměnou dlaždice vyhřívané podložky a kabelu na tiskárně Original Prusa XL .
Následující instrukce jsou kompatibilní se všemi verzemi tiskárny Original Prusa XL.
Všechny potřebné díly jsou dostupné na našem e-shopu prusa3d.com.
Pro přístup do sekce náhradních dílů musíte být přihlášeni.
Příprava tiskárny
Příprava tiskárny
Příprava tiskárny
Nastavte výchozí pozici tiskárny tak, že přejdete do Ovládání ->Autohome.
Lehce snižte pozici vyhřívané podložky oproti výchozí pozici. Přejděte do Ovládání ->Pohyb osy ->Osa Z a otočte tlačítkem pro posunutí osy.
Pokud je tiskárna zahřátá, nechte ji zchladnout. Přejděte do Ovládání ->Teplota ->Zchladit. Vyčkejte, až tiskárna zcela zchladne.
Vypněte vypínač (symbol "O")
Ze zadní strany tiskárny odpojte kabel zdroje napájení.
Odstraňte ocelový tiskový plát.
Odpojení kabelu dlaždice vyhřívané podložky
Odpojení kabelu dlaždice vyhřívané podložky
Odpojení kabelu dlaždice vyhřívané podložky
Odpojení kabelu dlaždice vyhřívané podložky
Modulární deska vyhřívané podložky je umístěna pod vyhřívanou podložkou a je zakryta dílem bed-controller-case. Každá dlaždice vyhřívané podložky je k ní připojena kabelem.
Díl bed-controller-case má vyrytá čísla pod příslušným kabelem dlaždice vyhřívané podložky s 8 kabely na každé straně.
Vyhledejte kabel dlaždice vyhřívané podložky podle čísla dlaždice vyhřívané podložky.
Každý konektor je vybaven bezpečnostní západkou. Před odpojením je nutné západku stisknout. V opačném případě může dojít k poškození konektoru.
V případě výměny kabelu dlaždice vyhřívané podložky odpojte kabel od Modulární desky vyhřívané podložky.
Dlaždice vyhřívané podložky jsou očíslovány tak, jak to vidíte na obrázku.
Ze strany Modulární desky vyhřívané podložky odpojte kabel spojený s vyměňovanou dlaždicí vyhřívané podložky.
Odstranění dlaždice vyhřívané podložky
Odstranění dlaždice vyhřívané podložky
Odstranění dlaždice vyhřívané podložky
Každá dlaždice vyhřívané podložky je zespodu upevněna čtyřmi šrouby. Identifikujte ty, které drží vyměňovanou dlaždici vyhřívané podložky.
Pomocí inbusového klíče TX 8 povolte čtyři šrouby M3x10rT, které spolu s podložkami M3 drží dlaždici vyhřívané podložky na místě.
Šrouby a podložky nevyhazujte! Použijeme je později.
Odstraňte dlaždici vyhřívané podložky a umístěte ji mimo. Na příkladu na obrázku je odstraněna dlaždice vyhřívané podložky číslo 7.
Otestování tiskárny
Otestování tiskárny
Otestování tiskárny
Ze zadní strany připojte napájecí kabel.
Zapněte vypínač (symbol "I").
Nastavte teplotu pro celou Modulární desku vyhřívané podložky tak, že přejdete do Ovládání -> Teplota vyhřívané podložky, a podívejte se, zda se teplota zvyšuje pravidelně.
Hotovo
Hotovo
Hotovo, dobrá práce! Právě jste úspěšně vyměnili dlaždici vyhřívané podložky na vaší tiskárně Original Prusa XL.
