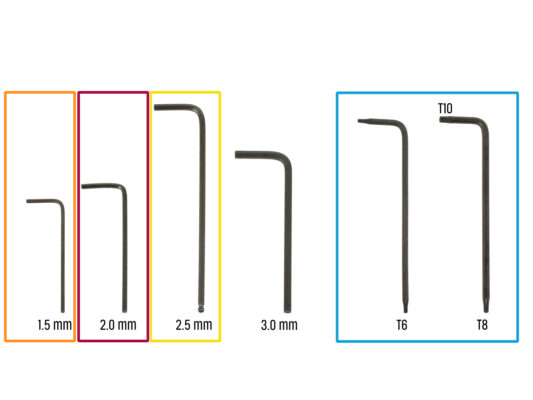

⬢この章で、準備するもの:
⬢1.5mm 六角レンチ
⬢2.0 mm 六角レンチ
⬢2.5 mm 六角レンチ
⬢T8/10 トルクス・キー
⬢ラジオペンチ
⬢プラスドライバー (1本)
⬢ユニバーサル・レンチ
JA
Login- English
- Čeština
- Español
- Italiano
- Deutsch
- Polski
- Français
- Home
- MK4
- 組立てガイド
- Original Prusa MK4 キットの組み立て
- 7. Yキャリッジ & ヒートベッドの組み立て
7. Yキャリッジ & ヒートベッドの組み立て
Menu
- Original Prusa MK4 キットの組み立て
- 1. はじめに
- 2. フレームの組み立て
- 3. X軸とXキャリッジの組み立て
- 4. Z軸 の組み立て
- 5.ネクストルーダーの組み立て
- 6. xLCD の組み立て
- 7. Yキャリッジ & ヒートベッドの組み立て
- 1. この章に必要な道具
- 2. ヒートベッドケーブルの組み立て：部品の準備
- 3. ヒートベッドケーブルの組み立て (パート1)
- 4. ヒートベッドケーブルの取り付け (パート2)
- 5. ヒートベッドケーブルの取り付け (パート3)
- 6. ヒートベッドケーブルのカバー：部品の準備
- 7. ヒートベッドケーブルカバーボトムの組み立て
- 8. ヒートベッドケーブルカバーの組み立て: ナイロンフィラメント
- 9. ヒートベッドケーブルカバーボトムの取り付け
- 10. ヒートベッドケーブルカバートップの組み立て
- 11. ケーブルスリーブの巻きつけ
- 12. Xキャリッジ：部品の準備
- 13. Lubricating the bearings INFO
- 14. ベアリングの潤滑: 部品の準備
- 15. ベアリングの注油／潤滑
- 16. ベアリングの注油／潤滑
- 17. ベアリングクリップの組み立て
- 18. Yキャリッジへのベアリングの取り付け
- 19. ベアリングの位置調整
- 20. Yキャリッジへのベアリングの取り付け
- 21. Positioning of the bearings
- 22. Y軸: スムースロッドホルダー
- 23. Yキャリッジへのスムースロッドの挿入
- 24. Y軸ロッドホルダーの準備
- 25. Y軸ロッドホルダーの取り付け
- 26. Yキャリッジ の取り付け
- 27. スムースロッドの調整
- 28. Yベルトの組み立て：部品の準備
- 29. Yベルトホルダーの組み立て
- 30. Yベルトの組み立て
- 31. Y軸ベルトホルダーの取り付け
- 32. Y軸ベルトテンショナーの組み立て
- 33. Y軸ベルトテンショナーの取り付け
- 34. Y軸ベルトの張力の調整
- 35. ベルトテンションの確認
- 36. Y軸ベルト位置の調整
- 37. 延長ジョイントの取り付け：部品の準備
- 38. 延長ジョイントの準備
- 39. 延長ジョイントの取り付け
- 40. ヒートベッドの取り付け：部品の準備
- 41. ヒートベッドの取り付け
- 42. ヒートベッドの固定
- 43. ヒートベッドの各ケーブルのガイド：部品の準備
- 44. ヒートベッドの各ケーブルのガイド
- 45. ヒートベッドケーブルのカバー
- 46. 全ての接続の再確認
- 47. ESPモジュールの取り付け：部品の準備
- 48. ESPモジュールの取り付け
- 49. xBuddyボードボックスのカバー：部品の準備
- 50. xBuddyボックスのカバー：底面カバー
- 51. xBuddyボードボックスのカバー
- 52. ダブルスプールホルダーの組み立て (パート1)
- 53. ダブルスプールホルダーの組み立て (パート2)
- 54. フィラメントガイドの組み立て：部品の準備
- 55. フィラメントガイドの組み立て (パート1）
- 56. フィラメントガイドの組み立て (パート2）
- 57. ハリボーでひと休みしましょう!
- 58. 完成!!
- 8. プリフライトの確認
- MK4組み立てキット マニュアルの変更ログ
7. Yキャリッジ & ヒートベッドの組み立て
Relevant for:
Last updated 4 days ago Difficulty
Moderate Steps
58 Available languages

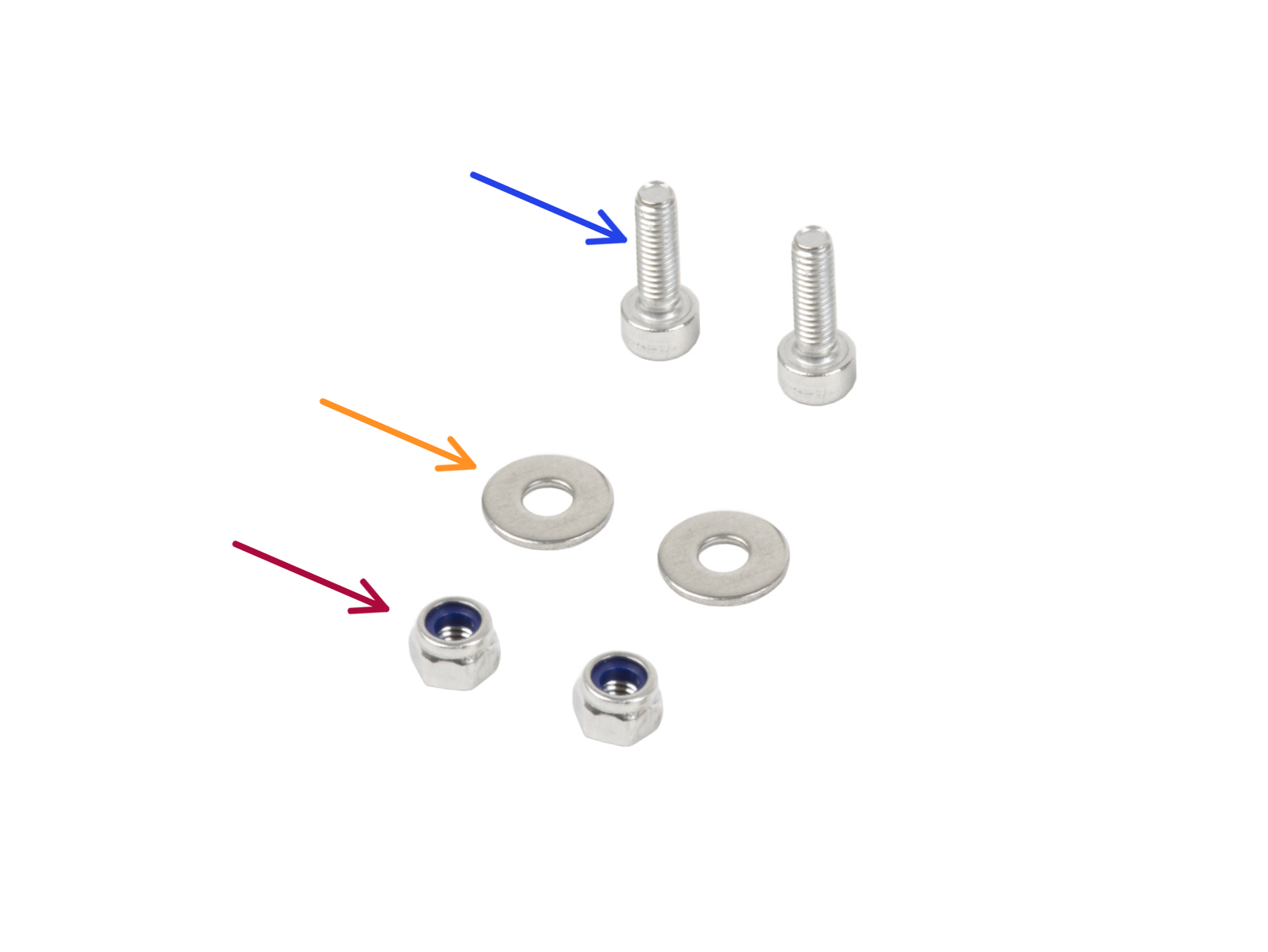

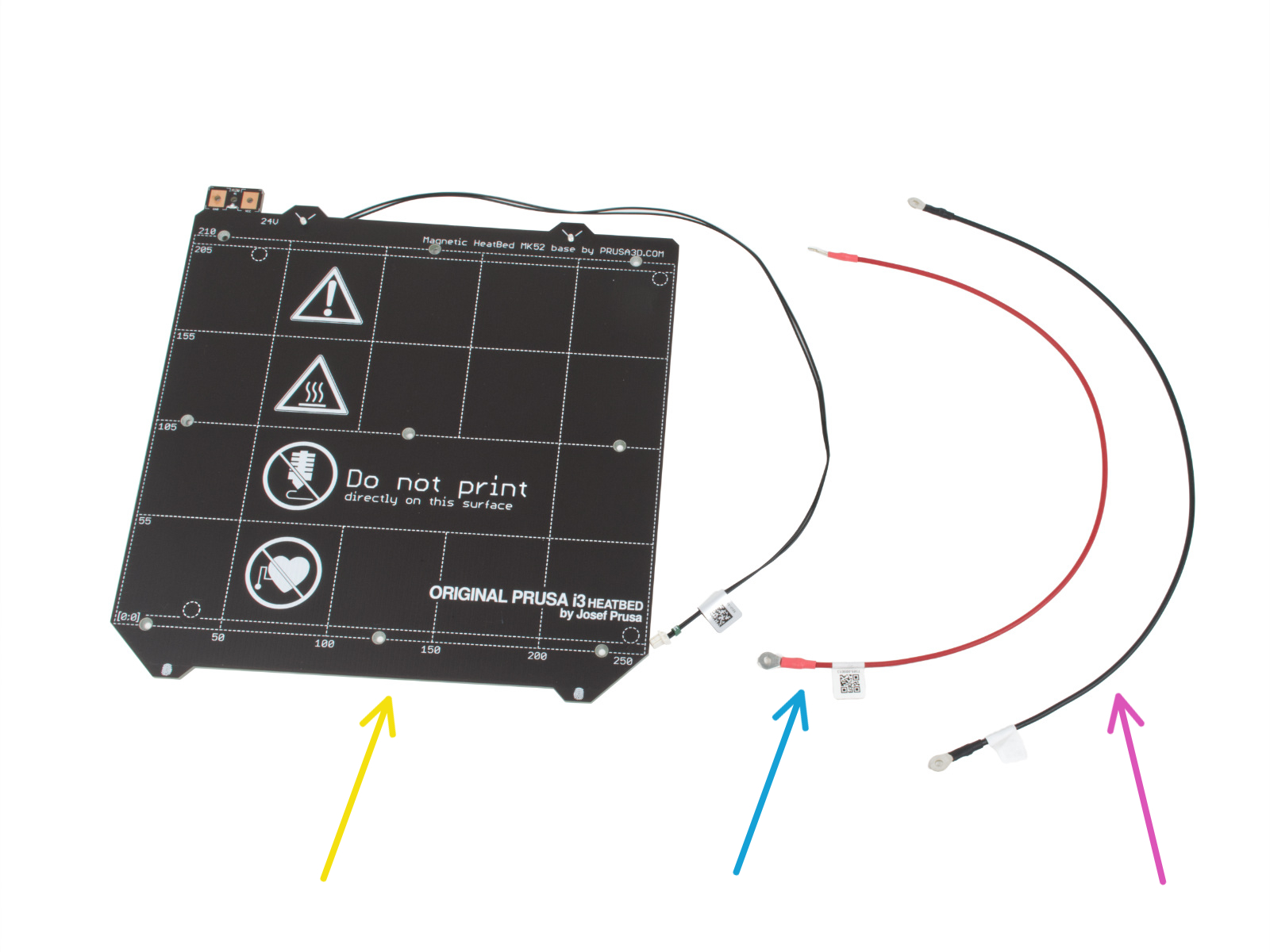

⬢以下のステップに向けて、下記の部品を用意してください:
⬢ヒートベッド MK52 24V (1枚)
⬢赤いヒートベッドケーブル（1本）
⬢黒いヒートベッドケーブル（1本）
⬢M3x10 ネジ（2本）
⬢M3w ワッシャー (2個)
⬢M3nN ナット (2個)

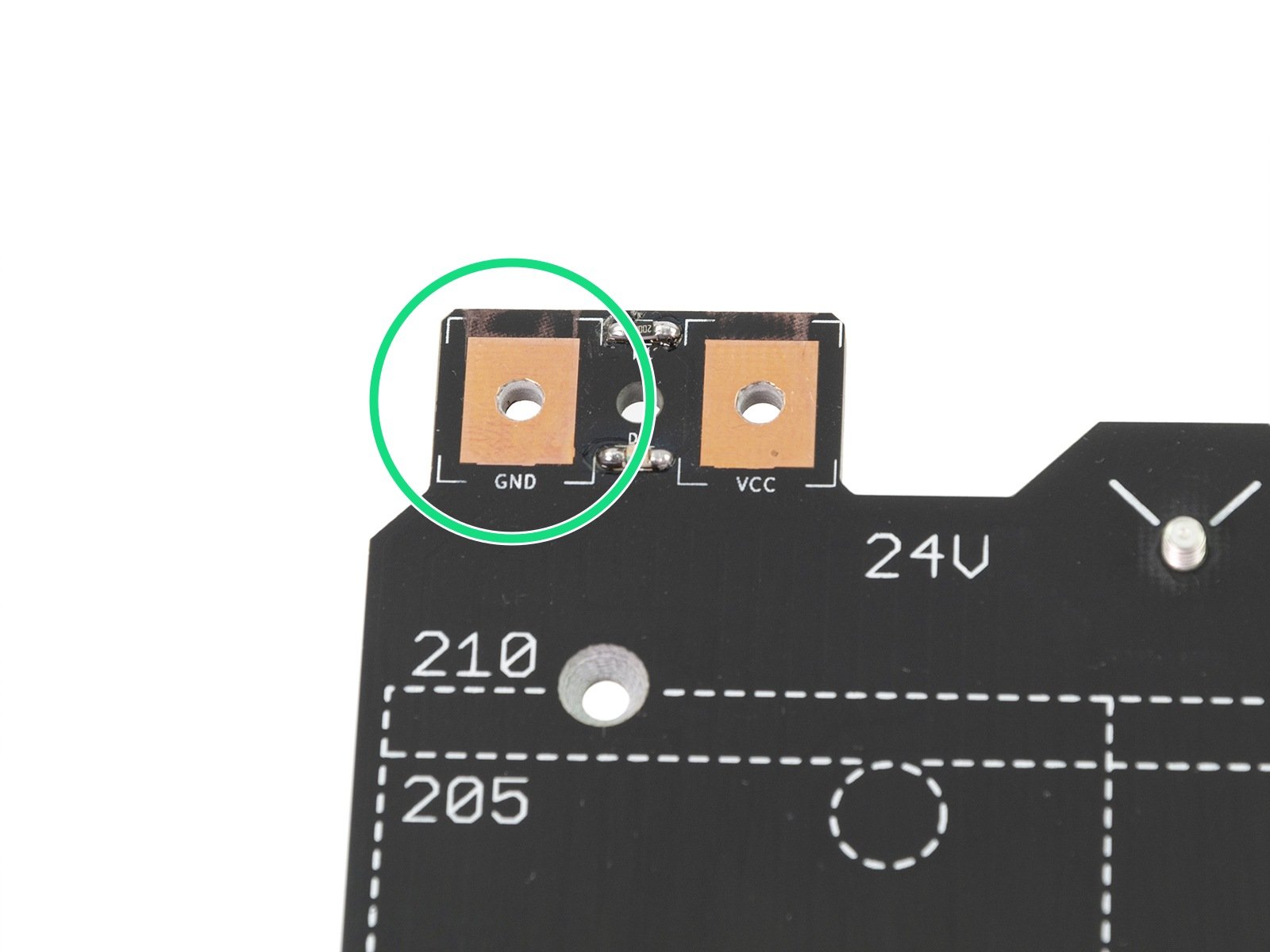

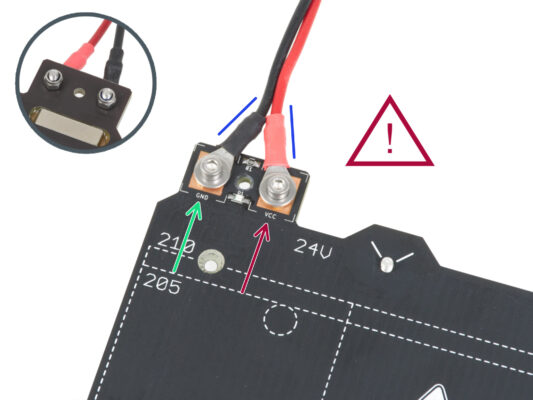

⬢電源ケーブルを正しく接続することが重要です。組み立てを始める前にピンを見てください。左側の "GND"と書かれたピンは必ず黒い線に接続してください。

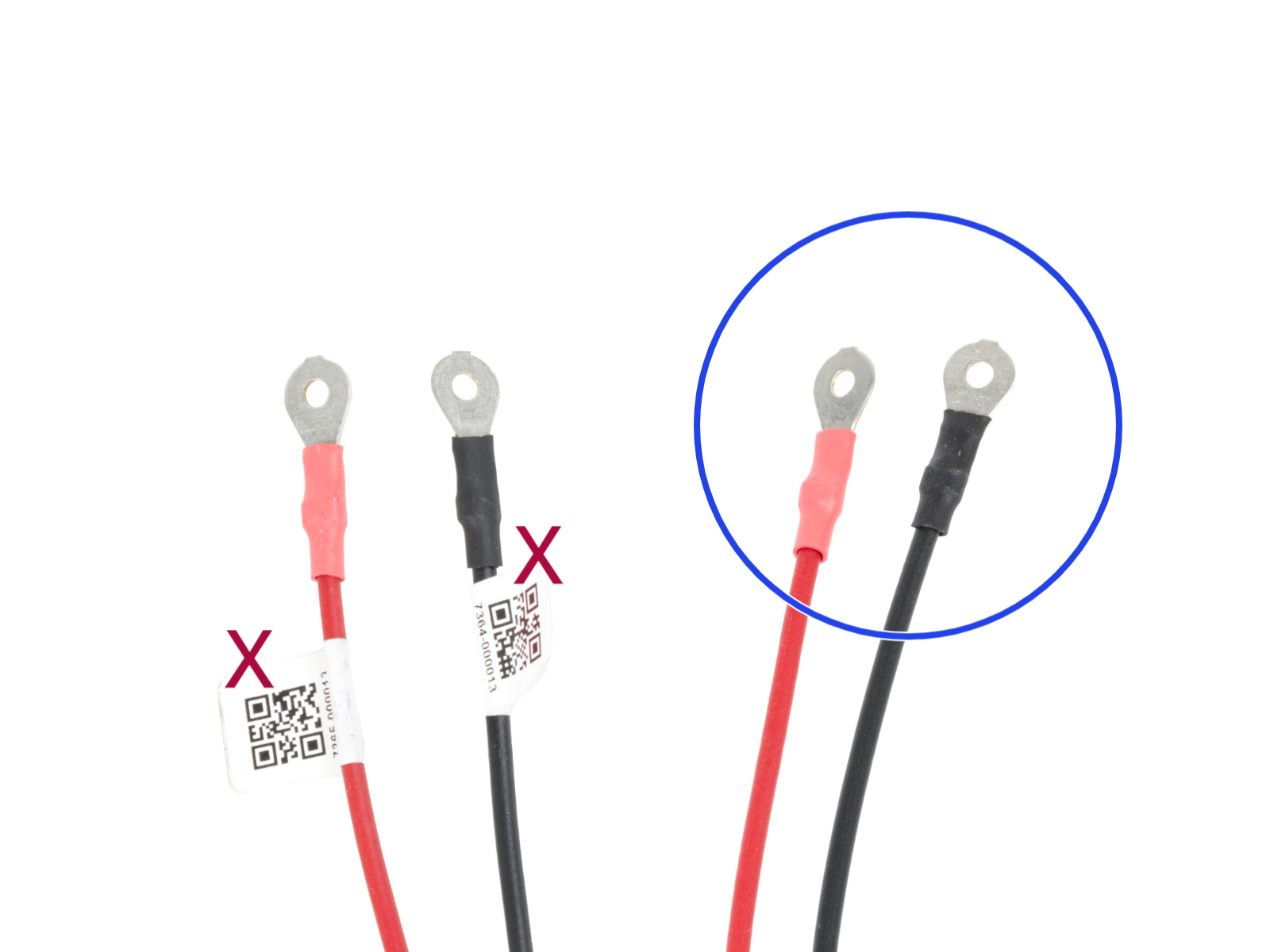

⬢両方のヒートベッドケーブルを確認します。各ケーブルのラベルに注意してください。次のステップでは、ラベルのないケーブルの端を準備します。

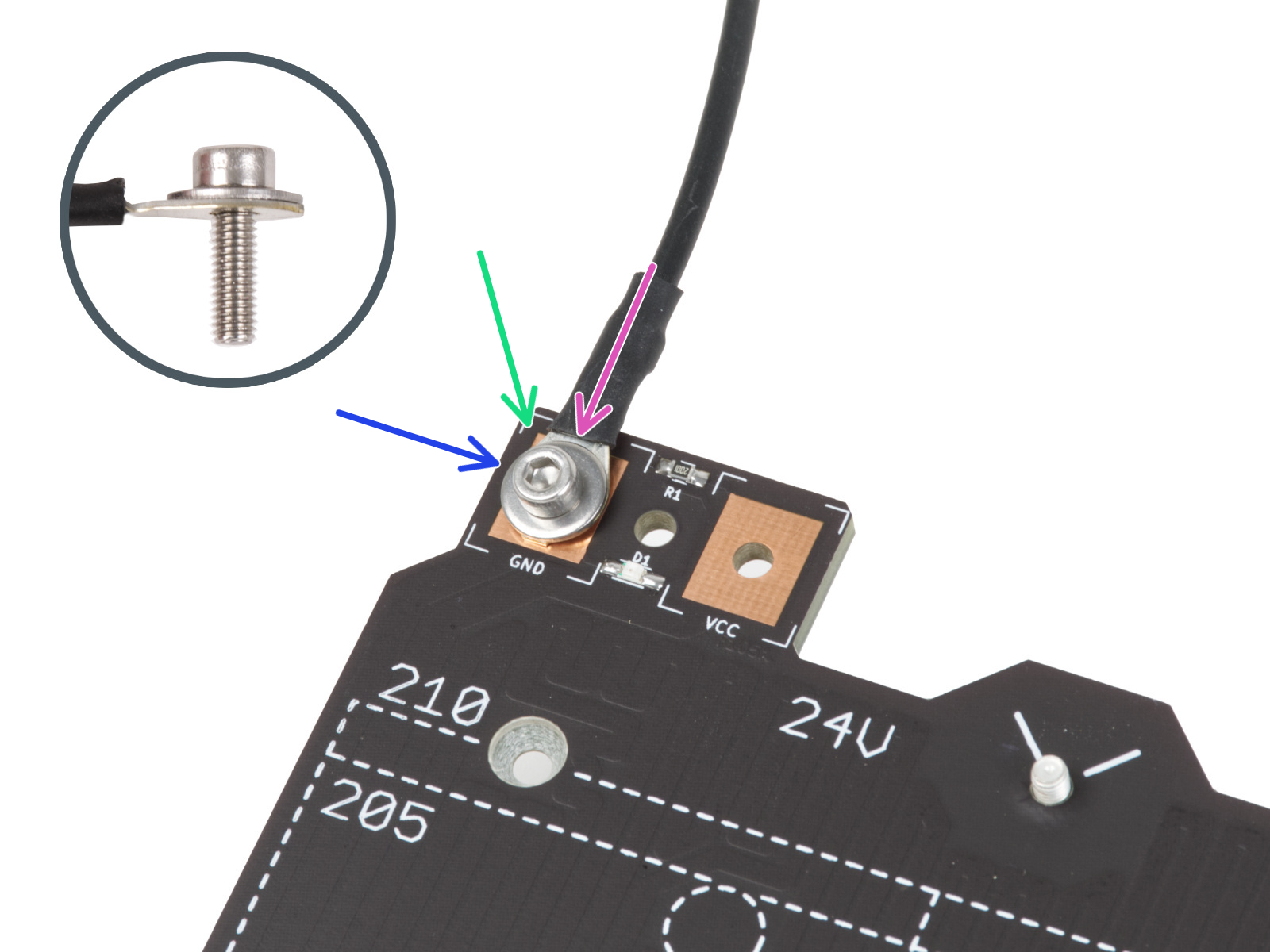

⬢黒線を "GND" 記号のあるピンの上に置きます。ケーブルの端はQRコードの付いていない方を使用してください。QRコードはもう一方の端にあるようにします。
⬢丸型ケーブルコネクターの上にM3wワッシャーを置きます。
⬢M3x10 ネジ を全ての部品に通して押し込みます。
⬢ネジを持って、ヒートベッドを慎重に逆さまにします。

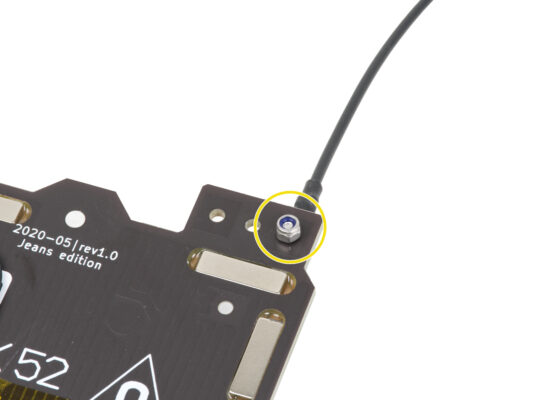

⬢M3nNナットをM3 x10ネジに取り付け、少し締めます。

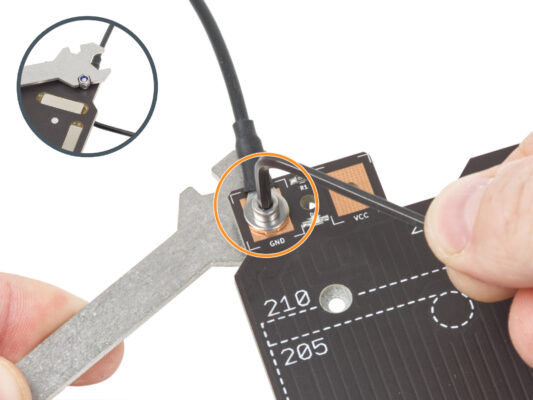

⬢ヒートベッドを元に戻します。ユニバーサルレンチと六角レンチを使ってネジを締めます。後でケーブルの位置を微調整するので、まだネジを強く締めすぎないようにしてください。
⬢2本目（赤/+/VCC）のワイヤーもこの手順を繰り返します。QRコードの付いていないケーブルの端を使用してください。QRコードはもう一方の端になければなりません。
先に進む前に、以下のことをもう一度確認してください：
⬢黒い線は "GND"に接続してください。
⬢赤い ケーブルは "VCC" に接続されていなくてはなりません。

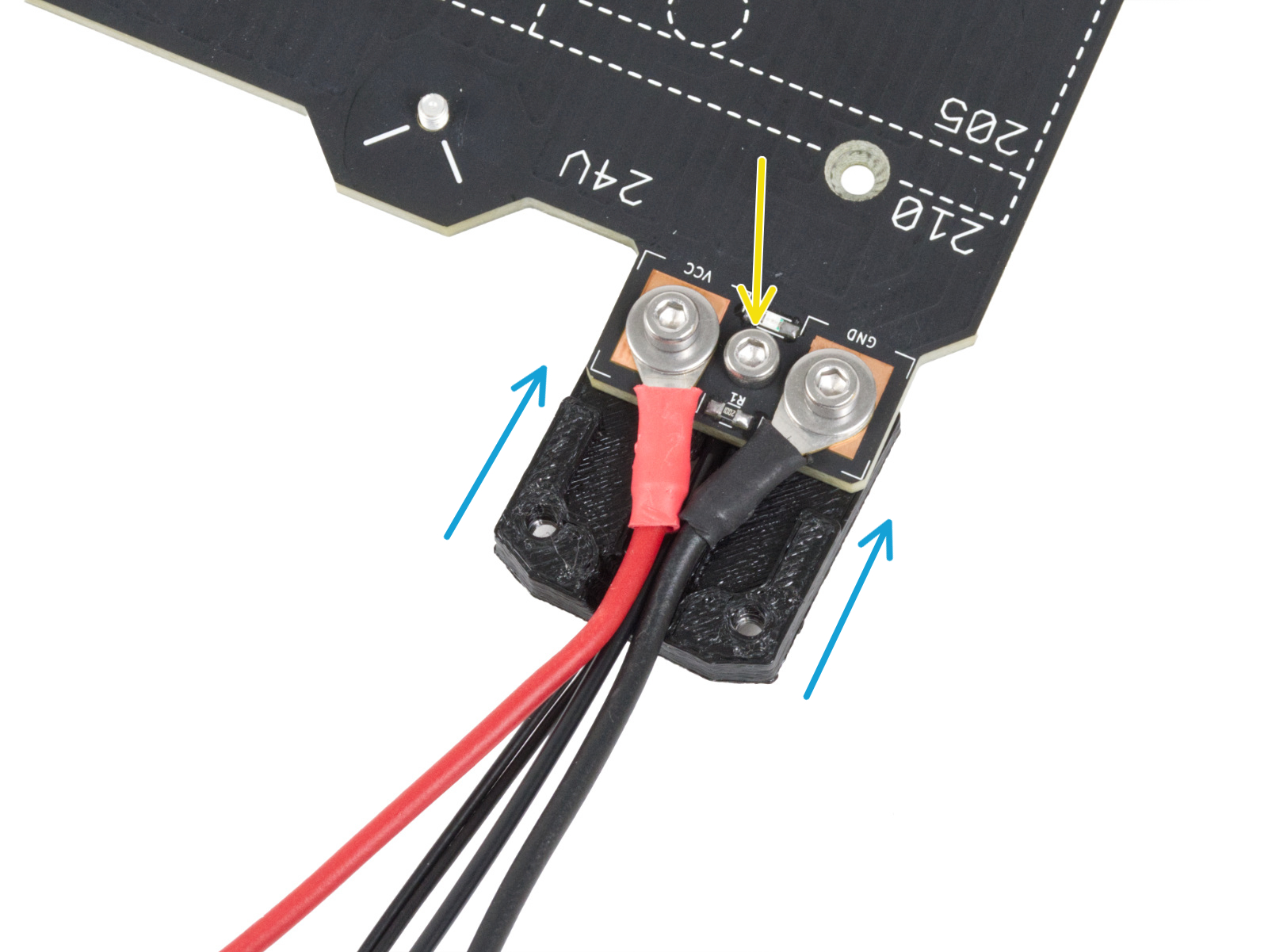

⬢後で装着するケーブルカバーでは、コネクターが互いに少し傾いている必要があります。コネクタとコネクタの間には隙間を空けて、静かに押し込んでください。
六角レンチとプライヤーレンチを使用して、両方のネジをしっかりと締めます。締め付け中はコネクタの位置を維持します。
⬢以下のステップに向けて、下記の部品を用意してください。

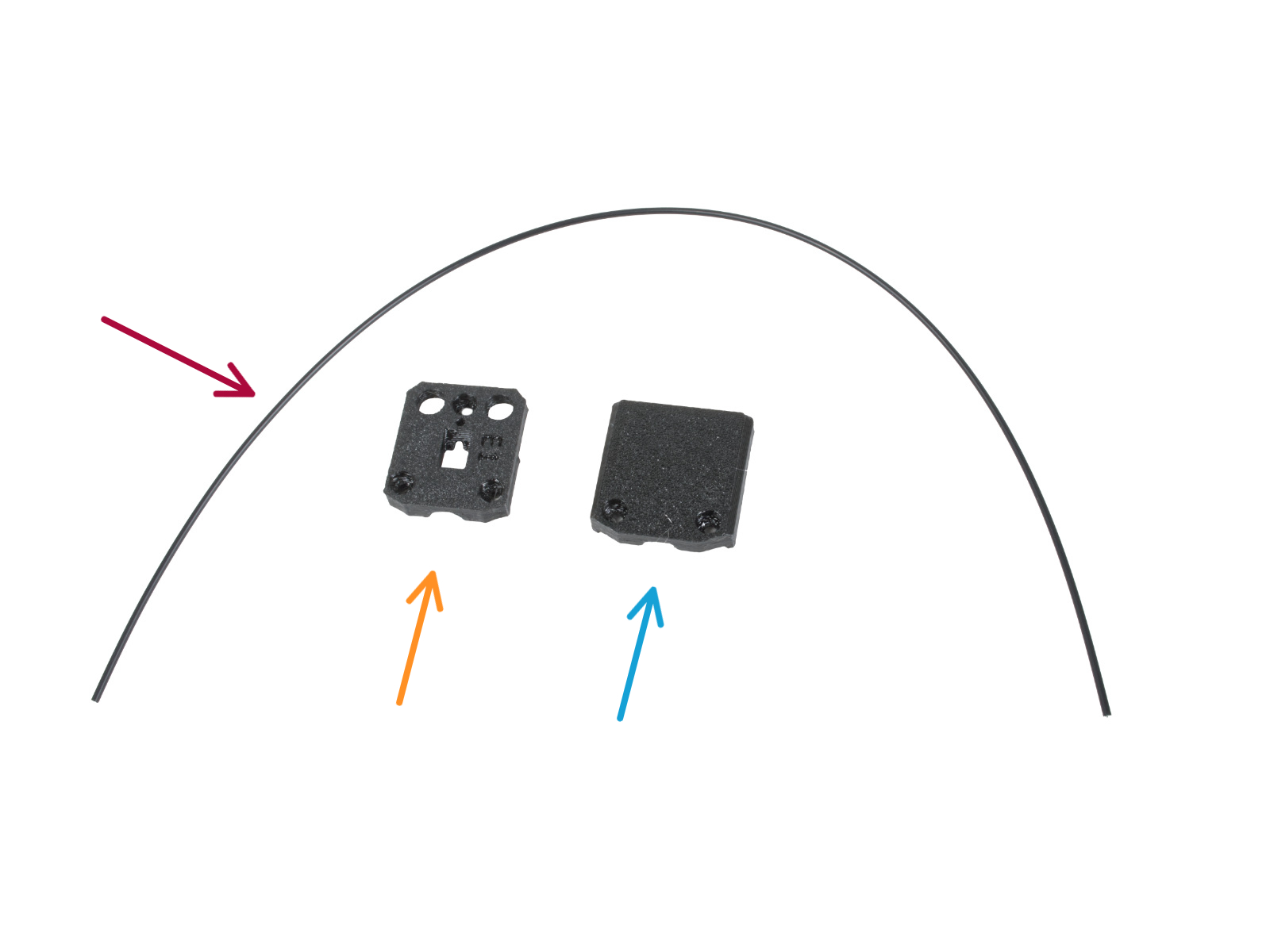

⬢ナイロン製の細い棒 2x380 mm (1本)
⬢heatbed-cable-cover-bottom (1個)
⬢heatbed-cable-cover-top (1個)
⬢M3x10 ネジ (3本)
⬢M3n ナット (3個)

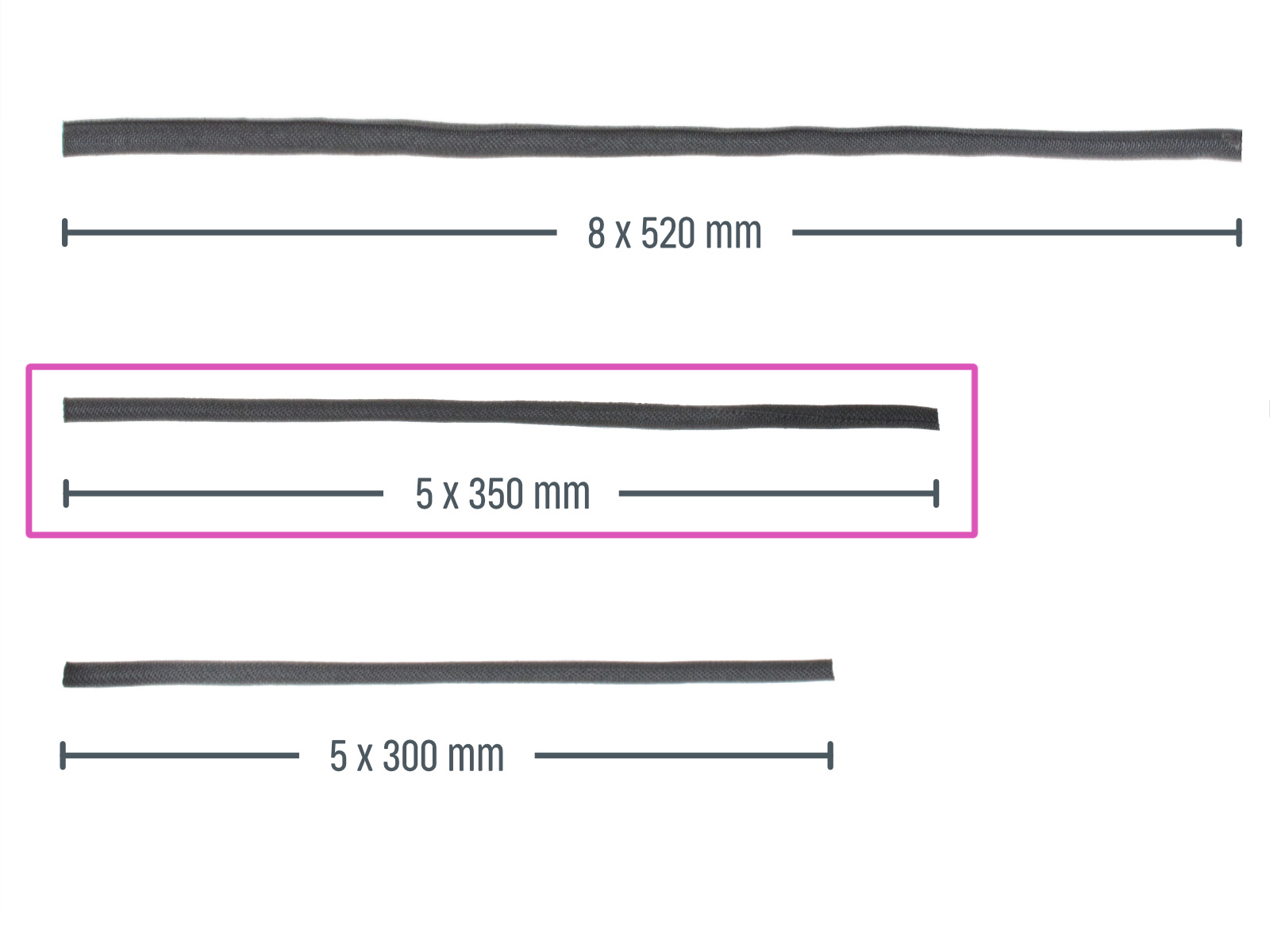

⬢ケーブルスリーブ 5x350 mm (1本)

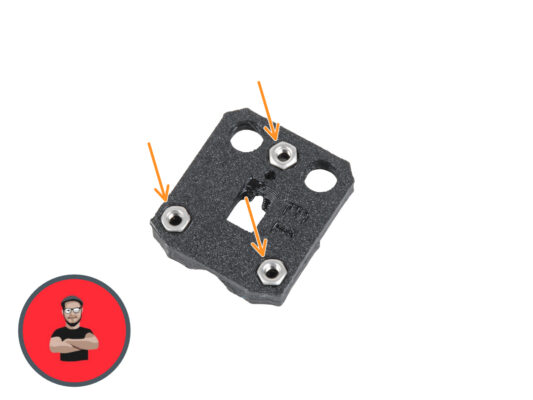

⬢M3nナット3個を heatbed-cable-cover-bottom にある開口部に挿入します。
ネジを使った引き込みテクニックを活用します。

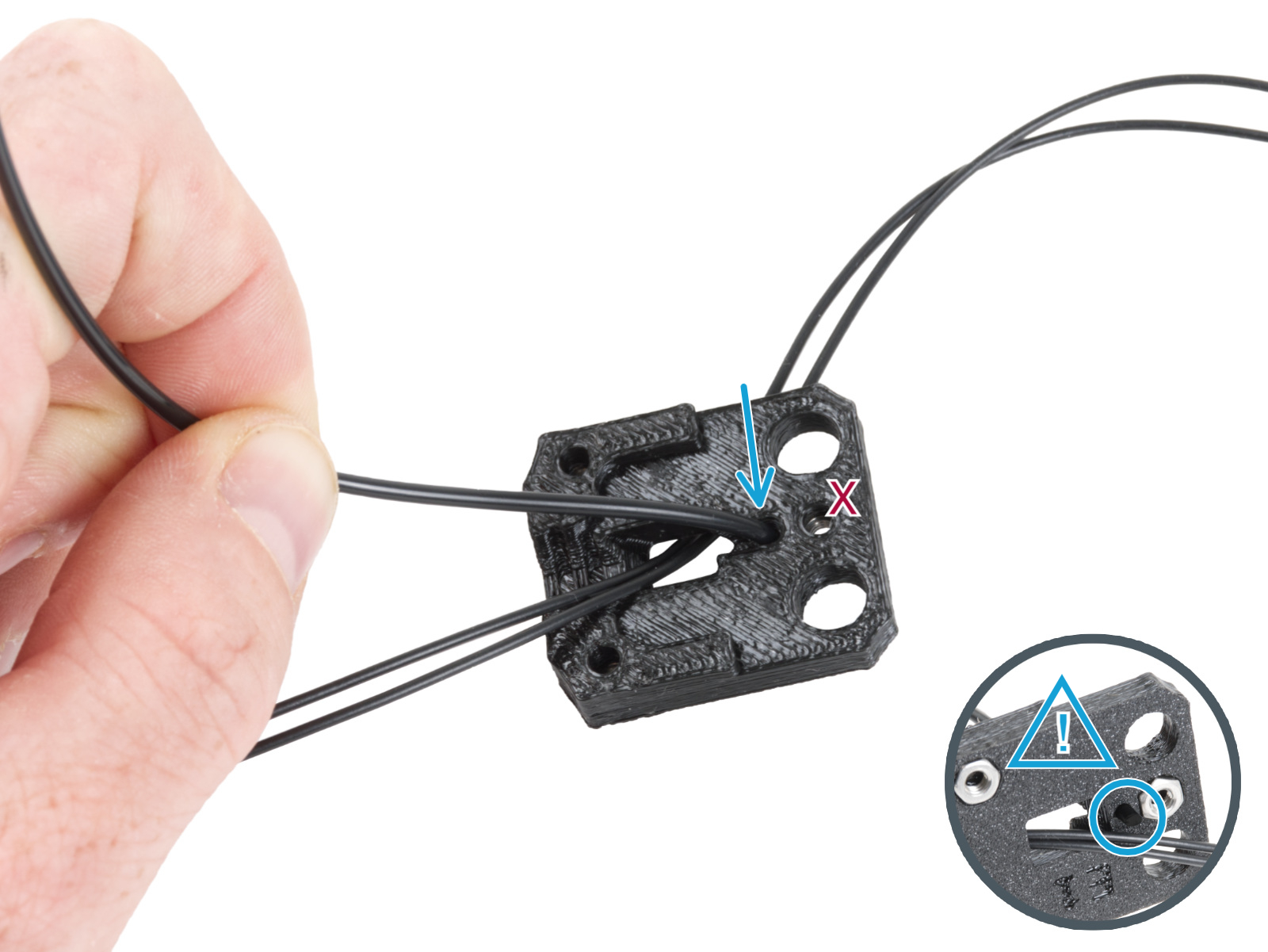

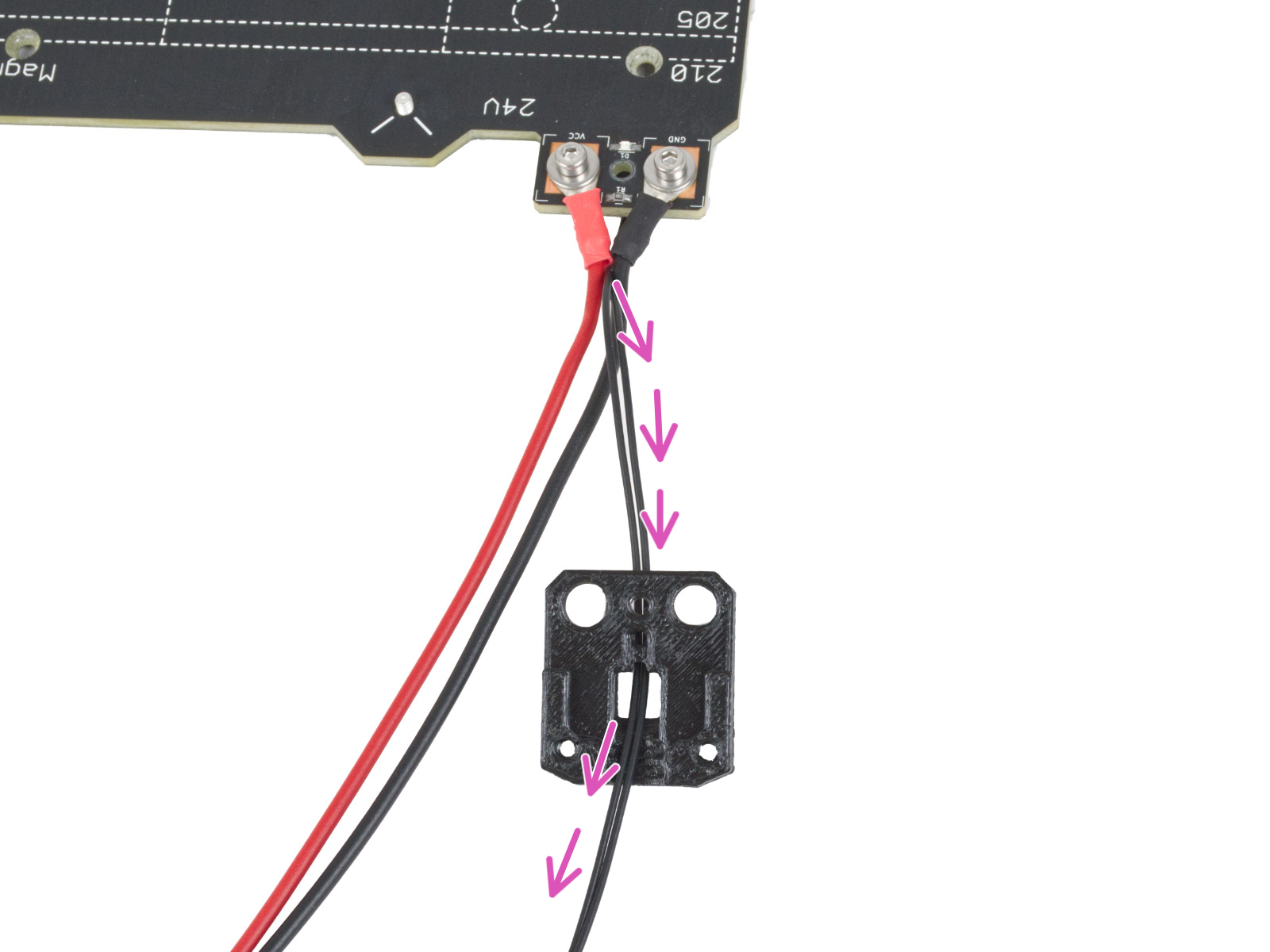

⬢heatbed-cable-cover-bottom を写真のように置きます。ヒートベッドのサーミスタケーブルを heatbed-cable-cover-bottom に通します。
⬢ナイロンフィラメントを heatbed-cable-cover-bottom の穴に挿入します。ナイロンフィラメントが反対側に出過ぎないようにしてください。ナイロンフィラメントを挿入するときは、フィラメントがプリント部分の下にあるサーミスタケーブルを傷つけないようにしてください。2mm以上はみ出さないようにします。
ナイロンフィラメントを挿入する際は、フィラメントがプリント部分の下にあるサーミスタケーブルを傷つけないようにしてください。

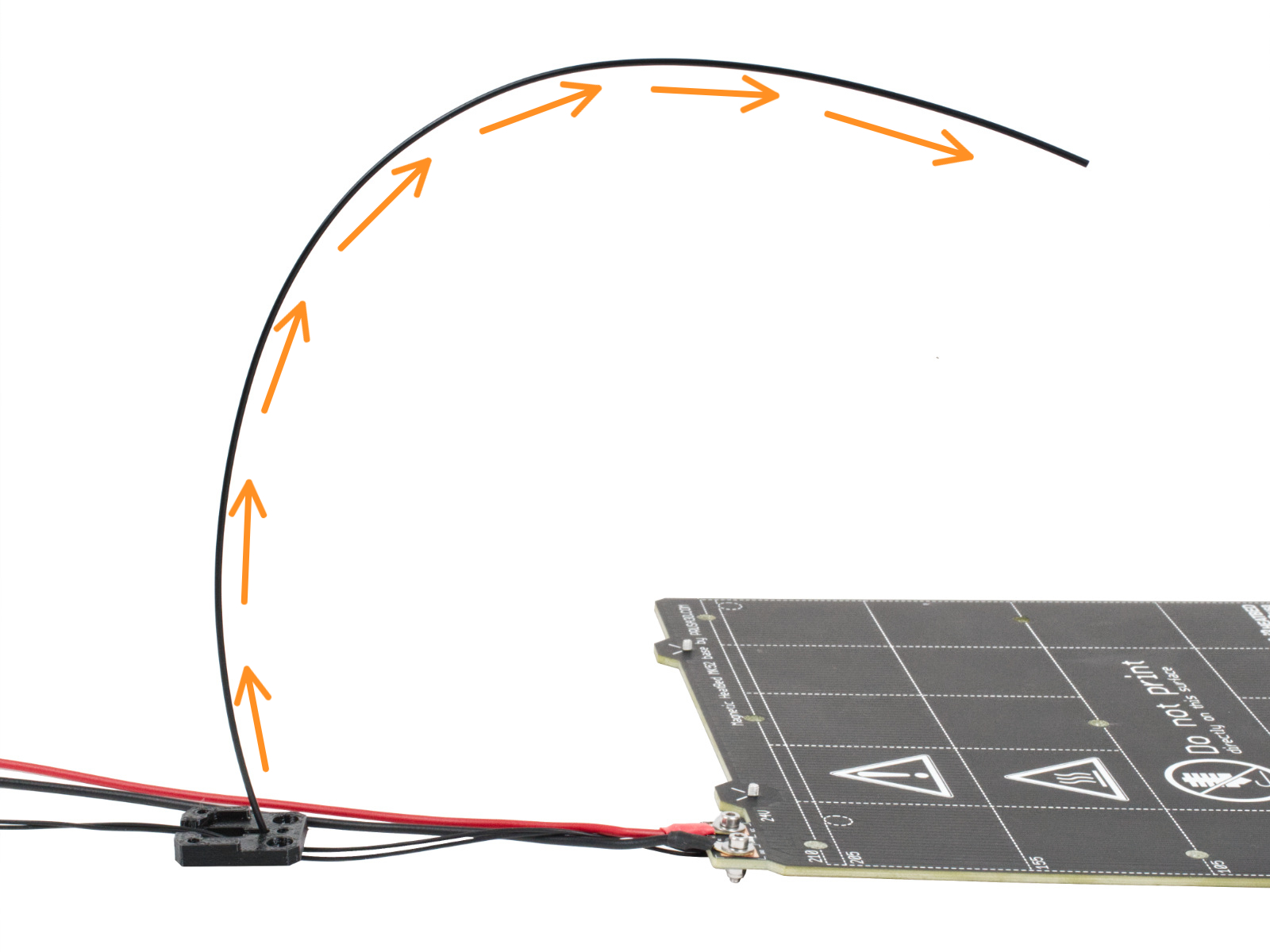

⬢フィラメントのカーブの向きを3枚目の写真のようにします。

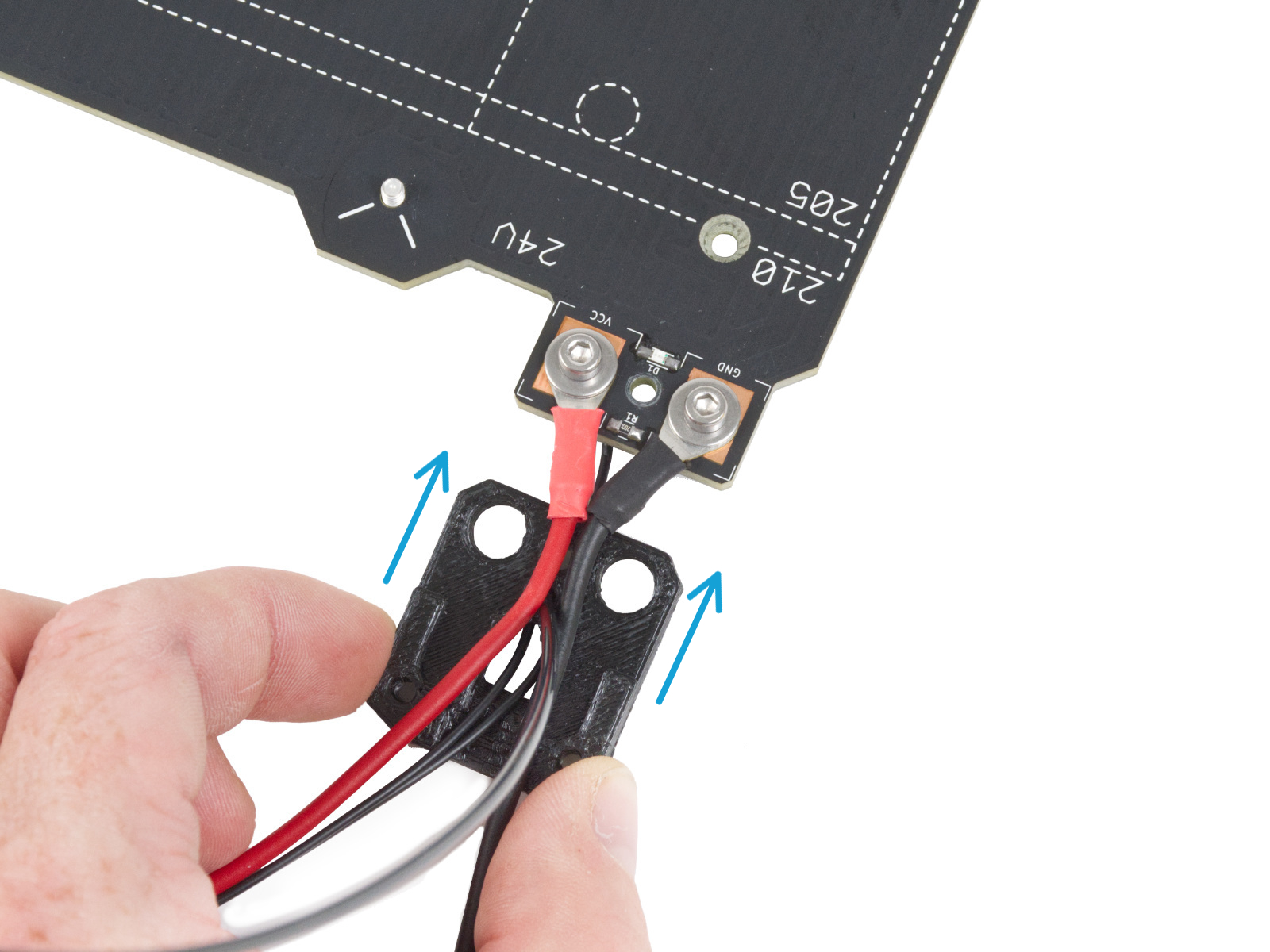

⬢ケーブルカバーの下部をスライドさせ、ヒートベッドケーブルのコネクター（M3nNナット）を外します。写真の正しい方向を参照してください。
⬢カバーを上からM3x10のネジで固定します。ネジはしっかりと締めてください。
Make sure the nylon filament is still bent upward as in the previous step.

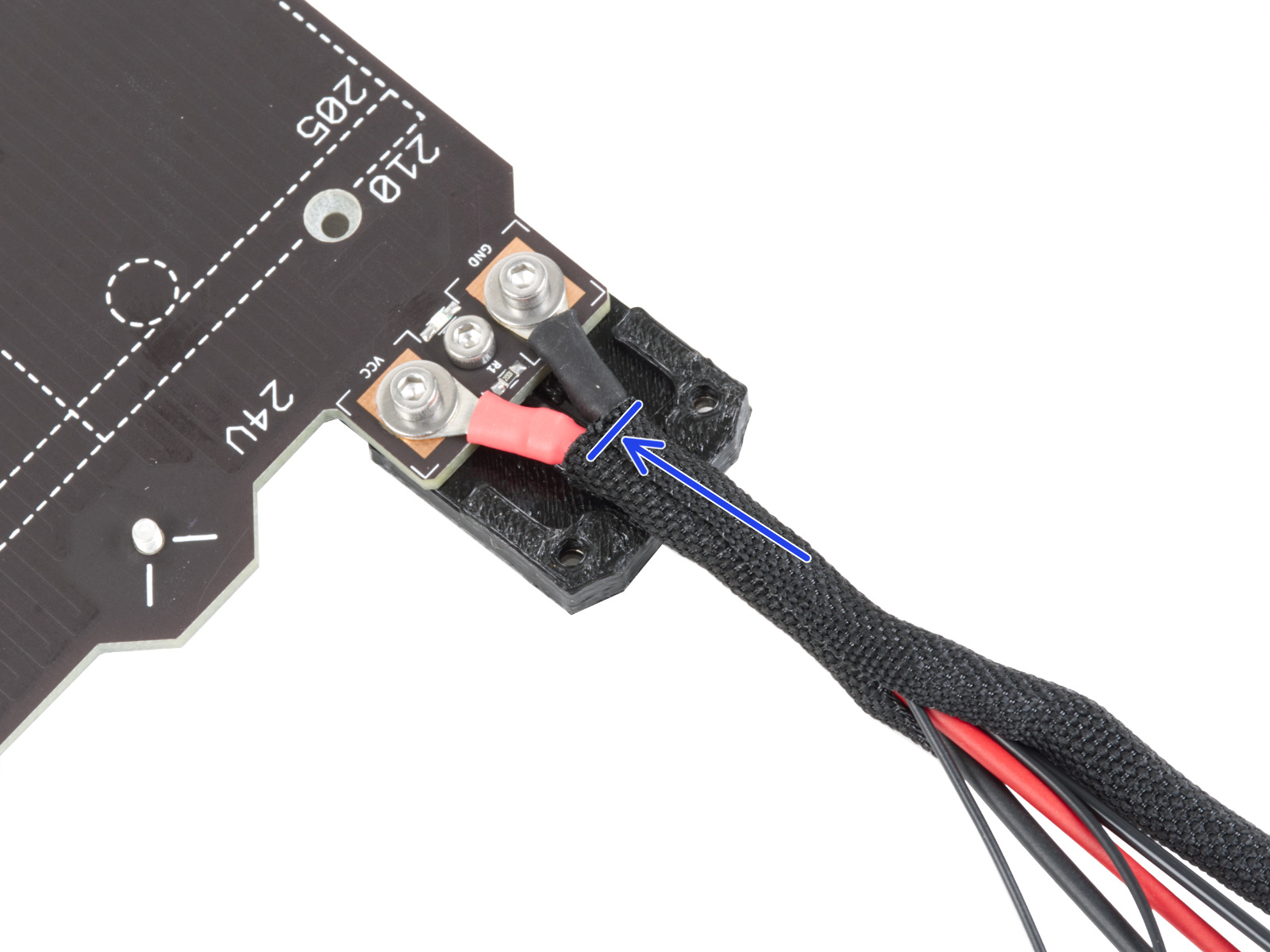

⬢ケーブル束の端をナイロン・フィラメントと一緒にケーブルスリーブに巻き付けます。スリーブをできるだけヒートベッド側にスライドさせます。

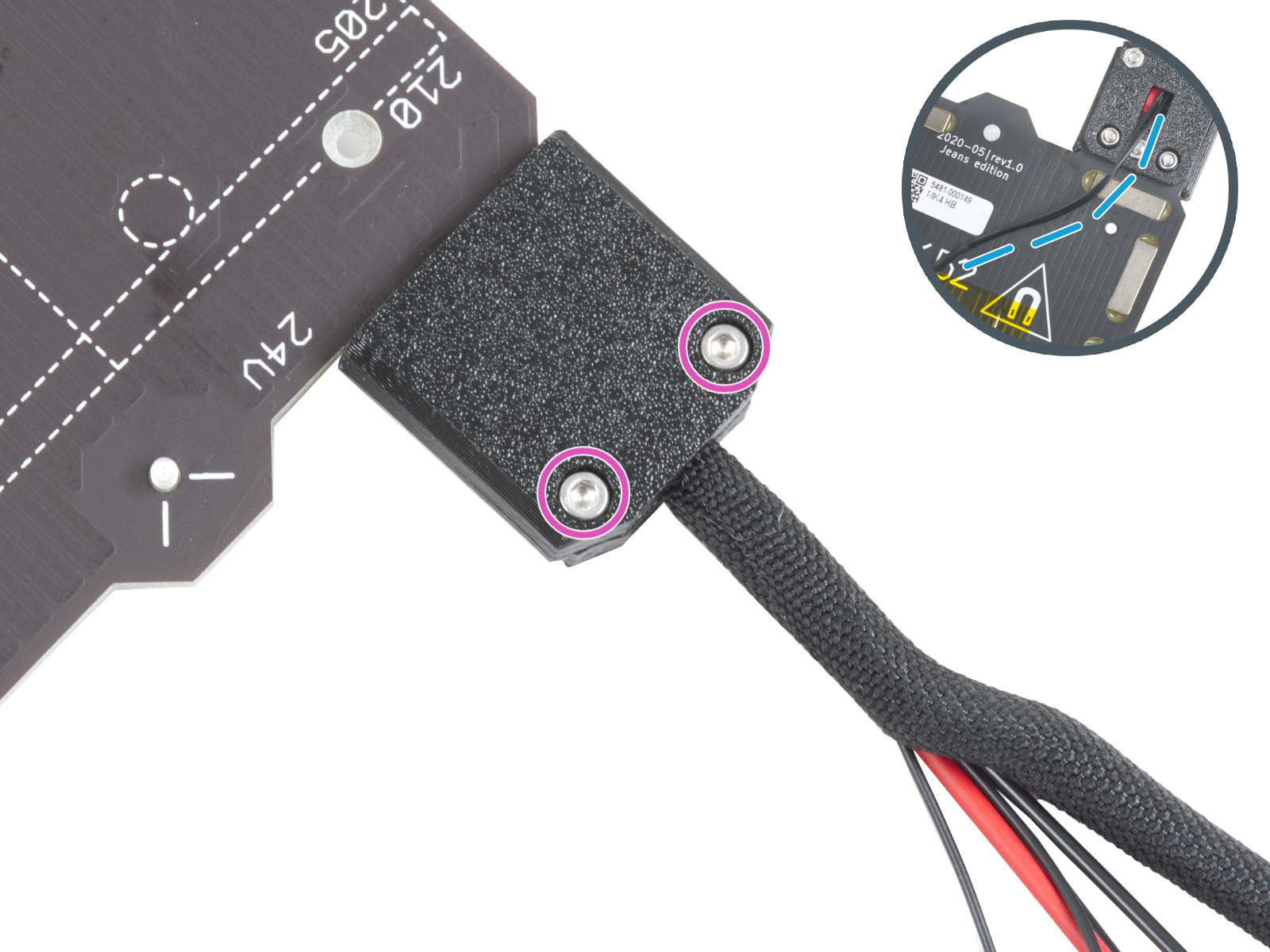

⬢heatbed-cable-cover-top をケーブルの分岐に応じて取り付け、M3x10のネジ2本で固定します。
⬢下側のサーミスタケーブルには、指が1本通せる程度のたるみを残します。

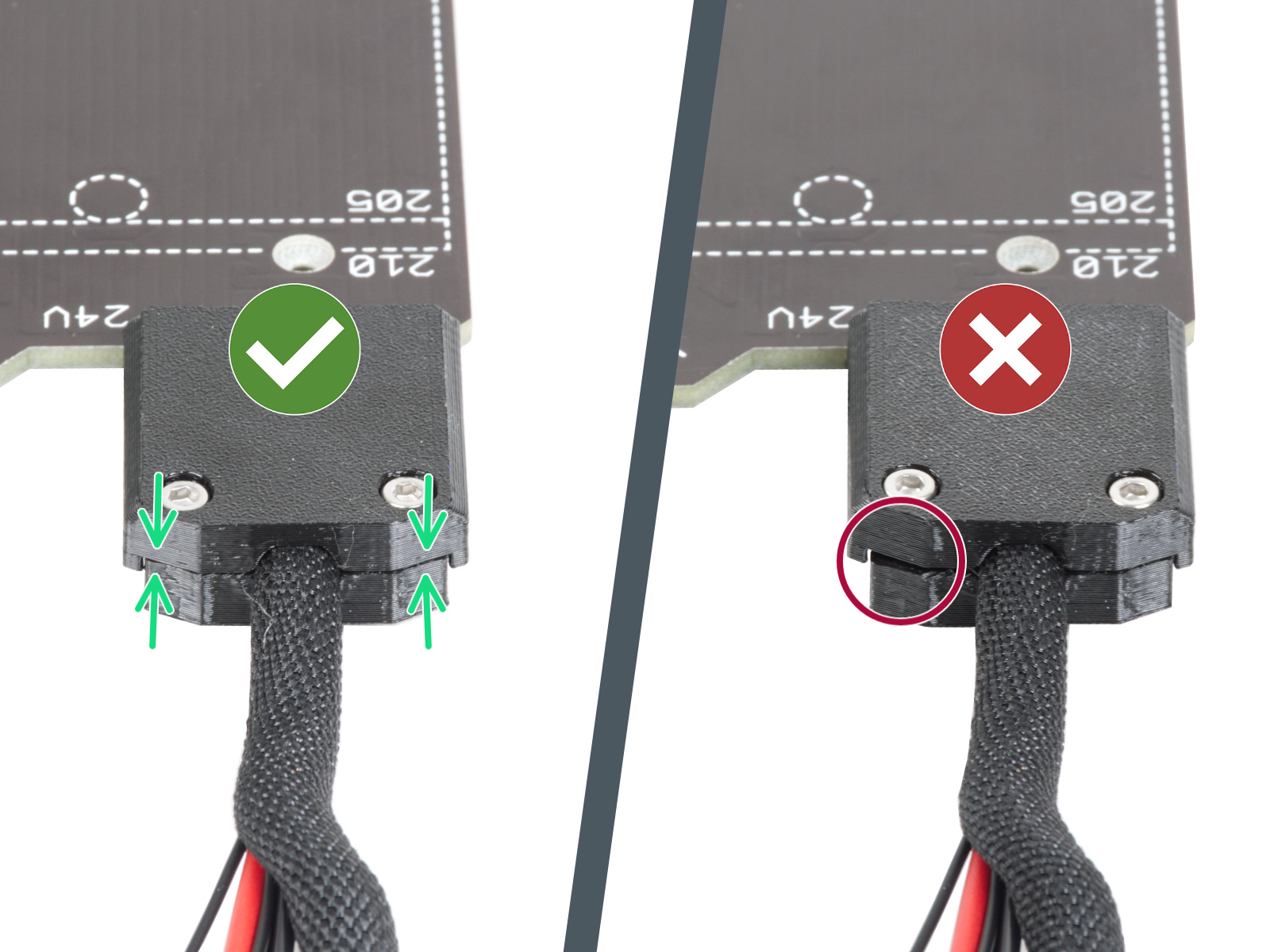

⬢２つのカバーの間にほとんど隙間がないことを確認してください。

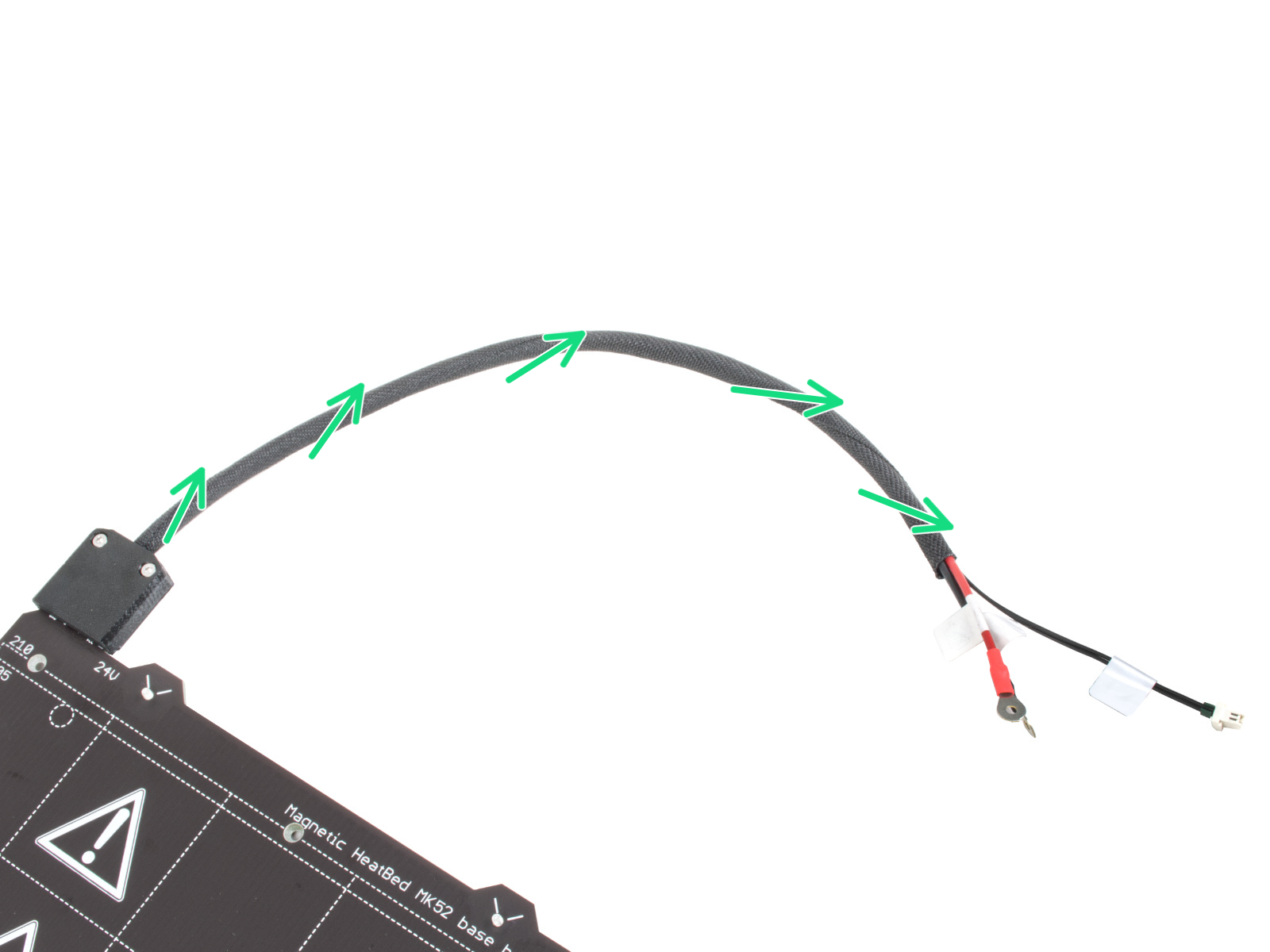

⬢ケーブルの束をケーブルスリーブで包む。ケーブル本体ではなく、スリーブをねじって取り付けてください。

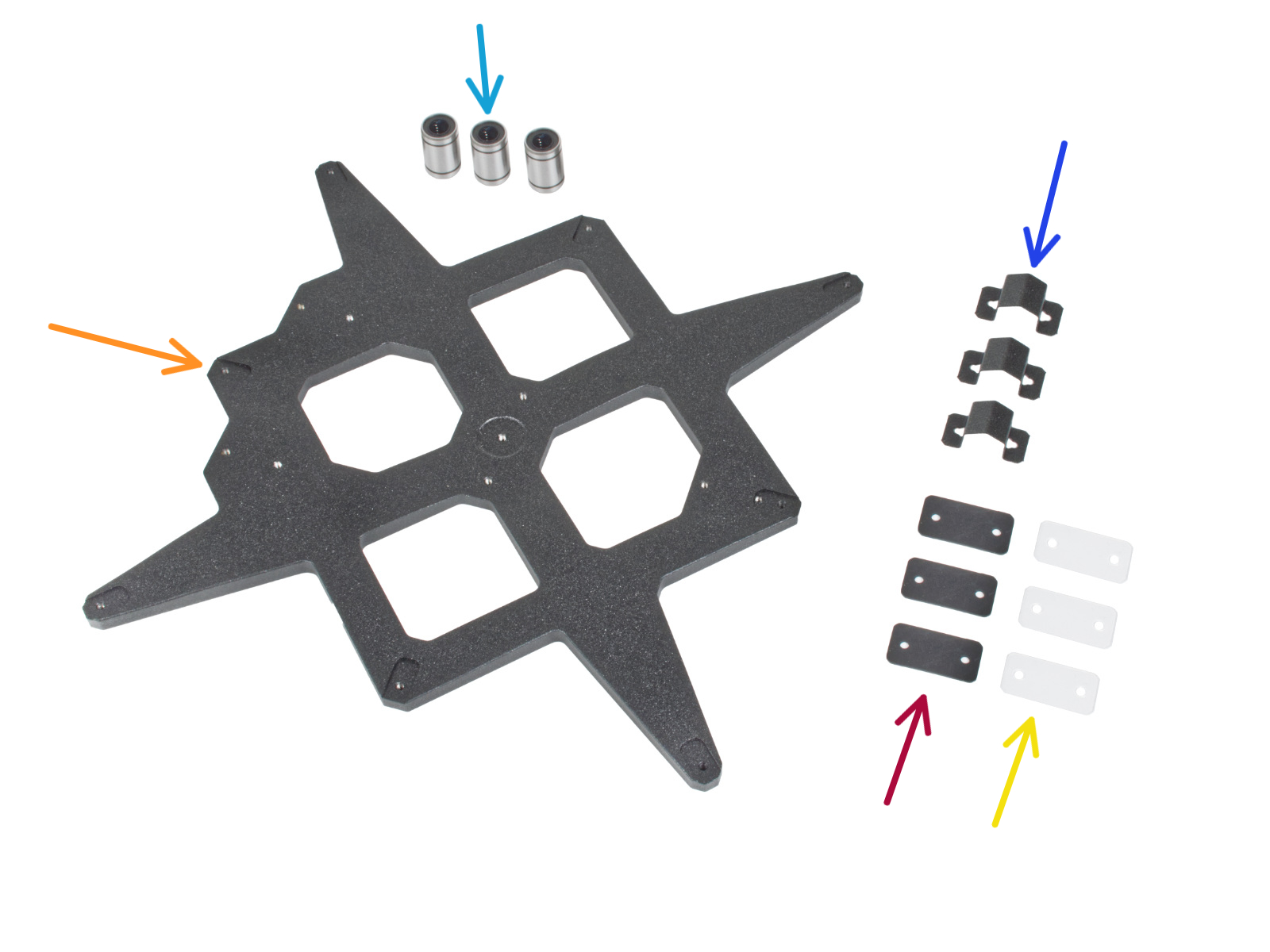

⬢以下のステップに向けて、下記の部品を用意してください。
⬢リニアベアリング LM8UU (3個)
⬢Y-carriage (1個)
⬢ベアリングクリップ (3個)
⬢ゴム製のベアリングパッド 31x16x1 mm (3個)
⬢プラスチックベアリングパッド 31x16x0.5 mm (3個)

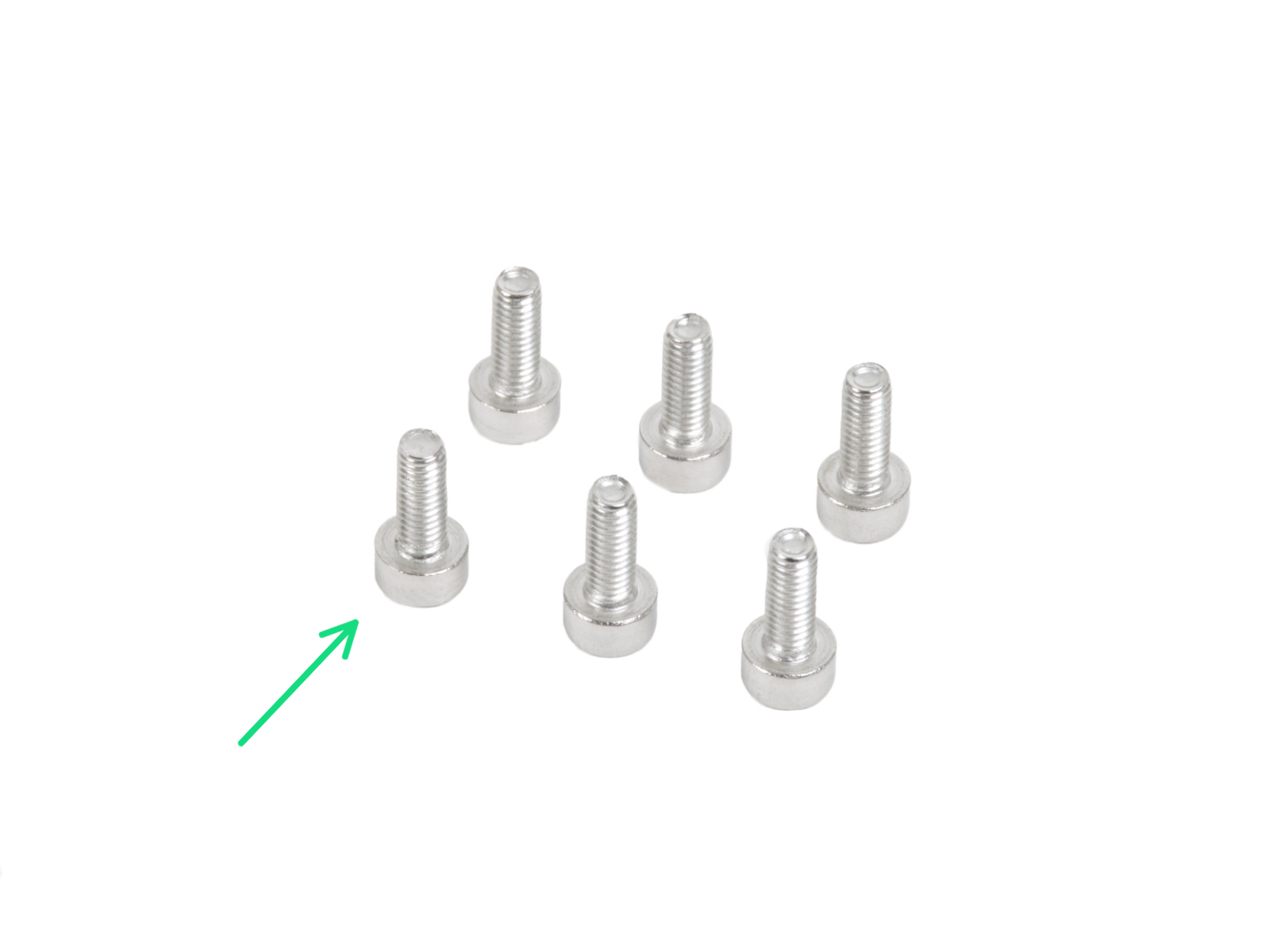

⬢M3x8 ネジ (6本)
⬢To identify if the bearings require lubrication, check the packaging:
⬢Bearings pre-lubricated by Prusa company are shipped in a blue bag. If you have pre-lubricated bearings, go to Assembling the bearing clips.
⬢If your bearings did not come in this specific packaging, the bearings must be lubricated. Proceed to the following steps with instructions for proper lubrication of the bearings.
⬢以下のステップに向けて、下記の部品を用意してください。
⬢Prusaグリース塗布器(1個)
⬢Prusa LM8UUベアリング用 潤滑剤アプリケーター(1個)
⬢ベアリングの表面についている潤滑油を、ペーパータオルで拭いてください。
各ベアリングは、プリンタに取り付ける前に潤滑剤を塗布する必要があります。以下の説明に従って慎重に作業してください。
油汚れから作業面を保護するために、適当なダスターを使用します。
ベアリングの内部がきれいであることを確認します。
⬢ペーパータオルでベアリング表面の油分を拭き取ります。
⬢ベアリング内の4列のボール全てに潤滑油を塗る必要があります。
⬢潤滑剤を開封し、キャップの中のチップでチューブの穴を突き刺します。
⬢グリースチューブに塗布器をねじって装着します。
⬢ベアリング内に塗布器の塗布部分を完全に挿れます。
⬢チューブとアプリケーターを、わずかに抵抗を感じるまで反時計回りに回します。これはアプリケーターの穴がボールの列と合っていることを意味します。
⬢チューブを軽く押して、ベアリングのボール列に潤滑剤を押し込んでください。
⬢ベアリングの前面を見てください。アプリケーターがグリスを押し出したら（黒いガスケットの周り）、チューブを押すのを止めます。潤滑中は、もう一方の手でベアリングを持ってください。
グリスは、ベアリング内の4つのボール列全てに均等に行き渡る必要があります。グリスは多すぎても少なすぎてもいけません。最後の写真をよく見てください。
⬢ベアリングの外側の余分なグリスをペーパータオルで拭き取ります。
⬢3つのベアリングすべてに、この手順を実施します。
ベアリングの取り付け後、スムースロッドに余分なグリスが残っていることがあります。ペーパータオルなどで拭き取ってください。

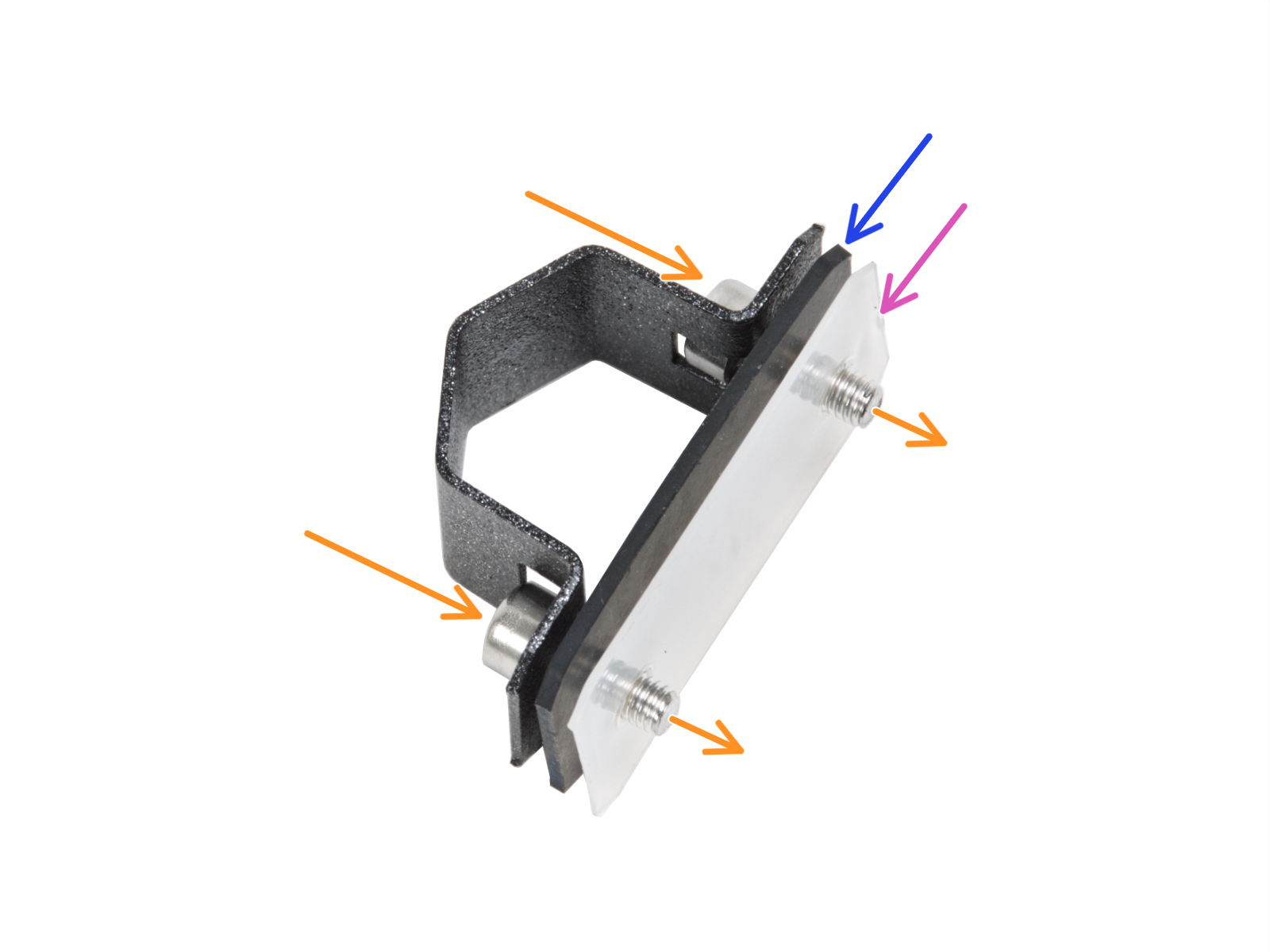

⬢2本のM3×8 ネジ を、ベアリングクリップの穴に差し込みます。
⬢ネジにゴム製ベアリングパッドを挿入します。
⬢プラスチック製ベアリングパッドをネジに挿入します。
⬢残りの 2 つのベアリングクリップについて、これらの手順を繰り返します。
パッドの順番は非常に重要です。3つのベアリングクリップの順番を確認してください。

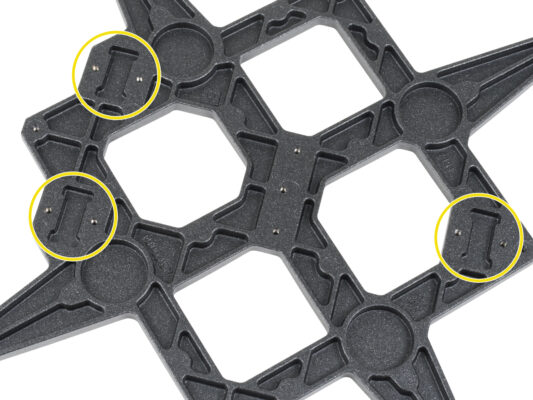

⬢Yキャリッジにあるベアリング用の3つのポケットに注目してください。

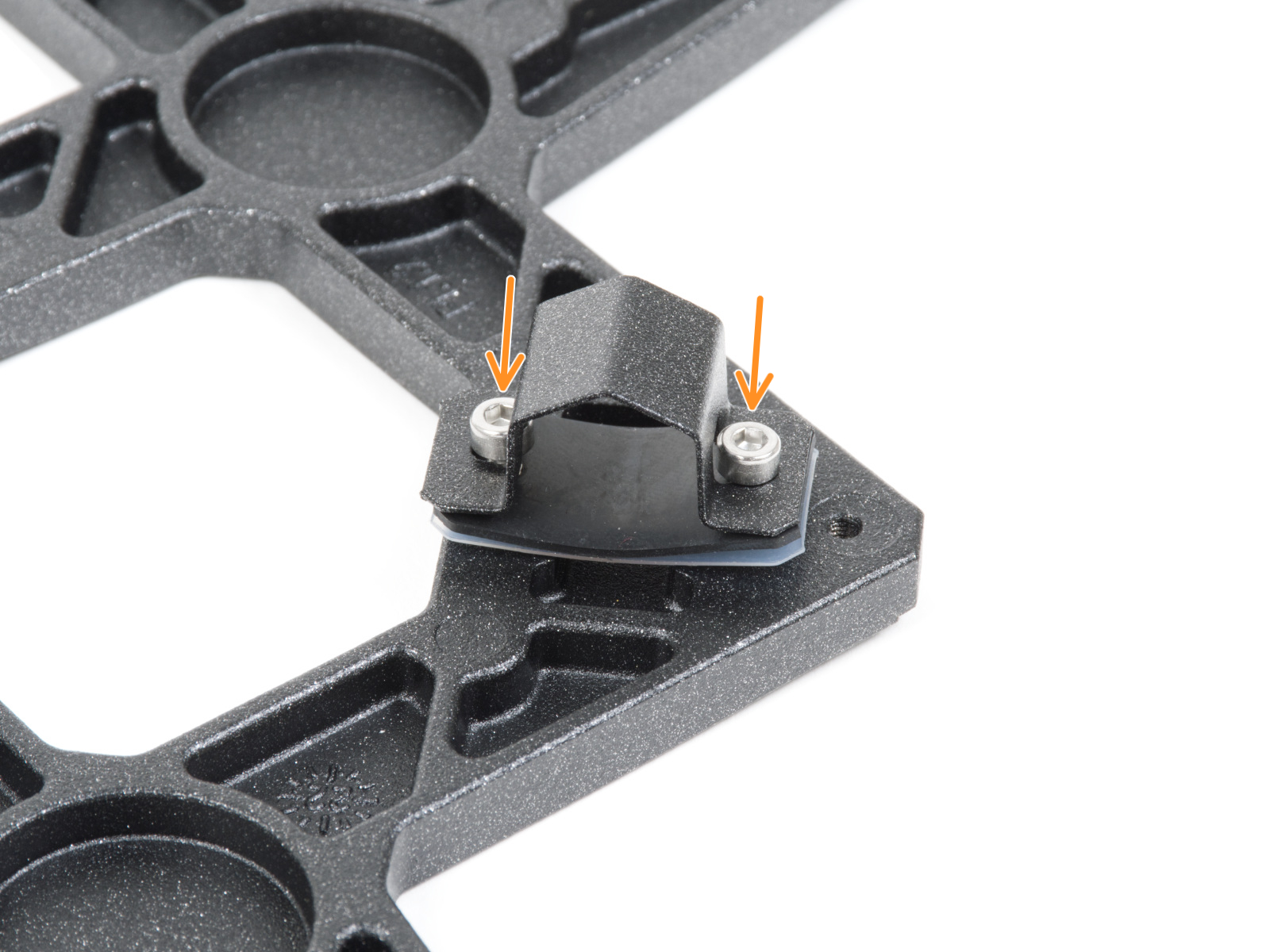

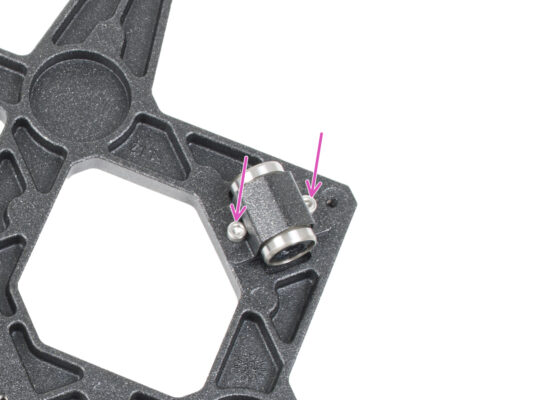

⬢ポケットが1つある側から始めます。切り欠きのある部分にベアリングクリップを取り付けます。

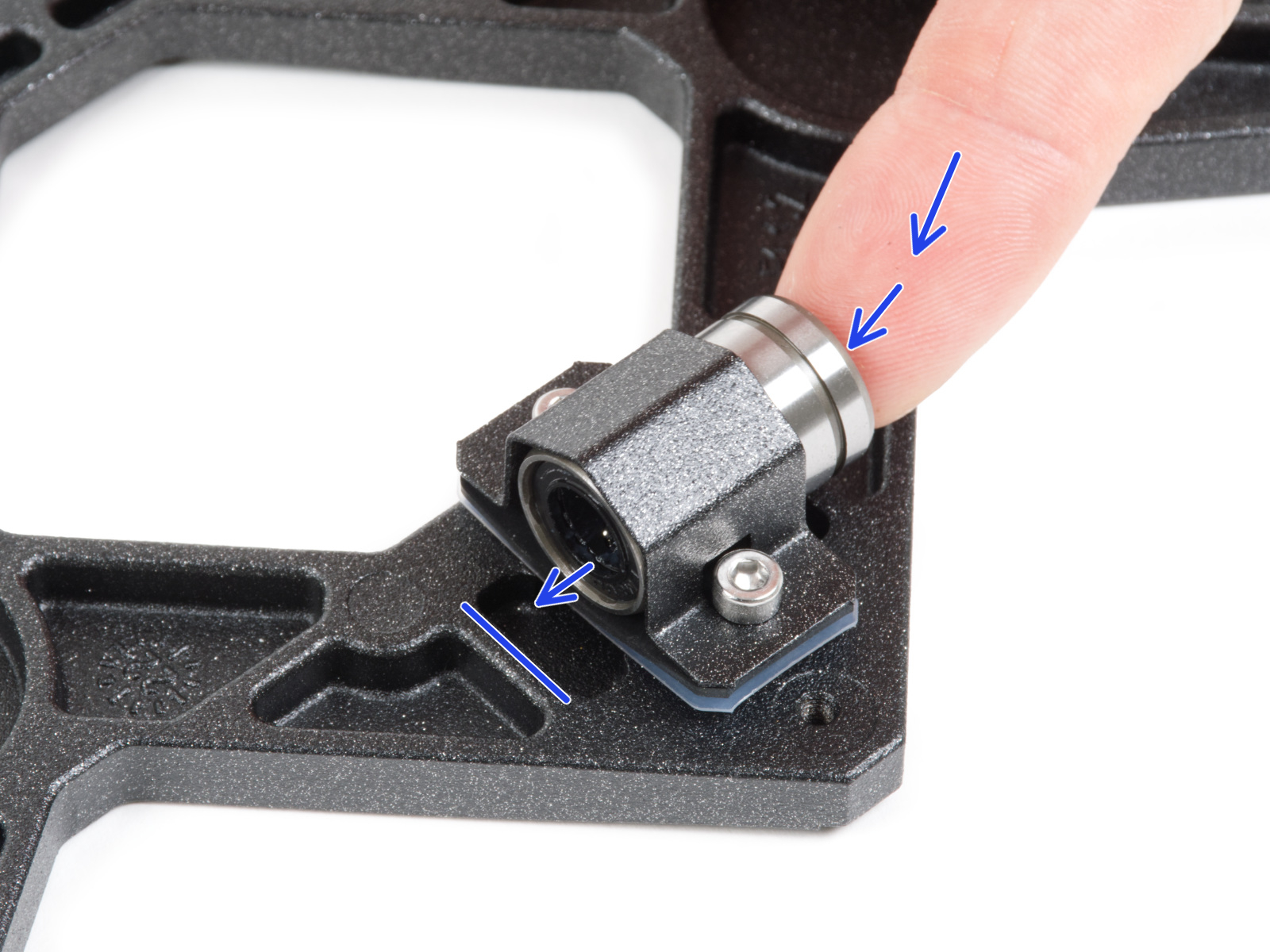

⬢ベアリングをベアリングクリップに挿入します。

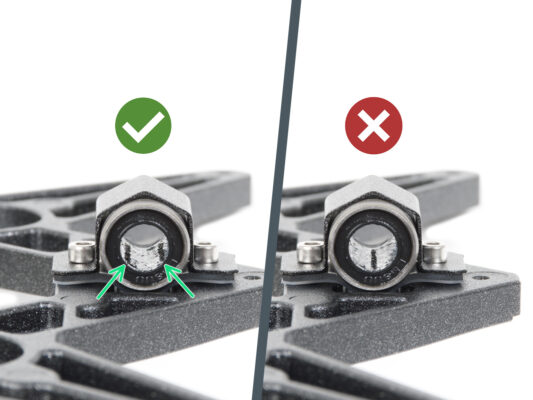

⬢ベアリングの正しい向き：ベアリングをYキャリッジに取り付ける際、写真のような向きになっていることを確認してください。ベアリング内部のボールの列は側面になければなりません。

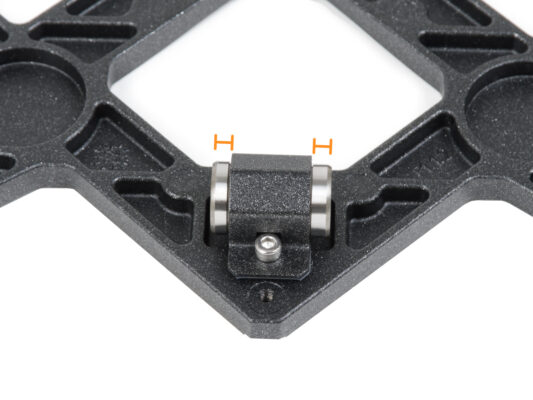

⬢ベアリングがベアリング・クリップの中央にくるように、ベアリン グの位置を合わせます。ベアリングのほぼ同じ部分が両側に見えるようにします。
⬢ベアリングの位置を維持し、両方のネジをわずかに締めます。位置と向きを維持する程度の締め込みであることを確認してください。後でしっかりとネジを締めます。
⬢残りの2つのベアリングポケットに2つのベアリングクリップを取り付け、2つのベアリングを中に押し込みます。

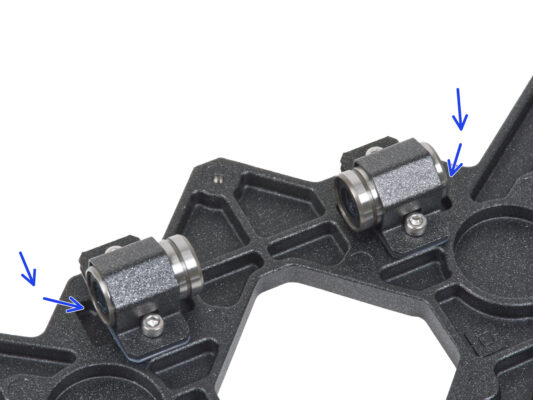

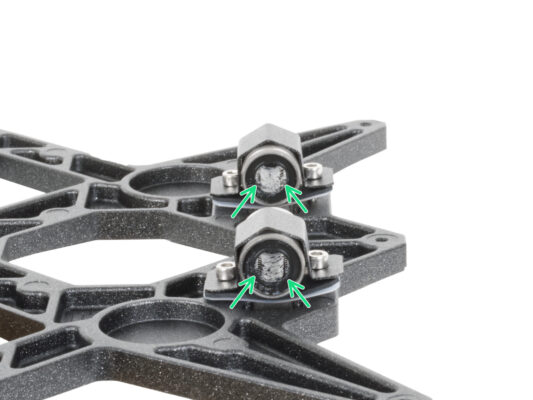

⬢2列のベアリング・ボールが側面に来るように、両方のベアリングの向きを決めます。
Correct bearing alignment is CRUCIAL. Proceed carefully and make sure that both bearings are as close to the center of the Y-carriage as possible and do not touch any pocket edge.

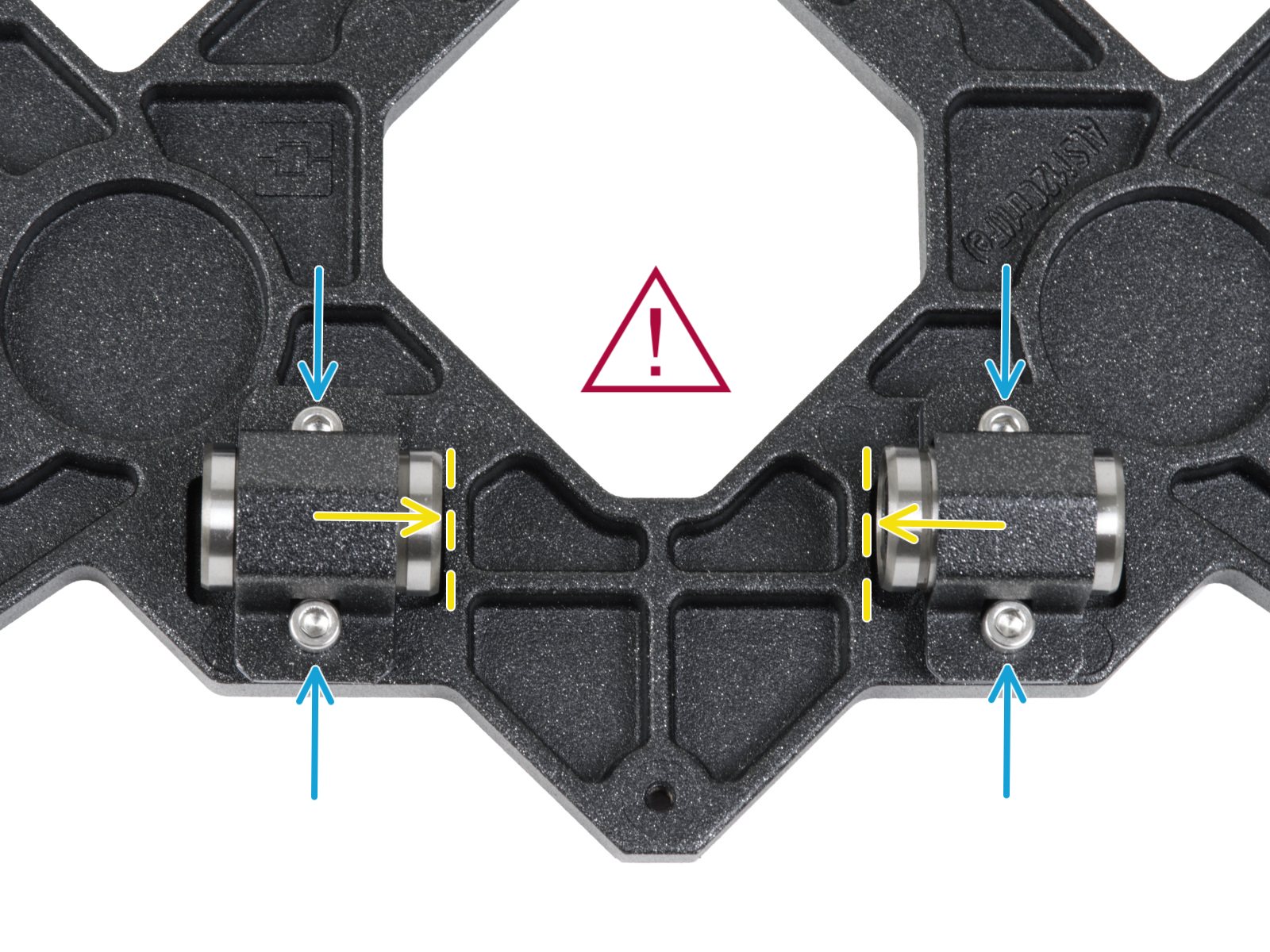

⬢Unlike the previous single-bearing, position the bearings as close to the center of the Y-carriage as possible. Beware, the bearings must not touch the edge of the pocket!
Incorrect positioning: the bearings must not touch or overlap the edges of the pocket as shown in the bottom of the first picture.
⬢ベアリングの位置を維持し、ネジをわずかに締めます。ベアリングの位置と向きを維持する程度にします。後でしっかりとネジを締めます。
⬢After securing the clips double-check the correct position of the bearings so that they do not touch the edges of the pockets.
⬢以下のステップに向けて、下記の部品を用意してください。

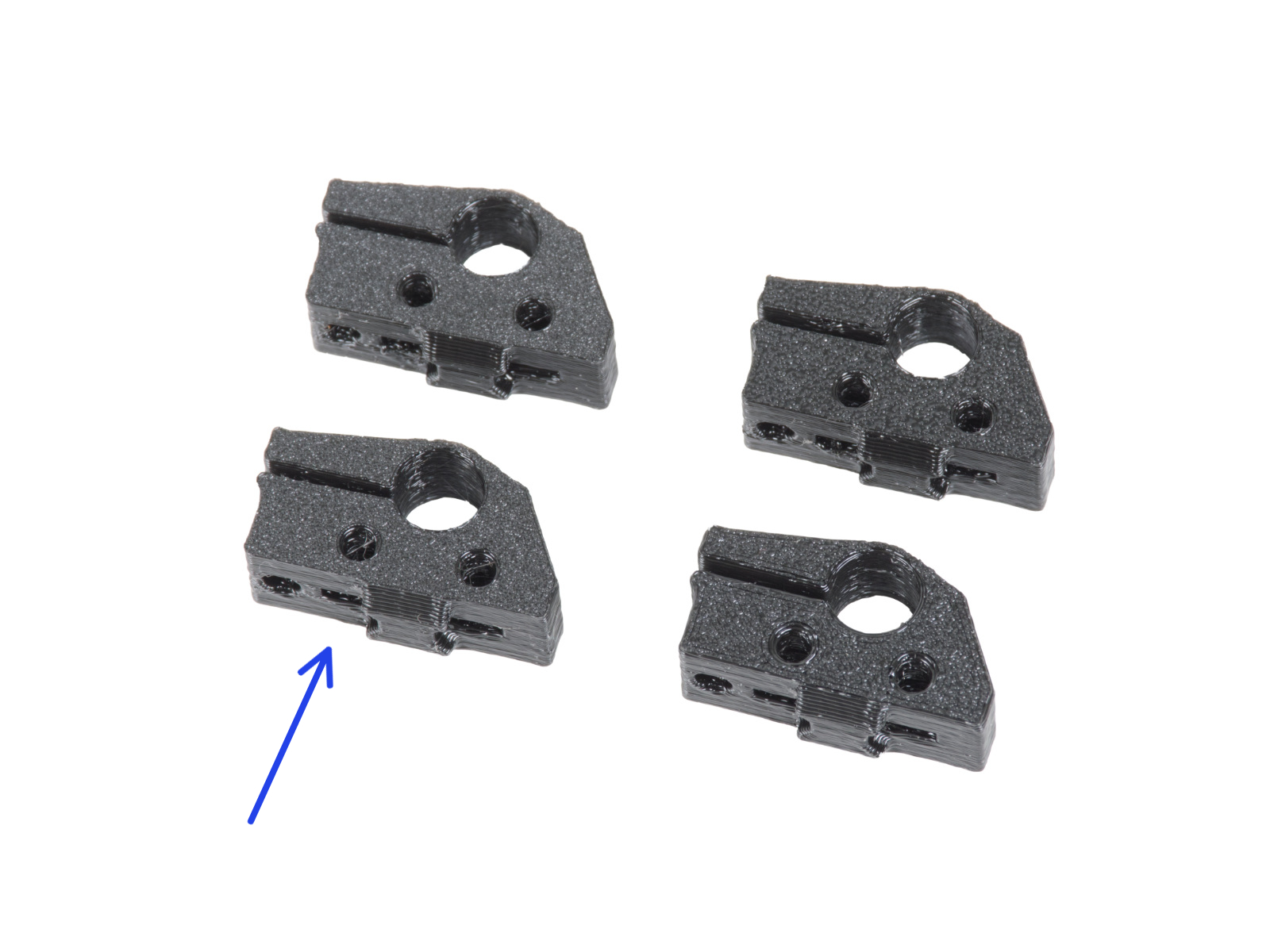

⬢Y-rod-holder (4個)

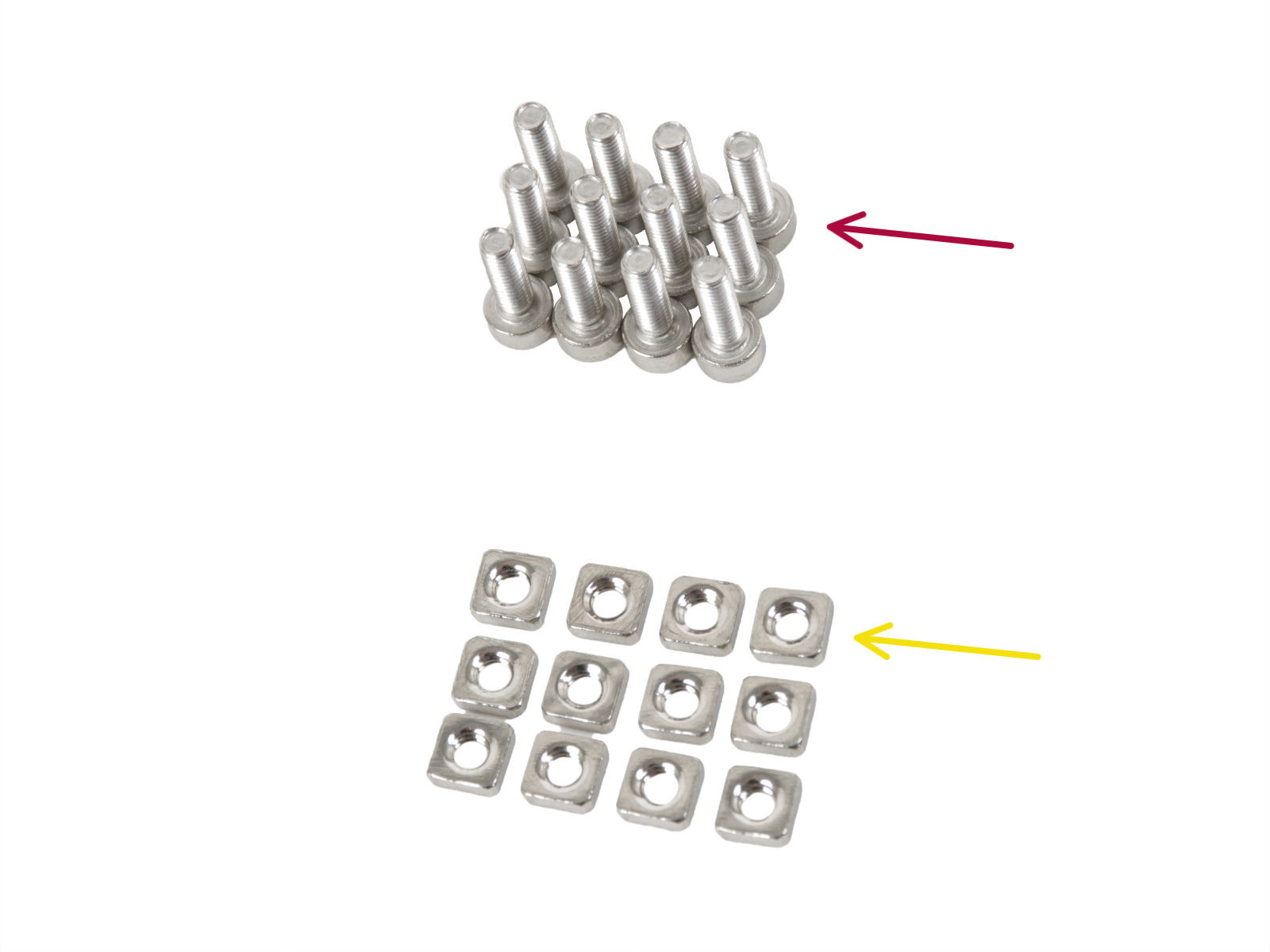

⬢M3x10 ネジ (12本)
⬢M3nS ナット (12個)

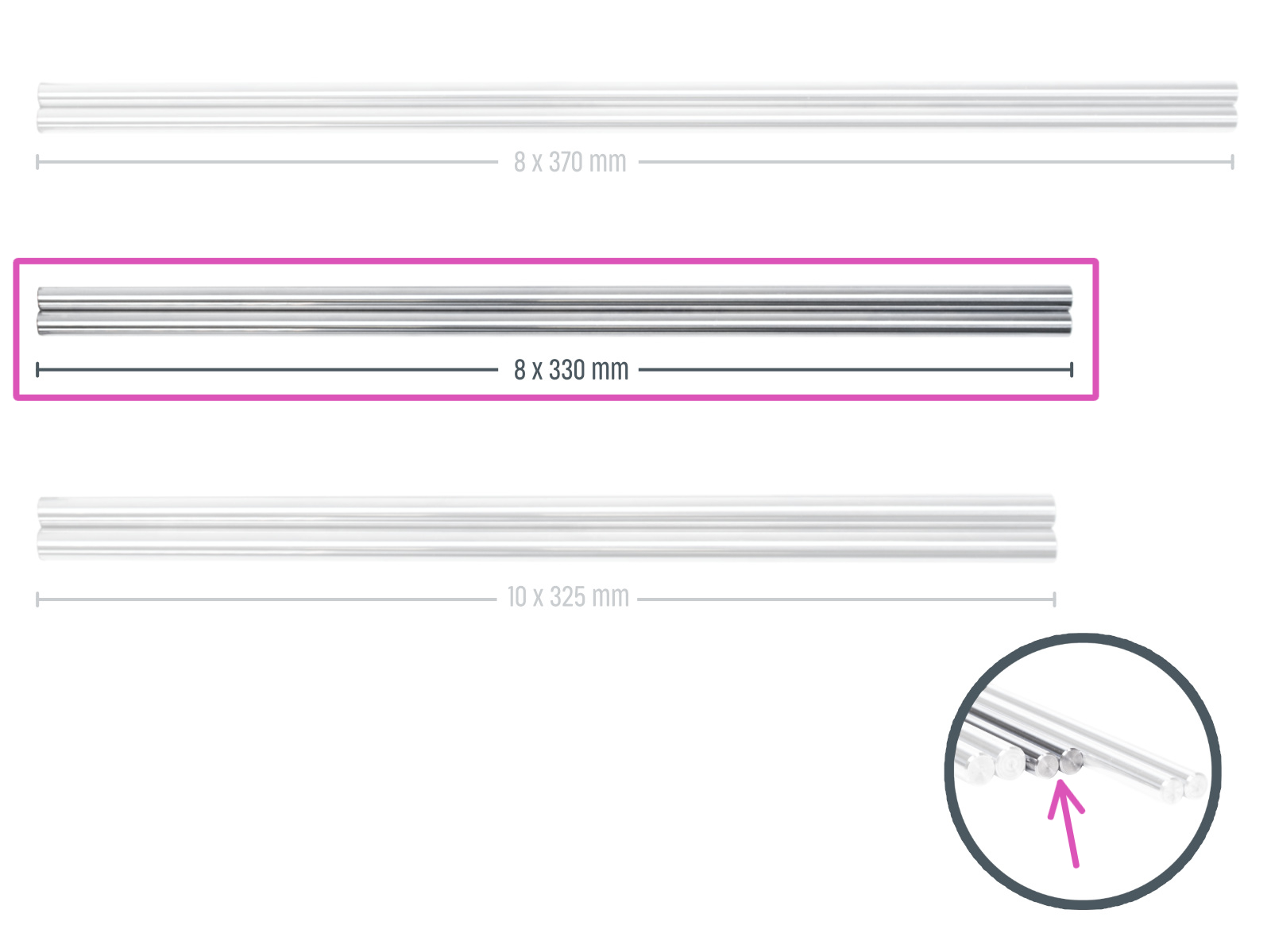

⬢スムースロッド 8 x 330 mm (2本)
⬢ペーパータオルでスムースロッド表面の油分を拭き取ります。
この作業は十分に注意してください。ロッドを慎重に、ベアリングに対してまっすぐ挿入してください。力を入れすぎたり、ロッドを傾けたりしないでください。
万が一、ベアリングからボールが押し出されてしまた場合は、その数を数えてください。玉が1個か2個なら大きな影響はありませんが、それ以上出てしまった場合は、新しいベアリングの注文をご検討ください。

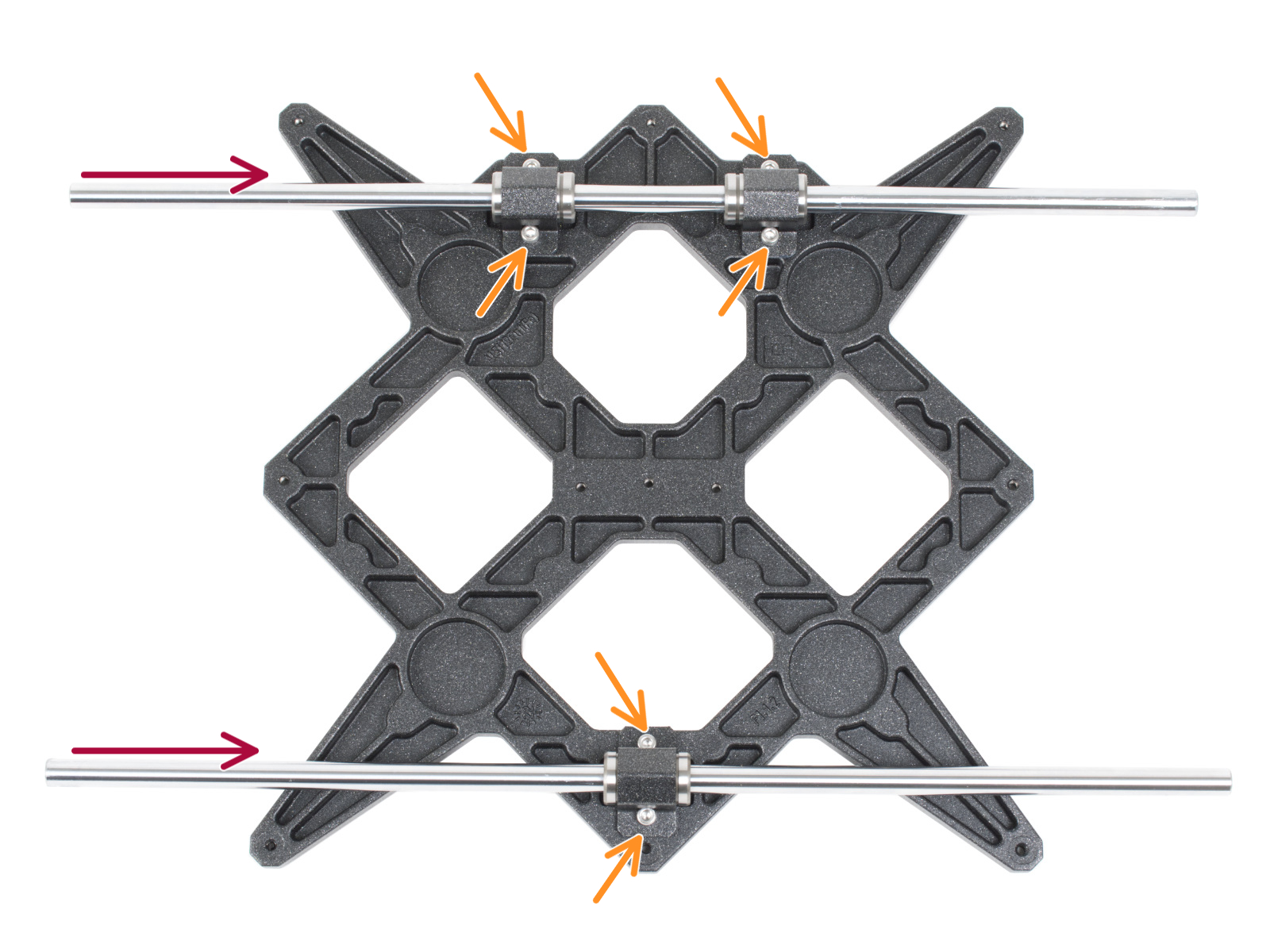

⬢各ベアリング・クリップのネジを完全に締めます。
最後に締め付けをした後、スムースロッドの動きが円滑でなければなりません。スムースロッドの動きが硬い場合は、ネジを緩めて同じ手順を繰り返してください。
⬢After tightening all the screws securing the bearing clips, make a final check of the correct position of the bearings:
Two-bearing side: the bearing must be positioned closer to the center of the Y-carriage. It must not touch or extend over the edge of the pocket.
⬢Single-bearing side: the bearing must be in the center of the pocket.

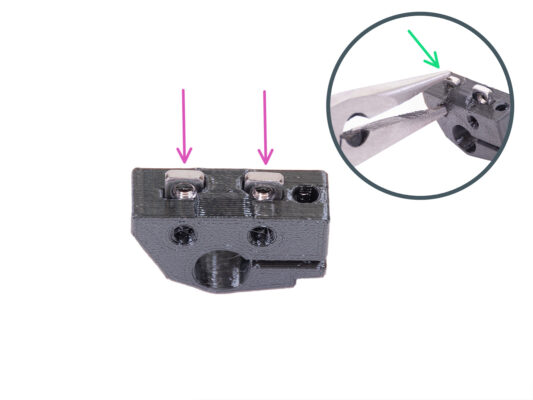

⬢Y-rod-holder ひとつに対し、M3nS ナット を2個差し込みます。
⬢ナットを最後まで押し込んだことを確認してください。プライヤーを使っても良いですが、プリント部品を傷つける可能性があるので注意してください。
万が一、ナットを押し込めない場合は、無理な力を加えないようにしてください。まず、ナットが入る穴や経路にゴミや障害物がないか確認してください。

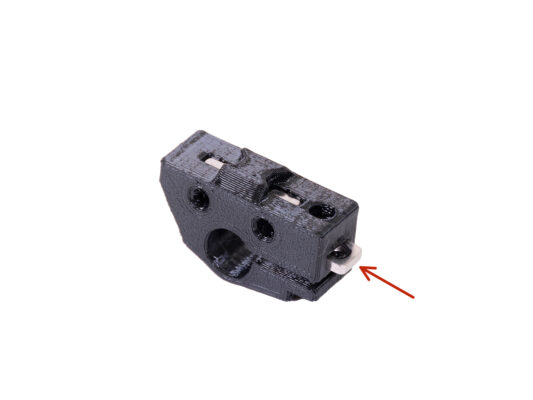

⬢Y-rod-holder の側面から M3nSナット を 1つ挿入します。
⬢ナットの位置を 2mm の 六角レンチ を使って調整します。
⬢残りの Y-rod-holdersについてもこの手順を繰り返します。

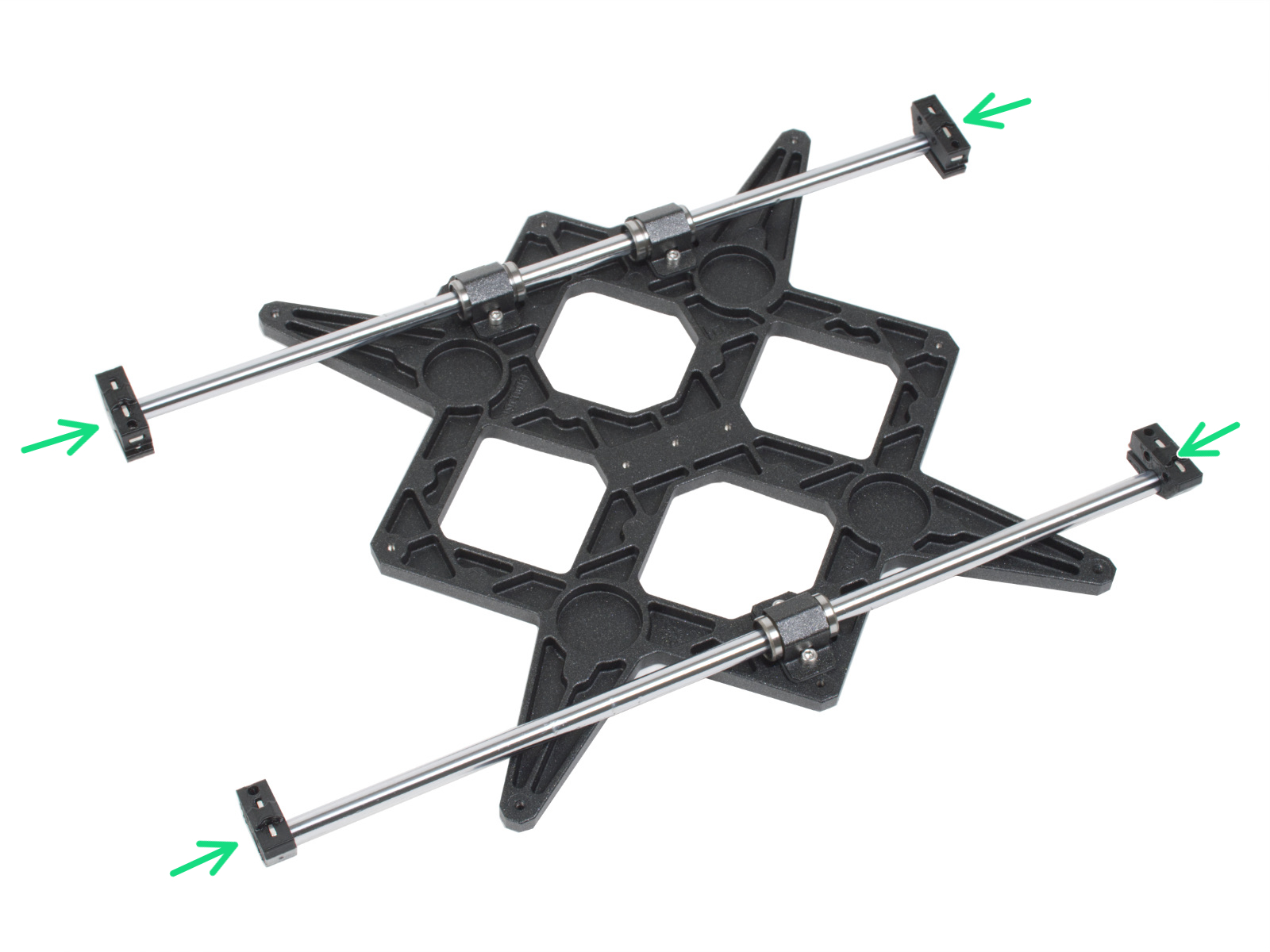

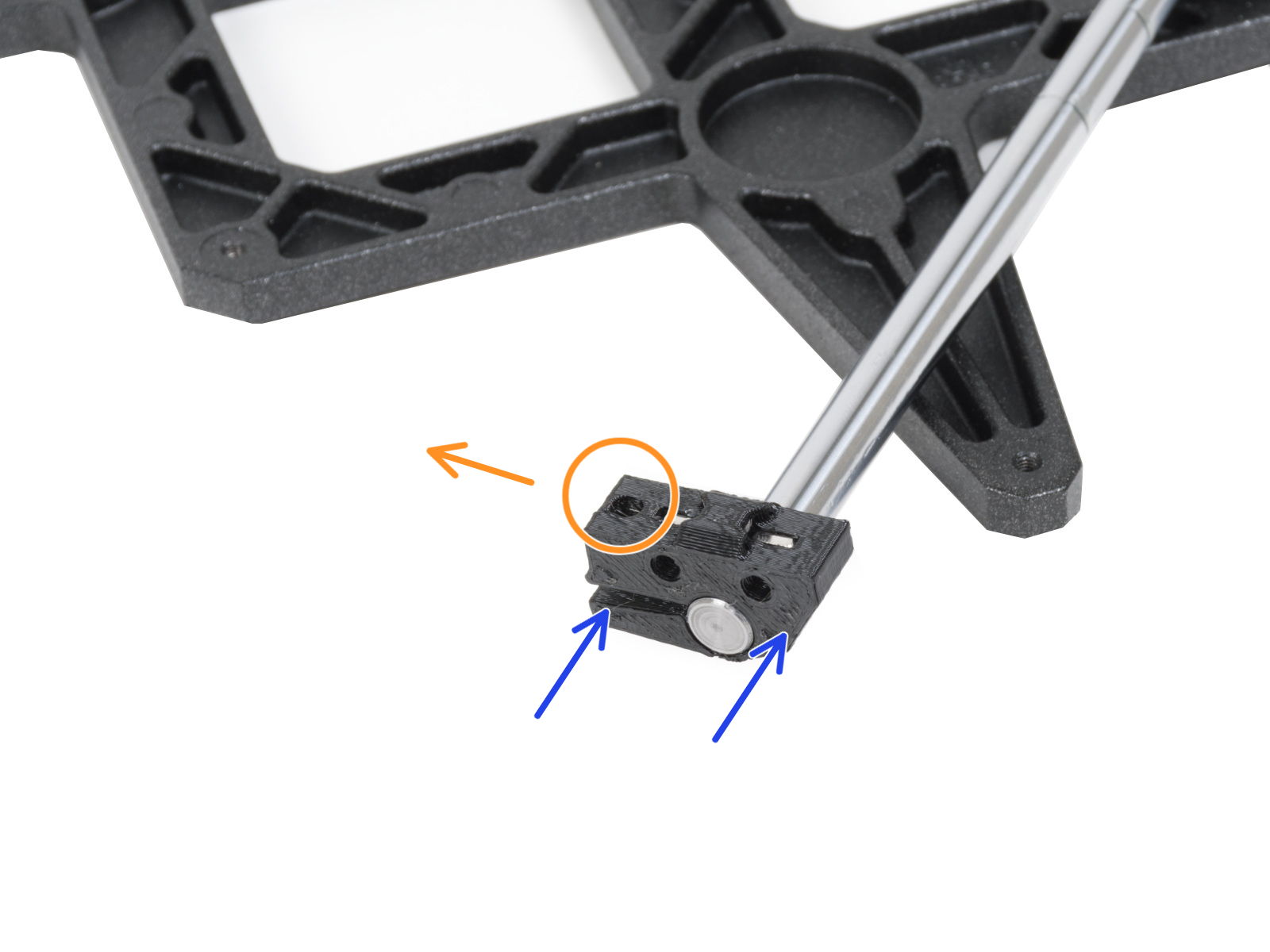

⬢Y-rod-holderをロッドに押し込みます。プラスチック部品の前面をロッドの平らな面に合わせます。
⬢Y-rod-holderの正しい位置を確認してください。ネジ穴は上向きで、Yキャリッジの中心に向かっていなければなりません（写真を参照）。
⬢残りの Y-rod-holderについてもこの手順を繰り返します。
⬢ロッドホルダーを付けたスムースロッドを含むYキャリッジを取り出し、YZフレームにセットします。2つベアリングがある方が左側にあることを確認してください（写真参照、ネジ穴は左側に2組、右側に1組あります）。

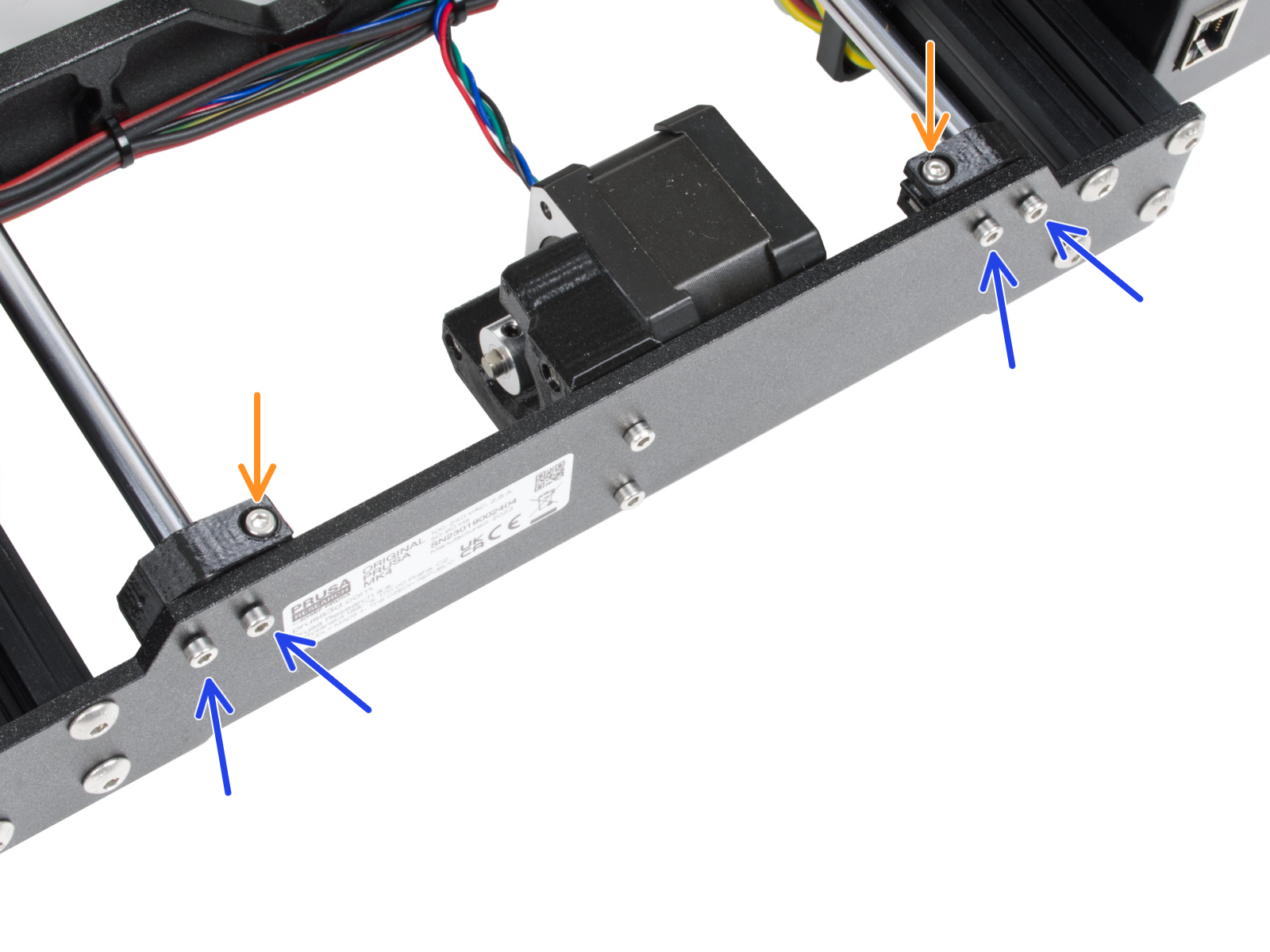

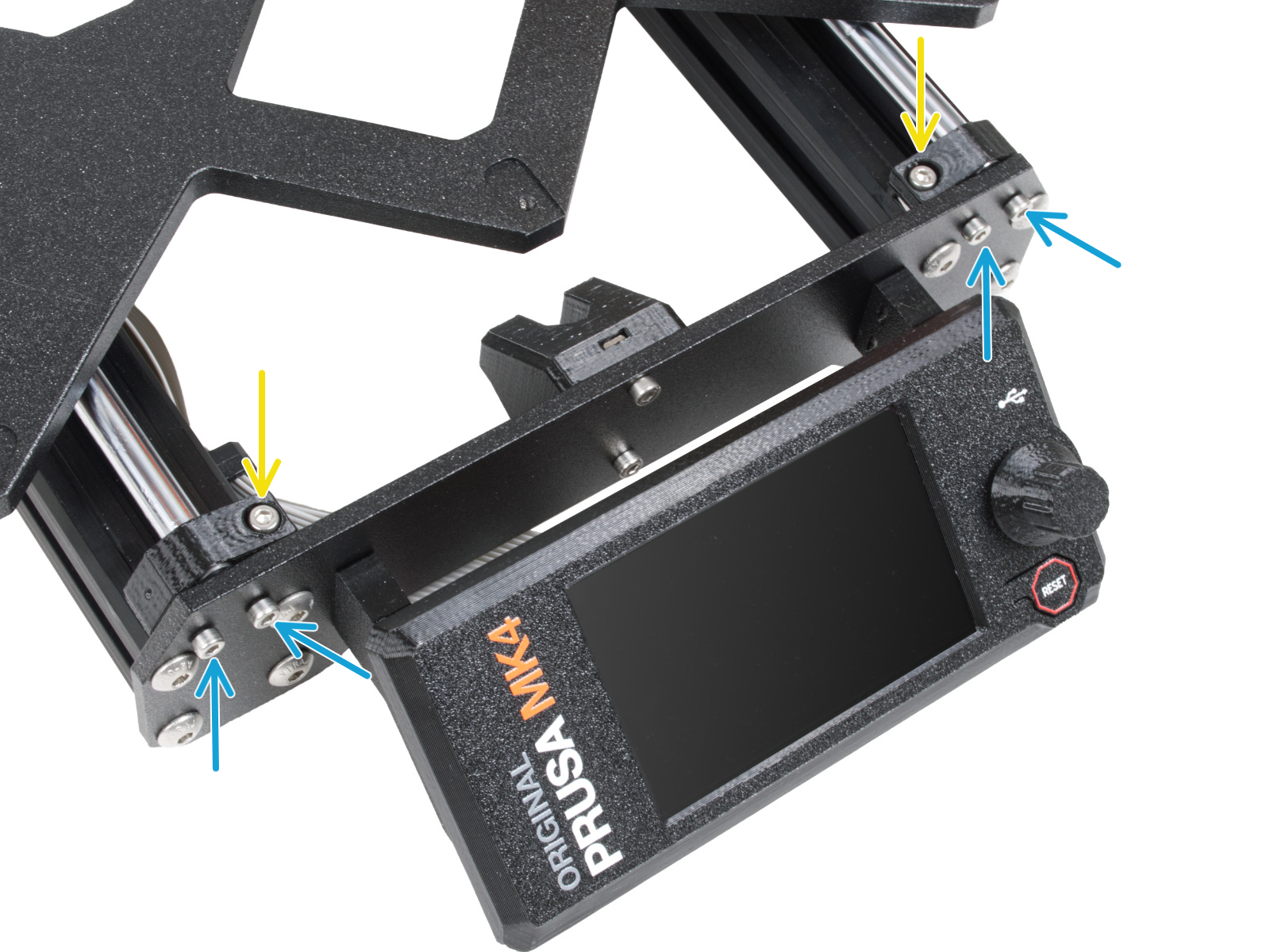

⬢それぞれのY-rod-holderを固定し、フロントプレート（長い突起のある方）にM3x10のネジで固定します。両方のネジを均等に締めていきますが、まだ完全には締めません。後で完全に締めます。
⬢M3x10 ネジを各フロントホルダーの穴に入れ、締め込みます。
⬢2組目のY-rod-holderを2本のM3x10ネジで固定します。ネジ を均等に締め付けてください。ただし、完全には締めこまないように注意してください。後ほど締めこみを行います。
⬢M3x10 ネジをリアホルダーの穴に入れ、締め込みます。
M3nSナットが抜け落ちてしまう場合は、フレームを上下反転させてください。両方のナットを締めてから、フレームを元の位置に戻してください。
重要: スムースロッドを正しく一直線にすることは、プリンタの騒音を減らしたり、摩擦抵抗にならないようにするためにとても重要な作業です。

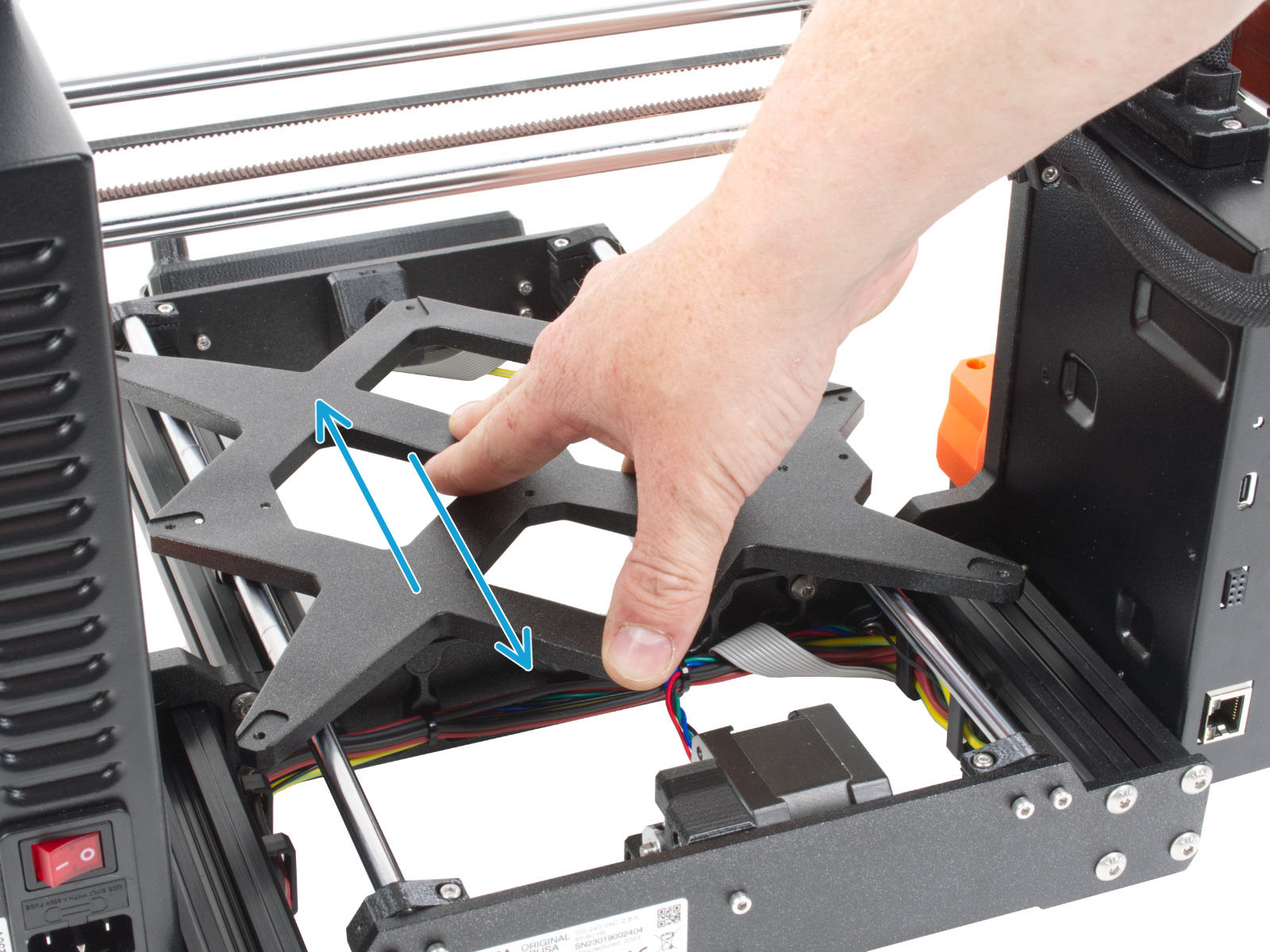

⬢Yキャリッジをスムースロッドの全長にわたって前後に動かし、位置を合わせます。
⬢次にキャリッジをフロントプレート側に移動し、フロントYホルダーのすべてのネジを締めます。
⬢Yキャリッジをリアプレートに移動し、back-Y-holdersのすべてのネジを締めます。
⬢以下のステップに向けて、下記の部品を用意してください。

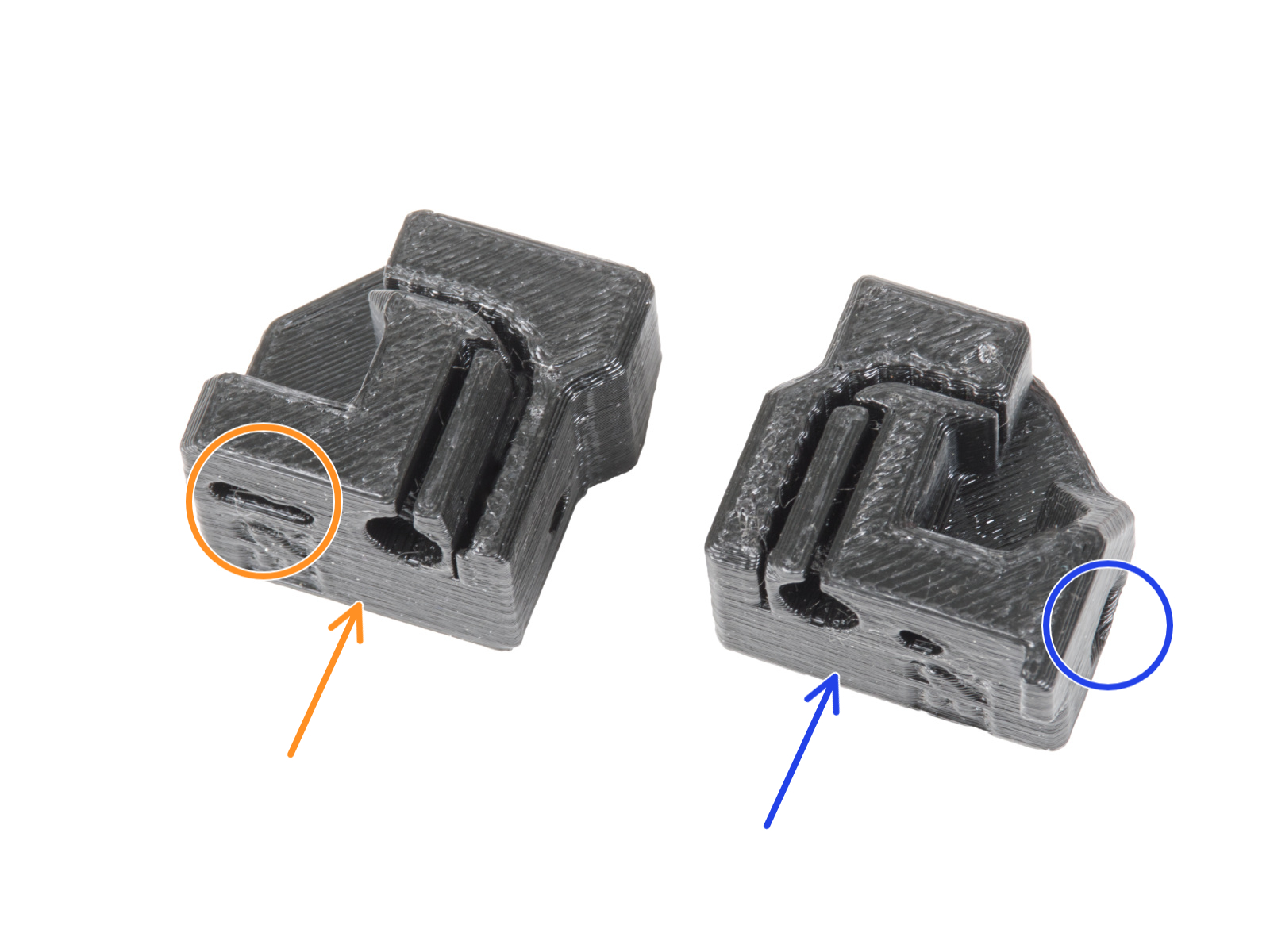

プリントされたパーツは同じではありません。両方のパーツをよく見比べてみてください。
⬢Y-belt-tensioner (1個) 楕円形の穴がある
⬢Y-belt-holder (1個) 六角形の穴がある

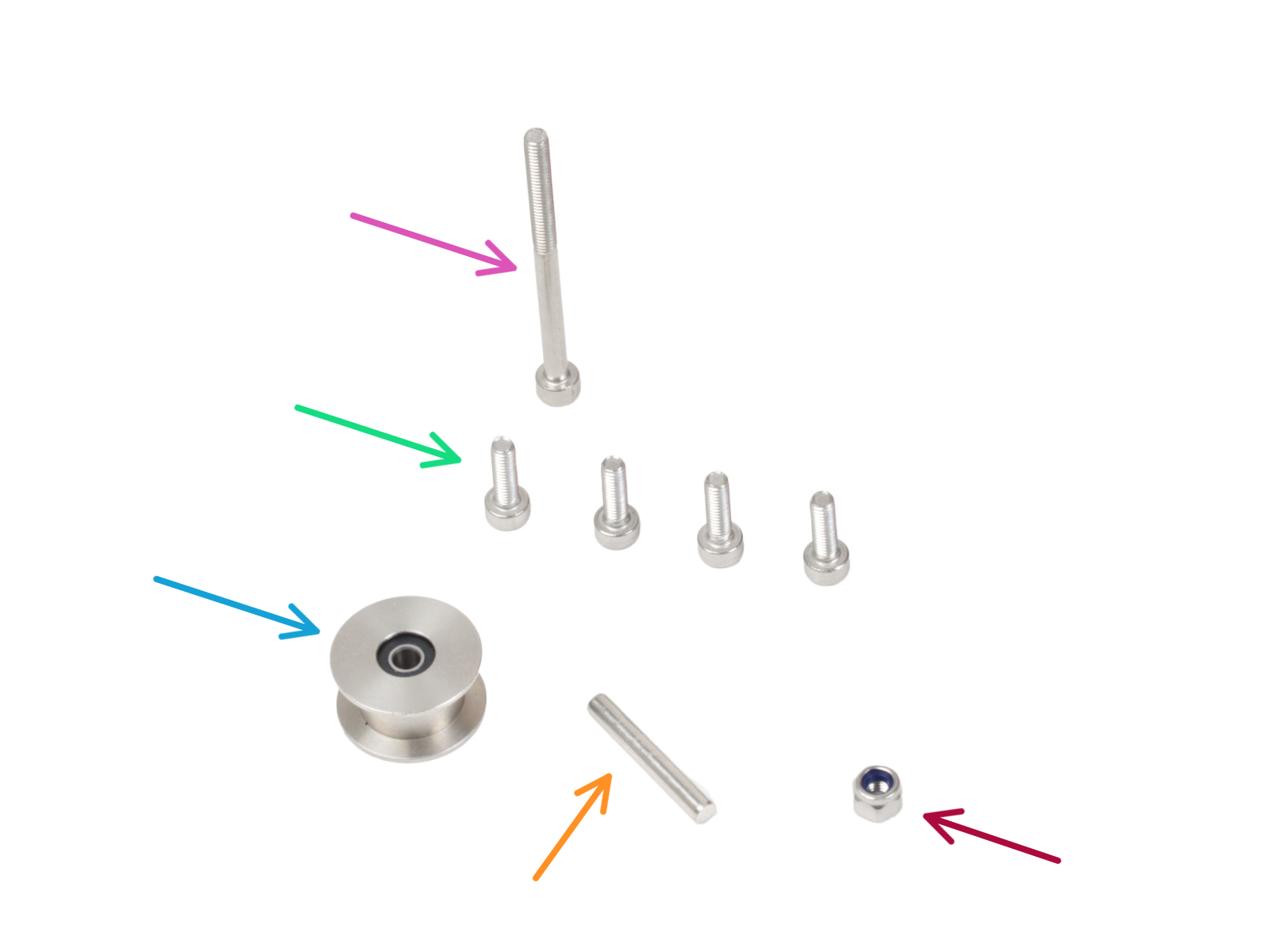

⬢M3x40 ネジ (1本)
⬢M3x10 ネジ (4本)
⬢M3nN ナット (1個)
⬢GT2-20 プーリー (1個)
⬢ピン H8 2.9x20 (1本)

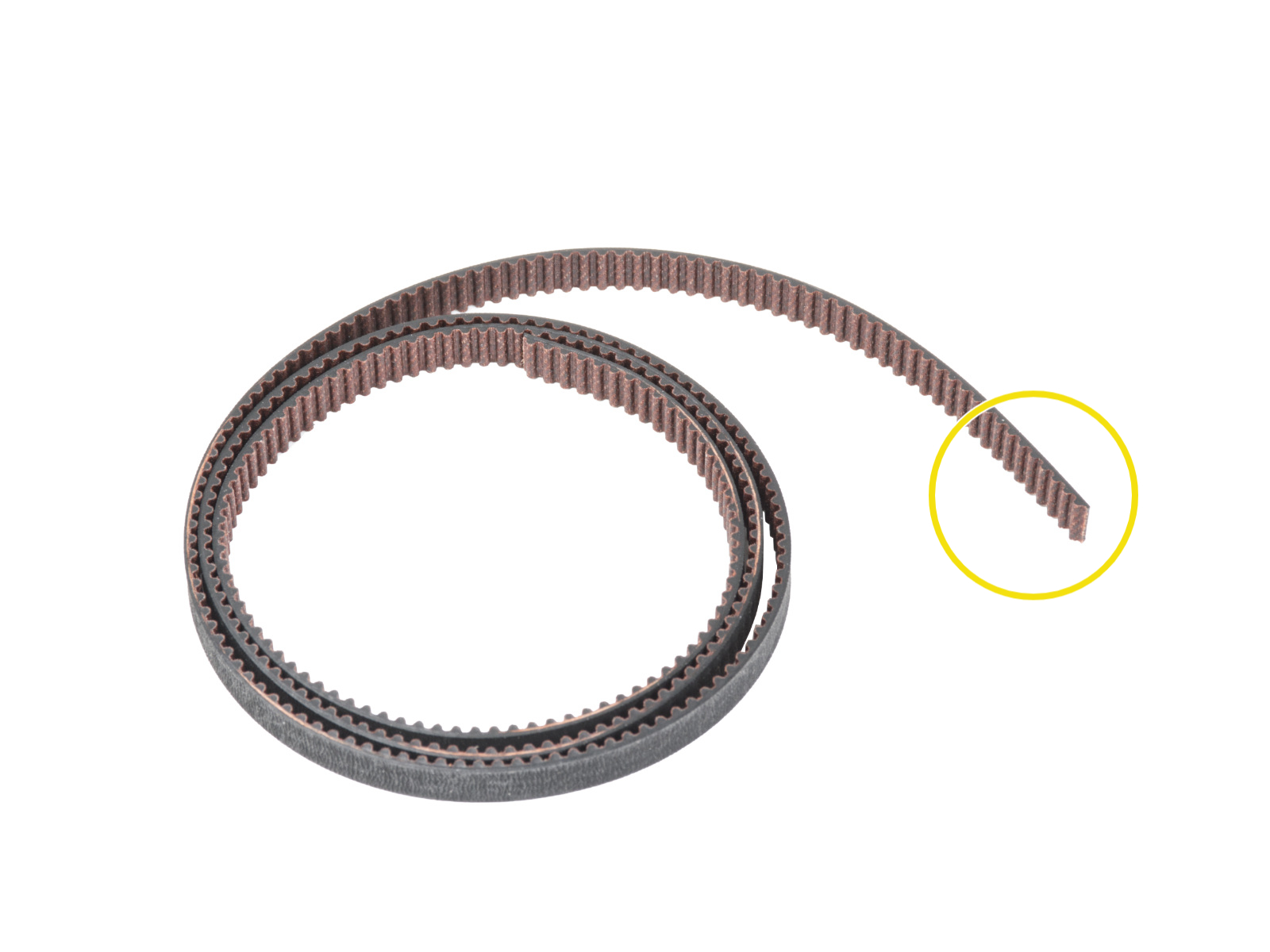

⬢Yベルト (1本)

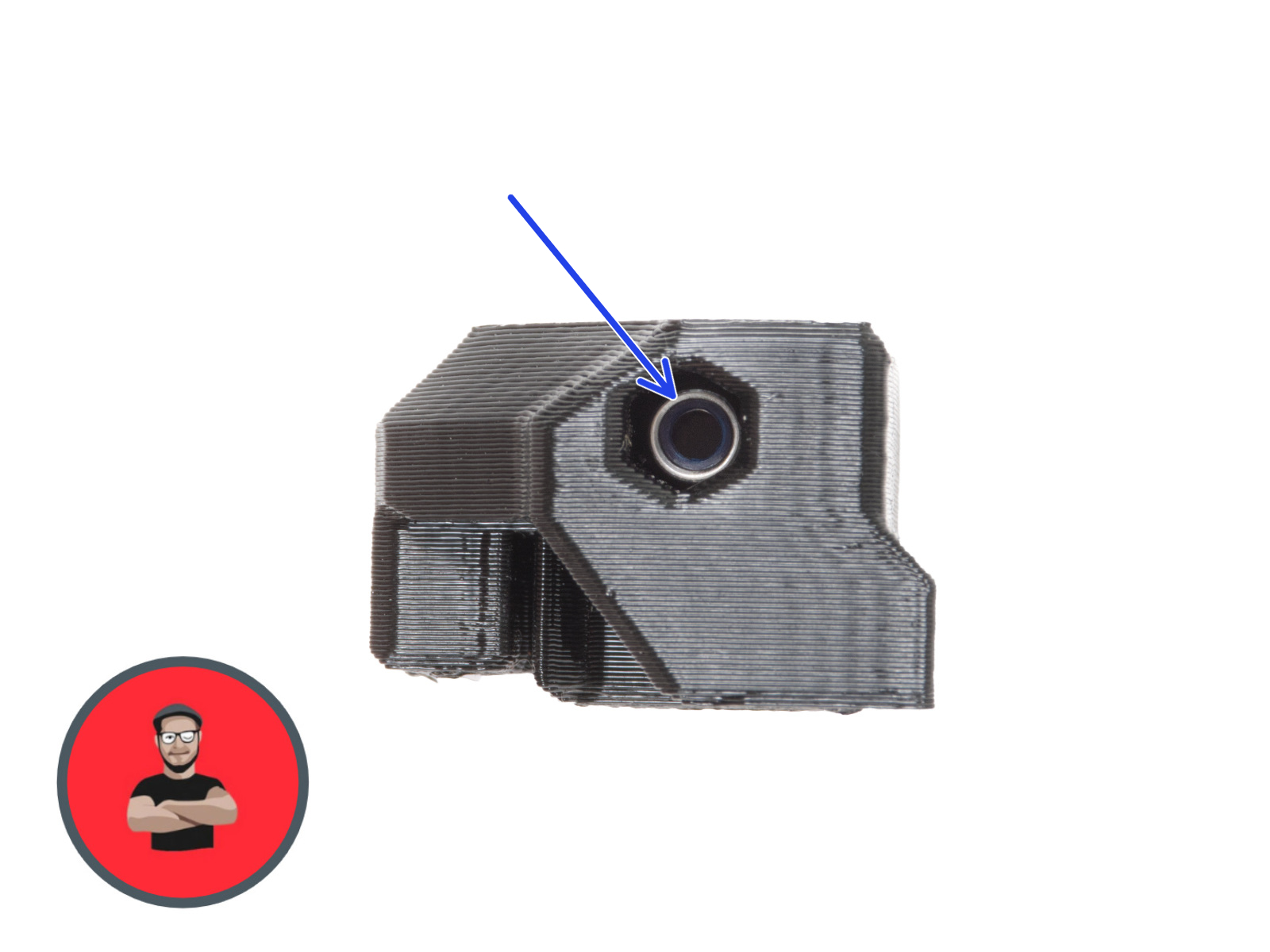

⬢M3nN ナットを Y-belt-holder に完全に挿入します。

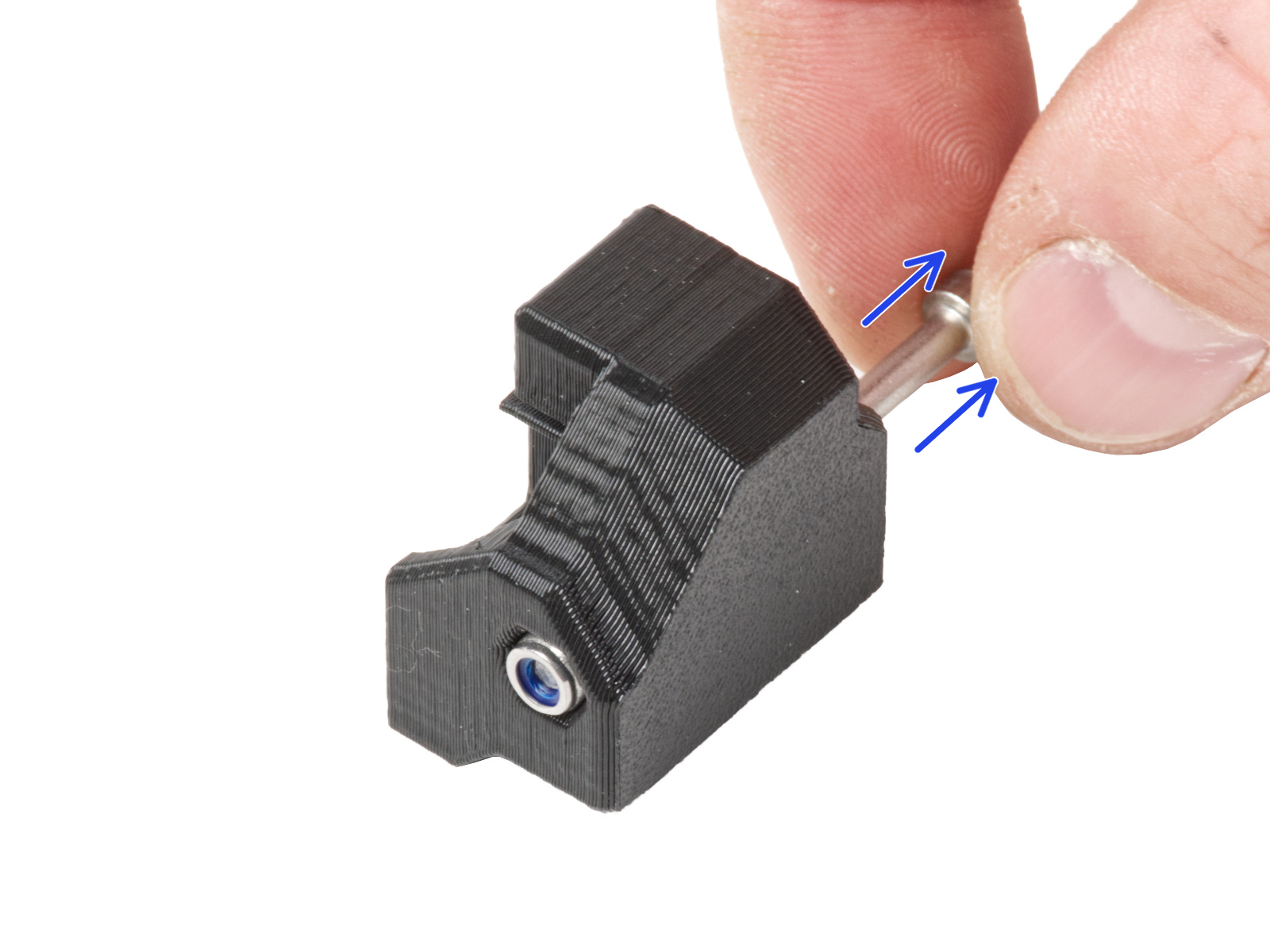

M3x40ネジの先端にM3nNナットを取り付けるます。まだ数回転で十分です。ネジはまだ締めず、ナットをYベルトホルダーに最後まで引き込みます。部品からM3x40ネジを取り外し、後で使うために取っておくことを忘れないでください。

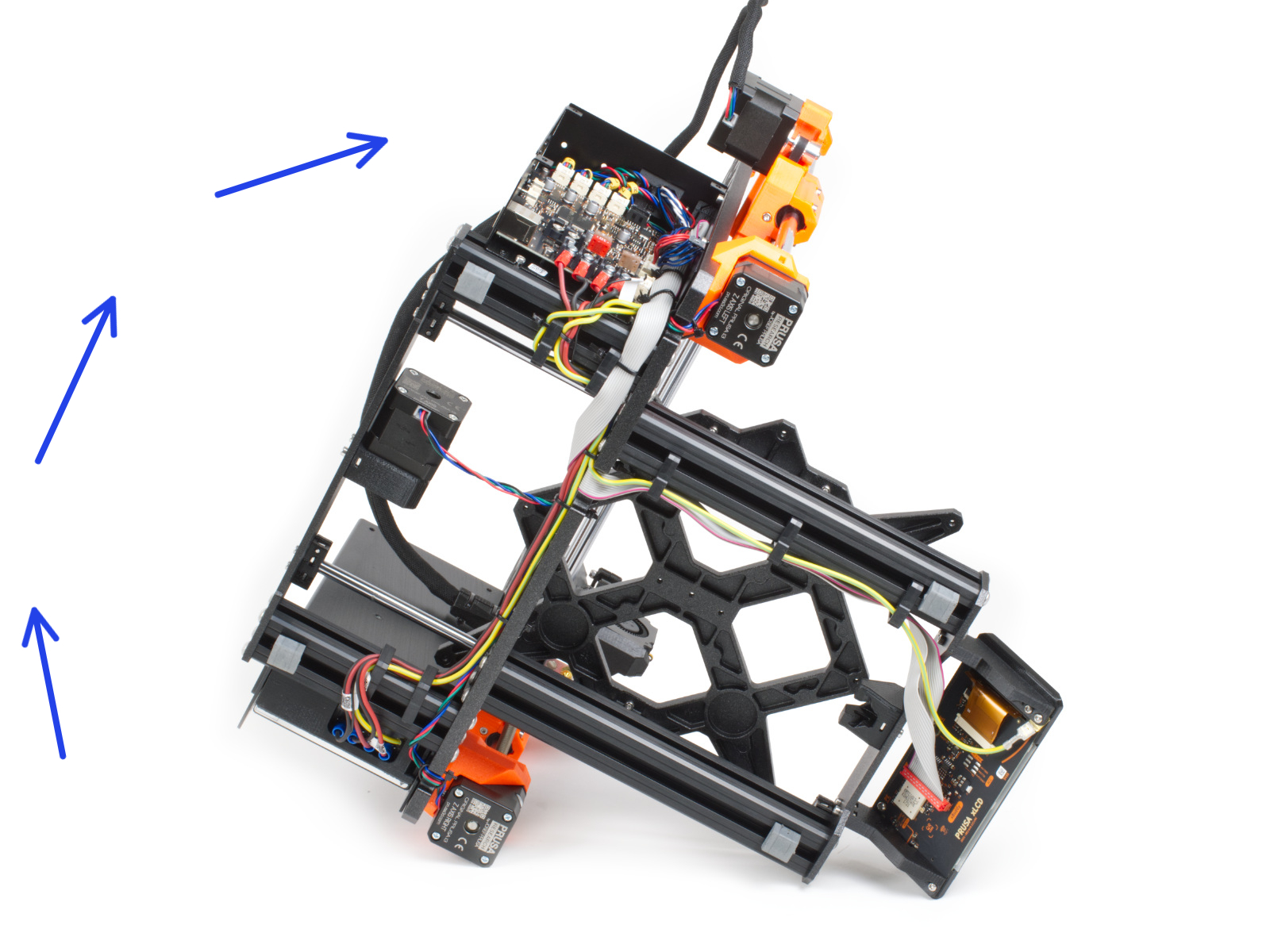

⬢プリンタを右側（PSUのある方）に傾け、底面に簡単にアクセスできるようにします。

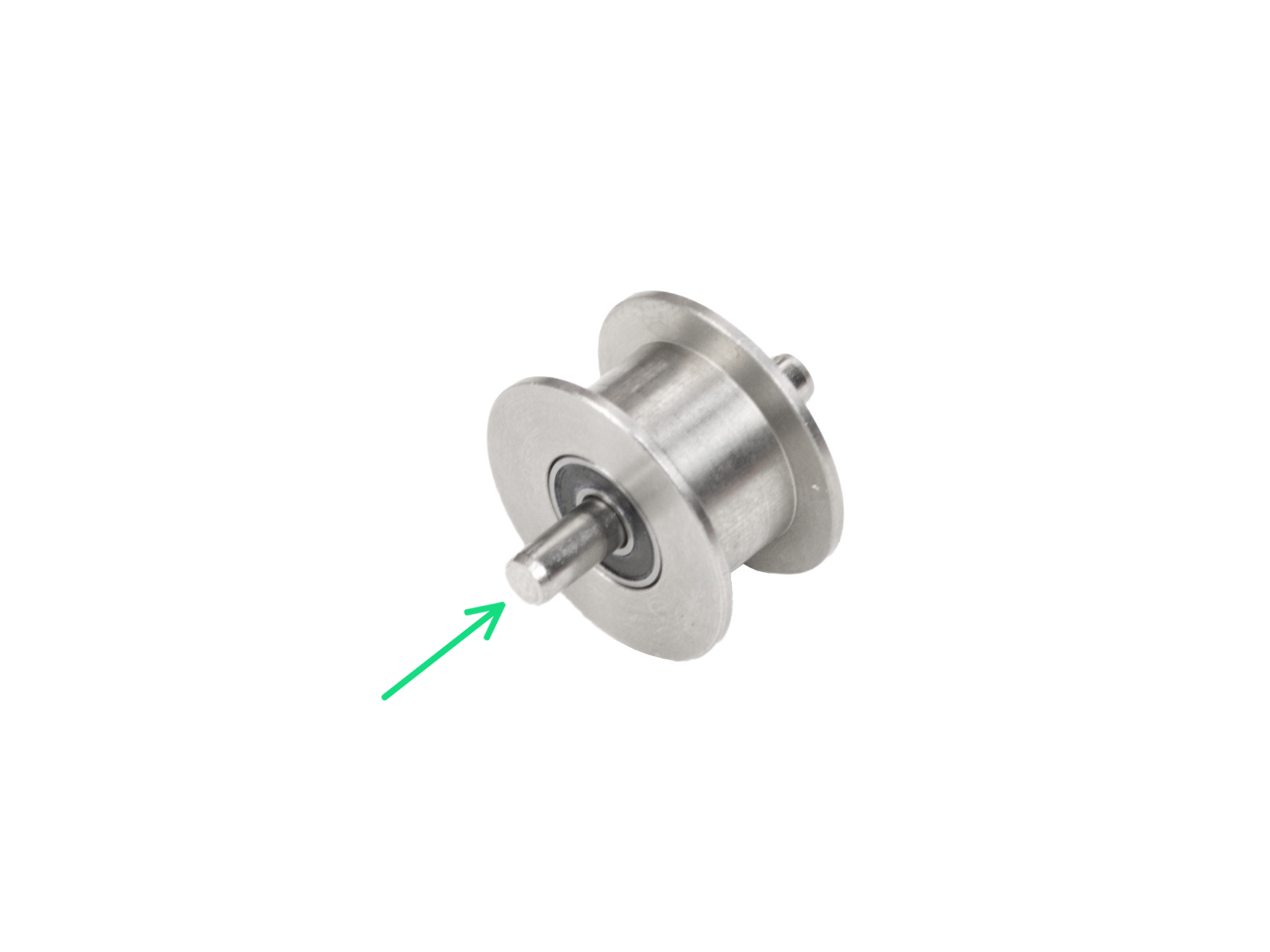

⬢ピンをプーリーに押し込み、中央に配置します。

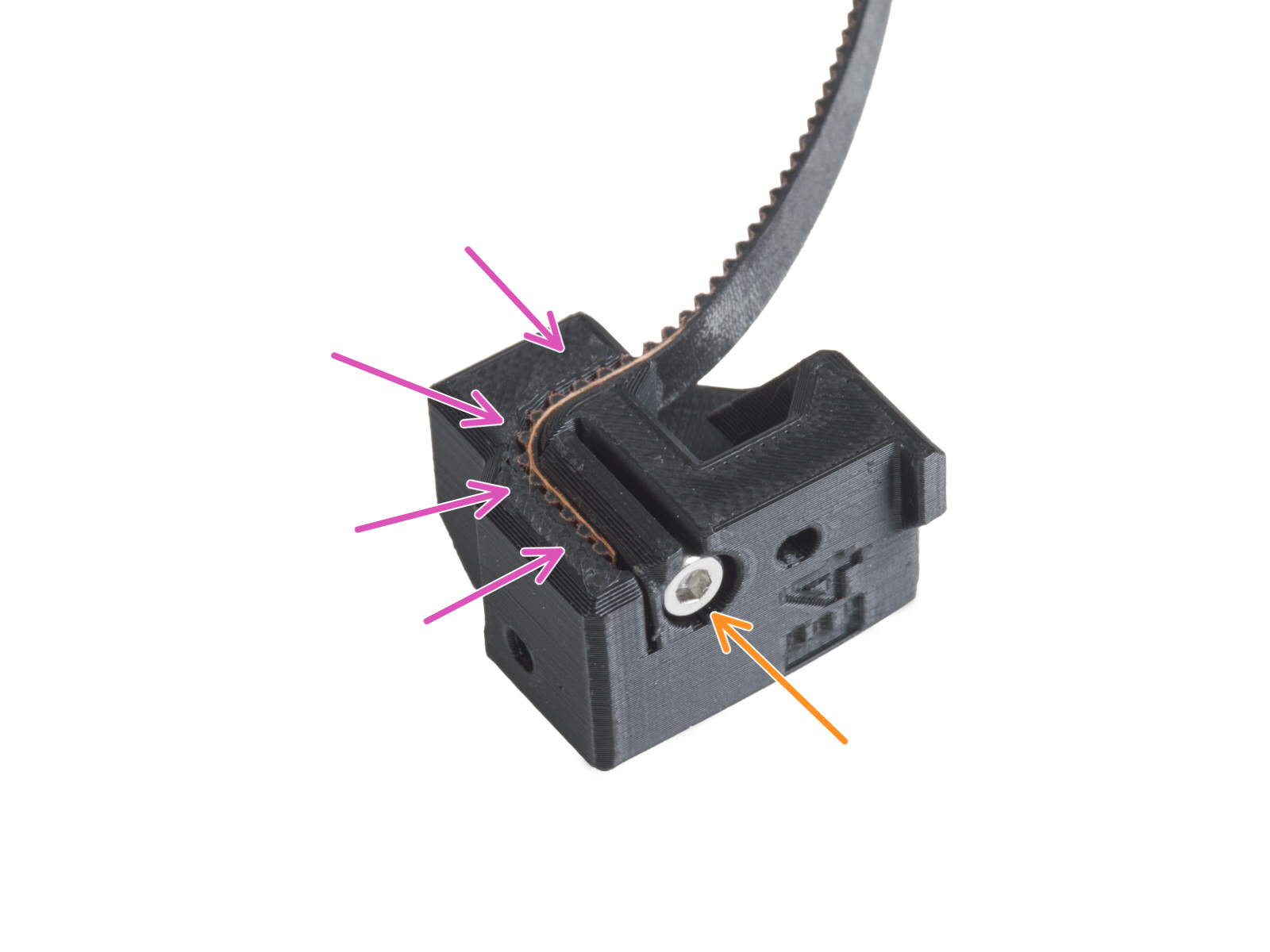

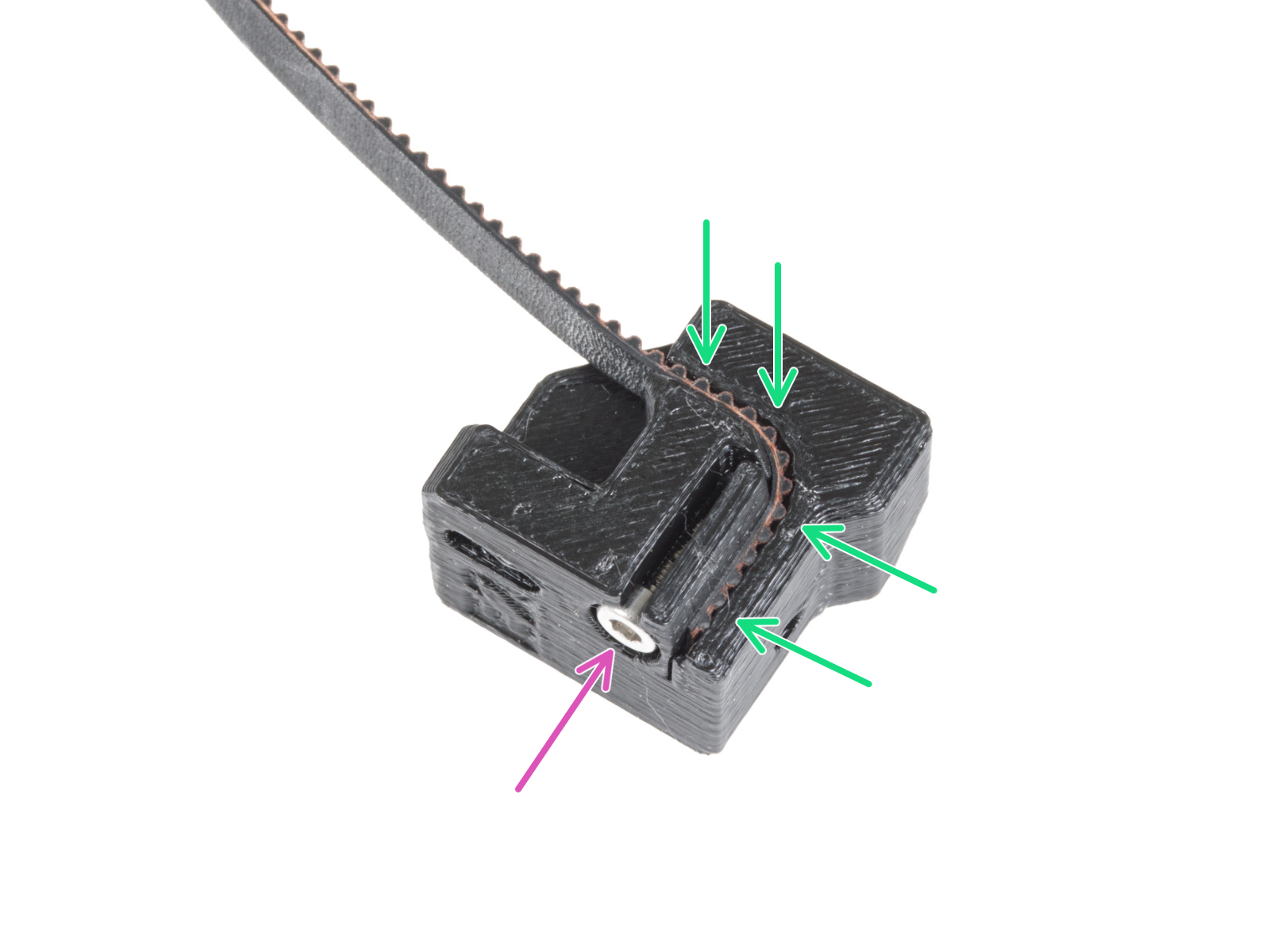

⬢Y軸ベルトの端を片方取り、Y-belt-holderに押し込みます。ベルトの歯の向きに注意してください。
⬢M3x10のネジを挿入し、締めて固定します。

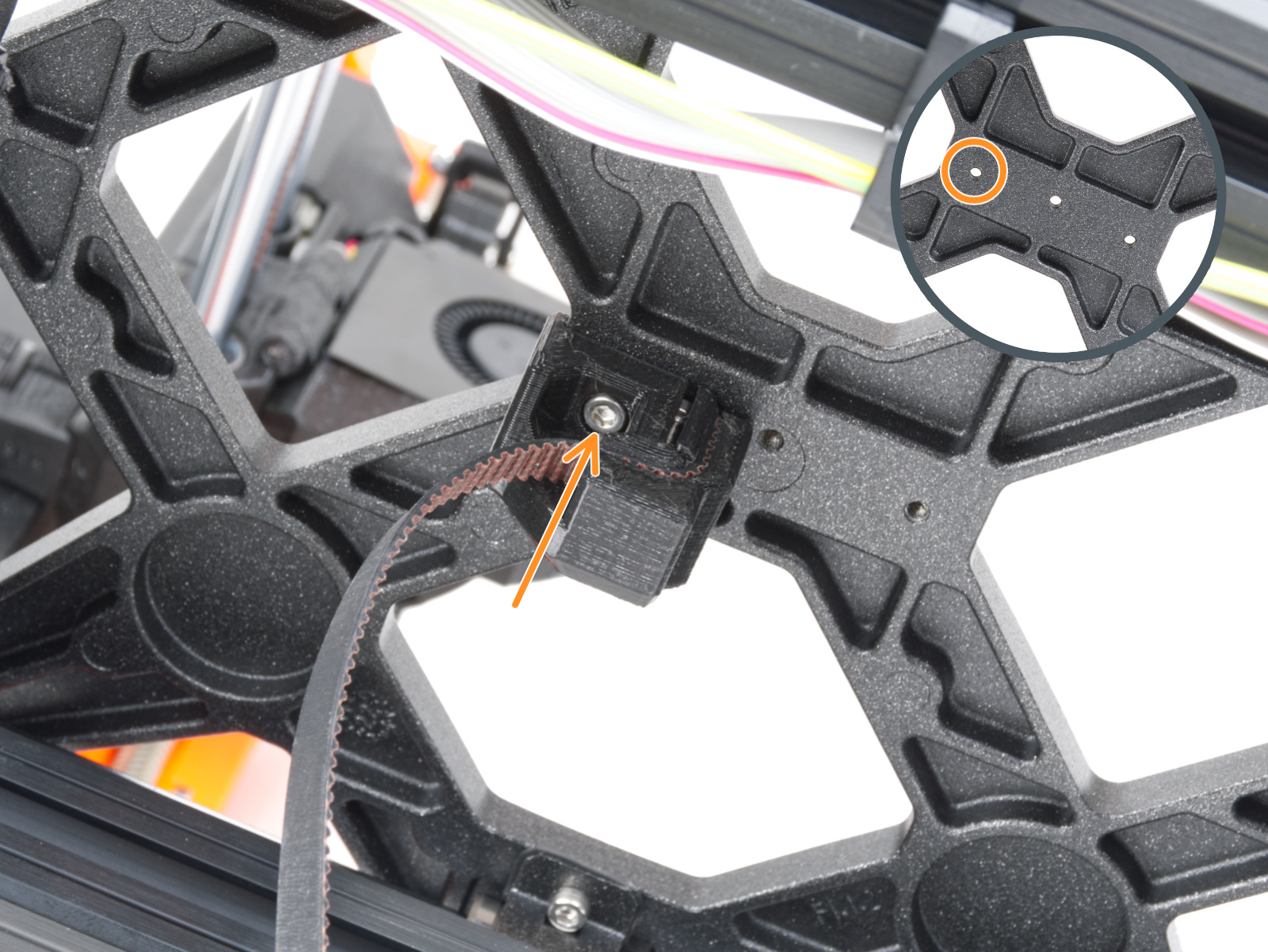

⬢M3x10 ネジを使い、Y-belt-holder をYキャリッジに固定します。中央部の左（後方）の穴を使用します。
Tip: pre-screw the screw into the Y-belt-holder before attaching it to the Y-carriage.

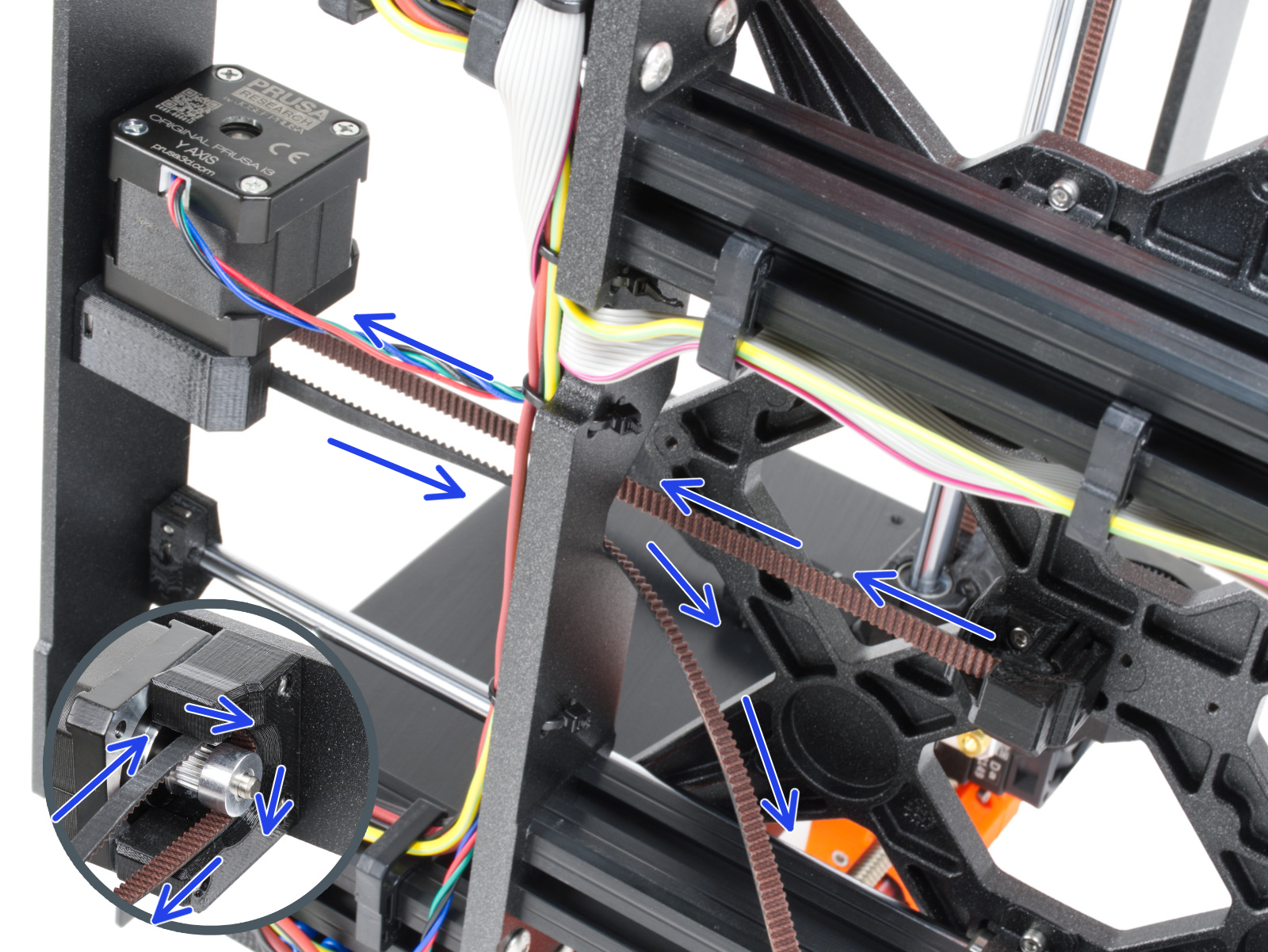

⬢Y軸ベルトをY軸モータープーリーに巻き付けます。ベルトがフレームの下ではなく内側にあることを確認してください。
⬢プーリーからYベルトガイドの自由に動く側を取り出し、Y-belt-tensionerの溝に押し込みます。
⬢M3x10ネジで固定します。

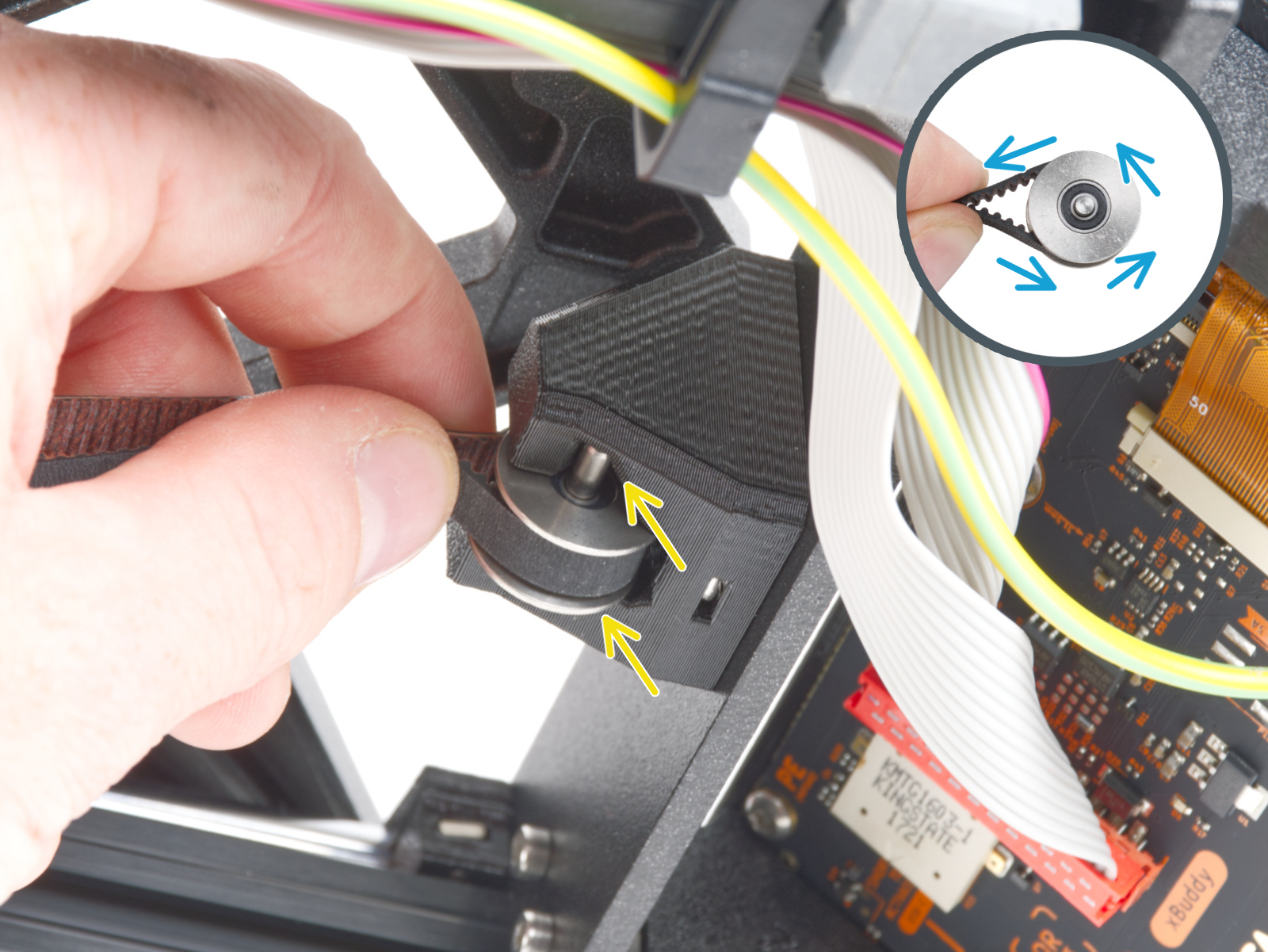

⬢ベルトの自由端を取り、GT2-20プーリーに巻き付けます。
⬢ベルトを付けたプーリーをフロント・リアプレート後部の Y-belt-idler に挿入します。
⬢プリントされた部品の内側までプーリーを押し込み、ベルトを軽く引っ張って固定します。

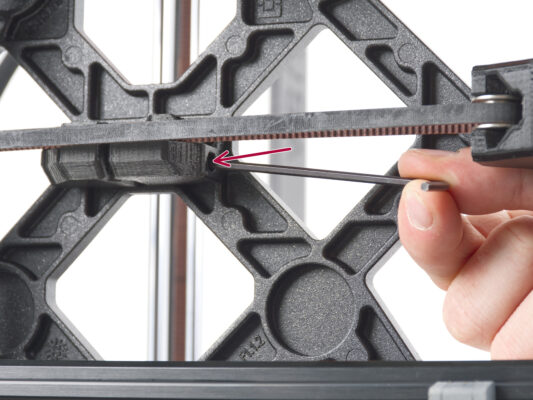

⬢M3x10のネジをY-belt-tensionerに挿入し、ベルトにテンションをかけたとき、ネジがYキャリッジのネジ穴に達するかどうかを試してください。
ネジが穴に届かない場合は、Y-belt-holder（すでに取り付けられているもの）を一度取り外し、両方のプリントパーツの歯を1つずつ動かしながら、ベルトの位置を調整する必要があります。

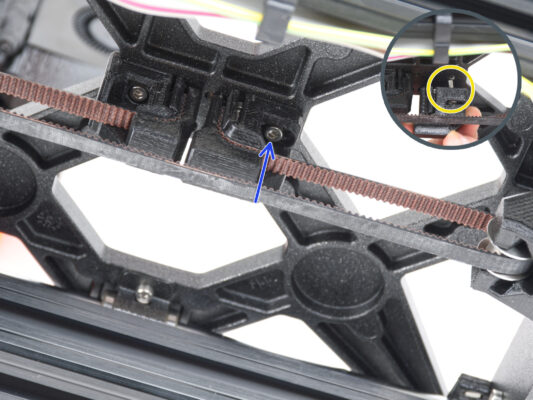

⬢Y-belt-tensionerをYキャリッジの左 右（前）の穴に取り付け、M3x10 ネジで固定します。ネジは締めすぎないようにしてください。後で正確な位置を調整します。
⬢M3x40のネジを Y-belt-tensioner に挿入し、ネジが2番目の部分のナットに達するまで締めます。

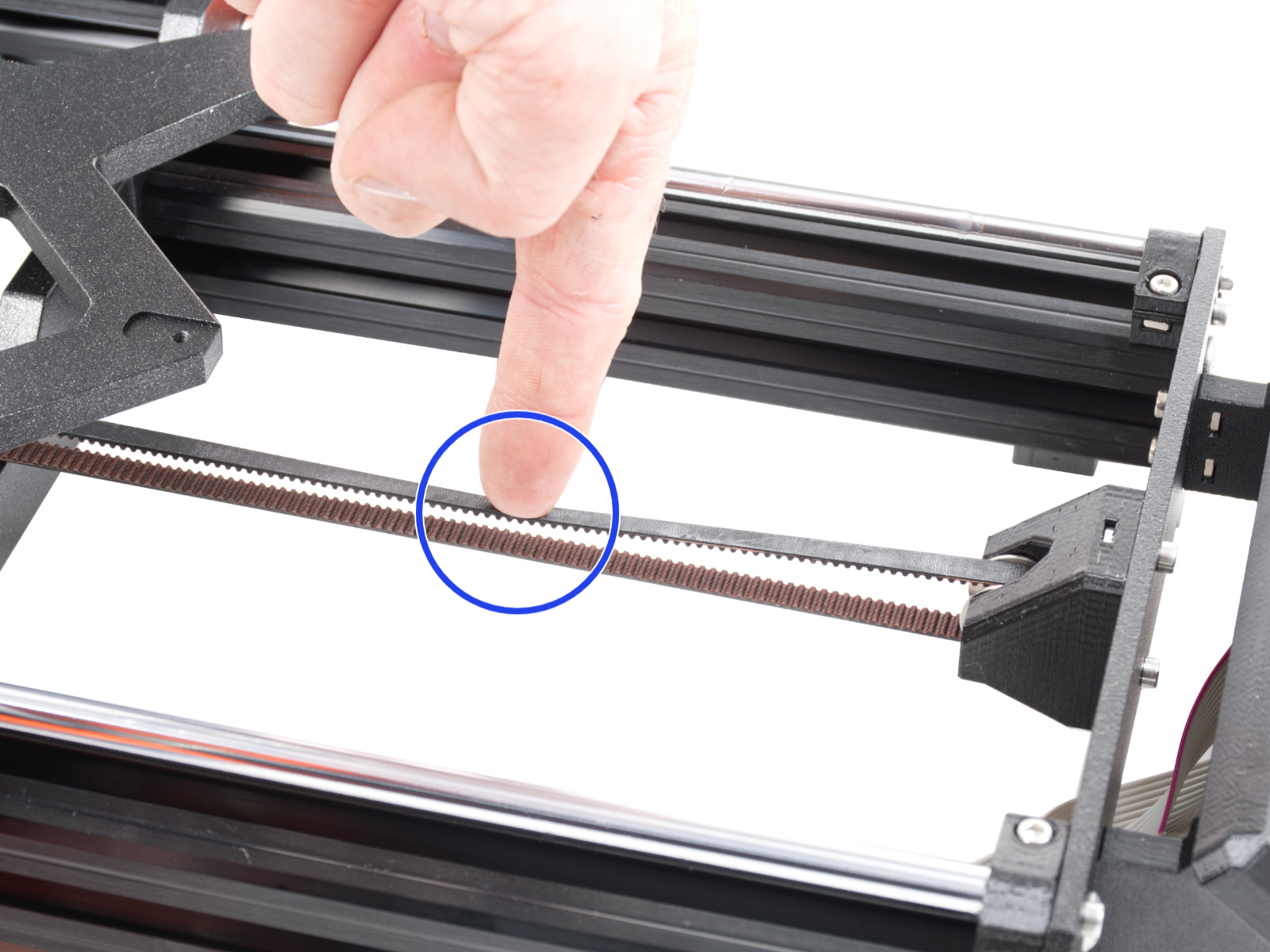

⬢Yキャリッジを奥まで動かします。左手の指を使ってベルトを押し下げます。両方の部品が接触するくらいまでベルトを押しつぶすには、ある程度の力が必要です。プリンタを損傷する恐れがあるので、ベルトを伸ばしすぎないようにしてください。
⬢ベルトの張りは、Yキャリッジの底にある長いM3x40のネジを調整することで変えることができます。
⬢ネジを締めてパーツ同士を近づけ、張力をかけます。
⬢ネジを緩めると、部品同士が離れ、張力が下がります。

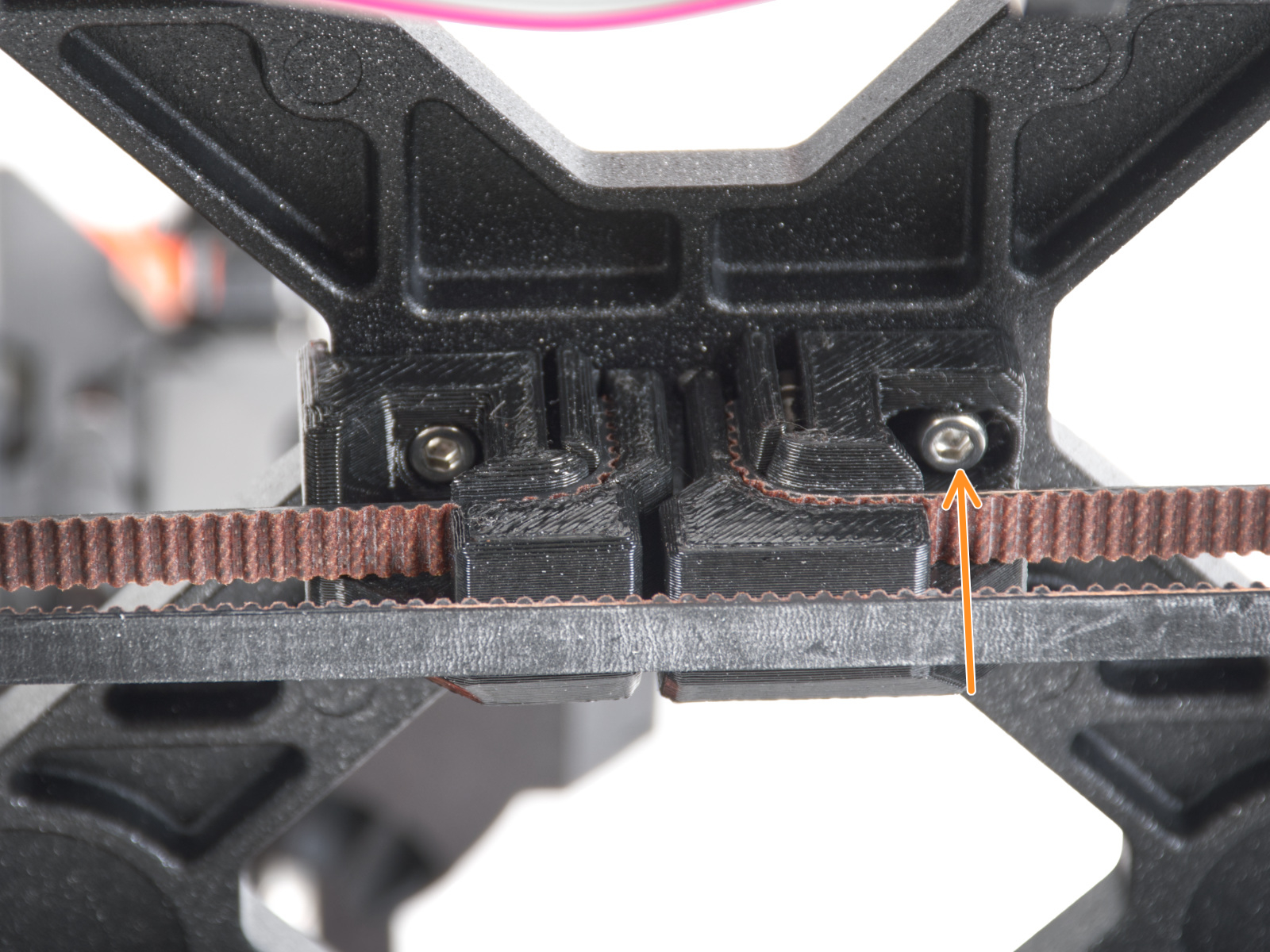

⬢ベルトの張力を正しく設定したら、底面のM3×10ネジを締めて Y-belt-tensioner を固定します。
このステップを実行することが推奨されますが、任意です。スマートフォンが手元にない場合は、次のステップに進んでください。このチェックは、後でもできます。
⬢プリンタのX軸またはY軸ベルトの張力を確認または微調整するには、prusa.io/belt-tunerにアクセスし、モバイルデバイスでウェブページを開きます。または、スマートフォンで写真のQRコードをスキャンしてください。
⬢prusa.io/belt-tuner-video の解説ビデオを見て、必要に応じてYベルトのテンションを微調整してください。
ベルトチューナーアプリは複数のスマートフォンでテストされ、最も一般的なスマートフォンメーカーであれば動作するはずです。しかし、まれに期待通りに動作しない場合があります。その場合、ステップの下のコメント欄に、お使いの機種とブランドをご記入ください。
⬢上側と下側の両方のベルトは、互いに平行となっていることを確認してください。
⬢そうでない場合は、ベルトの位置を調整します。プーリーの両ネジを緩め、最適な位置に来るまで少しずつ動かします。
⬢プーリーの両方のネジを締めこみます。
⬢以下のステップに向けて、下記の部品を用意してください。
⬢延長ジョイント (8個)
⬢M3x6r ネジ (8本)

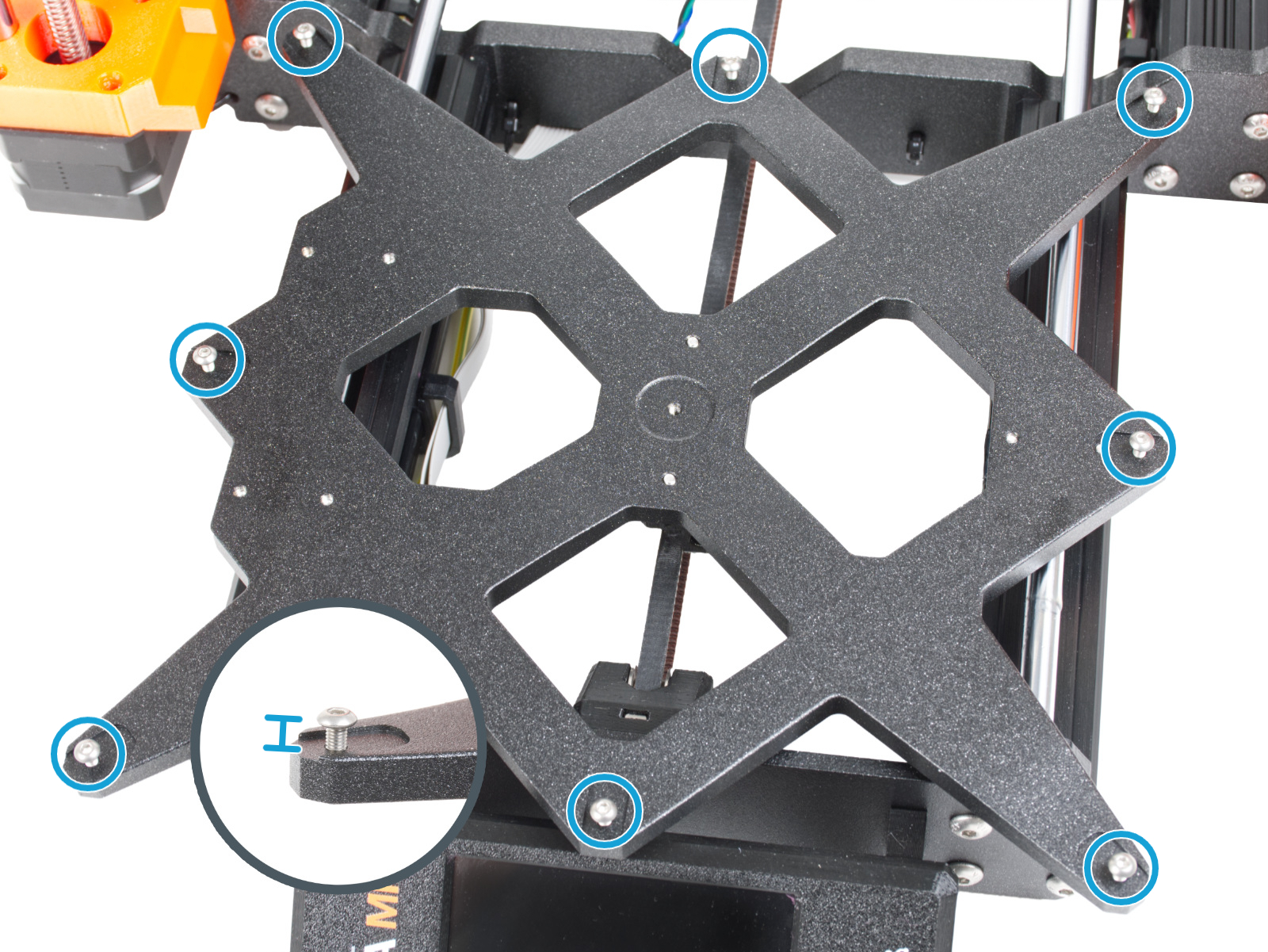

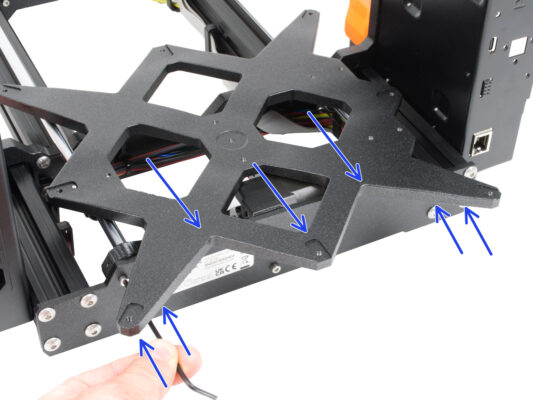

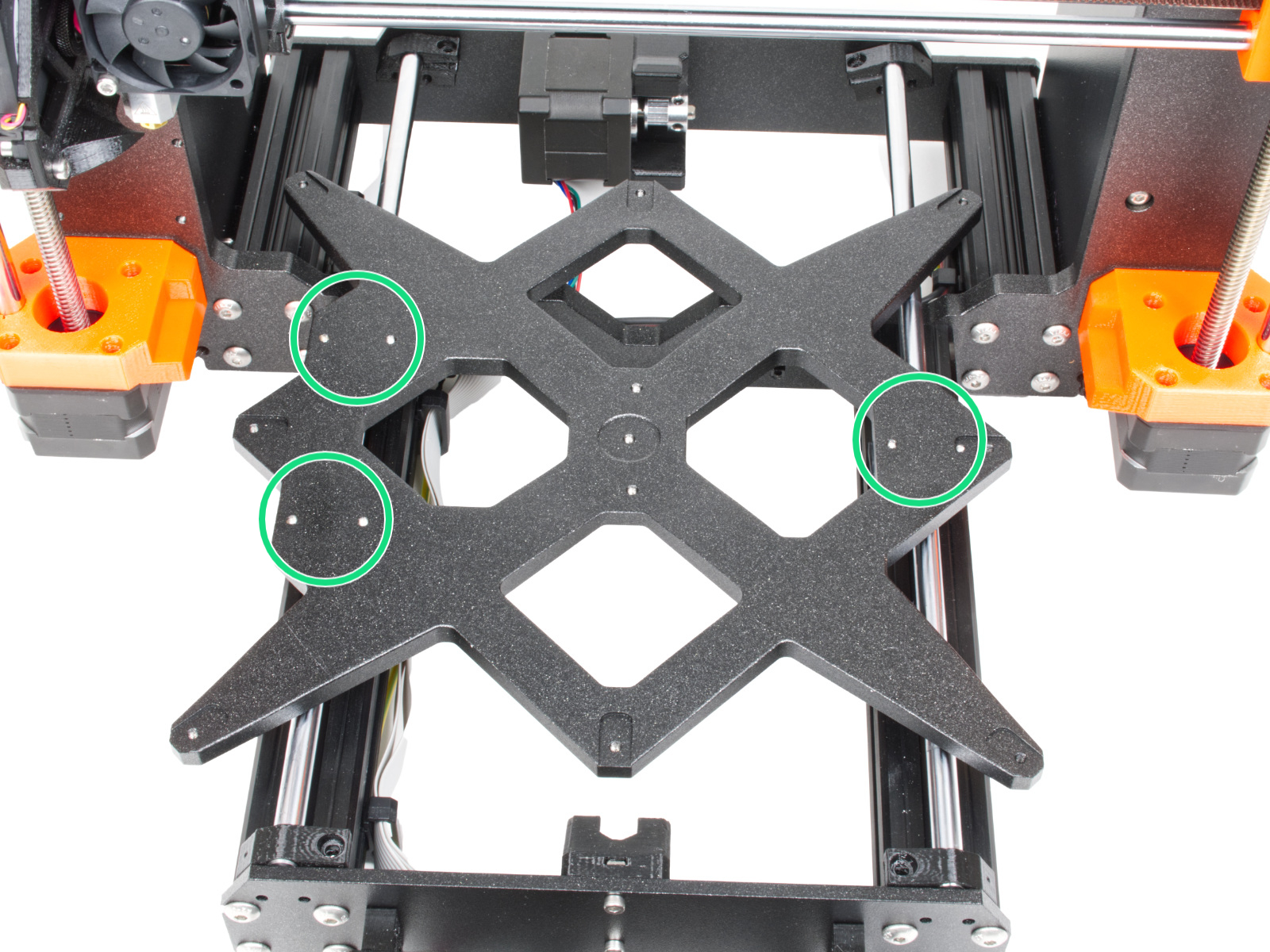

⬢Yキャリッジの外側の穴に8本のM3x6rネジを取り付けます。まだ完全に締めないでください。今は数回転で十分です。
延長ジョイントの取り付けは慎重に行う必要があります。この作業はプリンタが正しく機能するために非常に重要です。説明をよくお読みください：

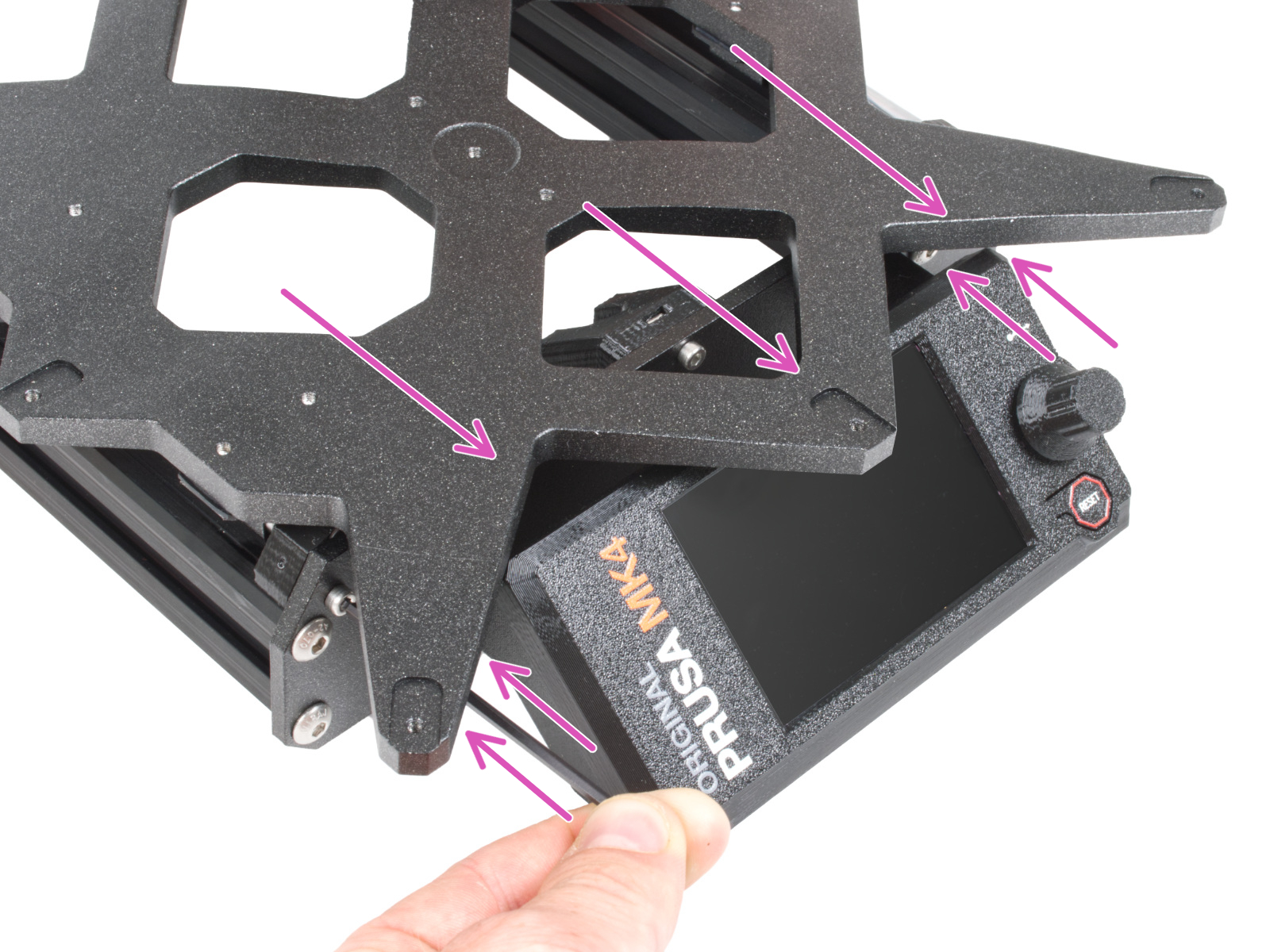

⬢延長ジョイントをM3x6rのネジの上で横からスライドさせます。

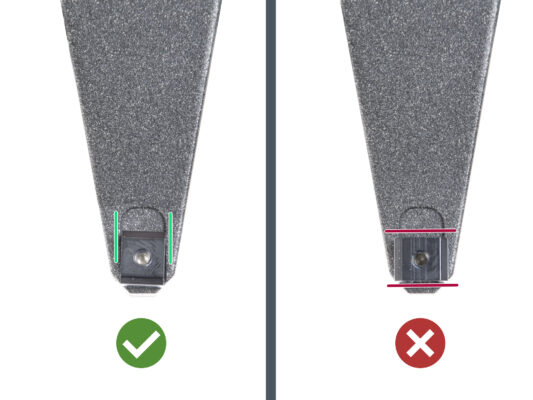

延長ジョイントの向きが正しいことを確認してください。延長ジョイントとほぼ同じ形状の凹みがあります。ジョイントは、この凹みにあわせてはめ込まなければなりません。2枚目の写真を確認してください。
⬢位置を維持し、六角レンチ（2.0mm）を使用してM3x6r ネジを締めます。
⬢残りの延長ジョイントも同様に作業します。
⬢以下のステップに向けて、下記の部品を用意してください。

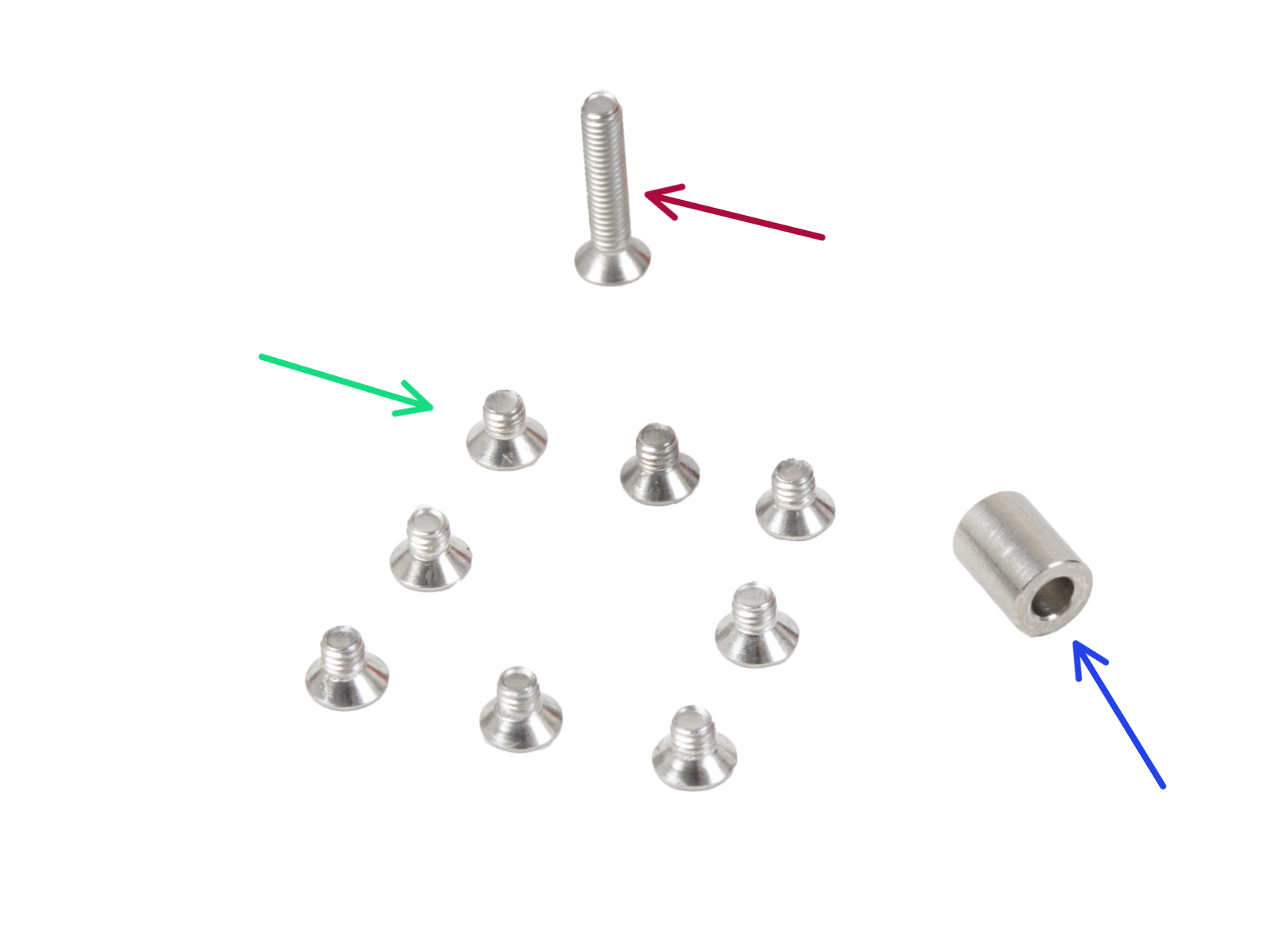

⬢M3x4bT ネジ (8個)
⬢M3x14bT ネジ (1個)
⬢スペーサー 3.1x6x8 mm (1個)
⬢In some older packages this part is called "Spacer 5.5 mm".

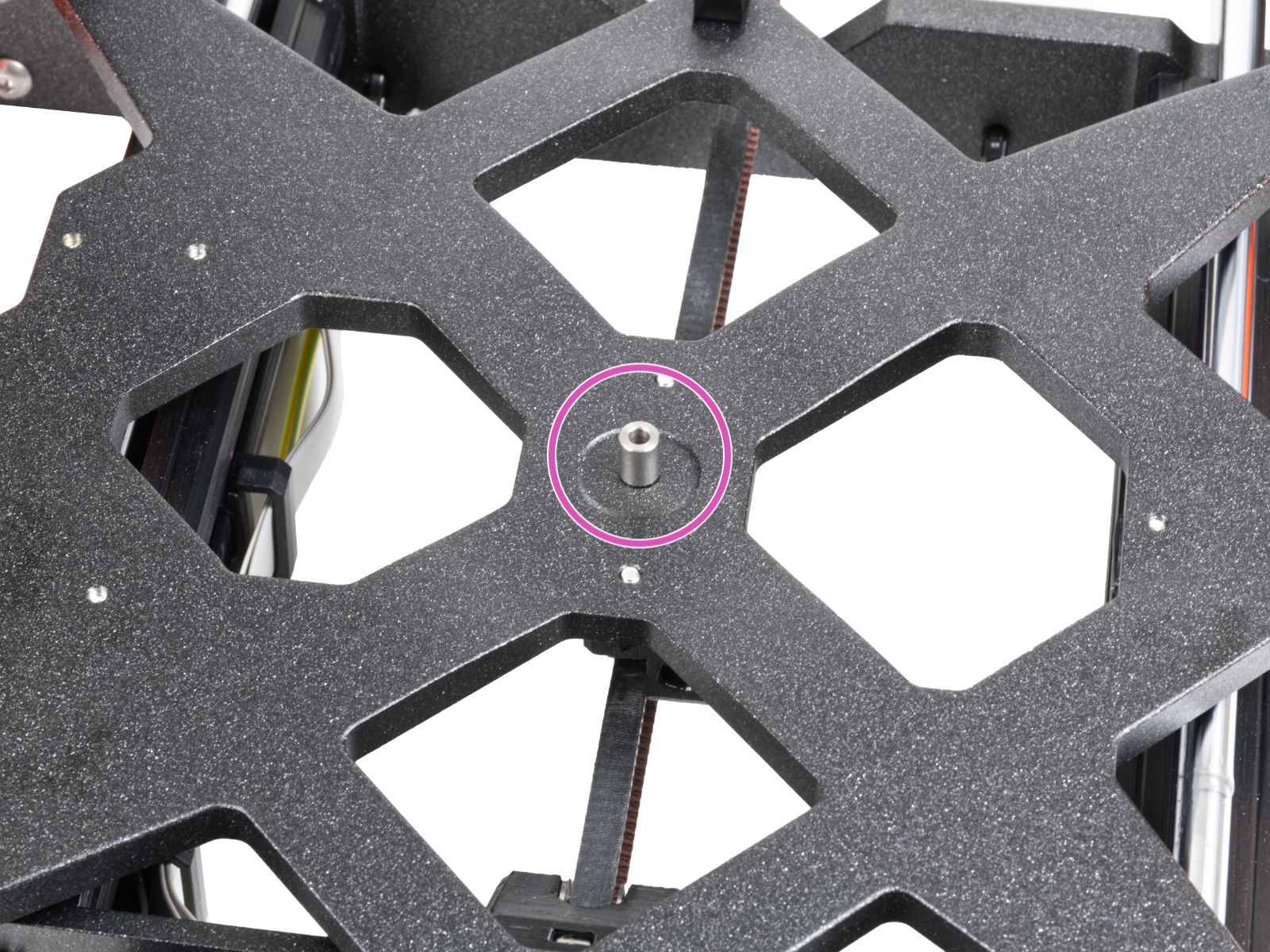

⬢スペーサーをYキャリッジの上に置き、中央の穴に合わせます。

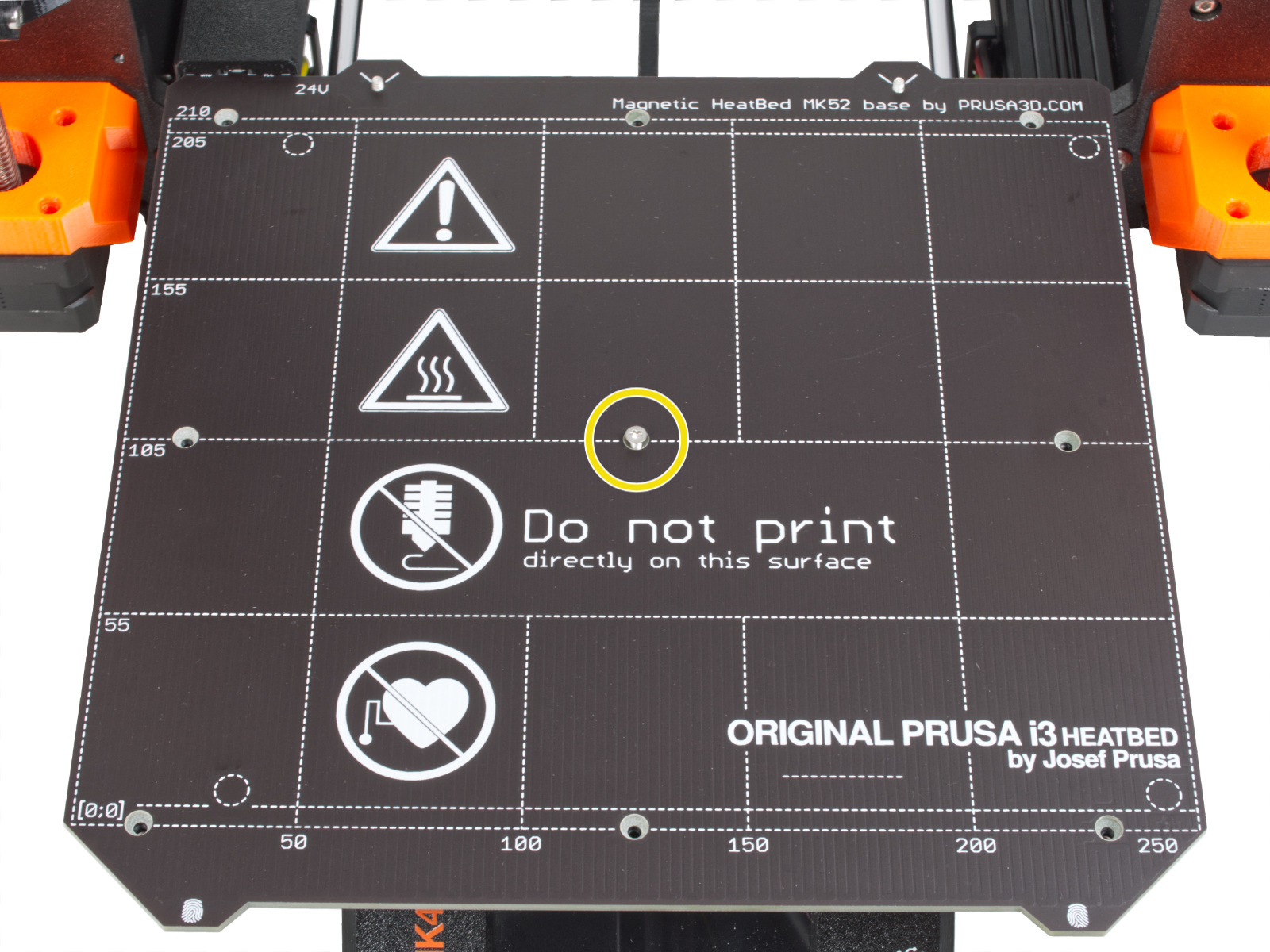

⬢ヒートベッドをYキャリッジに載せ、M3x14bTネジで固定します。ネジはまだ完全に締めないでください。
⬢M3x4bTネジをヒートベッドの残りの穴に挿入します。ネジはまだ完全に締めないでください。
⬢すべてのネジが所定の位置に収まったら、以下の順序でネジを締めていきます：
⬢中心のネジ
⬢最初の 4本 のネジ (4隅)
⬢最後の 4本 のネジ (四隅)
ネジをゆっくりと、しっかり締めていきます。
⬢以下のステップに向けて、下記の部品を用意してください。
⬢Heatbed-cable-holder (1個)
⬢M3x6 ネジ (2本)
⬢パワーターミナル用ネジ 6/32" (2個)

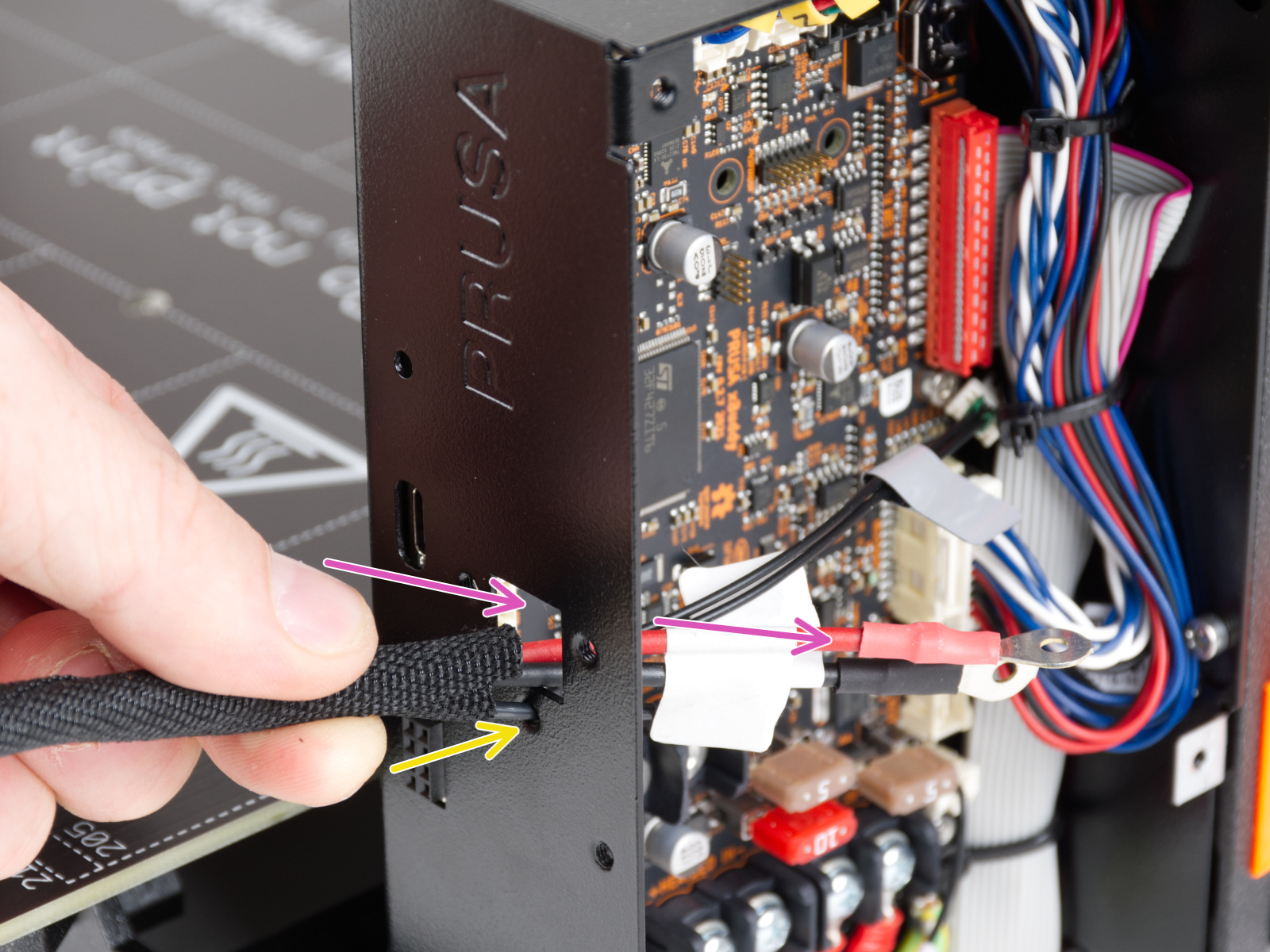

⬢ヒートベッドケーブルとヒートベッドサーミスタケーブルを xBuddy Box 背面の四角い開口部に通します。
⬢フィラメントを四角い穴の真下にある丸い穴に通します。

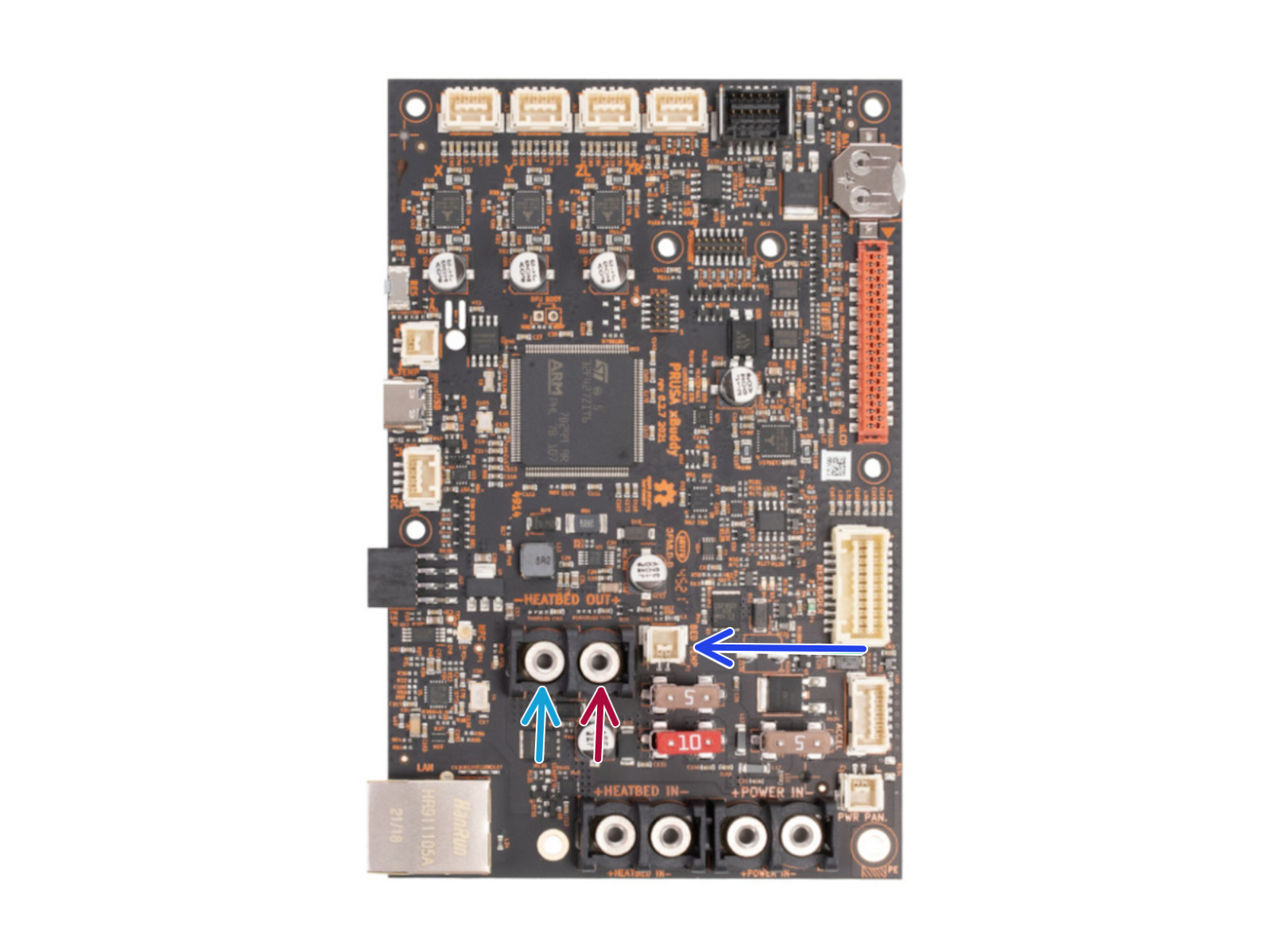

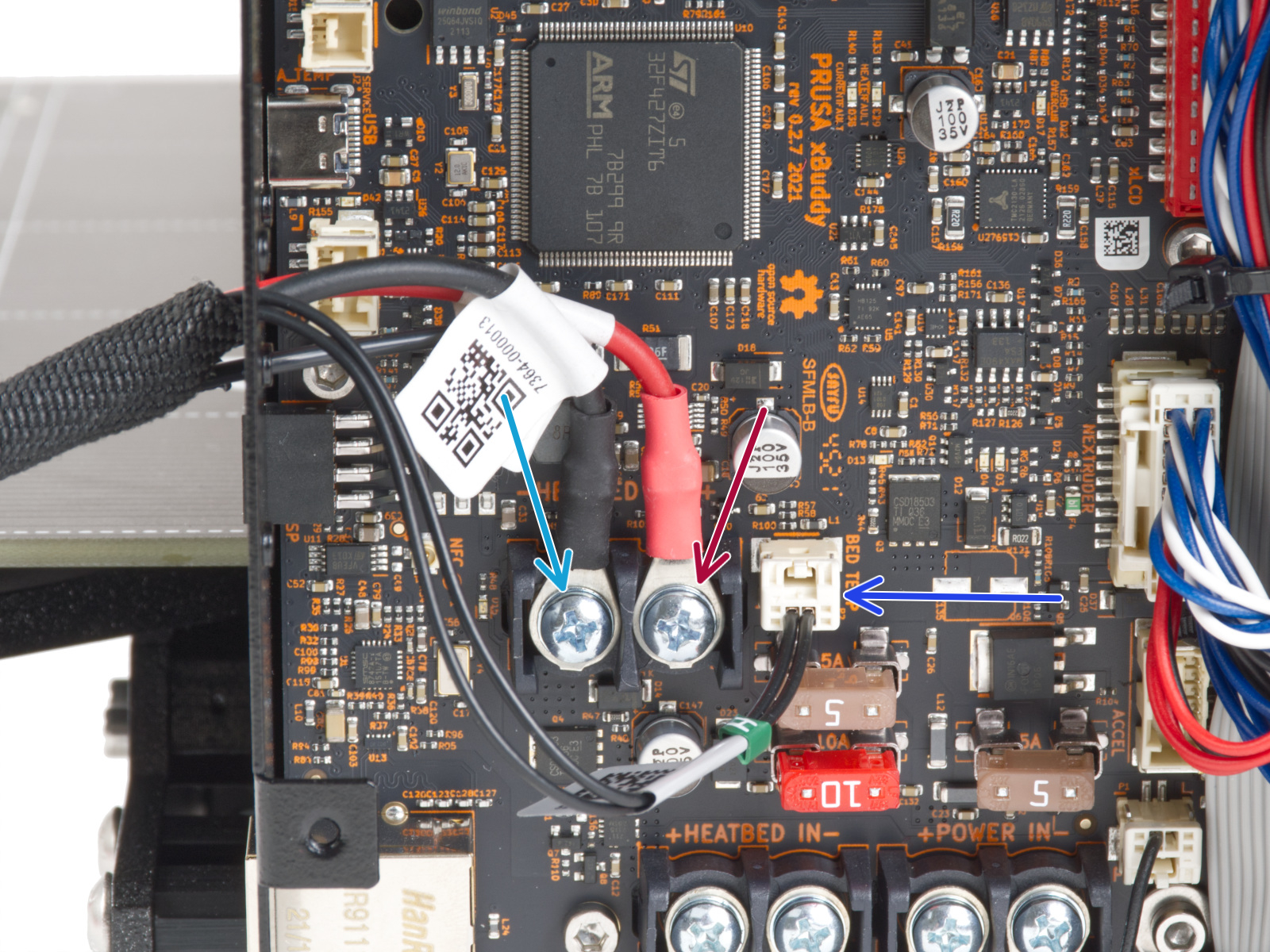

⬢黒いヒートベッドケーブルを左側の端子に置き、端子ネジで固定します。
⬢赤いヒートベッドケーブルを右側の端子に置き、端子ネジで固定します。
⬢ヒートベッドサーミスタのケーブルをxBuddyボードに接続します。
⬢heatbed-cable-holderをxBuddyボックスに取り付けます。ケーブルの束は、上を向くようにします。両方のM3x6ネジをしっかりと締めて固定します。

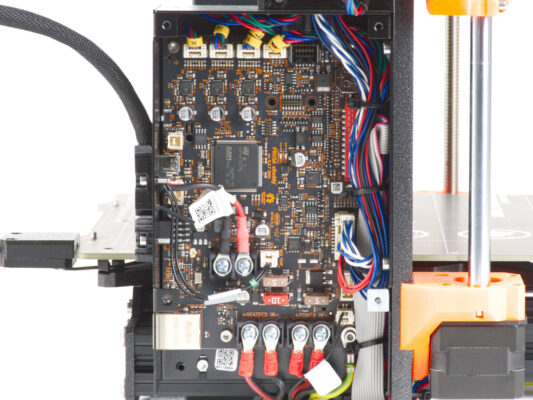

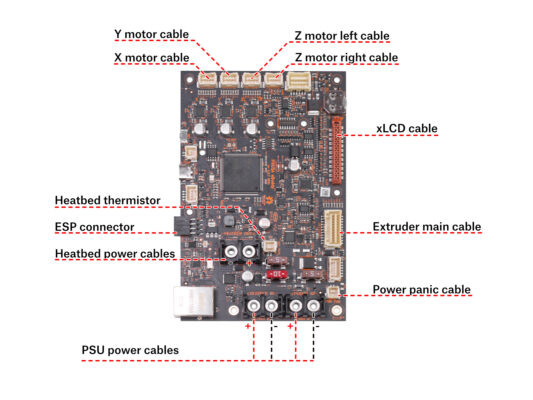

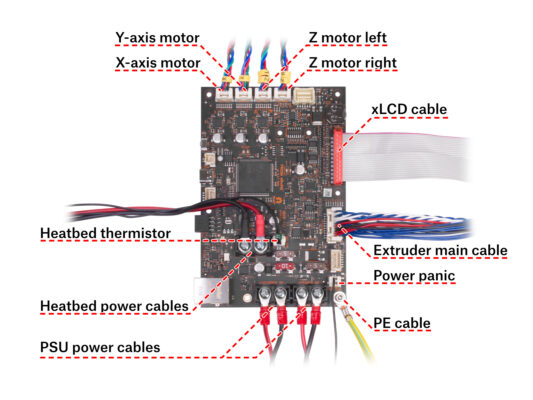

⬢写真を見ながら配線の接続を確認してください。
電装系にカバーする前に、配線をチェックしてください。
⬢3枚目の写真とケーブルのマネジメントを比較してみてください。
すべてのコネクタが完全に挿入され、PSUケーブルが適切に取り付けられていることを確認してください。そうしないと、プリンタを損傷する恐れがあります。
⬢以下のステップに向けて、下記の部品を用意してください。

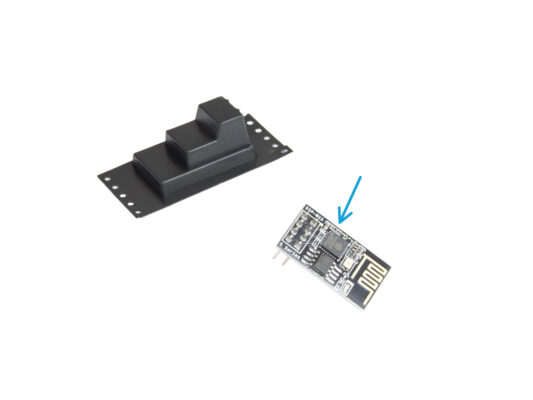

⬢ESP-01S Wi-Fiモジュール（1個）黒いプラスチック包装
⬢M3x6 ネジ (1本)
⬢Wifi-cover (1個)
ピンを曲げたり傷つけたりしないよう、ESPモジュールの取り扱いや接続には十分注意してください。
⬢ESP Wi-Fi モジュールボードの端をつかみ、そのピンを xBuddyボックスの 8穴スロットに差し込みます。部品が正しい向きになっていることを確認してください。2枚目の写真を参照してください。

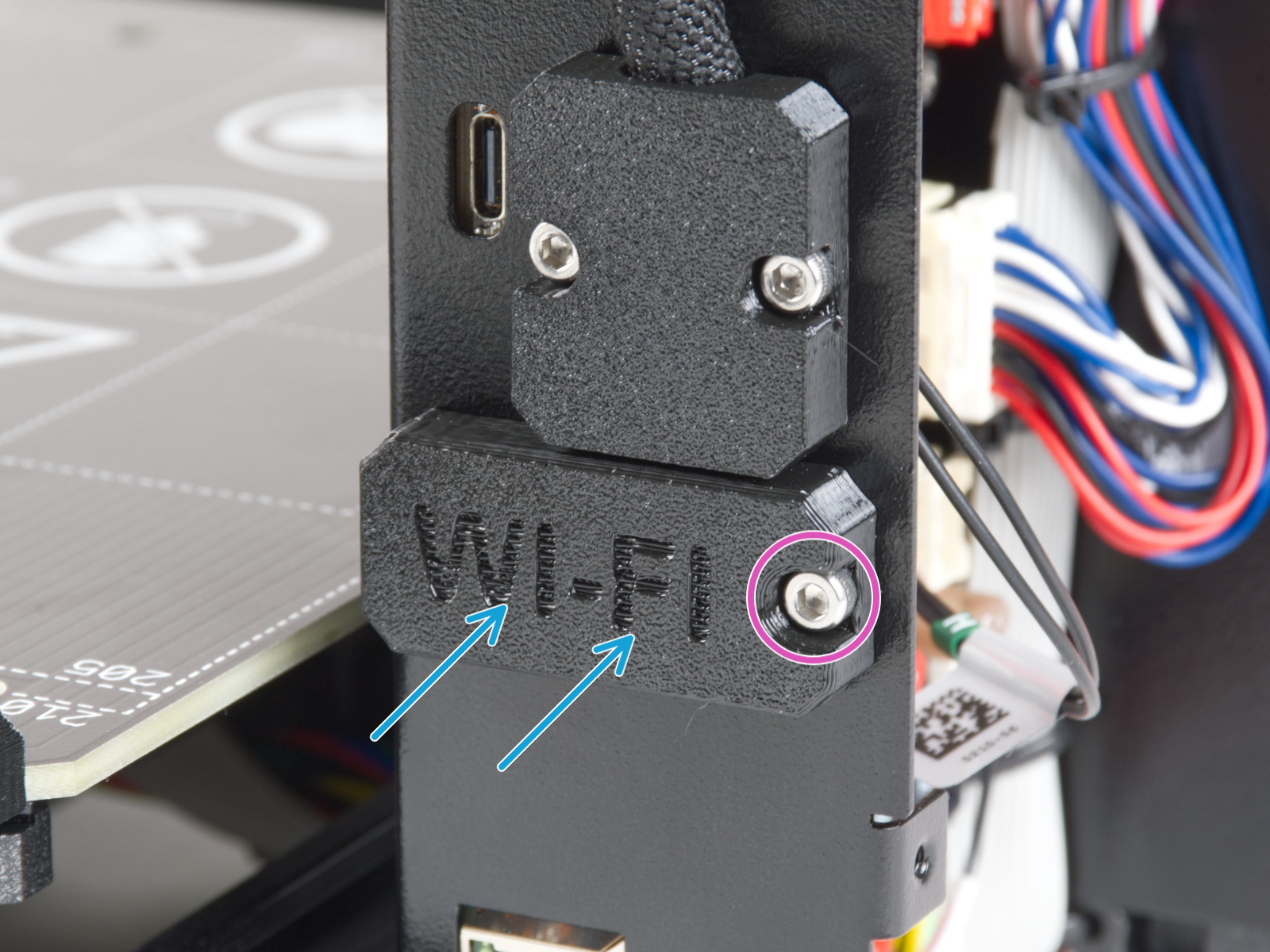

⬢ESPモジュールを wifi-cover で覆います。
⬢M3x6ネジで固定します。

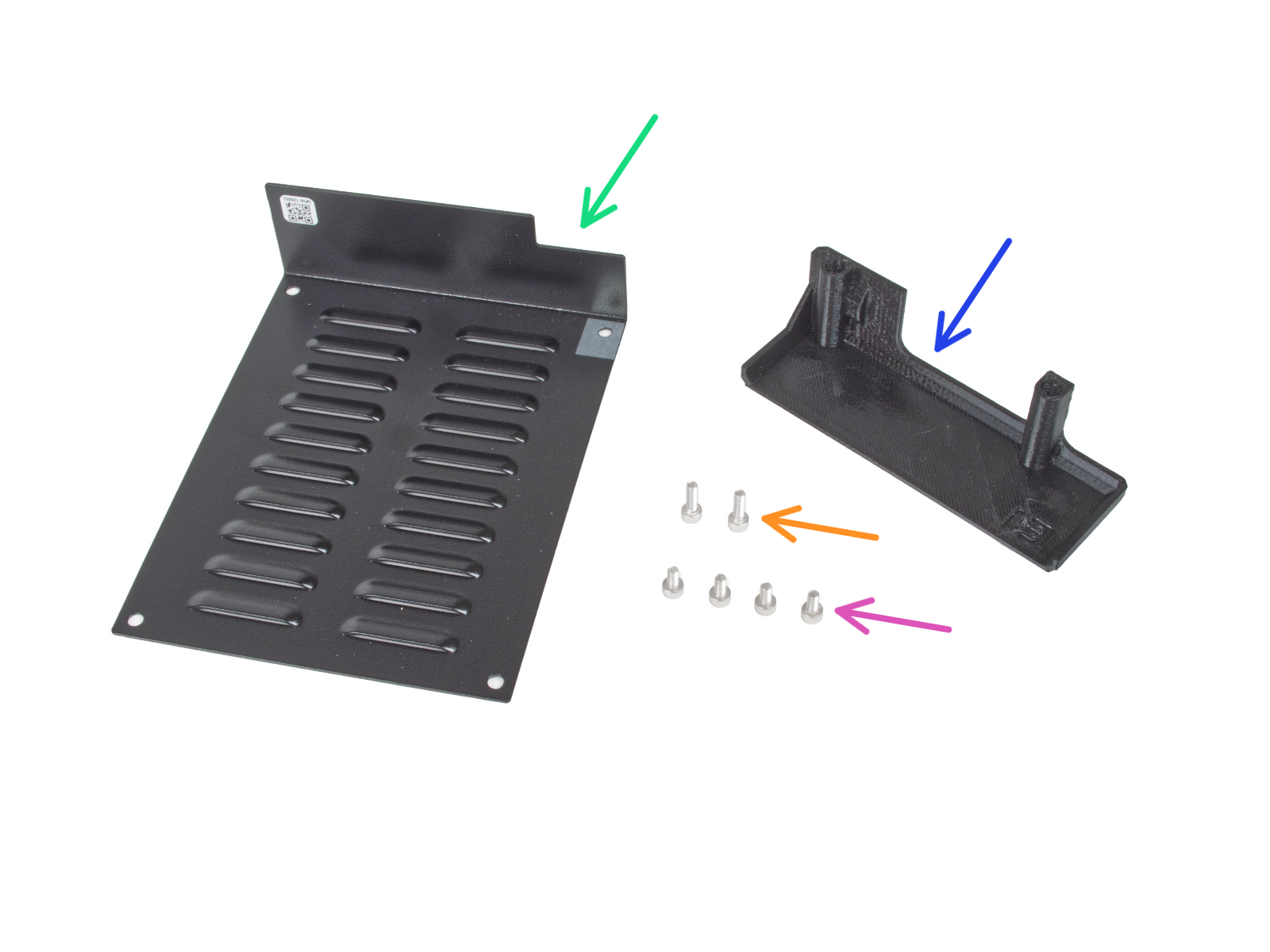

⬢以下のステップに向けて、下記の部品を用意してください。
⬢xBuddy box-cover (1個)
⬢M3x6 ネジ (4本)
⬢El-box-cover (1個)
⬢M3x10 ネジ（2本）

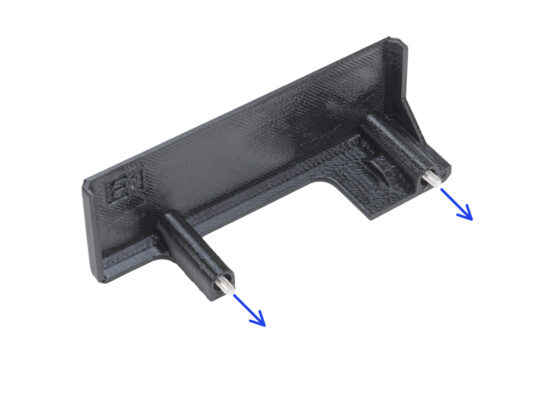

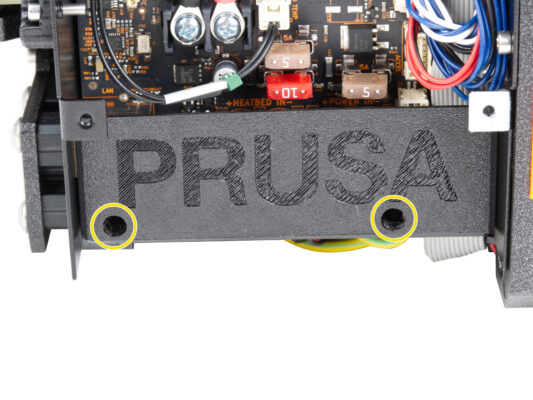

⬢el-box-coverにM3x10のネジを2本通します。

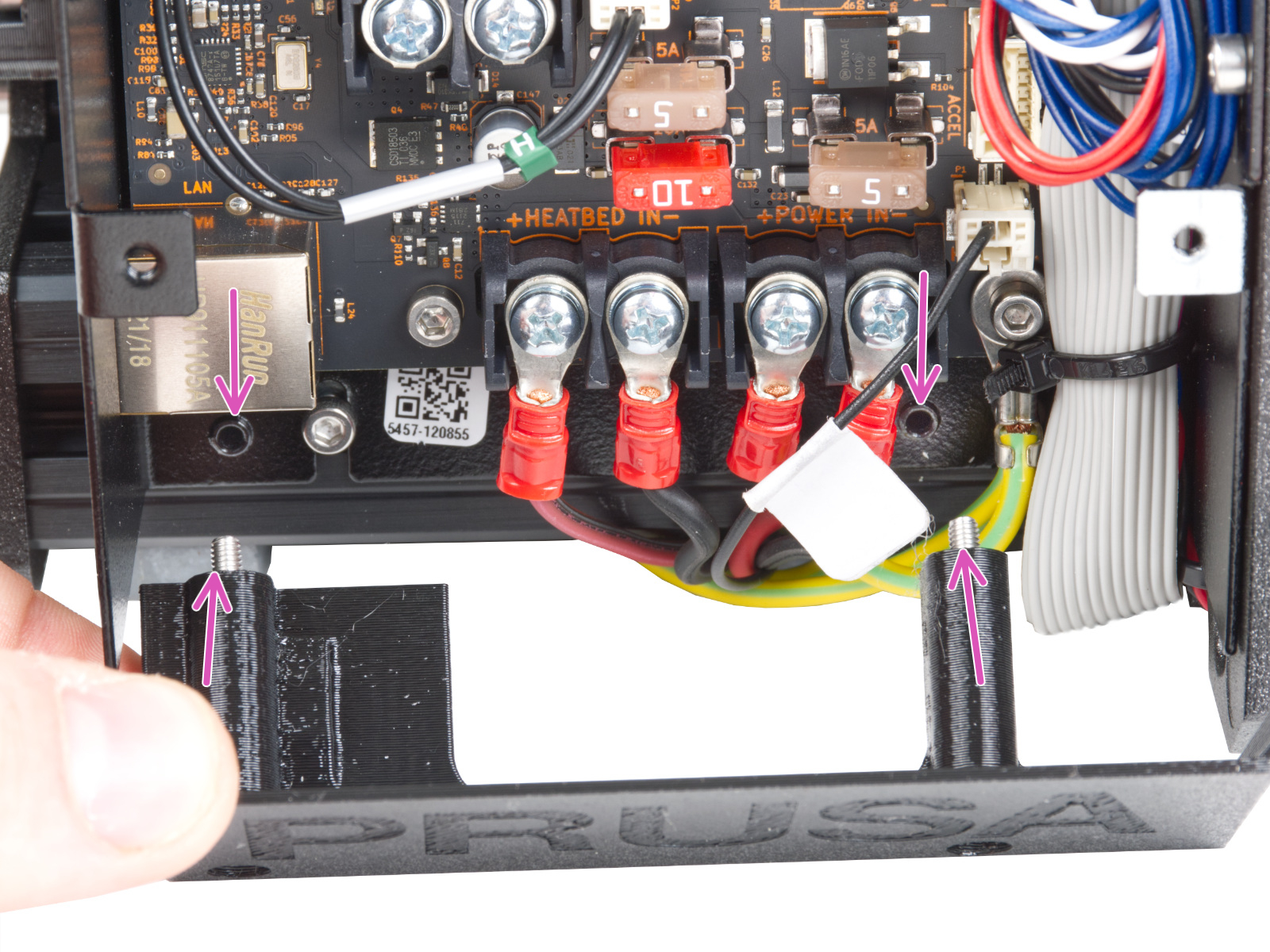

⬢el-box-cover にM3x10のネジを2本差し込み、xBuddy Boxに取り付けます。xBuddy Bboxには2つのネジ穴があります。ネジやカバーの取り付けに邪魔になるケーブルがないことを確認してください。
⬢両方の M3x10 ネジを xBuddy ボックスに締めて、el-box-cover を固定します。
⬢xBuddy box coverをxBuddy Bboxに合わせ、4本のM3x6ネジで固定します。

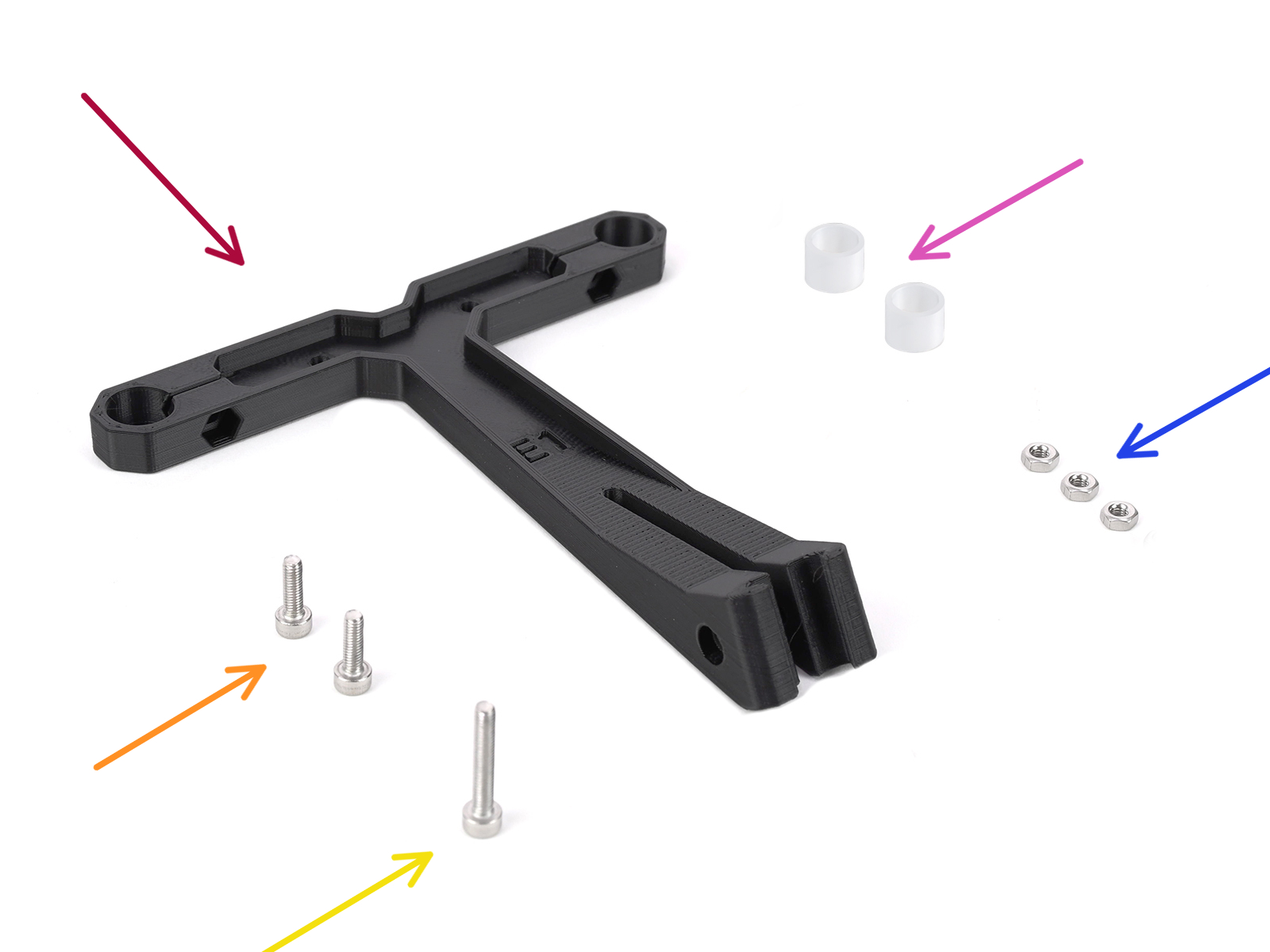

⬢以下のステップに向けて、下記の部品を用意してください。
⬢センター部品 (1個)
⬢サイドアーム (2本)
組み立ての際には、無理な力はかけないでください。スプールホルダーのロック機構にダメージを与えてしまうかもしれません。

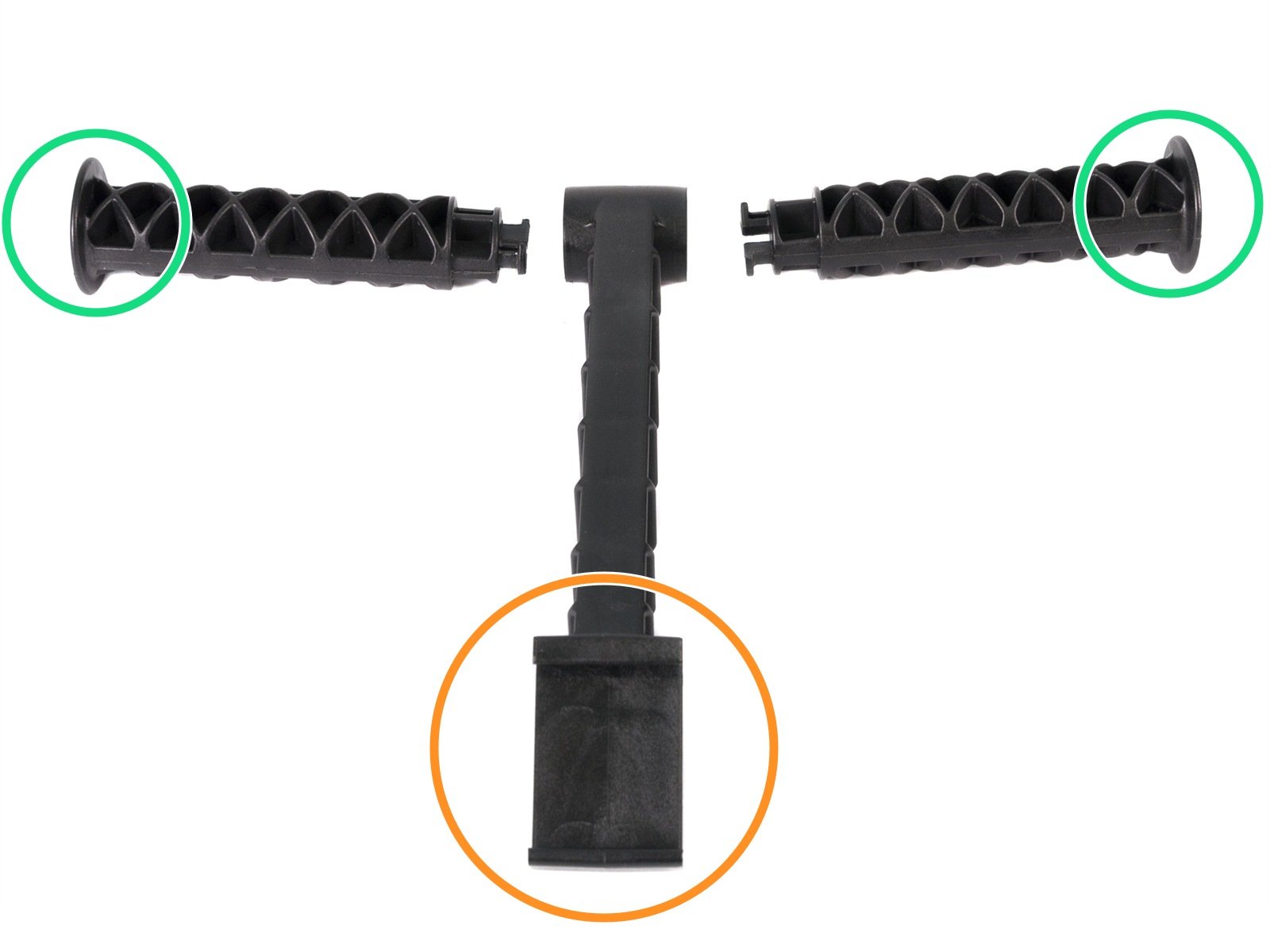

⬢3つのパーツをすべて自分の前に配置します。両方の「アーム」が同じであることに注意してください。プリンタのフレームにはめ込むC字型パーツが手前を向いていることを確認してください。
⬢右側の "アーム"をメインパーツに静かに差し込み、時計回りに（自分から離れる方向に）回すようにします。約半回転で固定されます。
⬢左側の "アーム" を手に取り、メイン部品にやさしく差し込み、反時計回りに回転させます。約半周させることで、"アーム" が正しい位置でロックされるはずです。
この部品の組み立てには、それほど大きな力は必要ありません。もしうまくいかない場合は、ロック機構部にゴミなどが挟まっていないかを確認してください。
⬢以下のステップに向けて、下記の部品を用意してください。
⬢フィラメントガイド（1個）
⬢フィラメントガイド PTFE（2個）
⬢M3n ナット (3個)
⬢M3x18 ネジ（1本）
⬢M3x10 ネジ（2本）

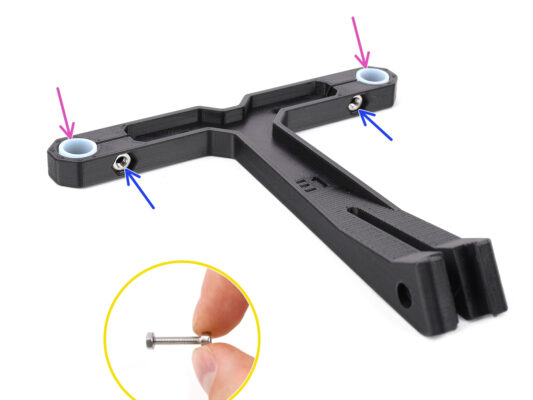

⬢2つのM3nナットを、印のある開口部に挿入します。
⬢長い方のM3x18ネジを、ナットを挿入するためのツールとして使用します。
⬢2本のPTFEチューブをマークした開口部にロードします。

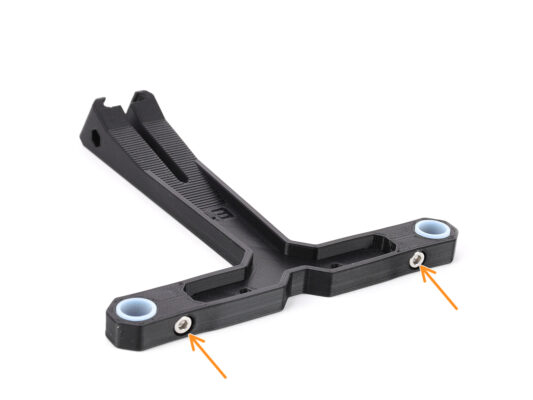

⬢反対側からM3x10のネジ2本でチューブを固定します。

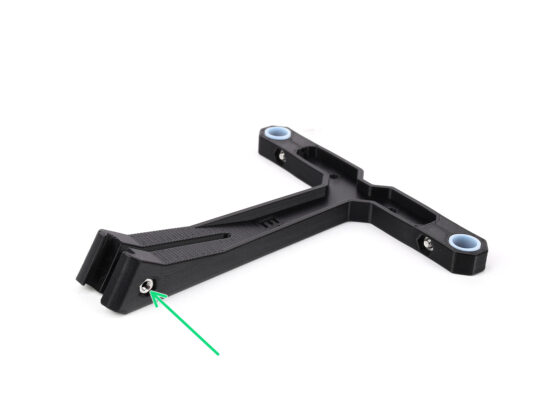

⬢3つ目のM3nナットを側面の開口部に挿入します。
⬢スプールホルダーをプリンタフレームの中央に取り付けます。
⬢スプールホルダーがプリンタの背面側に傾いていることを確認してください。
⬢フィラメントガイドをスプールホルダーに取り付けます。
写真のように、上の2本のリブの間にカチッとはまり、上を向くようになります。
写真のように、上の2本のリブの間にカチッとはまり、上を向くようになります。
⬢M3x18 ネジを使って、ガイドを固定します。
⬢グミを５個食べましょう。
グミの鮮やかな色は、食用の色素を使用することで実現し、視覚的な魅力を高めているのです。
⬢大変な作業でしたが、やりきりました！
⬢最後の章、8. プリフライトの確認 に進みましょう。
Was this guide helpful?
Comments
Still have questions?
If you have a question about something that isn't covered here, check out our additional resources.
And if that doesn't do the trick, you can send an inquiry to [email protected] or through the button below.
