ヒートベッドサーミスターの交換方法 (MINI/MINI+)

Menu

ヒートベッドサーミスターの交換方法 (MINI/MINI+)

ヒートベッドサーミスターの交換方法 (MINI/MINI+)
Relevant for:
Last updated 5 months ago
ヒートベッドサーミスターの交換方法 (MINI/MINI+)
 Difficulty
Very easy
 Steps
20
 Available languages
CSDEENESFRITPL

Step 1 はじめに

はじめに
はじめに
はじめに

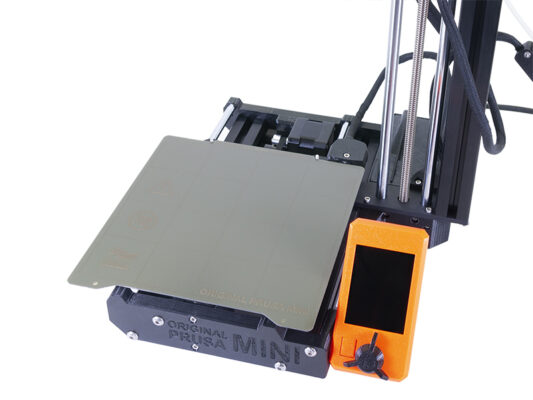

このガイドでは、Original Prusa MINIおよびMINI+ヒートベッドサーミスタの交換方法を説明します。

一部のパーツが若干異なる場合があります。しかし、手順には影響ありません。

ヒートベッドサーミスタが損傷している場合、プリンタの予熱時にディスプレイにMINTEMPエラーメッセージが表示されます。

ヒートベッドサーミスタ交換用セットは、弊社eshopにて販売しております。 shop.prusa3d.com

なお、スペア部品のセクションにアクセスするには、ログインする必要があります。

Step 2 このガイドに必要な工具

このガイドに必要な工具
このガイドに必要な工具
このガイドに必要な工具
以下のステップに向けて、下記の部品を用意してください。
2.5 mm 六角レンチ
TX10 トルクス・キー

Step 3 電装ボックスを開けます

電装ボックスを開けます
電装ボックスを開けます
電装ボックスを開けます
プリンタの電源を切り、コンセントを抜いてください!
電装ボックス上のM3ネジを緩めて外します。
プリントされたケーブルカバーを取り外します。
2番目の電子機器カバーを少し持ち上げてください。完全に取り外す前に、まずアルミフレーム方向へ引っ張り、両方のピンを穴から外します。

Step 5 ヒートベッドの取り外し

ヒートベッドの取り外し
ヒートベッドの取り外し
ヒートベッドの取り外し
プリントシートを取り外します。
ヒートベッドの9本のネジをトルクスTX10キーで緩めて外します。
ヒートベッドをプリンターから取り外します。

Step 6 ヒートベッドの分解

ヒートベッドの分解
ヒートベッドの分解
ヒートベッドの分解
ヒートベッドを金属部品(ネジ、六角レンチなど)から離し、きれいな面に置いてください。ヒートベッドの底面には磁石があります。
MINI-heatbed-cable-cover-topからM3x12ネジを緩めて外します。
MINI-heatbed-cable-cover-topを外します。
MINI-heatbed-cable-cover-bottomを外します。
ケーブル束からケーブルスリーブを外します。

Step 7 サーミスタを取り外す

サーミスタを取り外す
サーミスタを取り外す
サーミスタを取り外す
サーミスタを取り外す
ヒートベッドを上下逆さまにします。
黄色いカプトンテープを剥がします。
銀色のアルミテープを剥がします。
ヒートベッドのケーブル束からサーミスタを外します。
サーミスタはそのままで、新しいサーミスタを古いものに合わせて形を整える必要があります。

Step 9 新しいサーミスタの準備

新しいサーミスタの準備
新しいサーミスタの準備
以下のステップに向けて、下記の部品を用意してください。
新しいサーミスタ (1本)
新しいアルミニウムテープ(1枚)
新しいポリイミド/カプトンテープ(1つ)

Step 10 新しいサーミスタの取り付け

新しいサーミスタの取り付け
新しいサーミスタの取り付け
新しいサーミスタの取り付け
新しいサーミスタの取り付け

重要: 新しいサーミスタの形状を古いサーミスタと合わせる必要があります。

新しいサーミスタには 直線のケーブルが2つあります。
古いサーミスタは 卵のような形状をしています。
サーミスタケーブルをヒートベッドケーブルの隙間に通してください。

新しく正しい形状のサーミスタをヒートベッドに置き、仮止めします。

サーミスタの先端が円の中に入っていることを確認してください。ここがずれていると、プリンターが誤った温度値を読み取ります。

Step 11 サーミスタを所定の位置に固定する

サーミスタを所定の位置に固定する
サーミスタを所定の位置に固定する
サーミスタを所定の位置に固定する
サーミスタを所定の位置に固定する
銀色のアルミテープを手に取り、保護フィルムを丁寧にはがします。

サーミスタの中心(楕円形の内側)にのみ、テープをヒートベッドに接着してください。正しい位置を再確認する必要があります。

テープを少し剥がしたり曲げたりして、サーミスタの先端を出します。
もう一度、先端が円の真上にあることを確認します。ここがずれていると、プリンタは間違った値を読み取ります。
正しい位置が確認できたら、すぐにテープ全体を基板に貼ってください。

Step 12 サーミスタを所定の位置に固定する

サーミスタを所定の位置に固定する
サーミスタを所定の位置に固定する
サーミスタを所定の位置に固定する
サーミスタを所定の位置に固定する
最後に「黄色」のカプトンテープを貼ります。テープが丸まってしまうので、一度に全部剥がさないようにしてください!
ネジ穴の上にテープを貼り付けないように注意してください。
カプトンテープは、銀テープより面積が大きいです。銀色のテープが四方から重なっていることを確認してください。
写真のように、カプトンテープを約0.5 cm剥がし、ヒートベッドに接着します。テープが正しく接続されていることを確認します。
テープを貼り続け、サーミスタのある部分の上で一旦止めます。テープが隅々まで行き渡るように細心の注意を払います。
ヒートベッドにテープを接着して完成です。全面がきちんと接着されているか再確認してください。

Step 14 ヒートベッドの再組立て

ヒートベッドの再組立て
ヒートベッドの再組立て
ヒートベッドの再組立て
ヒートベッドの再組立て
ヒートベッドを上下逆さまにします。
写真のように、MINI-heatbed-cable-cover-bottom をコネクタの下に置きます。
ヒートベッドのケーブル束に対して、ケーブルスリーブをヒートベッドのコネクター元部分まで巻き付けます。
コネクターがカバーに正しく収まっていることを確認してください。
MINI-heatbed-cable-cover-topを手に取り、ネジの頭の上にスライドさせます。
M3x12ネジで固定します。

Step 16 ヒートベッドの取り付け

ヒートベッドの取り付け
ヒートベッドの取り付け
ヒートベッドの取り付け
ヒートベッドの取り付け
Yキャリッジを手元まで移動させます。
ヒートベッドをY字キャリッジに載せます。
ヒートベッドの9つの穴すべてをヒートベッドスペーサーに合わせます。

M3x4bのネジ9本を穴に挿入します。ネジはまだ完全に締めないでください。

全てのネジを取り付けることができたら、以下の順番で締めこんでいきます。
中心のネジ
最初の 4本 のネジ(4隅)
最後の 4本 のネジ (4角)

Step 17 ヒートベッドケーブルの接続

ヒートベッドケーブルの接続
ヒートベッドケーブルの接続
ヒートベッドケーブルの接続
Buddyボードの下側のコネクタにヒートベッドサーミスタケーブルを接続します。
Buddyボードの下側のコネクタにヒートベッドサーミスタケーブルを接続します。

Step 18 電装ボックスにカバーを付ける

電装ボックスにカバーを付ける
電装ボックスにカバーを付ける
電装ボックスにカバーを付ける
電装ボックスにカバーを付ける
電装ボックスのカバーを取り付ける前に、角型ナットがプリント部分に正しく配置されていることを確認してください。また、ナットが抜け落ちないようにしてください。電装品に致命的な損傷を与える可能性があります。
カバーを元に戻し、スロットに正しく収まっていることを確認します。(注:古い設計では、スロットの代わりに穴が開いていましたが、組み立て手順は同じです。)
上部の2枚目のカバーを置き、ケーブルを配置します。
エクストルーダーケーブル、テキスタイルスリーブが部分的に入っていることを確認してください。また、プリンターから遠ざかるように傾けておく必要があります。
ヒートベッドケーブルの束は、 は、テキスタイルスリーブが巻かれた部分がボックスの中にあることを確認する。
フィラメントセンサーケーブル(オプション)、ケーブルに巻かれたケーブルスリーブが箱の中に一部入っていることを確認してください。
ここで、2つ目のカバーを締めます。ケーブルが挟まっていないことを確認してください。

Step 19 最終チェック

最終チェック
最終チェック
最終チェック
最終チェック
プリンタのプラグを差し込み、電源を入れます。
つまみを使って、メニューのPreheatに移動します。
PLAを選択します。
もとのインフォスクリーンに戻り、温度が上昇するかどうかを確認します。

Step 20 完了です!

完了です!
完了です!
お疲れ様でした! ヒートベッドのサーミスタを交換できました。
