⬢Existuje více hardwarových revizí osy XZ, zkontrolujte prosím následující fotografie a vyberte vhodný postup montáže:

⬢2,5mm inbusový klíč (1x)

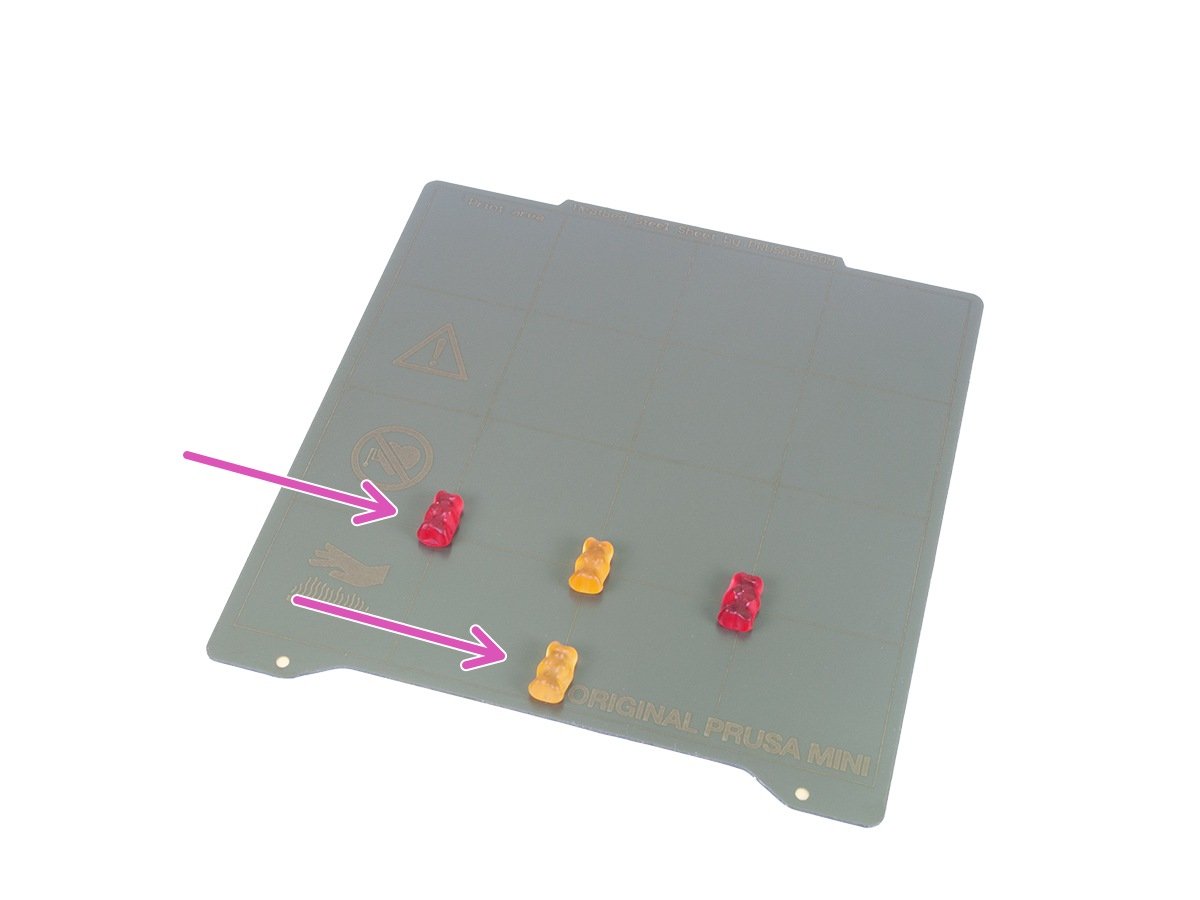

⬢Mini sáček Haribo medvídků (1x)

Ke kompletaci budete potřebovat pouze inbusový klíč. Ostatní nářadí použijete až při pozdější údržbě – více informací najdete v naší příručce.

Nic není nutné pájet.

Většina štítků je v měřítku 1:1, takže s jejich pomocí součástky snadno určíte :-)

⬢Na zadní straně přiloženého dopisu najdete Prusa Cheatsheet, podle něj rozeznáte ty nejběžnější šrouby, matice a PTFE trubičky.

Prusa Cheatsheet si můžete stáhnout z našich stránek: prusa3d.cz/cheatsheet. Aby správně fungoval, je potřeba ho vytisknout ve 100% velikosti.

⬢Nevíte si rady s návodem, chybí vám nějaký šroubek nebo máte poškozené tištěné díly? Napište nám!

⬢Můžete nás kontaktovat těmito způsoby:

⬢Sestava osy XZ

⬢Šroub M3x40 (1x)

⬢Šroub M3x20 (1x)

⬢Šroub M3x12 (1x)

V sáčku najdete i druhý šroub M3x12, ten použijeme později.

Některé starší verze mohou mít osu Z ve spodní poloze. V některých krocích bude nutné ručně osu Z posunout nahoru.

Seznam pokračuje v dalším kroku...

⬢Kompletace osy Y

⬢Pěnový blok nebo sada pěnových podložek (1x)

U starších verzí mohou být přibalené kulaté pěnové podložky. Novější verze jsou dodávány s vyřezaným pěnovým blokem, ze kterého musí být podložky vytlačeny. Postup montáže je téměř stejný.

V případě, že je na sestavě osy Y tiskový plát, odložte ho stranou, aby během montáže nedošlo k jeho poškrábání.

Jak bylo zmíněno v předchozím kroku, některé balení může obsahovat čtyři kulaté pěnové podložky místo jednoho pěnového bloku. V takovém případě tento krok přeskočte.

⬢Opatrně vytlačte všechny pěnové podložky z bloku.

⬢Pro následující kroky budete potřebovat pět pěnových podložek.

⬢Zbývající podložku si ponechejte jako náhradní.

Pokud vaše balení obsahuje pouze kruhové pěnové podložky, zaměřte se jen na osu Y.

⬢Odstraňte ochranný film ze všech podložek.

⬢Osu XZ opatrně položte na její bok a první pěnovou podložku nalepte do drážky se stejným tvarem na spodní straně krabičky elektroniky.

⬢Osu Y otočte vyhřívanou podložkou dolů na měkkou podložku nebo hadřík, aby nedošlo k poškrábání nebo poškození.

⬢Na rám nalepte čtyři pěnové podložky, jako vidíte na obrázku. Dbejte na správnou orientaci.

⬢Ujistěte se, že je osa Z v horní poloze. Pokud není, pomocí prstů otáčejte závitovou tyčí a posuňte osu Z do horní polohy.

⬢Uvolněte a vyjměte z krytu elektroniky šroub M3.

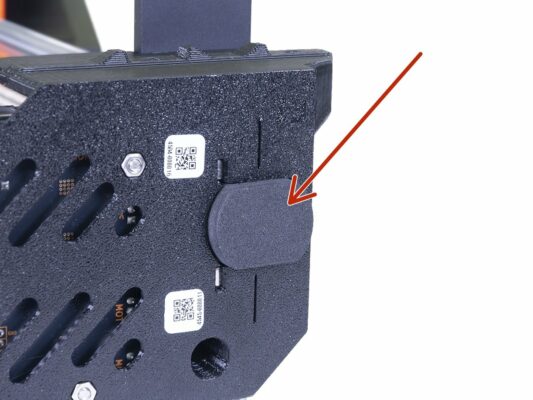

⬢Odstraňte tištěnou krytku kabelů.

⬢Lehce zdvihněte víko krytu elektroniky. Než ho sejmete úplně, zatlačte s ním směrem k hliníkové extruzi, aby se oba zobáčky uvolnily ze slotů (u starší verze jsou místo slotů otvory).

Ponechte kryt otevřený, během kompletace do něj budeme postupně zapojovat několik kabelů.

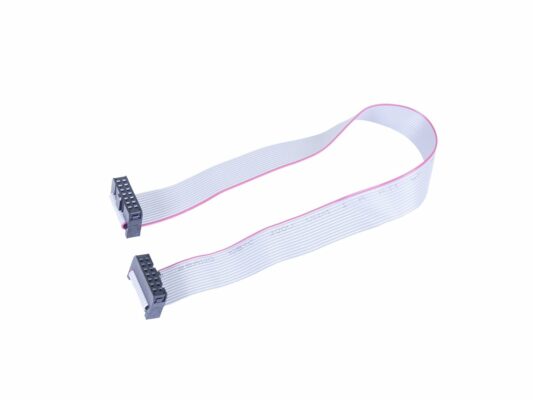

⬢Pro následující krok si prosím připravte LCD kabel (plochý, šedý).

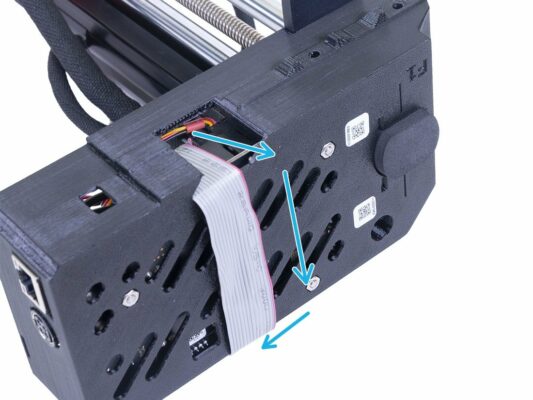

⬢Kabel protáhněte otvorem v krytu elektroniky.

⬢Ujistěte se, že „zub“ na konektoru směřuje nahoru.

⬢Ujistěte se, že záhyb kabelu v konektoru směřuje nahoru.

⬢Zapojte LCD konektor do desky. Na orientaci tentokrát záleží, z jedné strany je zářez (viz šipka).

⬢Abyste se vyhnuli poškození kabelu, postupujte podle následujících instrukcí. Nezkoušejte jiný způsob, stavbu by to zkomplikovalo.

⬢Opatrně osu XZ položte na bok (dle obrázku) a začněte LCD kabel ovíjet kolem krytu elektroniky, aniž byste kabel napínali.

⬢Nyní osu znovu narovnejte a kabel opatrně vložte do krytu elektroniky. Jde o dočasné řešení.

⬢V extruzi jsou celkem tři matice M3nE:

⬢Na druhém snímku vidíte vnitřní stranu XZ sestavy, která bude lícovat přímo s hliníkovou extruzí a stříbrnými maticemi. Ujistěte se, že se první matice nachází uvnitř „kleští“, které vystupují z tištěného dílu.

⬢Nejprve si připravíme sestavu osy Y.

⬢Přitiskněte obě sestavy k sobě a pokuste se "kleště" na XZ sestavě nasadit přímo na matici M3nE, kterou jste přesunuli doprostřed extruze.

⬢Zajistěte obě části pomocí šroubu M3x40. Pokud se vám nedaří dosáhnout do závitu, zkuste šroubem uvnitř plastového dílu lehce zavrtět. Šroub zatím zcela nedotahujte!

⬢Přesuňte druhou matici M3nE z levé strany úplně napravo. Zlehka ji zatlačte pomocí inbusového klíče, uvnitř je zářez, pomocí kterého se matice správně zarovná vůči otvoru pro šroub.

⬢Vložte šroub M3x20 a znovu ho utáhněte pouze zlehka, ale zároveň tak, aby dosáhl do závitu v matici. Šroub zatím zcela nedotahujte!

⬢Matici M3nE umístěnou na horní straně extruze podsuňte pod vyčnívající ocelovou část základny osy XZ.

⬢Otvor v matici slícujte s otvorem ve vyčnívající části pomocí inbusového klíče.

⬢Spojte obě části pomocí šroubu M3x12, lehce utáhněte. Šroub zatím zcela nedotahujte!

⬢Uchopte tiskárnu ze zadní strany a úplně odsuňte vyhřívanou podložku směrem dopředu, tedy od vás.

⬢Přidržte sestavu osy Y.

⬢Odsuňte sestavu osy XZ dozadu.

⬢Zářez vám umožní najít správné vzájemné umístění.

⬢Jakmile budou obě části ve správné pozici, dotáhněte všechny šrouby v následujícím pořadí:

⬢Kompletace LCD

⬢Existují dvě verze krytu LCD a každá vyžaduje jinou délku šroubu:

Pokud vám chybí jeden šroub M3x20, použijte sáček s náhradními.

Na displeji prozatím ponechte ochrannou fólii, abyste ji během kompletace nepoškrábali.

⬢Nejprve tiskárnu opatrně nakloňte na stranu – viz obrázek.

⬢Umístěte LCD do plastového krytu. Zářez pasuje do tištěného dílu na tiskárně.

⬢Konstrukce umožňuje vyklápění LCD do různých pozic. Můžete si to rovnou vyzkoušet, nebo to nechat na později.

⬢Pomocí šroubu M3x20 (M3x12 pro starší verzi) spojte oba díly dohromady.

⬢Opatrně vyjměte volný konec LCD kabelu z krytu elektroniky a zapojte ho do LCD desky. Správnou orientaci konektoru určíte podle zářezu.

⬢Vložte konektor do zástrčky, ujistěte se, že je nadoraz.

⬢Opatrně vložte kabel do drážky v extruzi. Ponechte určitou vůli, aby bylo později možné LCD vyklápět.

Tip: než budete kabel vkládat do extruze, opatrně ho podélně přeložte na polovinu.

⬢Postavte tiskárnu opět „na nohy“.

⬢Odsuňte vyhřívanou podložku úplně „dopředu“.

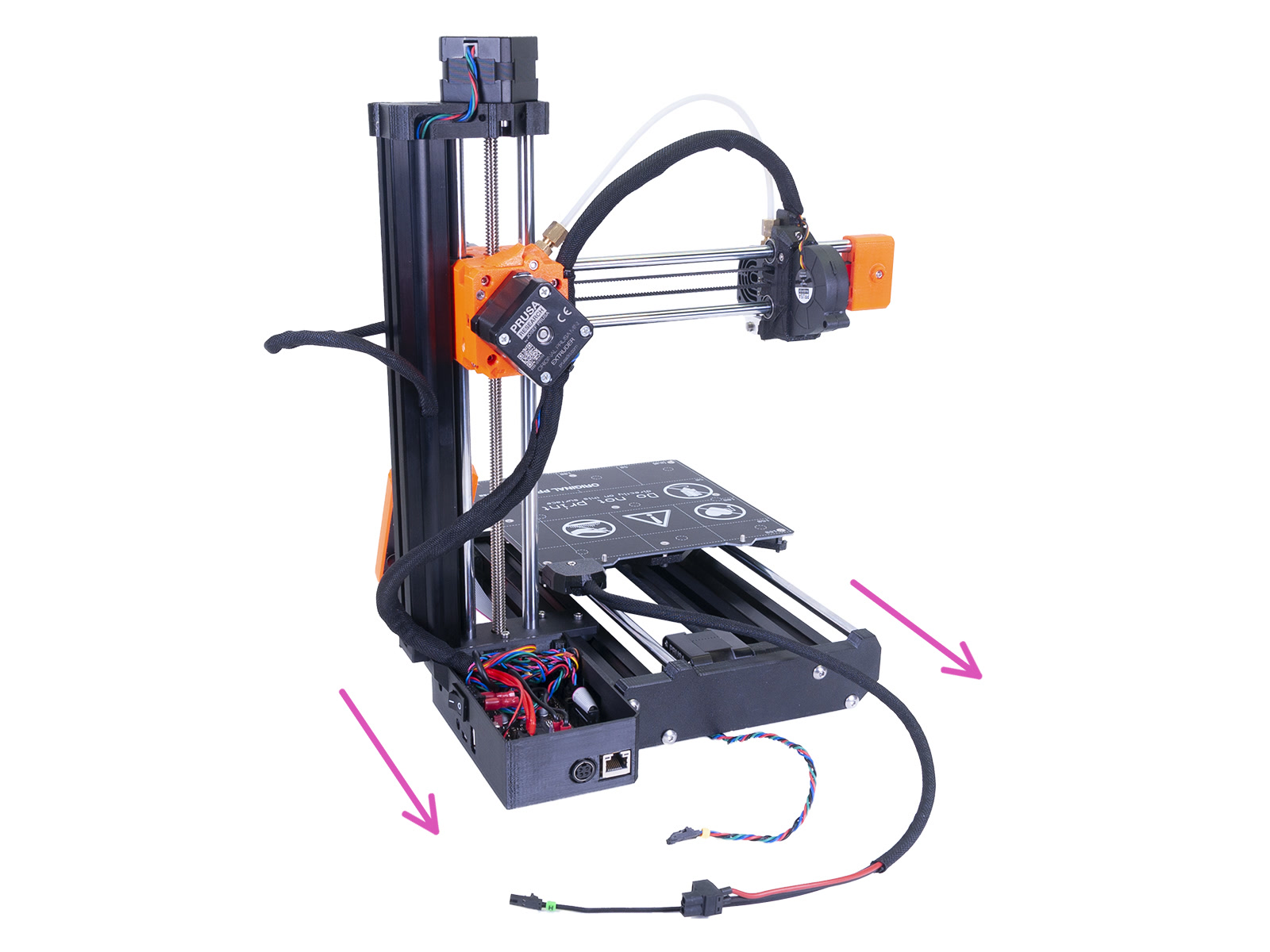

⬢Najděte kabel motoru osy Y umístěný v extruzi a opatrně ho vytáhněte.

⬢Z kabelu odstraňte gumičku a protáhněte ho pod y-plate-rear směrem ven.

⬢Otočte k sobě tiskárnu zadní stranou.

⬢Uchopte kabel motoru (označený Y) a protáhněte ho skrz otvor.

⬢Zapojte konektor do příslušné zástrčky. Orientujte se podle obrázku.

⬢Uspořádejte většinu délky kabelu podél pravé strany krytu elektroniky.

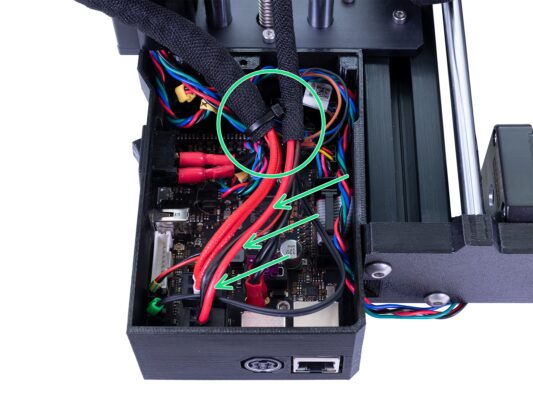

⬢Svazek kabelů vedoucí z vyhřívané podložky vložte do krytu elektroniky z vrchní strany (nemá samostatný otvor). Jednotlivé kabely zapojte do desky takto:

⬢Opatrně kabely vložte do krytu elektroniky. Oplet umístěte poblíž zadního levého rohu, tam, kde do krytu vstupuje většina kabeláže.

⬢Nasuňte senzor filamentu na PTFE trubičku. Správná orientace senzoru je vidět na obrázku.

⬢Drážka umožňuje kontrolu správné pozice PTFE trubičky:

⬢Nyní senzor opatrně zajistěte šroubem, aby z PTFE trubičky nesklouznul.

⬢Pro kontrolu, jestli trubička není zdeformovaná, do senzoru zasuňte kousek filamentu. Pokud ucítíte odpor, šroub trochu povolte.

⬢Zapojte senzor filamentu do Buddy desky.

⬢Uspořádejte kabel podle obrázku, tak, aby víko krytu elektroniky šlo zavřít.

⬢Než kryt uzavřete, zkontrolujte, že je čtverhranná matice správně usazená v tištěném dílu. Matice nesmí vypadnout! Mohlo by dojít k fatálnímu poškození elektroniky.

⬢Vložte víko zpátky, ujistěte se, že je správně usazeno ve slotech. Poznámka: na starším designu byly místo slotů otvory, postup složení je však stejný.

⬢Nyní rohovou krytku utáhněte. Dejte pozor, abyste neskřípli žádný kabel.

⬢MINI základna držáku cívky (4x)

⬢MINI spojka držáku cívky (2x)

⬢Šroub M3x12 (4x)

⬢Šroub M3x8 (4x)

⬢Matice M3n (4x)

⬢Ložisko 608Z (4x)

Seznam pokračuje v dalším kroku...

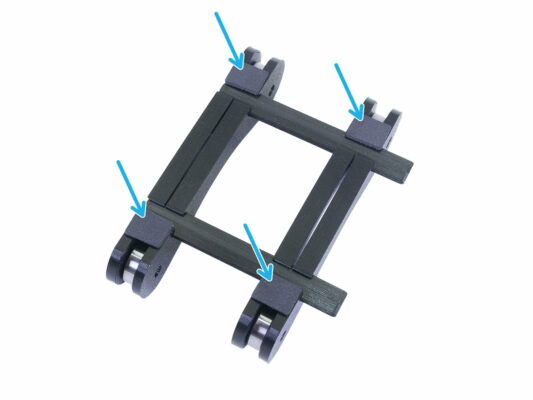

⬢Připravte si dvě části základny a vložte do otvorů matice M3n - viz obrázek. Pokud se vám nedaří matice vložit, můžete je vtáhnout pomocí šroubů.

⬢Obraťte jednu z částí základny a vložte do ní dvě ložiska.

⬢Nasaďte druhou část základny na ložiska.

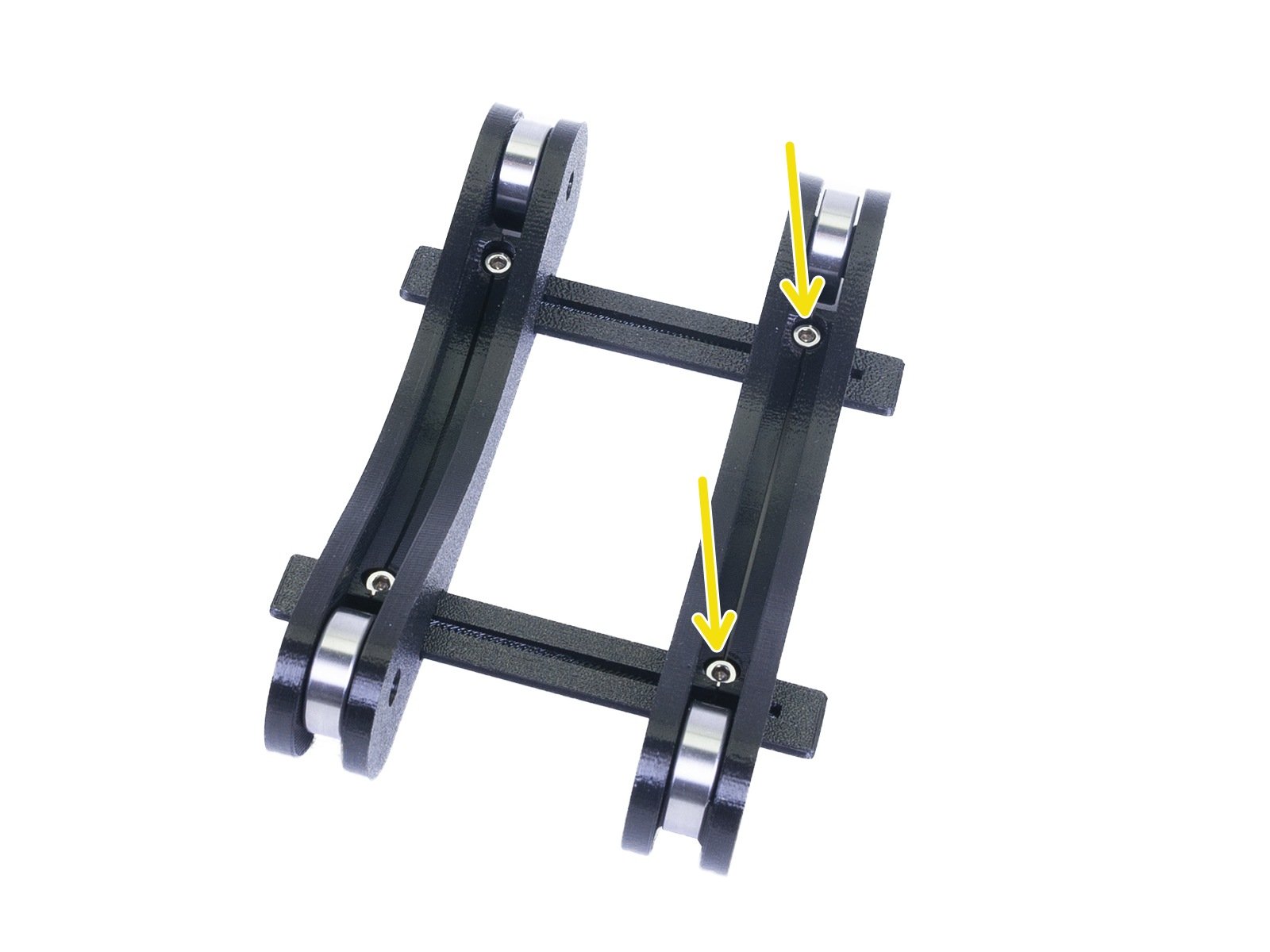

⬢Vložte zeshora šroub M3x12 a utáhněte. Obraťe sestavu a zopakujte.

⬢Zkontrolujte, jestli se obě ložiska volně otáčejí. Pokud ne, lehce šroub(y) povolte.

⬢Zopakujte tento krok u druhé části základny.

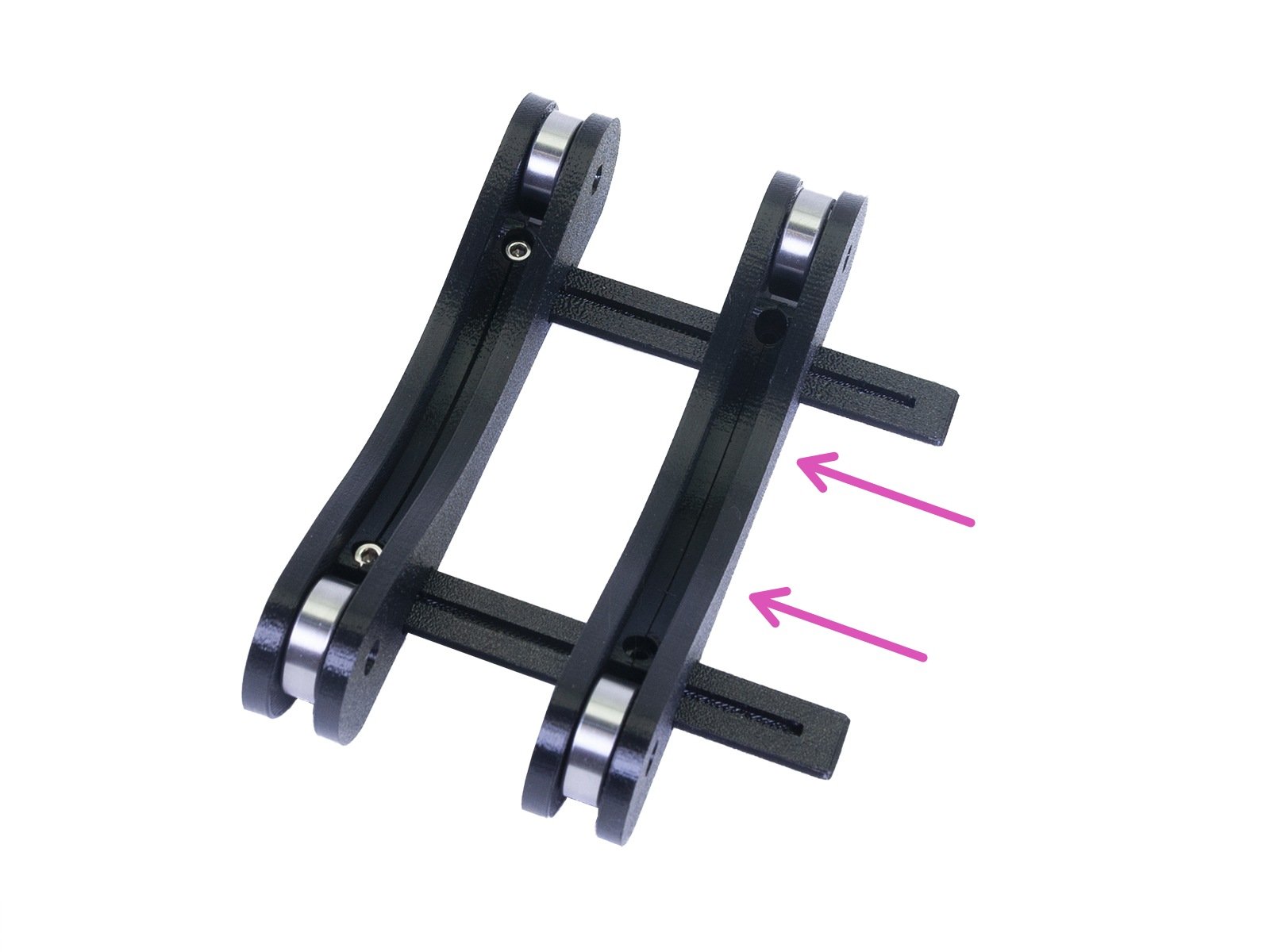

⬢Nasaďte obě spojky do drážek v jedné ze základen. Zarovnejte spojky s vnějším okrajem základny.

⬢Připevněte první základnu pomocí šroubů M3x8. Šrouby nepřetahujte.

⬢Nasuňte druhou základnu na spojky. Přesná pozice v tuto chvíli není důležitá – upravíme ji v následujícím kroku.

⬢Vložte do držáku cívku filamentu, kterou se chystáte používat. Nastavte druhou část základny tak, aby rozteč odpovídala šířce cívky. Na obrázku je cívka Prusamentu.

⬢Poté, co nastavíte správnou šířku, vyjměte cívku, vložte dva šrouby M3x8 a utáhněte je tak, aby se díly nehýbaly.

⬢Vylomte z destičky čtyři protiskluzové podložky.

⬢Sloupněte ochrannou fólii a umístěte podložky na spodní stranu držáku cívky.

Tip: neumísťujte podložky poblíž příčných spojek, mohlo by to ztížit pozdější úpravy šířky držáku.

⬢PEI MINI tiskový plát (1x)

⬢MINI napájecí zdroj (1x)

⬢Sloupněte z displeje ochrannou fólii.

⬢Zapojte MINI napájecí zdroj do tiskárny. Pozor, konektor není symetrický.

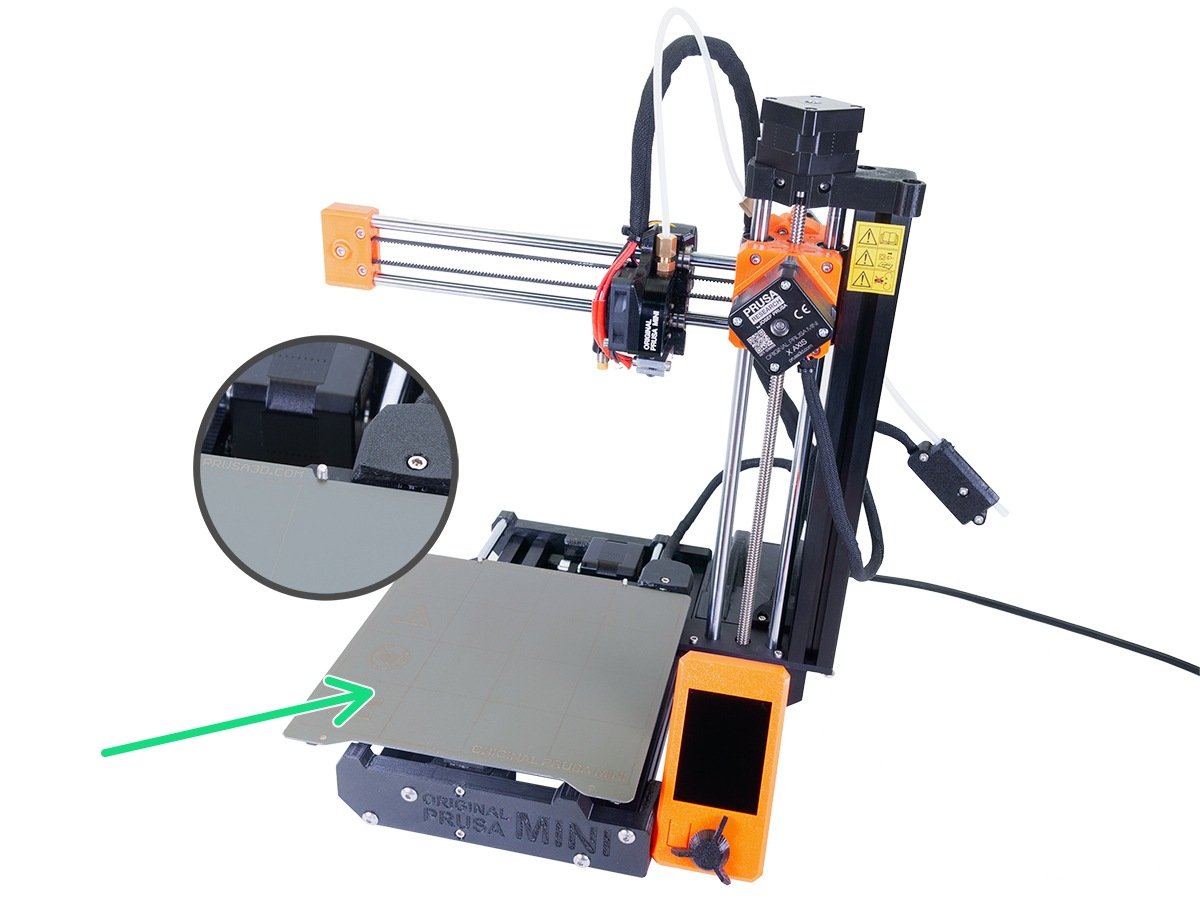

⬢Umístěte PEI MINI tiskový plát na vyhřívanou podložku. Ujistěte se, že je plát orientovaný správně.

Pro zkušené uživatele Prusa tiskáren: Výška senzoru MINDA je nastavená z výroby, není potřeba ji upravovat. Senzor by měl být zhruba o 0,8–1,0 mm výš než tryska.

⬢Nyní si prosím přečtěte naši Příručku 3D tisku, šitou na míru pro vaši tiskárnu. Nejnovější verze je vždy dostupná na prusa3d.com/3dhandbookMINI

⬢Pokud narazíte obecně na jakýkoliv problém,podívejte se do naší znalostní báze: help.prusa3d.cz

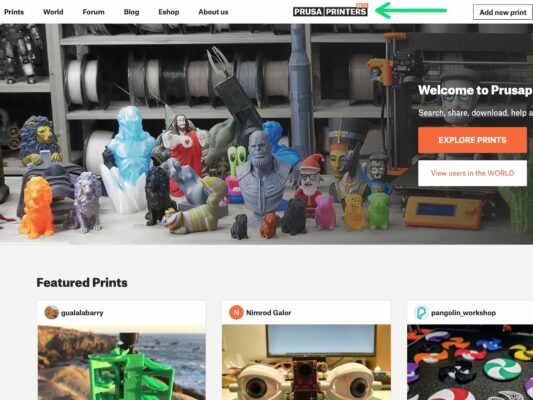

⬢Nezapomeňte se přidat k největší Průša komunitě! Stahujte nejnovější modely jako STL, nebo G-cody odladěné pro vaši tiskárnu. Registrujte se na PrusaPrinters.org
