7. Sestavení držáku cívky a zásobníku

Relevantní pro:

MMU2S

Poslední aktualizace 2 years ago

Obtížnost

Nízká

Kroky

Dostupné překlady

Krok 1 Nářadí potřebné k této kapitole

⬢Pro tuto kapitolu si prosím připravte následující nářadí:

⬢2,5mm inbusový klíč pro šrouby M3

Krok 2 Čištění základny držáku cívky (volitelné)

Tato příručka popisuje sestavení jednoho držáku cívky. Váš balíček by jich měl obsahovat 5, jednoduše opakujte všechny kroky znovu, dokud nedokončíte všechny držáky cívky.

⬢Vezměte černou plastovou základnu držáku cívky a otočte ji vzhůru nohama.

⬢Za použití hadříku + detergentu nebo IPA vyčistěte všechny čtyři rohy od prachu a mastnoty.

⬢Nechte povrch plně uschnout a přejděte k dalšímu kroku.

Krok 3 Lepení pěnových podložek

⬢Pro každou základnu držáku cívky připravte 4 pěnové podložky.

⬢Sloupněte celou žlutou ochrannou fólii.

⬢Pěnovou podložku nalepte na spodní část základny držáku cívky a chvíli ji podržte. NEPOUŽÍVEJTE příliš velkou sílu, mohlo by dojít k deformaci plastového dílu.

Pěnové podložky jsou důležité pro zvýšení kontaktu mezi základnou držáku cívky a povrchem pod ním a k omezení pohybu cívky.

Krok 4 Montáž hřídele cívky

⬢Sestavte hřídele, které drží cívky, budete k tomu potřebovat:

⬢Ložiska (4x)

⬢Osička (2x)

Hřídele mohou být černé nebo stříbrné, rozměry jsou stejné.

Krok 5 Montáž hřídele cívky

⬢Zarovnejte ložisko s koncem hřídele.

⬢Namontujte ložiska z obou stran hřídele.

Gumová těsnění vedle ložiska byla použita pro účely fotografování, není třeba je používat.

Krok 6 Montáž držáku cívky (1. část)

⬢Pro následující kroky si prosím připravte:

⬢základna držáku cívky (1x)

⬢hřídel s ložisky (2x)

⬢mmu2-s-holder-endstop (4x)

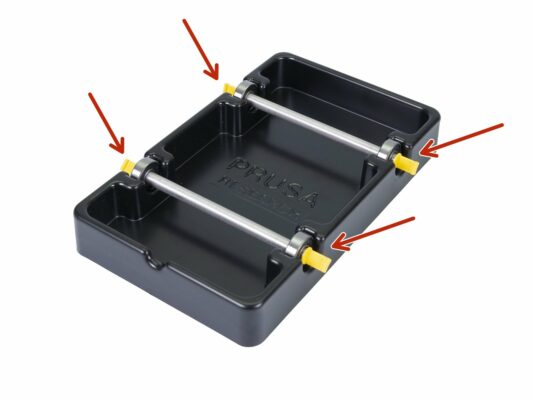

Krok 7 Montáž držáku cívky (2. část)

⬢Otočte základnu výřezem směrem k sobě.

⬢Vložte hřídele do základny držáku cívky. Zkontrolujte, zda jsou všechna čtyři ložiska správně usazena.

⬢Vložte koncové zarážky do všech čtyř otvorů. Zatlačte je dovnitř nadoraz. Ujistěte se ale, že během toho nedeformujete základnu držáku cívky.

⬢Ujistěte se, že se hřídele mohou volně otáčet.

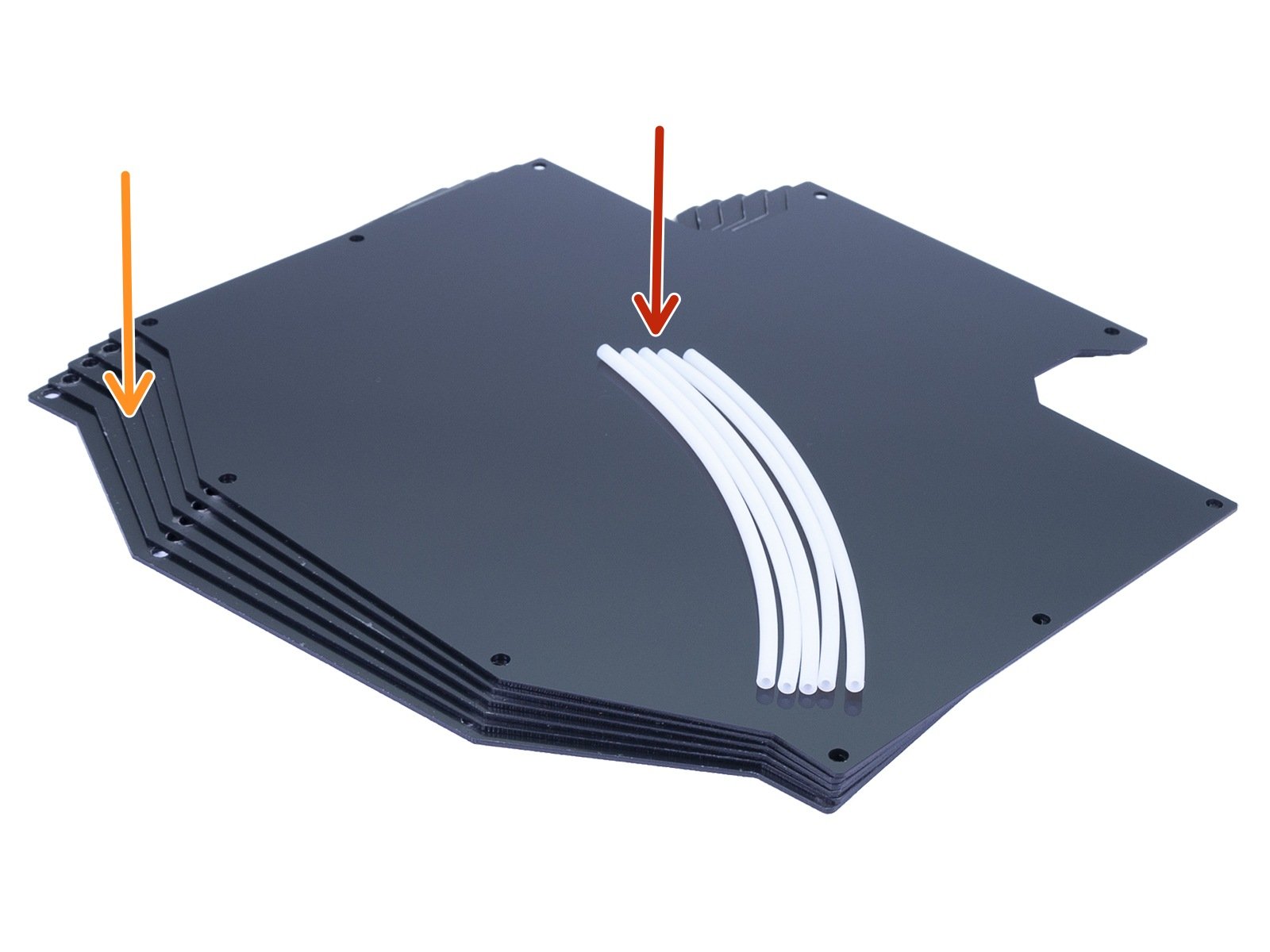

Krok 8 Příprava dílů na zásobník

⬢Pro následující kroky si prosím připravte:

⬢Šroub M3x40 (10x)

⬢Šroub M3x12 (10x)

⬢Matka M3n (10x)

⬢Deska zásobníku (6x)

⬢PTFE trubička 4x2x150 mm (5x)

Seznam pokračuje v dalším kroku.

Desky zásobníku na sobě mají z obou stran nalepenou ochrannou fólii. Můžete je nyní sundat. Při skládání buďte opatrní, abyste si díly nepoškrábali.

Krok 9 Nové díly zásobníku

Otevřete pytlík s plastovými díly a hledejte háčky. Existují dvě verze:

⬢Nová verze s delším hákem, kompatibilní s MK3S/+ a MK2.5S. Prosím přeskočte na Krok 10

⬢Stará verze s kratším hákem, kompatibilní pouze s MK3S/+. Prosím přejděte na Krok 15

Všechny tištěné díly jsou k dispozici na prusa3d.com/prusa-i3-printable-parts

Krok 10 Příprava dílů pro zásobník (nová verze)

⬢s-buffer-printer (1x)

⬢s-buffer-spools (1x)

⬢s-buffer-spacer (4x)

⬢s-buffer-hook-uni (2x)

Jak název napovídá, jsou to díly, které se připojí k tiskárně nebo k cívkám.

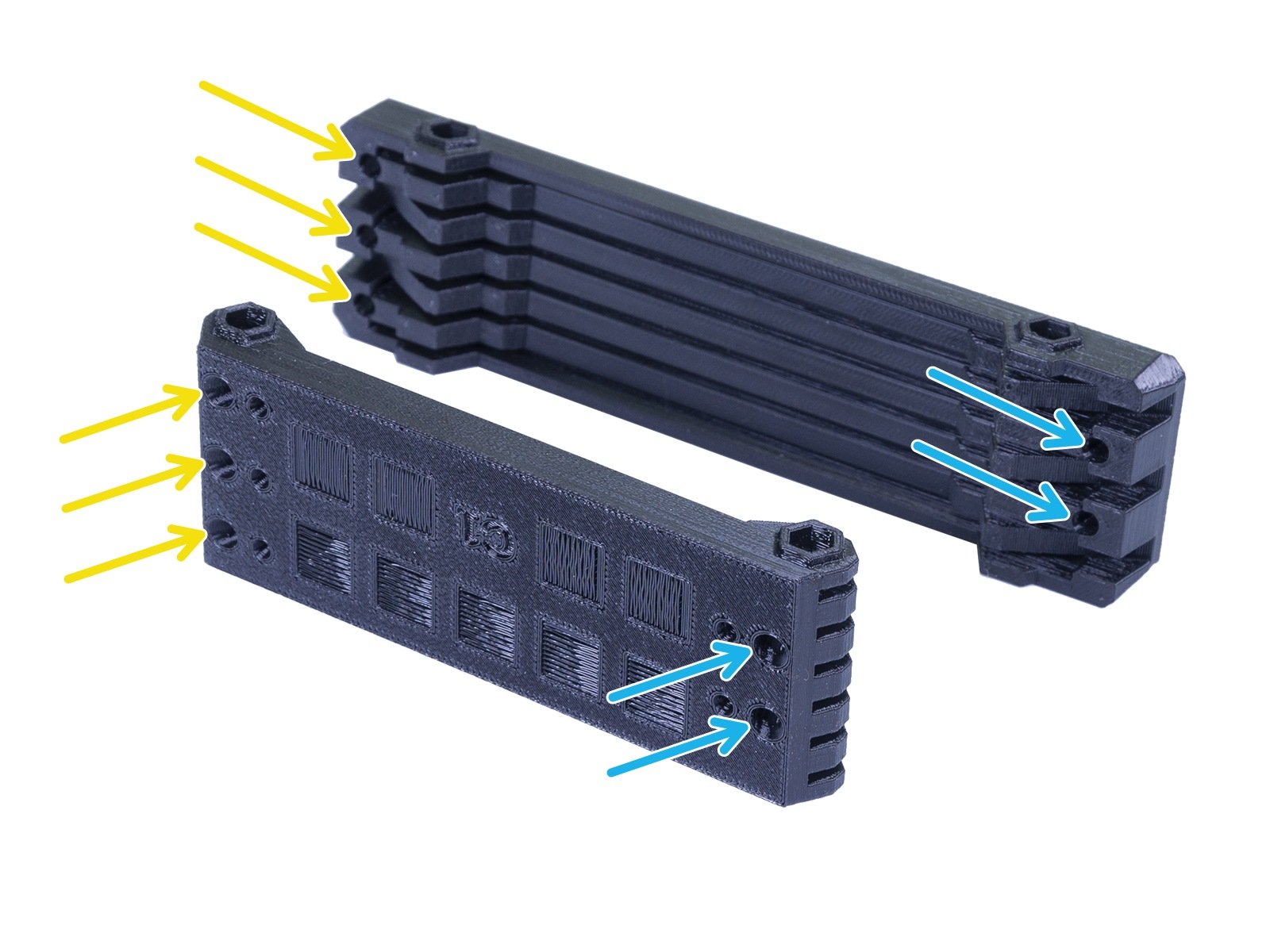

DŮLEŽITÉ: otvory v PTFE trubičkách musí odpovídat mezi oběma částmi. Podívejte se na obrázek. Ujistěte se, že je nezaměníte.

⬢Na jedné straně máte 3 otvory, totéž platí pro druhou tištěnou část.

⬢Druhá strana má pouze 2 otvory.

Krok 11 Sestavení zásobníku - tištěný díl (nová verze)

⬢Vezměte vetší tištěný díl (s-buffer-printer) a umístěte ho tak, jako to vidíte na obrázku s dvěma otvory směřujícími doprava.

Připravte něco trochu těžkého a vysokého (např. prázdnou sklenici), použijeme to za chvíli.

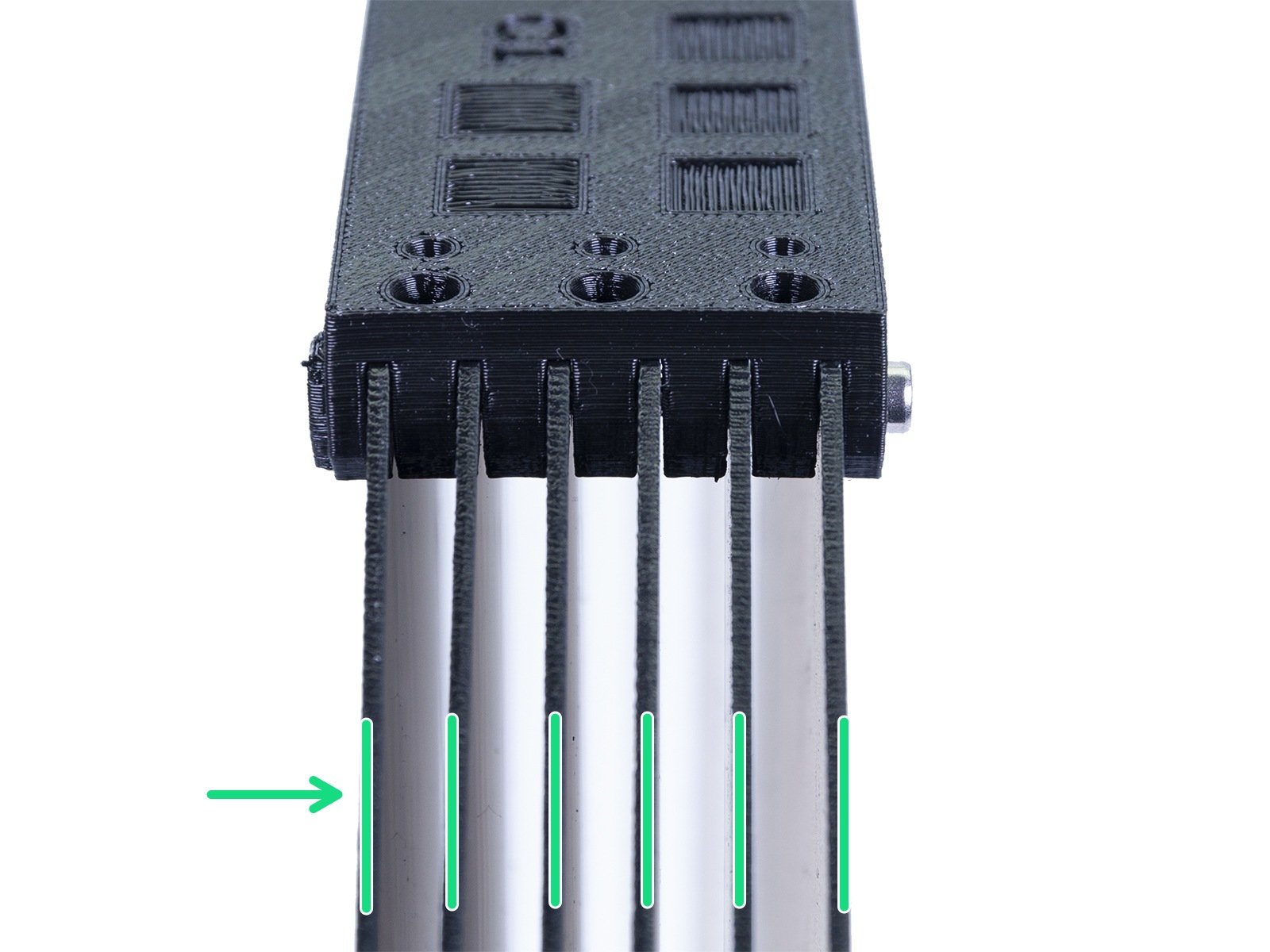

⬢Uchopte jednu desku a zasuňte ji, bude pasovat do slotu.

⬢Ujistěte se, že vnitřní povrch má odstraněnou ochrannou fólii.

⬢Celá sestava bude mít tendenci se převrhnout, použijte připravený objekt a podepřete ji zezadu.

⬢Do tištěného dílu zasuňte dalších 5 desek. Ujistěte se, že povrchy s dříve odstraněnými ochrannými fóliemi směřují směrem k vám.

⬢Použijte dva šrouby M3x40 a protáhněte je tištěným dílem. Ujistěte se, že šrouby dílem úplně procházejí.

Zatím ještě zásobník neotáčejte na bok.

Krok 12 Sestavení zásobníku - tištěný díl (nová verze)

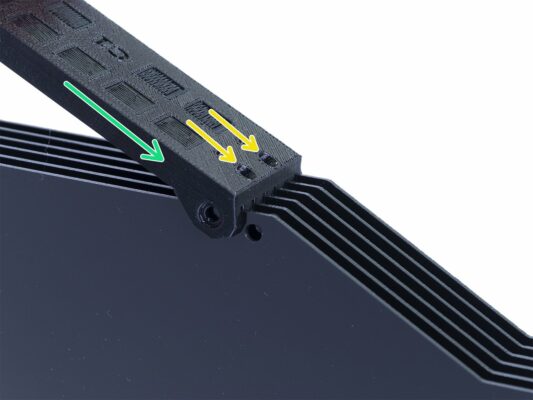

⬢Srovnejte vrchní hrany desek a nasuňte na ně druhý tištěný díl (s-buffer-spools).

⬢Ujistěte se, že strana se dvěma otvory je napravo.

⬢Umístěte vytištěnou část také na druhou stranu.

⬢Zajistěte tištěnou část s pomocí dvou šroubů M3x40.

Zatím ještě zásobník neotáčejte na bok.

Krok 13 VAROVÁNÍ: utažení dílů (nová verze)

⬢Nyní zásobník otočte a položte čtyři matice na šrouby. Než začnete utahovat, přečtěte si prosím následující pokyny:

⬢NEUTAHUJTE šrouby příliš pevně. Zdeformujete desky a zásobník nemusí fungovat správně. Ujistěte se, že jsou desky rovnoběžné a nejsou ohnuté.

⬢Stačí matici jen zachytit (využijte celý její vnitřní závit).

Tento přístup použijte na všechny části, které drží desky.

Krok 14 Přidání distančních podložek a háků (nová verze)

⬢Otočte zásobník zpět. Dva otvory jsou na pravé straně.

⬢Vezměte tři s-buffer-spacery a umístěte je na stranu s dvěma otvory.

⬢Každý díl s-buffer-spacer zajistěte šroubem M3x40.

⬢Vezměte dva s-buffer-hook-uni a umístěte je na druhou stranu. Tato poloha háčků je kompatibilní jak s MK3S, tak s MK2.5S, ale můžete ji změnit.

⬢Vezměte poslední s-buffer-spacer a umístěte ho do rohu.

⬢Zajistěte každý tištěný díl šroubem M3x40.

⬢Použijte šest matek M3n z druhé strany a utáhněte šrouby. Pamatujte na správné utažení. Pozor, aby se desky nezdeformovaly!

⬢Teď přeskočte na Krok 20.

Krok 15 Příprava dílů pro zásobník (stará verze)

⬢s-buffer-spacer (3x)

⬢s-buffer-spacer-hook (3x)

⬢s-buffer-printer (1x)

⬢s-buffer-spools (1x)

Jak název napovídá, jsou to díly, které se připojí k tiskárně nebo k cívkám.

DŮLEŽITÉ: otvory v PTFE trubičkách musí odpovídat mezi oběma částmi. Podívejte se na obrázek. Ujistěte se, že je nezaměníte.

⬢Na jedné straně máte 3 otvory, totéž platí pro druhou tištěnou část.

⬢Druhá strana má pouze 2 otvory.

Krok 16 Sestavení zásobníku - tištěný díl (stará verze)

⬢Vezměte vetší tištěný díl (s-buffer-printer) a umístěte ho tak, jako to vidíte na obrázku s dvěma otvory směřujícími doprava.

Připravte si něco trochu těžkého a vysokého (např. prázdnou sklenici), za chvíli ji budete potřebovat.

⬢Uchopte jednu desku a zasuňte ji, bude pasovat do slotu.

⬢Ujistěte se, že povrch s odstraněnou ochrannou fólií směřuje k vám. Pokud ne, odstraňte ji.

⬢Celá sestava bude mít tendenci se převrhnout, použijte připravený objekt a podepřete ji zezadu.

⬢Do tištěného dílu zasuňte dalších 5 desek. Ujistěte se, že vnitřní povrchy mají odstraněné ochranné fólie.

⬢Použijte dva šrouby M3x40 a protáhněte je tištěným dílem. Ujistěte se, že šrouby dílem úplně procházejí.

Zatím ještě zásobník neotáčejte.

Krok 17 Sestavení zásobníku (stará verze)

⬢Srovnejte vrchní hrany desek a nasuňte na ně druhý tištěný díl (s-buffer-spools).

⬢Ujistěte se, že strana se dvěma otvory je napravo.

⬢Umístěte vytištěnou část také na druhou stranu.

⬢Zajistěte tištěnou část s pomocí dvou šroubů M3x40.

Zatím ještě zásobník neotáčejte.

Krok 18 VAROVÁNÍ: utažení dílů (stará verze)

⬢Nyní zásobník otočte a položte čtyři matice na šrouby. Než začnete utahovat, přečtěte si prosím následující pokyny:

⬢NEUTAHUJTE šrouby příliš pevně. Zdeformujete desky a zásobník nemusí fungovat správně. Ujistěte se, že jsou desky rovnoběžné a nejsou ohnuté.

⬢Stačí matici jen zachytit (využijte celý její vnitřní závit).

Tento přístup použijte na všechny části, které drží desky.

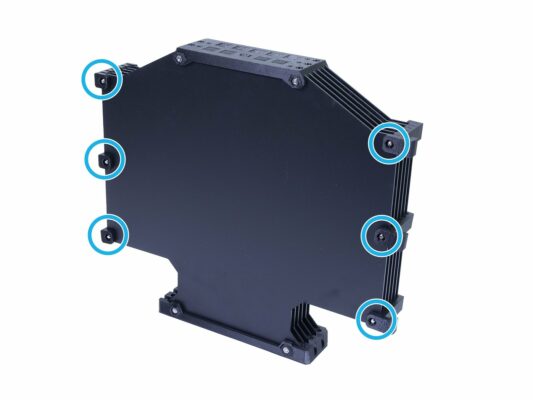

Krok 19 Přidání distančních podložek na obou stranách (stará verze)

⬢Otočte zásobník zpět. Dva otvory jsou na pravé straně.

⬢Vezměte tři s-buffer-spacery a umístěte je na stranu s dvěma otvory.

⬢Každý díl s-buffer-spacer zajistěte šroubem M3x40.

⬢Vezměte tři díly s-buffer-spacer-hook a umístěte je na druhou stranu zásobníku

⬢Každý díl s-buffer-spacer-hook zajistěte šroubem M3x40.

⬢Použijte šest matek M3n z druhé strany a utáhněte šrouby. Pamatujte na správné utažení. Pozor, aby se desky nezdeformovaly!

Krok 20 Přidání PTFE trubiček (obě verze)

⬢Vezměte 150mm PTFE trubičky a zasuňte je do menší ze dvou tištěných částí. Ujistěte se, že PTFE trubička vyčnívá na druhé straně (uvnitř zásobníku) jen 2–3 mm, ne více.

⬢Zajistětě PTFE trubičky s pomocí pěti šroubů M3x12. Můžete je utáhnout mírně nad povrch.

ZKONTROLUJTE KAŽDOU PTFE TRUBIČKU pomocí kousku filamentu, abyste se ujistili, že se může uvnitř trubičky hladce pohybovat. Pokud ne, povolte trochu šroub.
