Úvod
Úvod

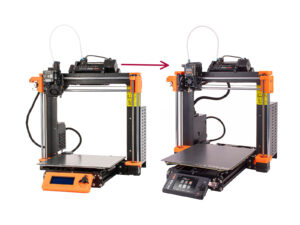

V tomto návodu budeme upgradovat tiskárnu MK3S+ MMU3 na MK3.9/ MK4 MMU3.
Ujistěte se, že je tiskárna MK3.9 / MK4 kompletně sestavena a otestována.
Instalace MMU3 vyžaduje úpravy extruderu. Než se však do toho pustíme, musíme provést několik dalších úprav.
Pojďme si v rychlosti zopakovat klíčové body, kterými se budeme v tomto návodu zabývat:
INFO o tisknutelných dílech zásobníku
INFO o tisknutelných dílech zásobníku
Upgrade Original Prusa MK3S+ MMU3 balíček na MK4/MK3.9 obsahuje některé tištěné díly.
Všechny tisknutelné díly MMU3 jsou k dispozici na Prusa3D.com Printables profil

Více informací je k dispozici na adrese: Prusa3D.com/prusa-i3-printable-parts/
Pokud však aktualizujete verzi MMU3 MK3S+, která byla dodána před dubnem 2024, budete muset tyto soubory vytisknout znovu:
5x MMU3 BUFFER2
Více o tom v následující kapitole.
INFO k elektronice
INFO k elektronice
INFO k elektronice
MMU3 vyžaduje specifický kabelpro tiskárny s Einsy (MK3S+) a xBuddy (MK3.5, MK3.9, MK4). Při přesunu MMU3 z tiskárny MK3S+ na MK4 je nutné přejít na příslušný kabel.
Při práci na elektronice můžete aktualizovat kryt elektroniky na nejnovější verzi, pokud máte starší díl.
Více o tom v následující kapitole.
Odstranění 360mm PTFE trubičky a FESTO šroubení
Odstranění 360mm PTFE trubičky a FESTO šroubení
Odstranění 360mm PTFE trubičky a FESTO šroubení
Odstranění 360mm PTFE trubičky a FESTO šroubení
Odstraňte PTFE trubičku vedoucí mezi tiskárnou a jednotkou MMU uvolněním šroubení FESTO.
Odložte ji stranou, aby se nemíchala s novými díly. Šroubení FESTO budou nahrazeny novými, které jsou součástí sady.
Vyměněna bude také 360mm PTFE trubička, je považována za spotřební materiál.
Jednotky MMU nebo další Prusa produkty byly dodávány před dubnem 2024 s různými verzemi šroubení.
MMU3 na tiskárně MK4 však vyžaduje nejnovější vývoj šroubení, které má vnitřní průměr 2,6 mm.
Odpojení MMU
Odpojení MMU
Odpojení MMU
Odpojení MMU
Jednotku MMU3 je třeba vyjmout z tiskárny.

Než začnete s tiskárnou pracovat, ujistěte se, že je VYPNUTÁ a odpojená ze zásuvky.

Ujistěte se, že není do tiskárny zaveden žádný filament.

Jednotku MMU3 vyjměte z tiskárny zvednutím zadní části jednotky nahoru.
Otevřete krabičku s elektronikou tiskárny a vyjměte napájecí konektory MMU3. Poté svorky znovu utáhněte.
Odpojte MMU data kabel od desky Einsy.
Ponechejte sousední kabel IR senzoru filamentu na místě.
Odstranění 650mm PTFE trubičky
Odstranění 650mm PTFE trubičky
Odstranění 650mm PTFE trubičky
Odpojte 650mm PTFE trubičku od jednotky MMU.
Zasuňte objímku dovnitř a podržte ji. Zatlačte PTFE trubičku dovnitř a pak ji vytáhněte, abyste ji mohli snadno vyjmout.
Odpojte 650mm PTFE trubičku od zásobníku.
Uchovejte je. Tyto PTFE trubičky použijeme znovu.
INFO o držáku cívky
INFO o držáku cívky
INFO o držáku cívky
INFO o držáku cívky
Vyjměte 650mm PTFE trubičky z držáků cívek.
Máte jednu z těchto dvou verzí držáku cívky:

Starší vakuově tvarovaný držák cívky.

Pokud vám tato verze vyhovuje, můžete ji používat i nadále.

Vstřikolisovaný držák cívky.

Váš kit obsahuje upgradovanou verzi těchto držáků cívek s kolečky vyrobenými z POM místo ABS.

Pokud byla vaše sada MMU3 dodána před dubnem 2024, doporučujeme upgradovat vstřikolisované držáky cívek na upgradovanou verzi.
