Tento návd popisuje, jak nainstalovat Prusa USS Drybox na tiskárny Prusa CORE One.
Tiskárna CORE One využívá jiný systém držáku cívek, než modely CORE One+ a CORE One L, proto se postup instalace liší v upevnění i ve vedení filamentu.
Tento návod se zabývá mechanickou montáží, vedením PTFE trubiček a připojením k bočnímu senzoru filamentu.
Než začnete, ujistěte se, že je Drybox kompletně sestaven a je v něm vložen filament. Pokud tomu tak není, postupujte podle článku První nastavení a vložení filamentu (USS Drybox).
Příprava PTFE trubičky
U tiskáren CORE One zkraťte PTFE trubičku na 21 cm.
Zajistěte čistý a rovný řez, abyste předešli tření filamentu nebo jeho nesprávnému zarovnání.
Montáž na CORE One
Před montáží Dryboxu je nutné vyměnit původní držák cívky za tištěný držák cívky kompatibilní s Dryboxem.
- Vytiskněte potřebné díly pro instalaci Dryboxu na CORE One zahrnující Univerzální držák cívky, PTFE Connect, které jsou k dispozici na Printables – pečlivě si přečtěte pokyny k tisku.

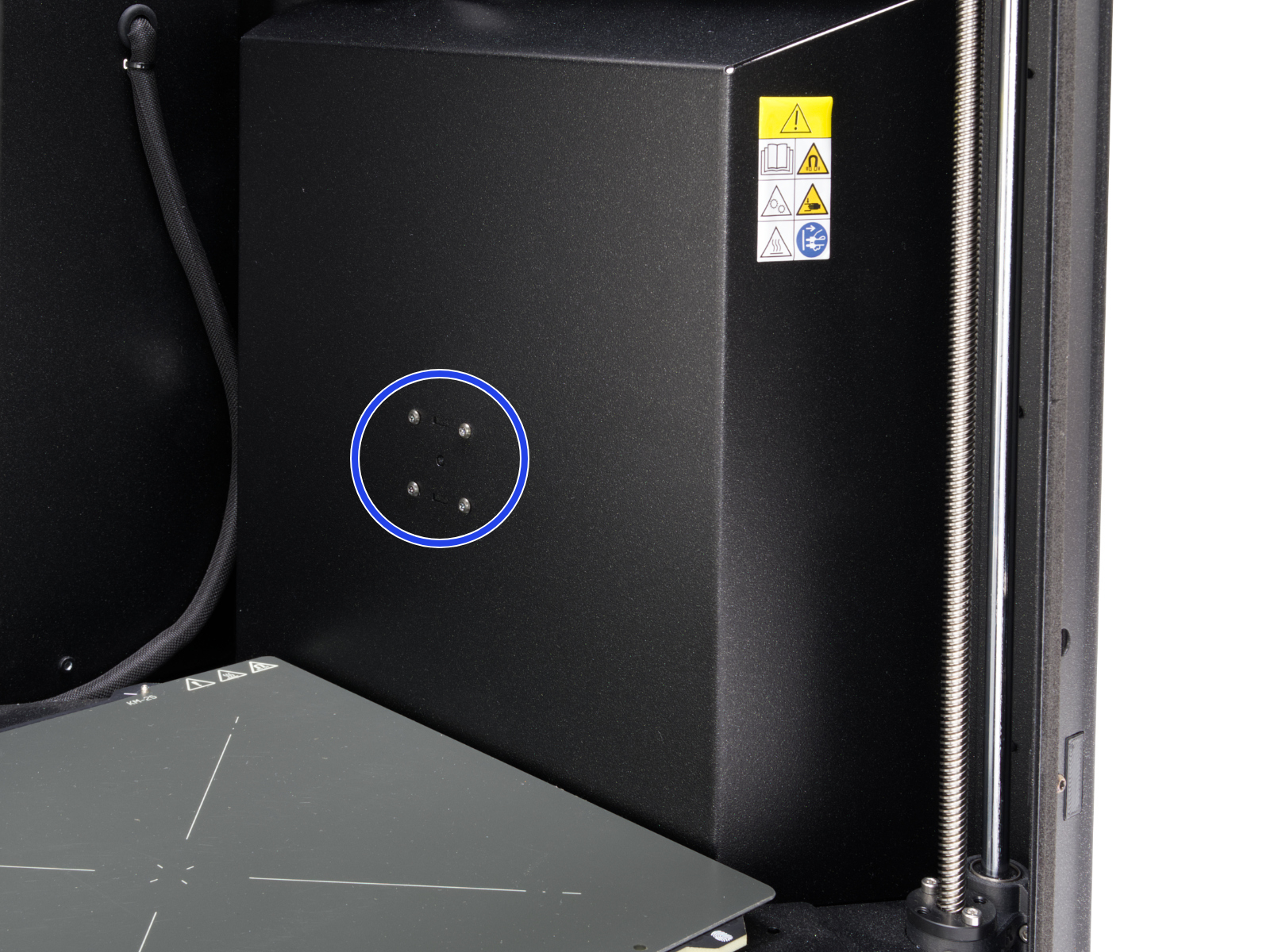

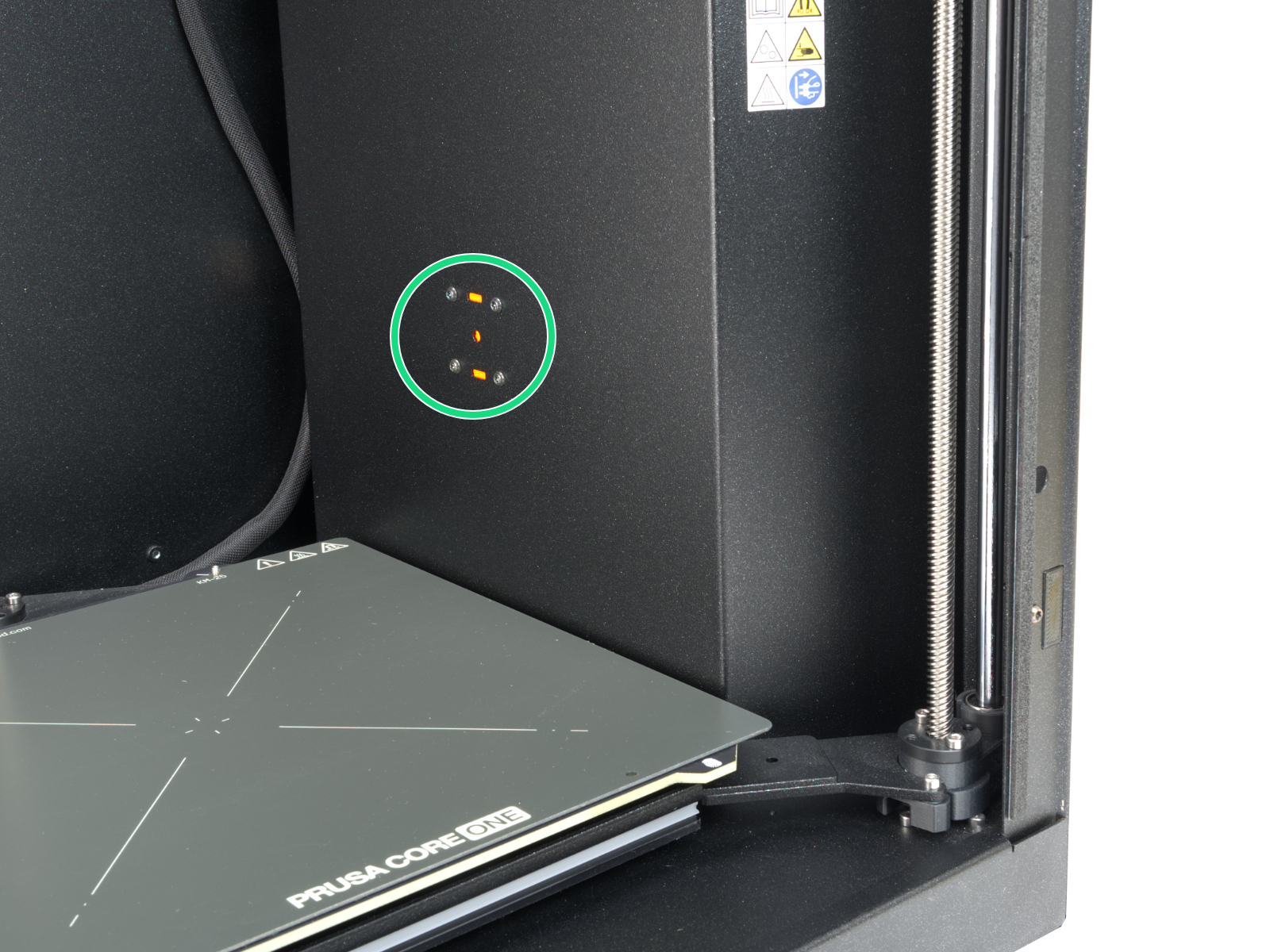

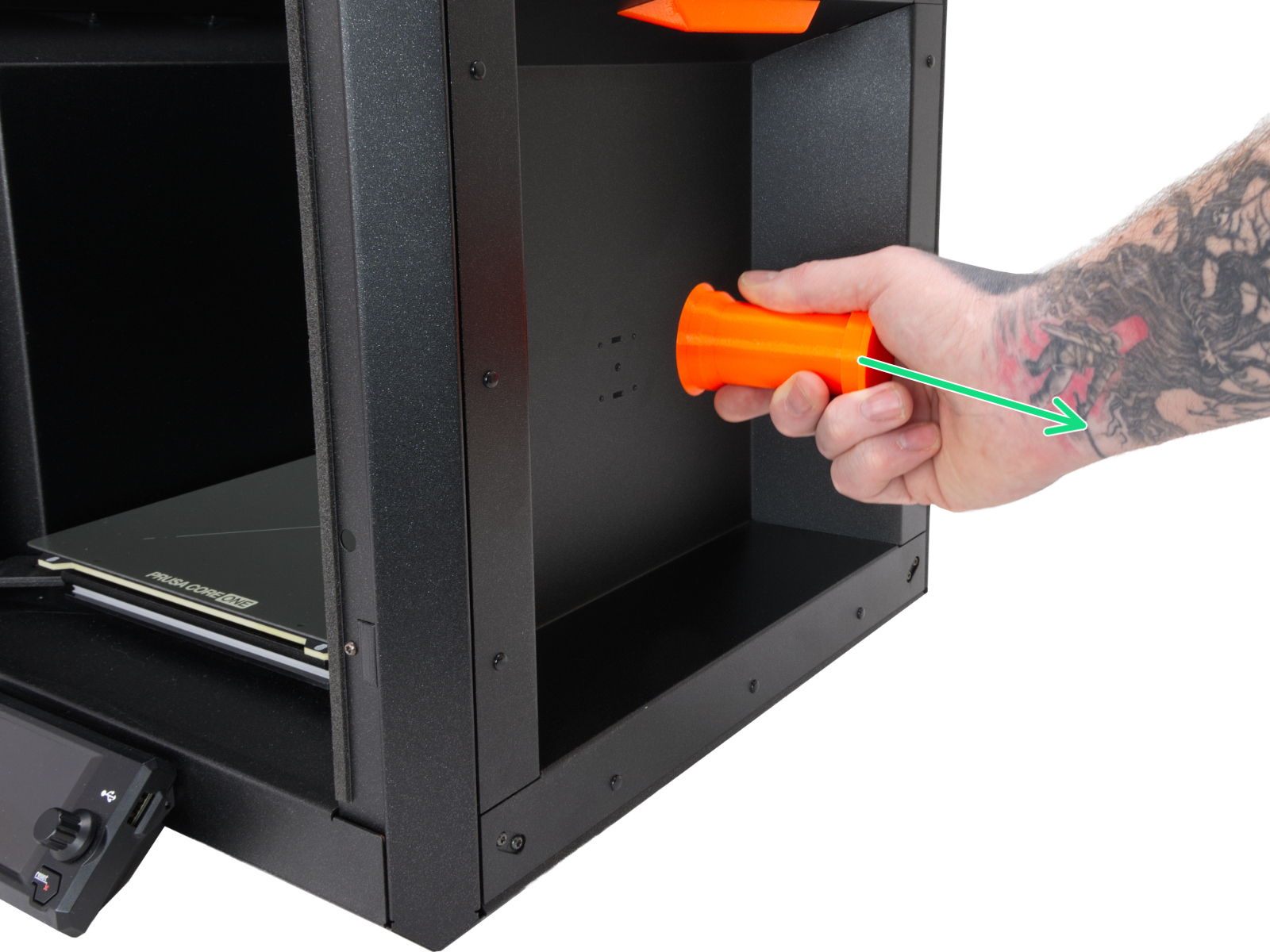

- Odstraňte z tiskárny původní držák cívky tak, že z vnitřní strany rámu tiskárny povolíte a vyšroubujete čtyři šrouby M3x8rT.

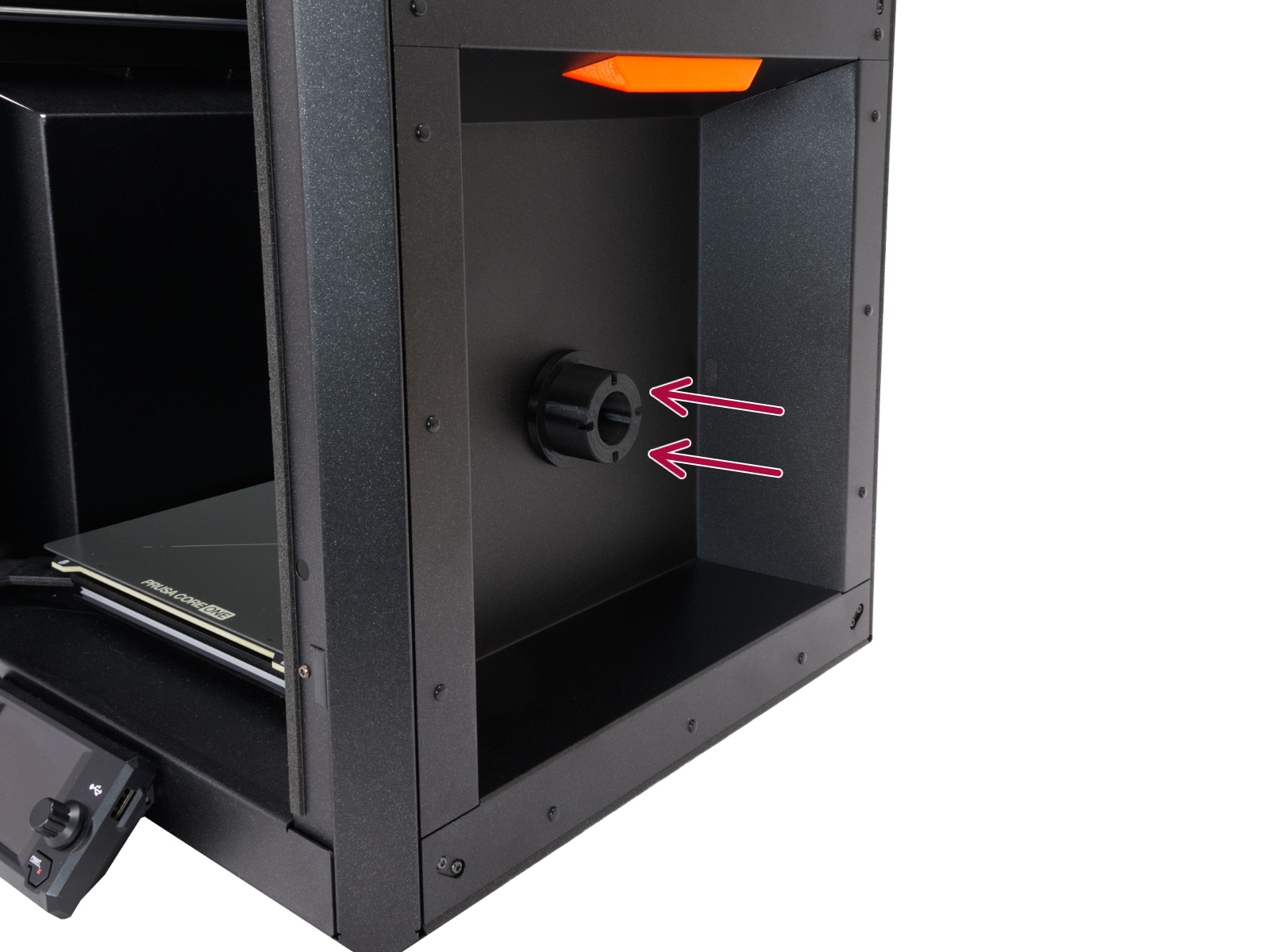

- Použijte znovu demontované čtyři šrouby M3x8rT k instalaci nového tištěného dílu Universal-puck na stejná montážní místa.

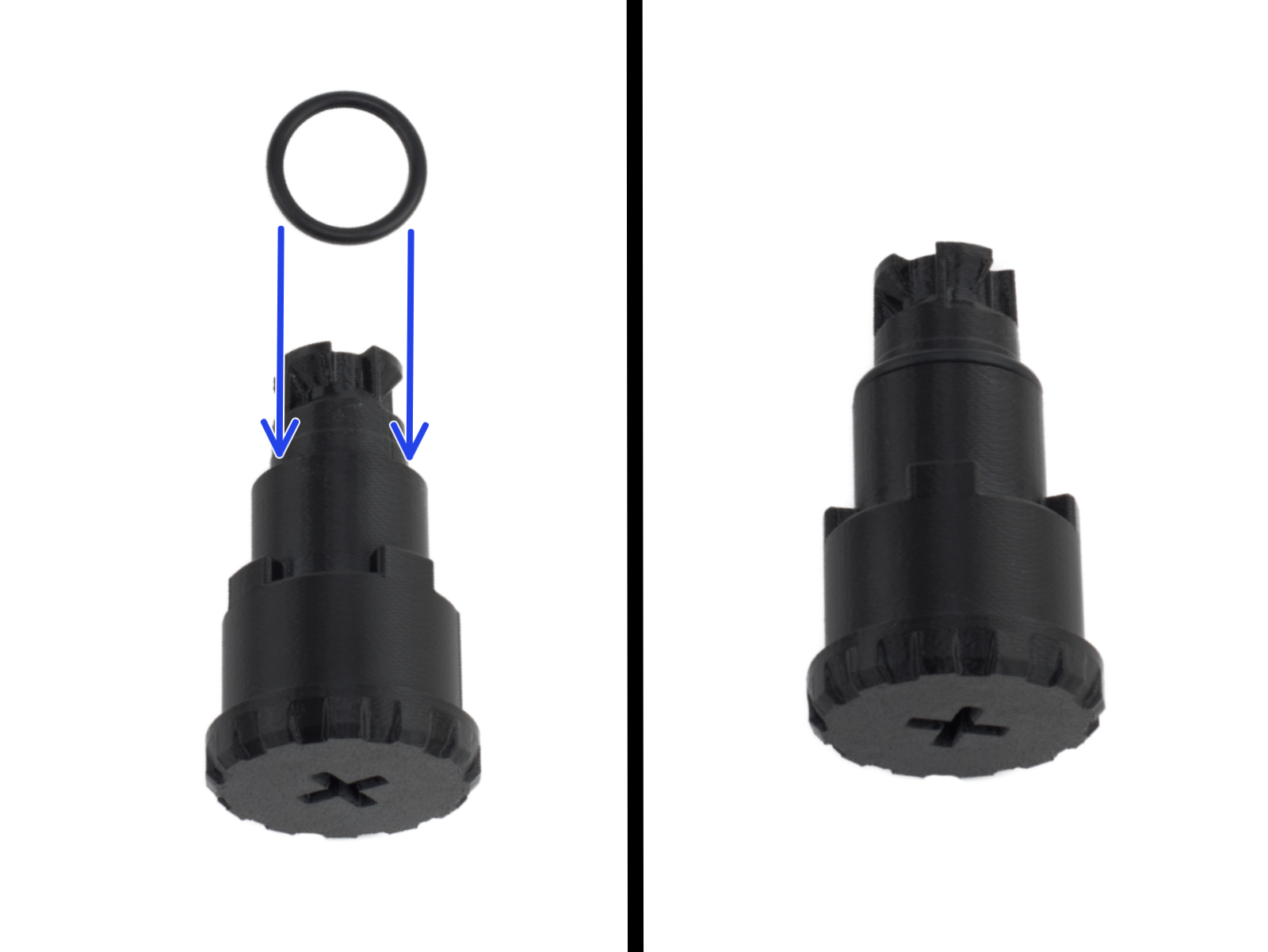

- Nasaďte O-kroužek na díl Spoolholder-static.

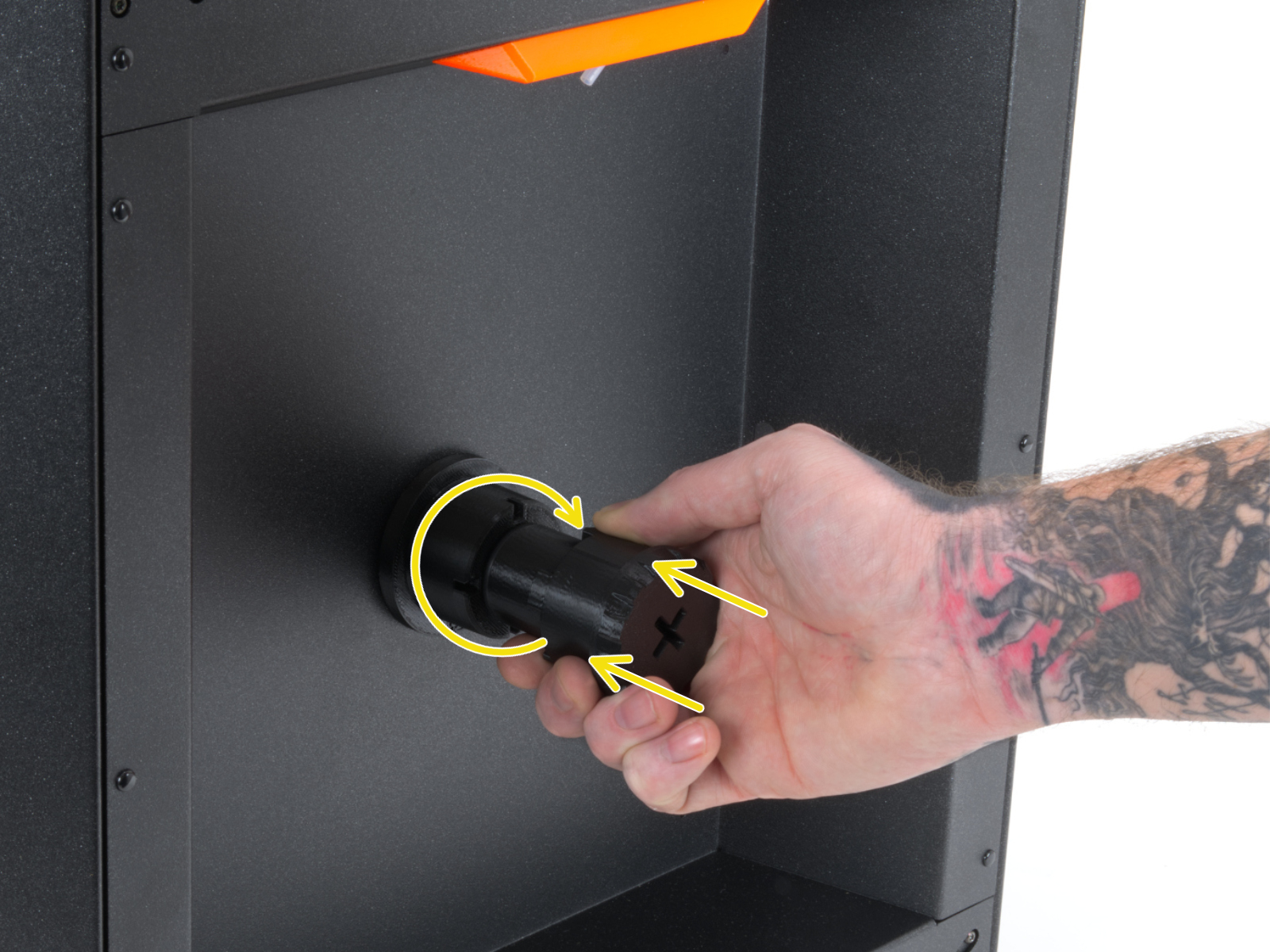

- Zasuňte Spoolholder-static do doku Puck-universal a zajistěte jej otočením ve směru hodinových ručiček.
- Uvolněte držák cívky z puku a umístěte Drybox tak, jak je znázorněno níže. Poté Drybox zajistěte pomocí držáku cívky.
 |
- Připojte PTFE Connect k PTFE bočního senzoru filamentu a k PTFE Dryboxu.
 |  |
- Zaveďte filament do tiskárny.
- Zajistěte oba adaptéry k sobě jejich pootočením v opačných směrech.
 |  |
Upozorňujeme, že jako alternativní metodu montáže je také možné pomocí kleští a inbusového klíče vyjmout PTFE trubičku z bočního senzoru filamentu, zavést filament a následně zasunout PTFE trubičku z dryboxu přímo do bočního senzoru filamentu a začít tisknout.
 |
