⬢Umieść puste pudełko w okolicach przedniej, środkowej części stołu grzewczego.

⬢Ręcznie przesuń zespół osi X całkowicie do przodu drukarki.

⬢Przesuń ekstruder w okolice środka osi X.

⬢Jeśli filament jest załadowany, rozładuj go z hotendu. Na ekranie przejdź do Filament -> Rozładuj filament.

⬢Całkowicie wyciągnij filament z hotendu i rurki PTFE.

⬢Zlokalizuj tylną pokrywę gniazd (xl-rear-cable-management-plug) z tyłu drukarki.

⬢Lekko poluzuj dwie śruby mocujące pokrywę. Nie ma potrzeby wykręcania ich całkowicie. Przesuń pokrywę w prawo i wyjmij ją z drukarki. Nie wyrzucaj jej, będzie nam jeszcze potrzebna.

⬢Odłącz przewód ekstrudera, naciskając dźwignę zabezpieczającą na złączu.

⬢Wciśnij czarny pierścień w prawo.

⬢Wyciągnij rurkę PTFE.

⬢Obróć drukarkę tak, aby zasilacz był skierowany do Ciebie.

⬢Wsuń klucz imbusowy 2,5 mm na całej długości przez otwór w tylnym panelu, aż do śruby. Odkręć śrubę.

⬢Wyciągnij mocowanie wiązki doku (xl-dock-cable-router).

⬢Obróć drukarkę ekranem LCD do siebie.

⬢Zdejmij pokrywę wózka osi X [x-carriage-cover] z wózka osi X.

⬢Używając wkrętaka T10 wykręć dolne śruby M3x12bT z wózka osi X (X-carriage).

⬢Przytrzymaj ekstruder i używając wkrętaka T10 odkręć dwie śruby M3x12bT.

⬢Zdejmij zespół ekstrudera z wózka osi X.

⬢Jest to koniec wiązki przewodów, którą podłączymy do Nextrudera w kolejnym kroku. Składa się ona ze złącza przewodu, elastycznej taśmy i półprzezroczystej rurki PTFE.

⬢Używając wkrętaka T10 poluzuj dwie wskazane śruby po wewnętrznej stronie Nextrudera.

⬢Wsuń na łby śrub otwory w kształcie dziurki do klucza w elastycznej taśmie wiązki przewodów.

⬢Upewnij się, że część wiązki z przewodem i złączem jest skierowana do góry ekstrudera; jak na ilustracji.

⬢Używając wkrętaka T10 dokręć dwie wskazane śruby po wewnętrznej stronie Nextrudera.

⬢Wiązka przewodów musi być zamocowana dokładnie w taki sam sposób, jak na ilustracji; z przewodem na górze i półprzezroczystą rurką PTFE na dole.

⬢Pociągnij elastyczną taśmę do góry, tak aby śruby zaczepiły się w węższej części otworów.

⬢Gdy śruby znajdują się w węższych częściach otworów, dokręć je używając wkrętaka T10.

⬢Sprawdź, czy elastyczna część wiązki przewodów przylega ściśle do korpusu ekstrudera.

⬢Podłącz złącze przewodu do górnej części Nextrudera.

⬢Wsuń półprzezroczystą rurkę PTFE w złączkę ekstrudera. Wciśnij ją do końca.

⬢Dobrze! Zespół Nextrudera jest gotowy do zamontowania.

⬢Zmontowany pojedynczy ekstruder (1x)

⬢Z korpusu ekstrudera wykręć 4x śruby M3x12b (z łbem stożkowym) i odłóż je na bok. Będziemy ich potrzebować w kolejnych krokach.

⬢Przymocuj zespół ekstrudera do wózka osi X (X-carriage). Sprawdź prawidłową orientację ekstrudera.

⬢Przytrzymaj ekstruder i przymocuj go wkładając i dokręcając dwie śruby M3x12b w górne otwory. Nie dokręcaj śrub do końca na tym etapie!

⬢Włóż i wkręć lekko dwie śruby M3x12b do dolnych otworów w wózku osi X, aby zamocować zespół ekstrudera.Nie dokręcaj śrub do końca na tym etapie!

⬢Całkowicie dokręć wszystkie cztery śruby po przekątnej, aby przymocować zespół ekstrudera.

⬢Załóż pokrywę wózka osi X [x-carriage-cover] na wózek osi X [X-carriage]. Wciśnij ją, aż usłyszysz kliknięcie.

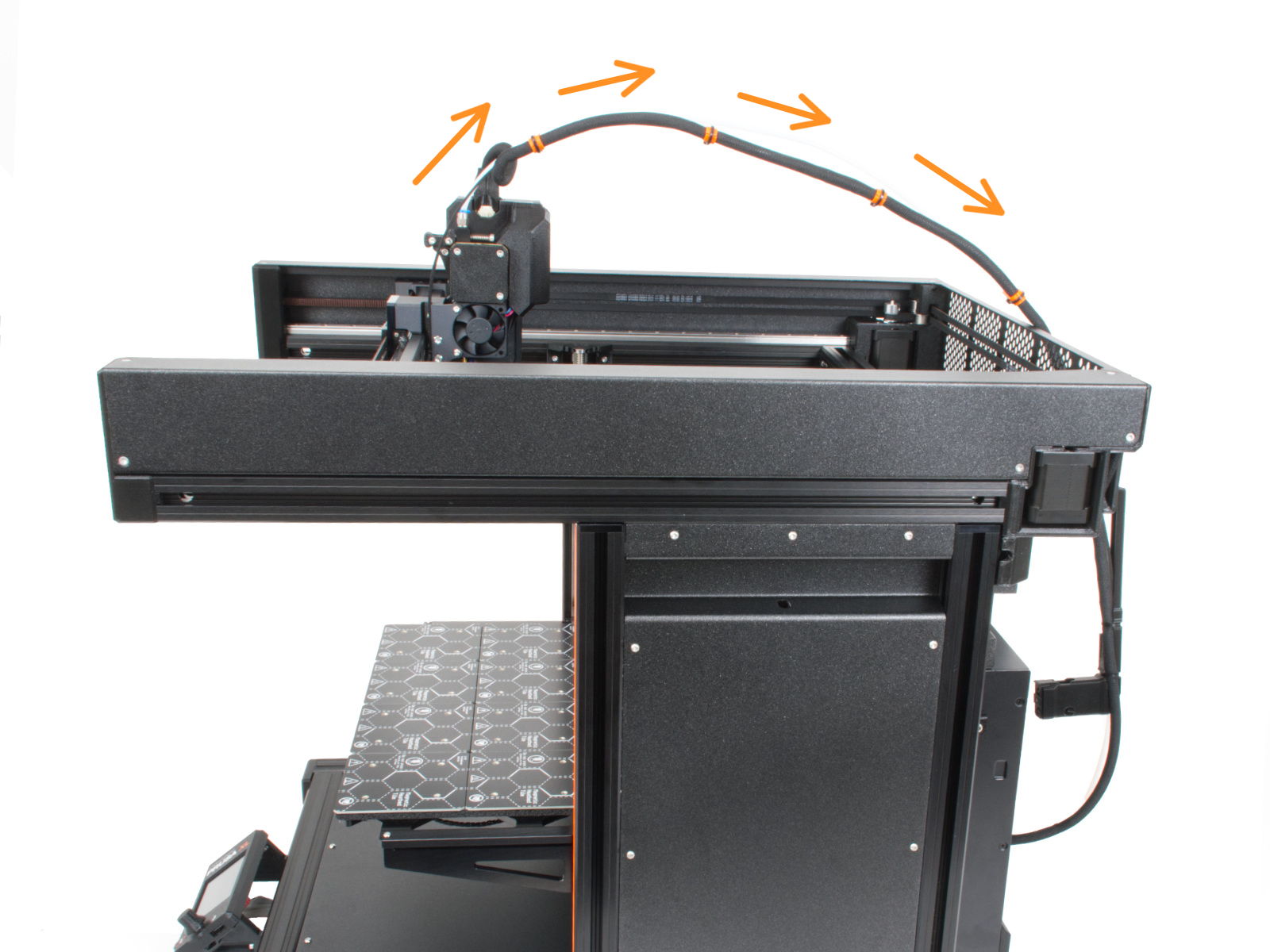

⬢Obróć drukarkę tak, aby zasilacz był skierowany do Ciebie.

⬢Zlokalizuj długą metalową listwę (tch-mounting-insert) wewnątrz tylnego profilu aluminiowego. Jest w niej pięć gwintowanych otworów.

⬢Umieść mocowanie wiązki doku (xl-dock-cable-router) pomiędzy tylnym metalowym panelem a aluminiowym profilem.

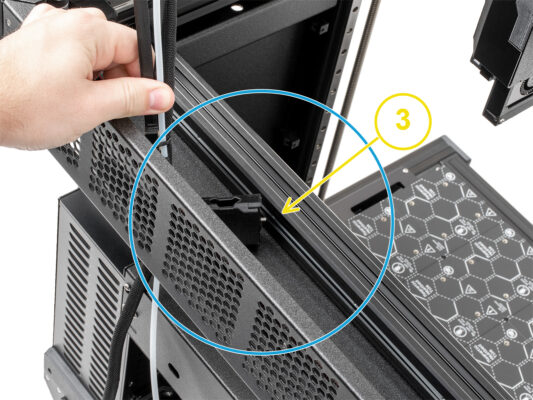

⬢Z mocowania wiązki doku (xl-dock-cable-router) wystaje śruba. Śruba musi być wkręcona w trzeci gwintowany otwór w długiej metalowej listwie (tch-mounting-insert). Przez otwór w tylnym panelu sprawdź, czy mocowanie wiązki jest ustawione w jednej linii z otworem.

⬢Wsuń klucz imbusowy do końca przez otwór (na dole po lewej stronie wyciętego wzoru) w tylnym panelu metalowy, a także przez plastikową część, aż dotrzesz do śruby. Dokręć ją.

⬢Zlokalizuj tylną pokrywę gniazd (xl-rear-cable-management-plug) z tyłu drukarki.

⬢Podłącz przewód ekstrudera do górnego gniazda oznaczonego DWARF 1.

⬢Załóż pokrywę gniazd na śruby. Przesuń ją do końca w lewo i dokręć śruby.
