8. Assemblage de l'électronique (design B3/R2)

Menu

8. Assemblage de l'électronique (design B3/R2)

8. Assemblage de l'électronique (design B3/R2)
Pertinent pour:
Dernière mise à jour 4 months ago
8. Assemblage de l'électronique (design B3/R2)
 Difficulté
Modéré
 Étapes
39
 Langues disponibles
CSDEENESITJAPL

Étape 1 Outils nécessaires pour ce chapitre

Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Pince à bec fin pour couper les colliers de serrage
Clé Allen de 2,5 mm pour les vis M3
Clé Allen de 1,5 mm pour l'alignement des écrous
Tournevis cruciforme pour serrer les câbles de l'alimentation et du plateau chauffant

Étape 5 Préparation de la charnière inférieure

Préparation de la charnière inférieure
Préparation de la charnière inférieure
Préparation de la charnière inférieure
Préparation de la charnière inférieure
Prenez la RAMBo-cover-hinge-bottom et insérez-y une vis M3x10.
Notez qu'il y a une découpe pour la tête de la vis sur la pièce imprimée.
Localisez le trou pour la charnière inférieure.
Placez la charnière sur le cadre et serrez la vis. La charnière doit être orientée vers le haut.

Étape 6 Assemblage de la RAMBo-cover-door

Assemblage de la RAMBo-cover-door
Assemblage de la RAMBo-cover-door
Assemblage de la RAMBo-cover-door
Assemblage de la RAMBo-cover-door
Placez la RAMBo-cover-door sur la charnière inférieure.
Prenez la Rambo-cover-hinge top et insérez-y une vis M3x10.
Insérez la RAMBo-cover-hinge-top dans la porte et montez-la sur le cadre.

Étape 7 Gainage du câble de l'axe X

Gainage du câble de l'axe X
Gainage du câble de l'axe X
Gainage du câble de l'axe X
Gainage du câble de l'axe X

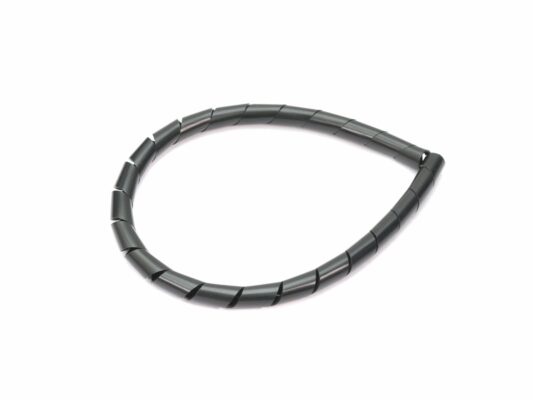

Avant de passer au boîtier de la RAMBo, prenez la dernière et plus petite gaine spirale du paquet.
Enroulez-la autour du câble du moteur de l'axe X.
La gaine spirale est plus courte que le câble du moteur.

Étape 8 Carte EINSY RAMBo - différentes versions

Carte EINSY RAMBo - différentes versions
Carte EINSY RAMBo - différentes versions
Carte EINSY RAMBo - différentes versions
Il y a deux versions de la carte EINSY. Regardez les photos pour identifier votre version :
Version A : les connecteurs du LCD sont directement sur la carte EINSY RAMBo.
Version B : les connecteurs du LCD sont sur la carte fille.
La carte fille est pré-assemblée dans notre usine. Ne l'enlevez pas !
Il n'y pas de différence fonctionnelle entre les deux solutions d'un point de vue utilisateur, les connecteurs sont uniquement déplacés à une autre position.

Étape 10 Préparation de la RAMBo-cover-base (partie 2)

Préparation de la RAMBo-cover-base (partie 2)
Préparation de la RAMBo-cover-base (partie 2)
Préparation de la RAMBo-cover-base (partie 2)

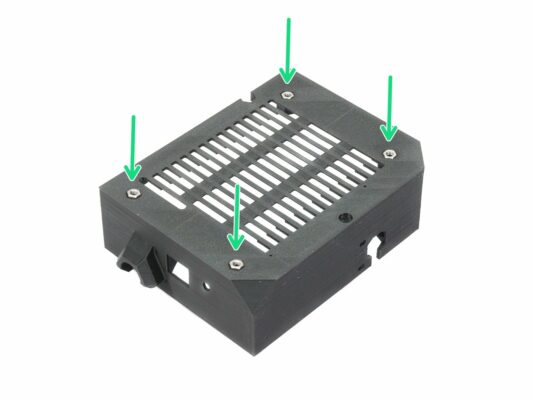

Insérez quatre écrous M3n dans les emplacements.
Glissez l'EINSY dans la base et fixez-la avec quatre vis M3x10.
Serrez les vis prudemment pour éviter d'endommager la carte.
Utilisez la pince à bec fin pour vous aider à positionner les vis.

Étape 12 Montage de la RAMBo-cover-base (partie 2)

Montage de la RAMBo-cover-base (partie 2)
Montage de la RAMBo-cover-base (partie 2)
Montage de la RAMBo-cover-base (partie 2)
Montage de la RAMBo-cover-base (partie 2)
Avant le montage de la base sur le cadre, prenez le câble du moteur de l'axe X (voir l'étiquette jaune) et connectez-la sur l'EINSY.
Insérez la gaine spirale dans la fente et laissez du mou au câble le long de la carte (ne tendez pas le câble).
Notez sur la pièce imprimée les fentes qui seront utilisées pour les vis M3x10 (elles sont déjà sur le cadre).

Étape 13 Montage de la RAMBo-cover-base (partie 3)

Montage de la RAMBo-cover-base (partie 3)
Montage de la RAMBo-cover-base (partie 3)
Montage de la RAMBo-cover-base (partie 3)
Montage de la RAMBo-cover-base (partie 3)
Glissez la base du boîtier de la RAMBo sur les vis M3x10 préparées et alignez-la avec le bord de cadre de l'axe Z.
Serrez les deux vis en utilisant la clé Allen 2,5 mm. Regardez le seconde et la troisième photo.

Étape 14 Gestion des câbles (partie 1)

Gestion des câbles (partie 1)
Gestion des câbles (partie 1)
Au cours des étapes suivantes, nous allons gérer l'ensemble des câbles de l'imprimante. Nous avons testé plusieurs façon de le faire et celle-ci semble être la plus efficace.
Dans les étapes à venir, veuillez serrer tous les colliers de serrage prudemment car vous risquez de pincer/casser les câbles.
Tournez l'imprimante sur le côté de l'alimentation et commencez à partir du bas jusqu'en haut.

Étape 15 Gestion des câbles (partie 2)

Gestion des câbles (partie 2)
Gestion des câbles (partie 2)
Gestion des câbles (partie 2)

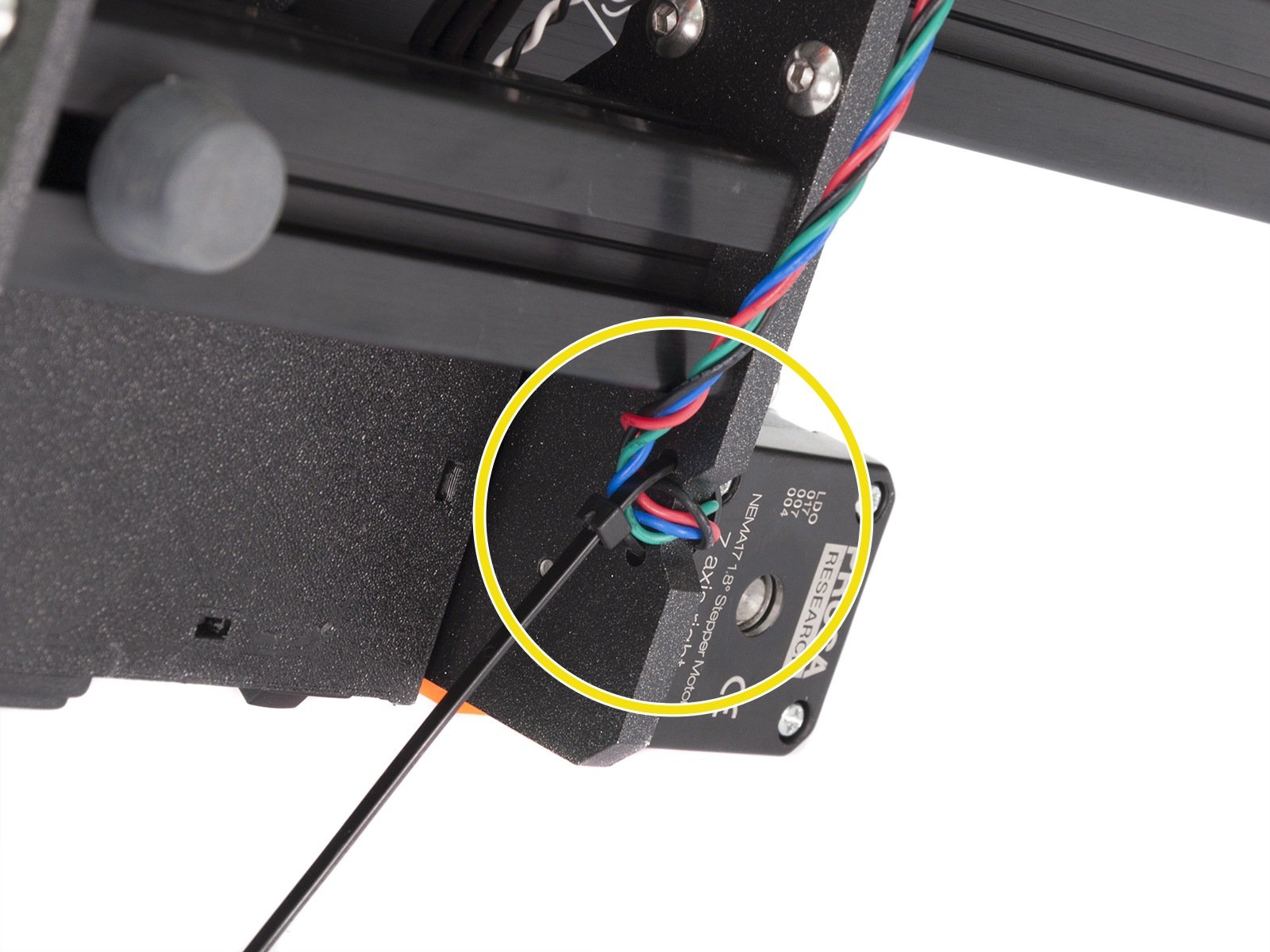

Commencez avec le moteur de l'axe Z (droit).
Passez le collier de serrage à travers les trous circulaires dans le cadre pour créer une boucle.
Placez délicatement le câble dans le collier de serrage et serrez-le pour qu'il soit ajusté et qu'il maintienne les fils. Soyez prudent de ne pas trop serrer le collier puisqu'il peut couper les fils. Coupez le bout restant.

Étape 16 Gestion des câbles (partie 3)

Gestion des câbles (partie 3)
Gestion des câbles (partie 3)
Gestion des câbles (partie 3)
Continuez vers le haut et créez la boucle suivante avec un autre collier de serrage.
Insérez le câble de l'axe Z et tous les câbles de l'alimentation. Assurez-vous que tous les câbles sont sous les tiges lisses et n'interfèrent pas avec le Y-carriage.
Placez délicatement le câble dans le collier de serrage et serrez-le pour qu'il soit ajusté et qu'il maintienne les fils. Soyez prudent de ne pas trop serrer le collier puisqu'il peut couper les fils. Coupez le bout restant.

Étape 17 Gestion des câbles (partie 4)

Gestion des câbles (partie 4)
Gestion des câbles (partie 4)
Gestion des câbles (partie 4)
Continuez vers le haut et créez la boucle suivante avec un autre collier de serrage.
Insérez le câble du moteur de l'axe Y dans le faisceau.
Placez délicatement le câble dans le collier de serrage et serrez-le pour qu'il soit ajusté et qu'il maintienne les fils. Soyez prudent de ne pas trop serrer le collier puisqu'il peut couper les fils. Coupez le bout restant.

Étape 18 Gestion des câbles (partie 5)

Gestion des câbles (partie 5)
Gestion des câbles (partie 5)
Gestion des câbles (partie 5)
Gestion des câbles (partie 5)
Prenez les câbles du LCD et insérez-les délicatement dans le profilé en aluminium. Laissez un peu de mou, ne tendez pas trop les câbles.
Utilisez toute la longueur du profilé.
Courbez le faisceau de câbles vers le bas pour le moment.
Pliez prudemment les câbles du LCD autour du cadre.

Étape 19 Gestion des câbles (partie 6)

Gestion des câbles (partie 6)
Gestion des câbles (partie 6)
Gestion des câbles (partie 6)
Continuez vers le haut et créez la boucle suivante avec un autre collier de serrage.
Prenez le faisceau de câbles et placez-le au-dessus des câbles du LCD.
Placez les câbles délicatement dans le collier de serrage (en dehors des câbles du LCD) et serrez-le. Coupez le bout restant.

Étape 20 Gestion des câbles (partie 7)

Gestion des câbles (partie 7)
Gestion des câbles (partie 7)
Gestion des câbles (partie 7)
Gestion des câbles (partie 7)
Passez le collier de serrage à travers les trous circulaires dans le cadre pour créer une boucle.
Cette fois-ci, placez les câbles du LCD prudemment dans le collier de serrage.
Insérez le câble du moteur gauche de l'axe Z et tous les câbles du faisceau.

Étape 21 Gestion des câbles (partie 8)

Gestion des câbles (partie 8)
Gestion des câbles (partie 8)
Poussez doucement les câbles dans le collier de serrage, avant de serrer le collier de serrage, lisez le point suivant.
Soyez très prudent cette fois ! Serrez le collier de serrage légèrement ou vous endommagerez les câbles du LCD ! Le collier de serrage doit être suffisamment ajusté pour tenir les fils en place. Trop le serrer peut couper les fils !
C'est tout ! Les câbles sont organisés, connectons-les à la carte EINSY. Maintenant vous pouvez remettre l'imprimante sur ses pieds.

Étape 22 Connexion du faisceau de câbles du plateau chauffant

Connexion du faisceau de câbles du plateau chauffant
Connexion du faisceau de câbles du plateau chauffant
Connexion du faisceau de câbles du plateau chauffant
Connexion du faisceau de câbles du plateau chauffant

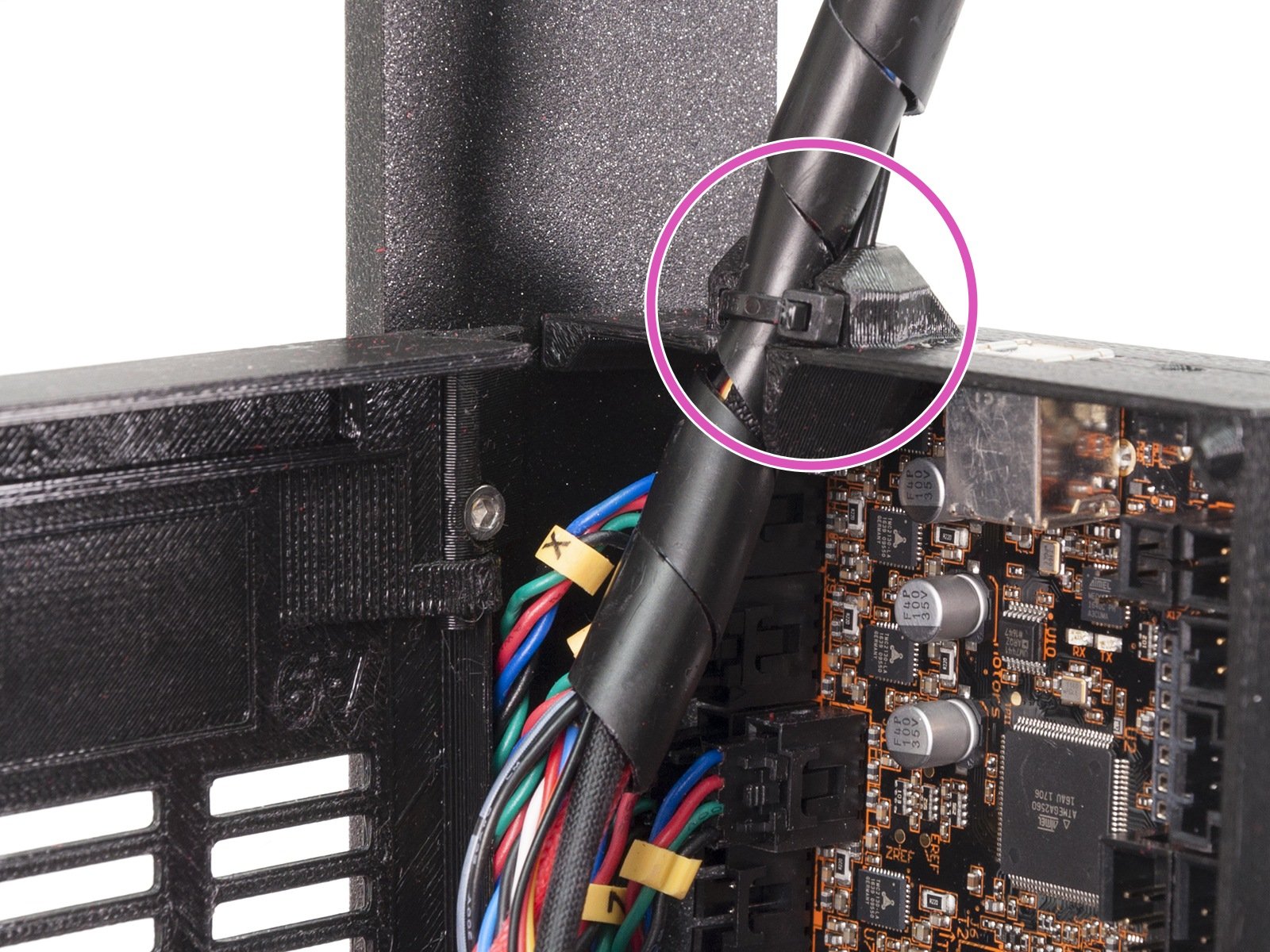

Ceci est valable à la fois pour la gaine spirale et la gaine textile. Dans le cas d'une gaine textile, il n'y a pas de filament nylon, sautez alors l'étape avec le "point bleu".
Utilisez un collier de serrage pour créer une boucle sur le côté de la base du boîtier de la RAMBo. Ceci est valable à la fois pour la gaine spirale et la gaine textile.
Saisissez l'extrémité du faisceau de câbles du plateau chauffant, localisez le filament en NYLON et sortez environ 1-2 cm de NYLON du faisceau. Insérez le filament nylon dans le trou sur le bord inférieur de l'ouverture à l'intérieur de la base. NE coupez RIEN !
Serrez le collier de serrage et coupez le bout restant.

Étape 23 Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 1)

Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 1)
Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 1)
Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 1)
IMPORTANT : il est CRUCIAL de connecter les câbles de l'alimentation et du plateau chauffant dans le bon ordre sur la carte EINSY. LE FIL POSITIF doit être connecté à l'EMPLACEMENT POSITIF. Il existe DEUX VERSIONS des câbles avec un code couleur différent :
Version A : les deux fils de chaque paire sont noirs, le FIL POSITIF est marqué d'une LIGNE ROUGE
Version B : sur chaque paire, il y a un fil rouge et noir. LE FIL POSITIF est ENTIÈREMENT ROUGE.
Connectez les fils de l'alimentation et du plateau chauffant à la carte EINSY dans l'ordre suivant (les flèches rouges indiquent l'emplacement positif) :
Le premier câble de l'alimentation (A+|A-).
Le seconde câble de l'alimentation (B+|B-).
Le câble du lit chauffant (C+|C-).
Les deux câbles (deux paires) de l'alimentation sont identiques, leur ordre n'a pas d'importance, assurez-vous simplement de leur bonne polarité.

Étape 24 Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 2)

Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 2)
Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 2)
Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 2)
Câbles de l'alimentation et d'alimentation du plateau chauffant (partie 2)
Veuillez vous assurer que vous avez connecté les polarités POSITIVE et NÉGATIVE comme décrit à l'étape précédente ! Placez toujours le fil avec la polarité POSITIVE dans la fente positive sur la EINSY. Voyez les flèches rouges sur les photos.
Vérifiez encore une fois la configuration suivante :
Prenez le premier câble de l'alimentation et connectez la paire de fils à la carte EINSY. Utilisez le tournevis cruciforme fourni. SERREZ la vis fermement !
Prenez le second câble de l'alimentation et connectez la paire de fils à la carte EINSY.
La dernière paire de fils est celle du plateau chauffant. Connectez-les aux deux derniers connecteurs.
Merci de noter que ne pas suivre ces étapes correctement pourrait possiblement annuler la garantie sur l'imprimante si un quelconque dommage se produit. Prenez votre temps, vérifiez que les connexions sont correctes et serrez les vis.

Étape 25 Connexion de toutes les moteurs (axes X/Y/Z)

Connexion de toutes les moteurs (axes X/Y/Z)
Connexion de toutes les moteurs (axes X/Y/Z)
Connexion de toutes les moteurs (axes X/Y/Z)
Identifiez tous les moteurs en utilisant les étiquettes jaunes et connectez-les à la carte.
Moteur de l'axe X (déjà connecté)
Moteur de l'axe Y
Moteurs de l'axe Z (l'ordre des moteurs de l'axe Z n'a pas d'importance)
Essayez de reproduire un rangement de câbles similaire dans le boîtier pour vous laisser assez de place pour travailler dedans.

Étape 26 Gestion de coupure de courant de l'alimentation et thermistance du plateau chauffant

Gestion de coupure de courant de l'alimentation et thermistance du plateau chauffant
Gestion de coupure de courant de l'alimentation et thermistance du plateau chauffant
Gestion de coupure de courant de l'alimentation et thermistance du plateau chauffant
Gestion de coupure de courant de l'alimentation et thermistance du plateau chauffant
Trouvez la paire de câbles entortillés (noir et blanc | PP) de l'alimentation et connectez-la à la carte.
Placez le câble noir et blanc le long du côté gauche du boîtier. Arrangez les câbles comme sur la photo pour que vous ayez plus de place pour les suivants.
Prenez la thermistance (étiquette verte | HT) du plateau chauffant et connectez-la.
Le câble de la thermistance peut aussi être blanc et sans l'étiquette verte. Sa polarité n'a pas d'importance, il peut être connecté dans les deux sens.
Essayez de reproduire un rangement de câbles similaire dans le boîtier pour vous laisser assez de place pour travailler dedans.

Étape 28 Connexion du faisceau de câbles de l'extrudeur (partie 2)

Connexion du faisceau de câbles de l'extrudeur (partie 2)
Connexion du faisceau de câbles de l'extrudeur (partie 2)
Connexion du faisceau de câbles de l'extrudeur (partie 2)
Connexion du faisceau de câbles de l'extrudeur (partie 2)
Glissez le filament NYLON dans le trou que vous avez repéré à l'étape précédente.
L'étape suivante requière de la patience. Soyez prudent lorsque vous insérez les câbles à l'intérieur, si vous poussez trop fort, vous pourriez en casser certains !
Prenez tous les câbles de l'extrudeur avec la gaine et glissez-les dans l'ouverture. Pour plus de facilité, essayez d'enrouler la gaine pour la rendre plus petite.
Une fois que tous les câbles sont à l'intérieur, enroulez le faisceau avec le reste de la gaine spirale. Si vous avez besoin de faire plus de 2 tours, coupez prudemment la gaine.

Étape 30 Connexion du faisceau de câbles de l'extrudeur (partie 4)

Connexion du faisceau de câbles de l'extrudeur (partie 4)
Connexion du faisceau de câbles de l'extrudeur (partie 4)
Connexion du faisceau de câbles de l'extrudeur (partie 4)
Connexion du faisceau de câbles de l'extrudeur (partie 4)
Connectez le reste des câbles de l'extrudeur :
Chauffage de l'extrudeur (paire de câbles rouges | n°1)
Ventilateur gauche de la hotend (câble noir | n° 2)
Ventilateur d’impression avant (étiquette rouge | n°3)
Câble du capteur de filament (utilisez la ligne inférieure de broches dans le connecteur et assurez-vous que le fil rouge est sur la droite, vers l'extérieur de la carte | n°4) Vérifiez que le connecteur est aligné avec toutes les broches sur la carte !!! Un mauvais alignement du connecteur peut endommager le capteur !
Moteur de l'extrudeur (étiquette jaune avec "E" | n°5)
Thermistance de l'extrudeur (étiquette verte/jaune | n°6)
Cable de la sonde P.I.N.D.A. (n°7)

Étape 31 Connexion des câbles LCD

Connexion des câbles LCD
Connexion des câbles LCD
Connexion des câbles LCD
Connexion des câbles LCD
Câble du LCD avec UNE bande (connecteur P1)
Câble du LCD avec DEUX bandes (connecteur P2)
La bande rose sur les câbles du LCD doit être orientée vers le haut.
Notez que dans le cas de la carte fille, les câbles sont connectés dans le même ordre et dans le même sens (voir la deuxième image).
Essayez de reproduire un rangement de câbles similaire dans le boîtier.

Étape 32 Vérifiez toutes les connexions une fois de plus !

Vérifiez toutes les connexions une fois de plus !
Vérifiez toutes les connexions une fois de plus !
Vérifiez toutes les connexions une fois de plus !
Vérifiez vos connexions de l'électronique à l'aide de la photo.
Assurez-vous encore une fois que le câble du capteur de filament est connecté à toutes les broches ! Un mauvais alignement pourrait entraîner des dommages permanents au capteur.

Étape 34 Montage des pieds anti-vibrations

Montage des pieds anti-vibrations
Montage des pieds anti-vibrations
Montage des pieds anti-vibrations
Si vous avez assemblé les pieds dans le second chapitre, vous pouvez sauter cette étape.

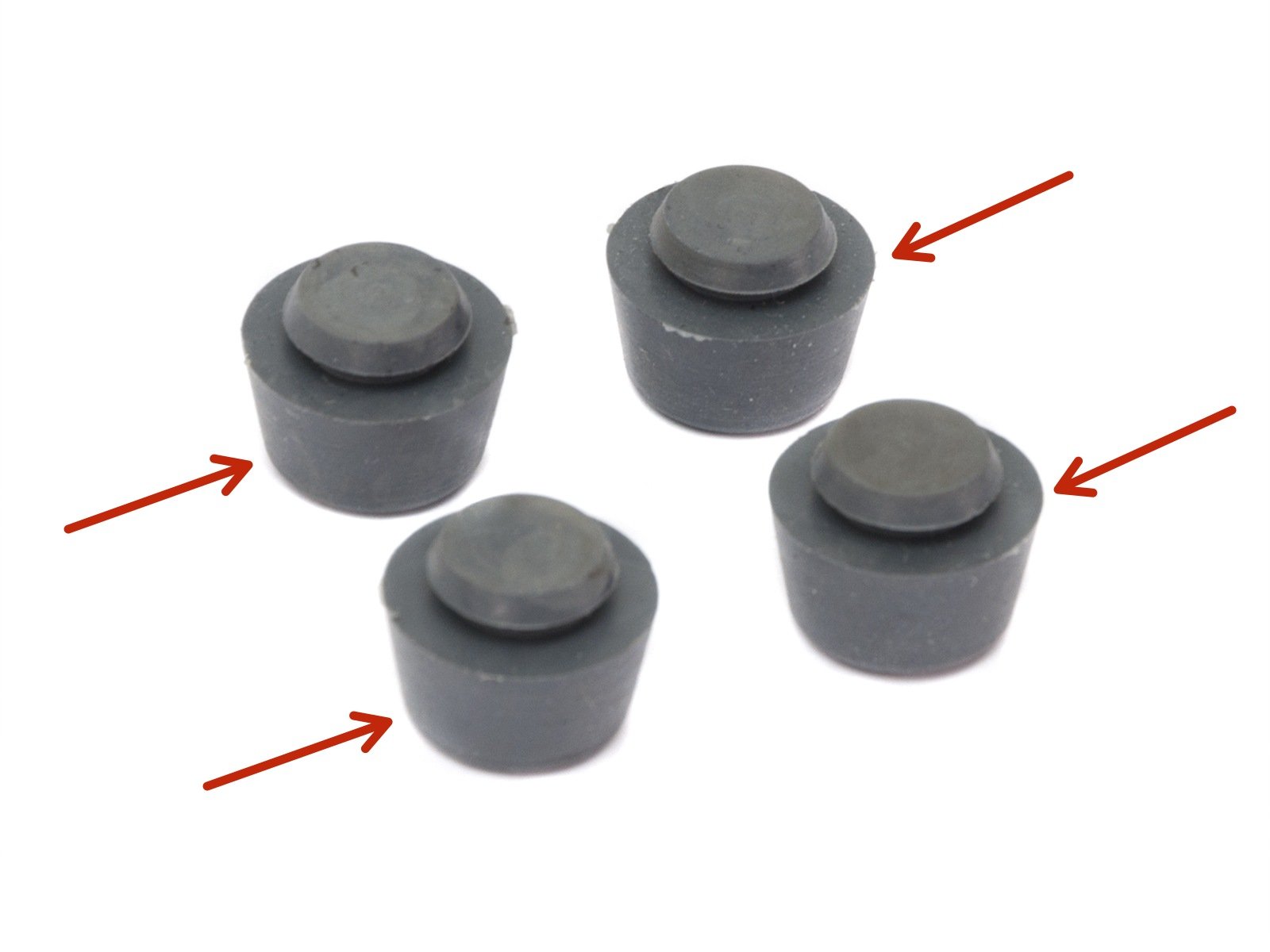

Pieds anti-vibration (4x)
Tournez le châssis sur le côté et insérez un pied anti-vibrations et tournez le jusqu'à ce que le rebord passe à l'intérieur du profilé.
Répétez ce processus pour les 4 pieds. Placez-les à 2-3 cm de l'extrémité de chaque profilé.

Étape 35 Différents design du support de bobine

Différents design du support de bobine
Différents design du support de bobine
À partir du printemps 2018, le kit Original Prusa i3 MK3 est livré avec un support de bobine double repensé, voyez la photo et choisissez votre version :
Ancien support de bobine simple imprimé en 3D - Étape 36
Nouveau support de bobine double moulé par injection - Étape 37

Étape 36 Montage du support de bobine simple

Montage du support de bobine simple
Montage du support de bobine simple
Montage du support de bobine simple
Montage du support de bobine simple
Trouvez le support de bobine dans le paquet et assemblez-le sur le dessus du cadre comme montré sur la photo.
Pour monter correctement le support de bobine, positionnez la "dent" sur le cadre et poussez-le alors dans la direction des flèches (poussez vers l'arrière avec une légère pression vers le bas).
N'essayez pas d'assembler le support de bobine en poussant uniquement depuis le haut. Plus de force est nécessaire et vous risqueriez d'endommager le support.
L'apparence du support de bobine peut être différent des photos.
Fini ? Allez à l'Étape 39

Étape 37 Assemblage du support de bobine double

Assemblage du support de bobine double
Assemblage du support de bobine double
Assemblage du support de bobine double
Assemblage du support de bobine double
N'exercez pas une force excessive lors de l'assemblage, sinon vous pourriez endommager le système de verrouillage du support de bobine.
Placez les trois pièces devant vous. Notez que les deux "bras" sont identiques. Assurez-vous que la pièce en forme de C, qui s'enclenchera sur le cadre de l'imprimante, est tournée vers vous.
Prenez le "bras" sur le côté droit, insérez-le doucement dans la pièce principale et commencez à tourner dans le sens des aiguilles d'une montre (à l'opposé de vous). Cela devrait prendre environ la moitié du tour pour verrouiller la pièce en place.
Prenez le "bras" sur le côté gauche, insérez-le doucement dans la pièce principale et commencez à tourner dans le sens antihoraire (vers vous). Cela devrait prendre environ la moitié du tour pour verrouiller la pièce en place.
L'assemblage nécessite une très faible force (couple). Si vous rencontrez des problèmes, vérifiez d'abord l'absence d'obstacles dans le mécanisme de verrouillage.

Étape 38 Montage du support de bobine double

Montage du support de bobine double
Montage du support de bobine double
Montage du support de bobine double
Montage du support de bobine double
Pour monter correctement le support de bobine, positionnez la "dent" sur le cadre (au milieu) et poussez-le alors dans la direction des flèches (poussez vers l'arrière avec une légère pression vers le bas).
N'essayez pas d'assembler le support de bobine en poussant uniquement depuis le haut. Plus de force est nécessaire et vous risqueriez d'endommager le support.
Ce guide vous a-t-il été utile ?

Commentaires

Vous devez être connecté avant d'ajouter un commentaire.
Vous avez encore des questions ?

Vous avez encore des questions ?

Si vous avez une question sur un sujet qui n'est pas traité ici, consultez nos ressources supplémentaires.
Et si cela ne suffit pas, vous pouvez envoyer une demande à info@prusa3d.com ou via le bouton ci-dessous.
