1b. Printer disassembly
Relevant for:
Last updated 4 months ago Difficulty
Moderate Steps
31 Available languages
⬢Einsyボードのネジを緩めます。
⬢Einsyボックスのドアを開けて電子機器にアクセスします。
⬢ユニットによっては、ケーブルの束がジ結束バンドで固定されている場合があります。結束バンドは注意深く切ってください。
ケーブルを切断することは避けてください。アップグレードには電子部品のケーブルは不要ですが、各パーツはご自身のプロジェクト用に取っておくことが可能です。
⬢ヒートベッドケーブルクリップのネジ2本を外し、プリンタから取り外します。
⬢EINSYボードからすべてのケーブルを外します。
ケーブルのマネジメント、Einsyボード、および配線の色は、プリンタのモデルによって異なる場合があります。
一部のケーブルには、コネクタに安全ラッチがあります。取り外す前にラッチを押してください。
⬢Release the screws on all power cables and disconnect them from the Einsy board using the screwdriver.
⬢エクストルーダーケーブルクリップのネジ2本を外し、プリンタから取り外します。
⬢Einsy-baseの内部で、Einsyボードの下にあるネジを緩めます。
この時点では、ネジを完全に外す必要はありません。
⬢Einsy-baseの反対側から、冷却フィンの後ろにあるネジを確認し、緩めます。
⬢Einsy-baseをつかみ、プリンタフレームからスライドさせていきます。
⬢ヒンジを固定している2本のネジを外します。
⬢プリンタフレームからヒンジ付きのEinsyボックスのドアを取り外します。
⬢残りの2本のネジをフレームから外します。

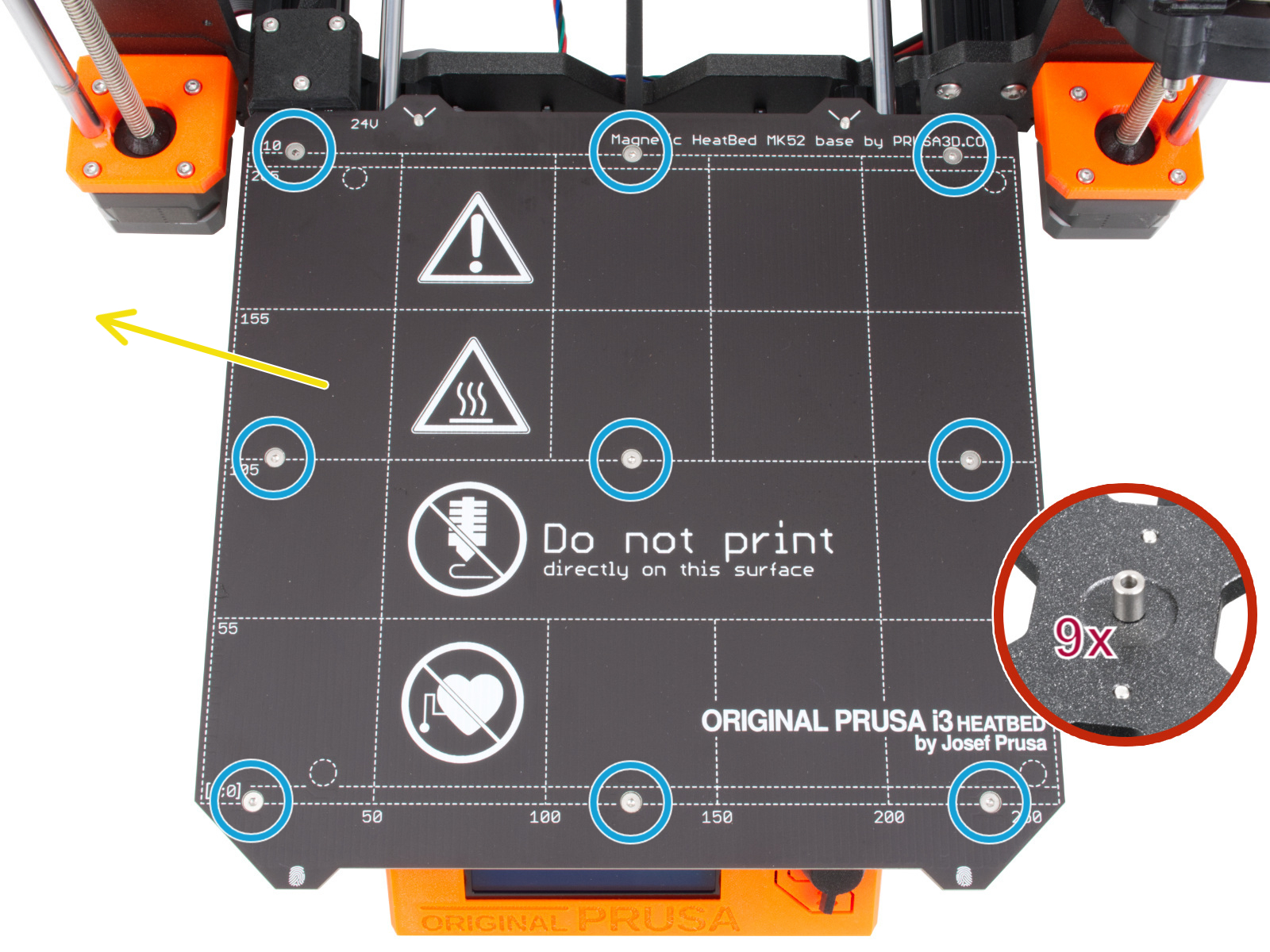

⬢ヒートベッドから 9本 のネジをすべて外します。

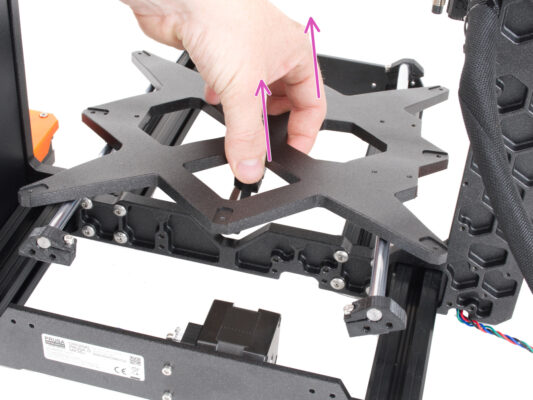

⬢Yキャリッジからヒートベッドを取り外します。
ヒートベッドを取り外すと、Yキャリッジに9つの未装着のスペーサーがあります。落ちやすいので注意してください。外した後、念のため全部数えてください。
アップグレードの際には、これらの部品はもう必要ありません。これらの小さな部品が、後でお子さんや愛犬に見つかって怪我をしたりすることがないよう、片づけてください。
⬢ヒートベッドを清潔な布など、柔らかい敷物の上に一時的に置くことをお勧めします。
⬢プリンタをPSUのある側に置きます。
⬢左のZ軸モーターに注目してください。
⬢ケーブルを固定している各結束バンドを切り取ります。
結束バンドの数はプリンタモデルによって異なる場合があります。
⬢右のZ軸モーターの結束バンドを切ります。
⬢Leave the cables free for now.
YモーターとZモーターのケーブルの状態をチェックします。結束バンドが長時間きつく締められていた場合、ケーブルが損傷していることがあります。
⬢LCDケーブルをフレーム材から慎重に取り外します。
⬢プリンタの向きを元に戻します。
⬢LCDアセンブリをフロントプレートに固定している4本のM3ネジを外します。
⬢LCDアセンブリをプリンタから取り外します。

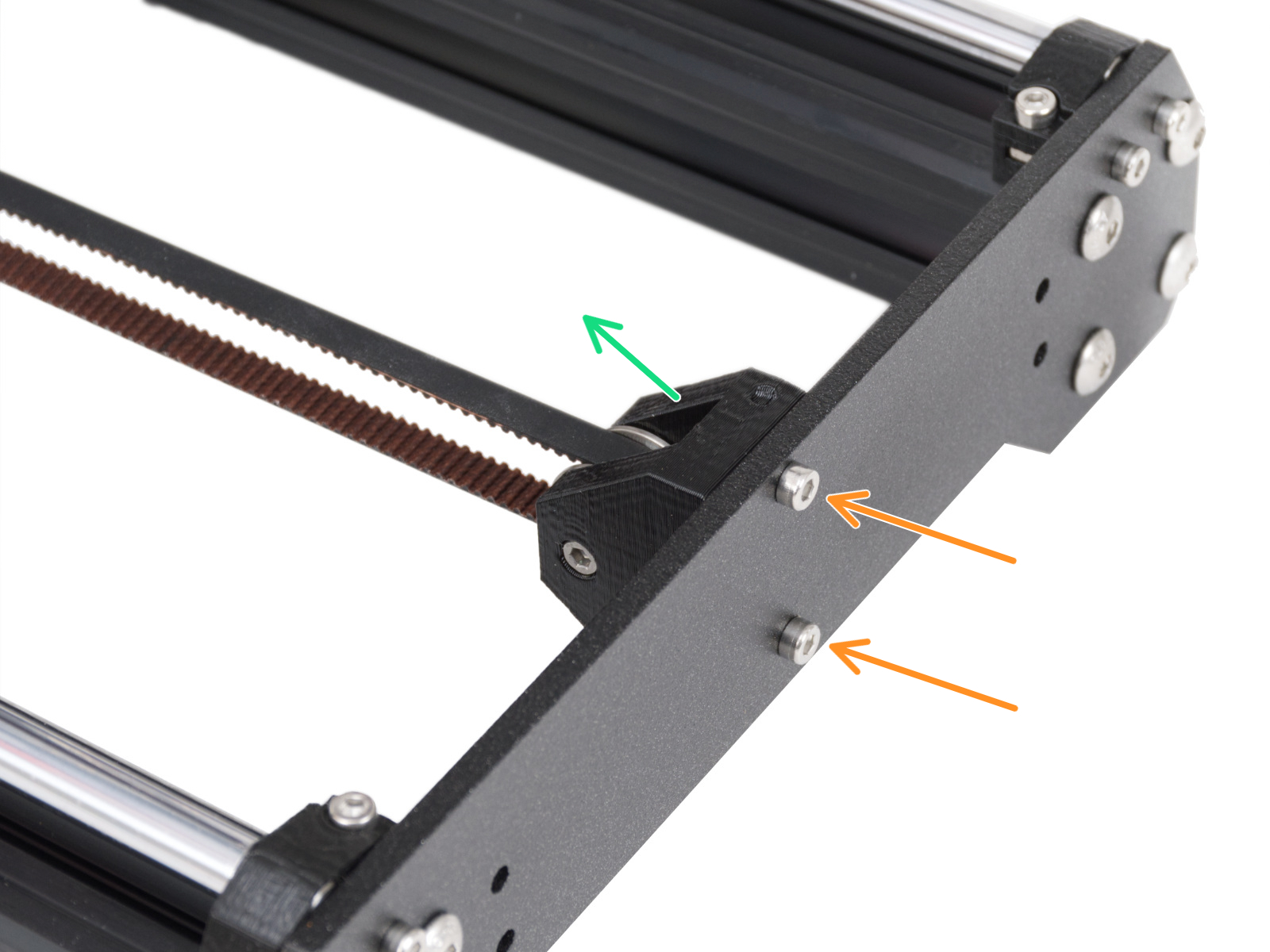

⬢Y-belt-idlerをフロントプレートに固定している2本のM3ネジを外します。
⬢フロントプレートからY-belt-idlerを取り外します。とりあえずフレームの内側に、自由な状態にしておきます。
⬢Y軸モーターのGT2-16プーリーからベルトを外します。

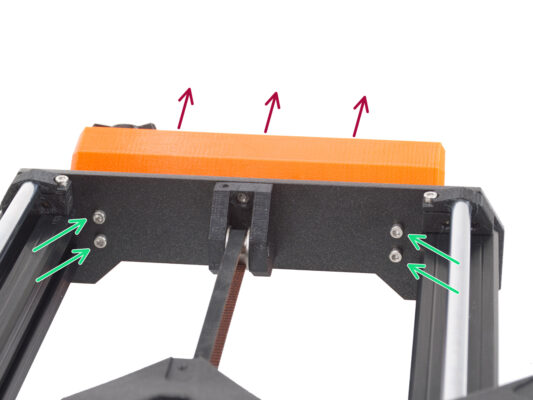

⬢各 Y ロッドホルダーをフロントプレートに固定している 2 本の M3 ネジを緩め、取り外します。
注：MK3プリンタとMK3Sプリンタでは、Yロッドホルダーのデザインが異なります。現時点では、この違いは重要ではありません。
⬢各 Y ロッドホルダーをリアプレートに固定している 2 本の M3 ネジを緩め、取り外します。
⬢プリンタからY軸アセンブリ全体を取り外します。
このとき、アセンブリから部品を取り外さないでください。

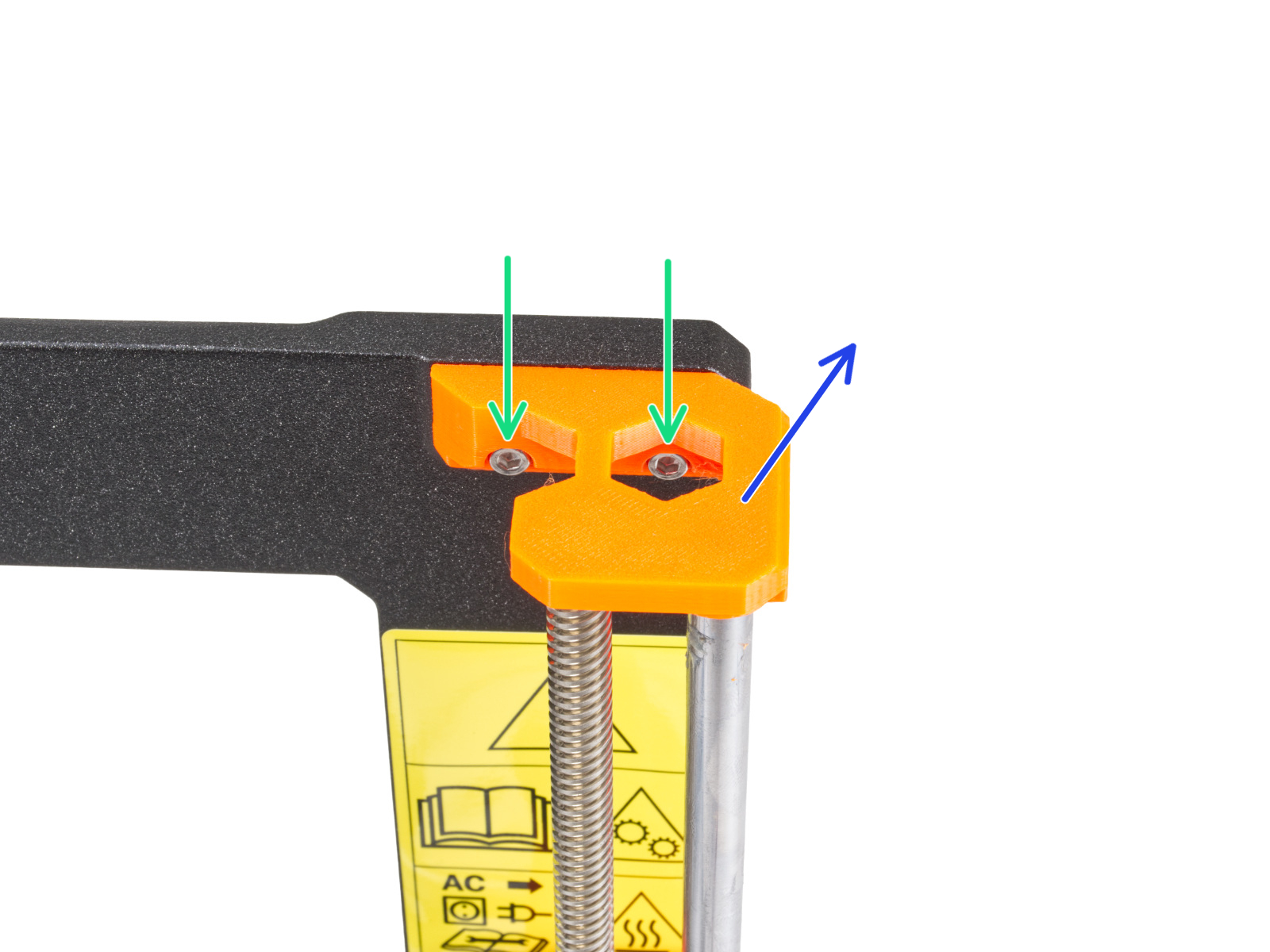

⬢Z軸のZ-axis-top-leftの、2本のM3ネジを外します。
⬢プリンタからZ-axis-top-leftの取り外し
⬢Z軸のZ-axis-top-rightの、2本のM3ネジを外します。
⬢Remove the Z-axis-top-right.

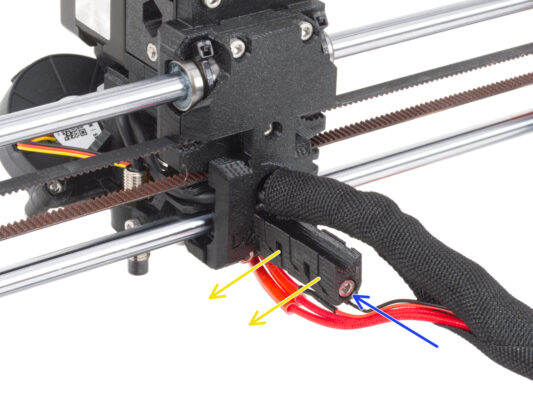

⬢エクストルーダーの背面から、ケーブル束を包むスリーブの上部で3本の結束バンドを切ります。そして、ケーブルホルダーの下側にある2つの結束バンドを切ります。
一部のMK3には、スリーブの代わりにラバー・スパイラル・ラップが付いている場合があります。
⬢ケーブルホルダーを固定している M3 ネジを緩めます。
⬢エクストルーダーからcable-holderを取り外します。
⬢プリンタの前側から、両方のZ軸のねじロッドを平行に回転させ、X軸アセンブリ全体を上に移動させます。X軸アセンブリの台形ナットがねじロッドから外れたら止めます。
⬢X軸アセンブリをプリンタから取り外します。
⬢両方のZ軸スムースロッドを、Z-bottomから引き抜きぬきます。

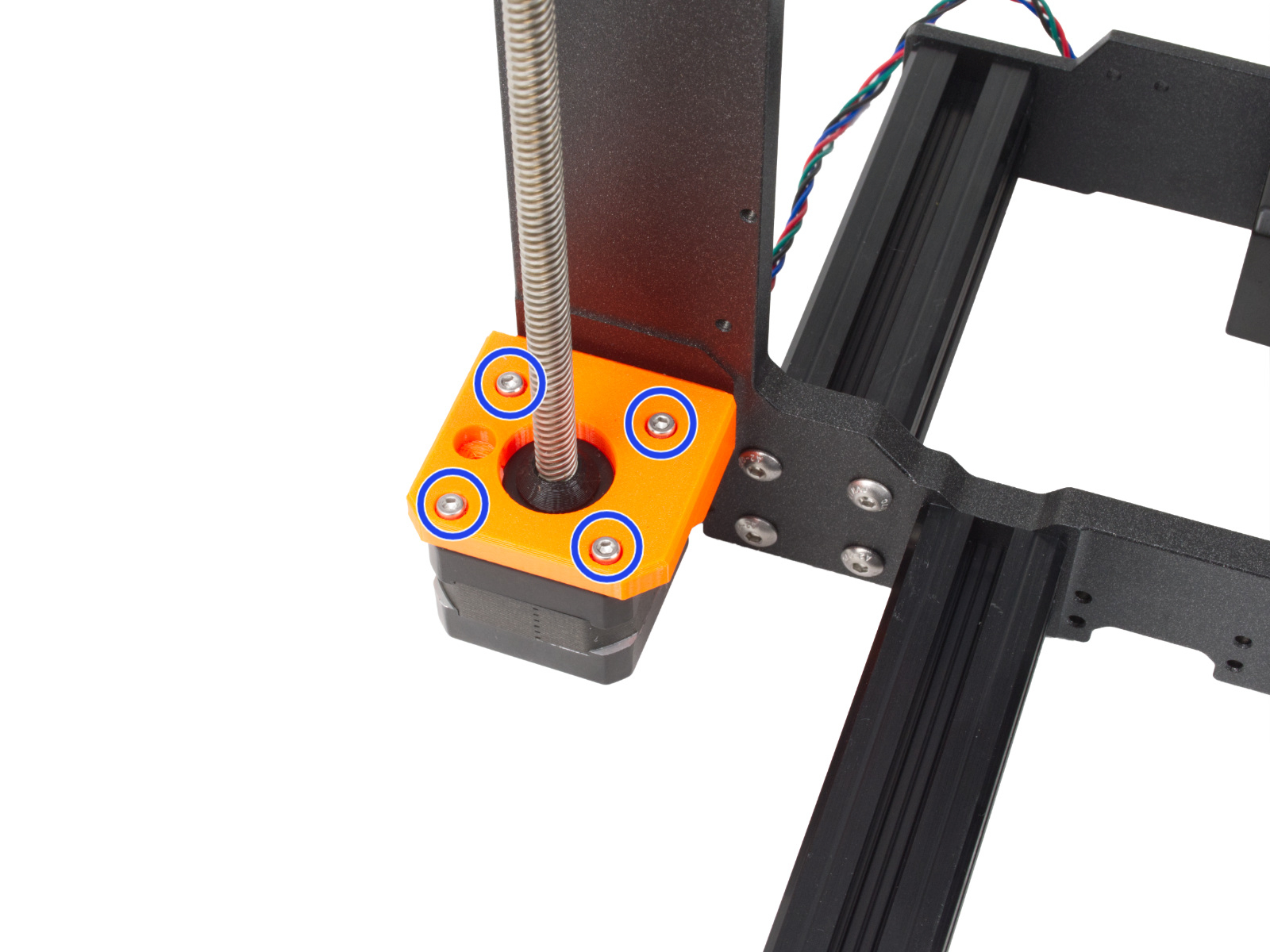

⬢Z軸モーターを固定している、両方のZ-bottomのM3ネジ4本を外します。
⬢モーターを下から引き抜いて取り外します。
Do not discard the Z motors! Keep them aside. You will ned them for the MK3.9 upgrade.
⬢Z-axis-bottom-right とZ-axis-bottom-left のM3ネジ3本を外します。
⬢プリンタからZ-axis-bottomsの取り外し

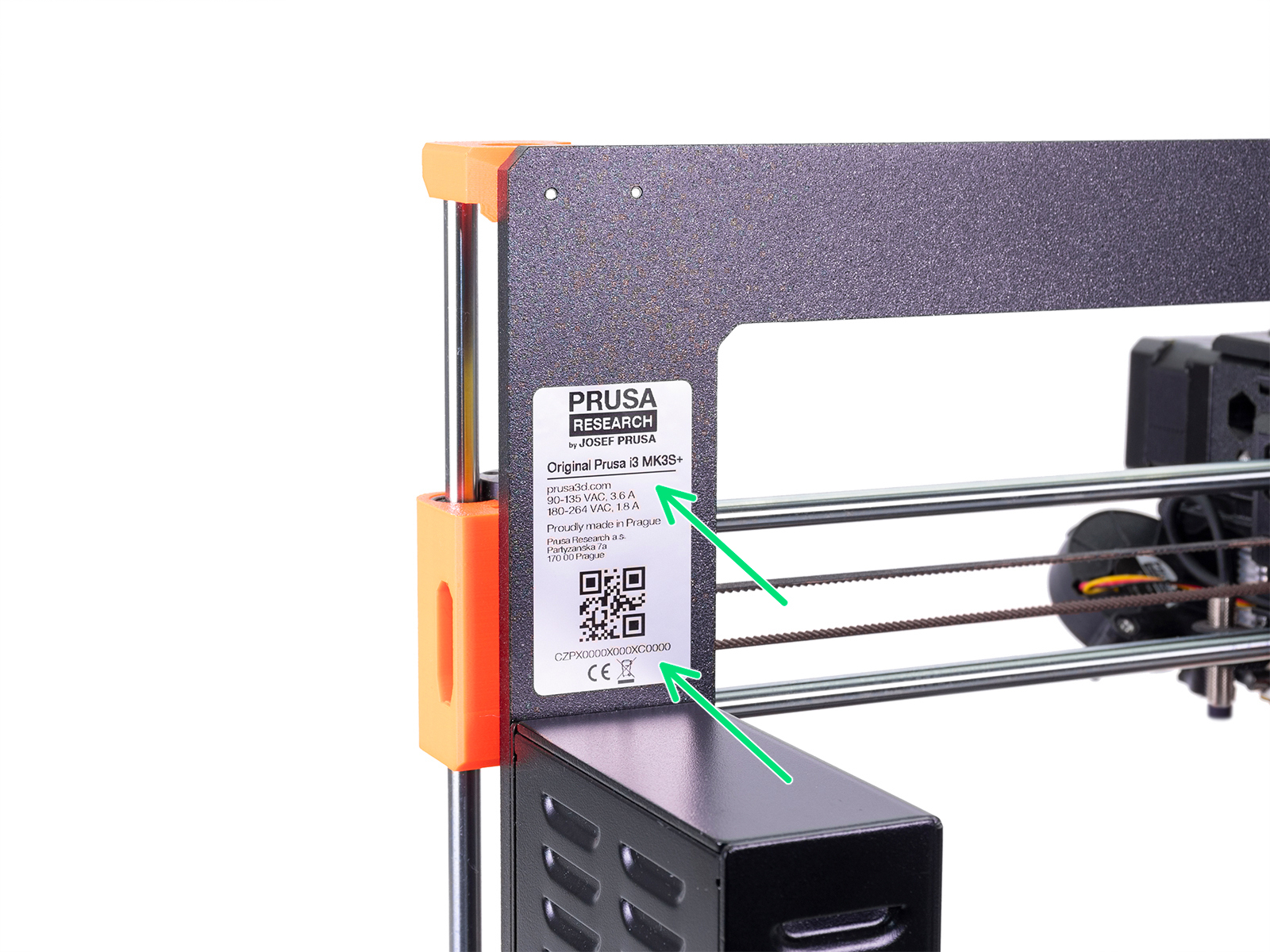

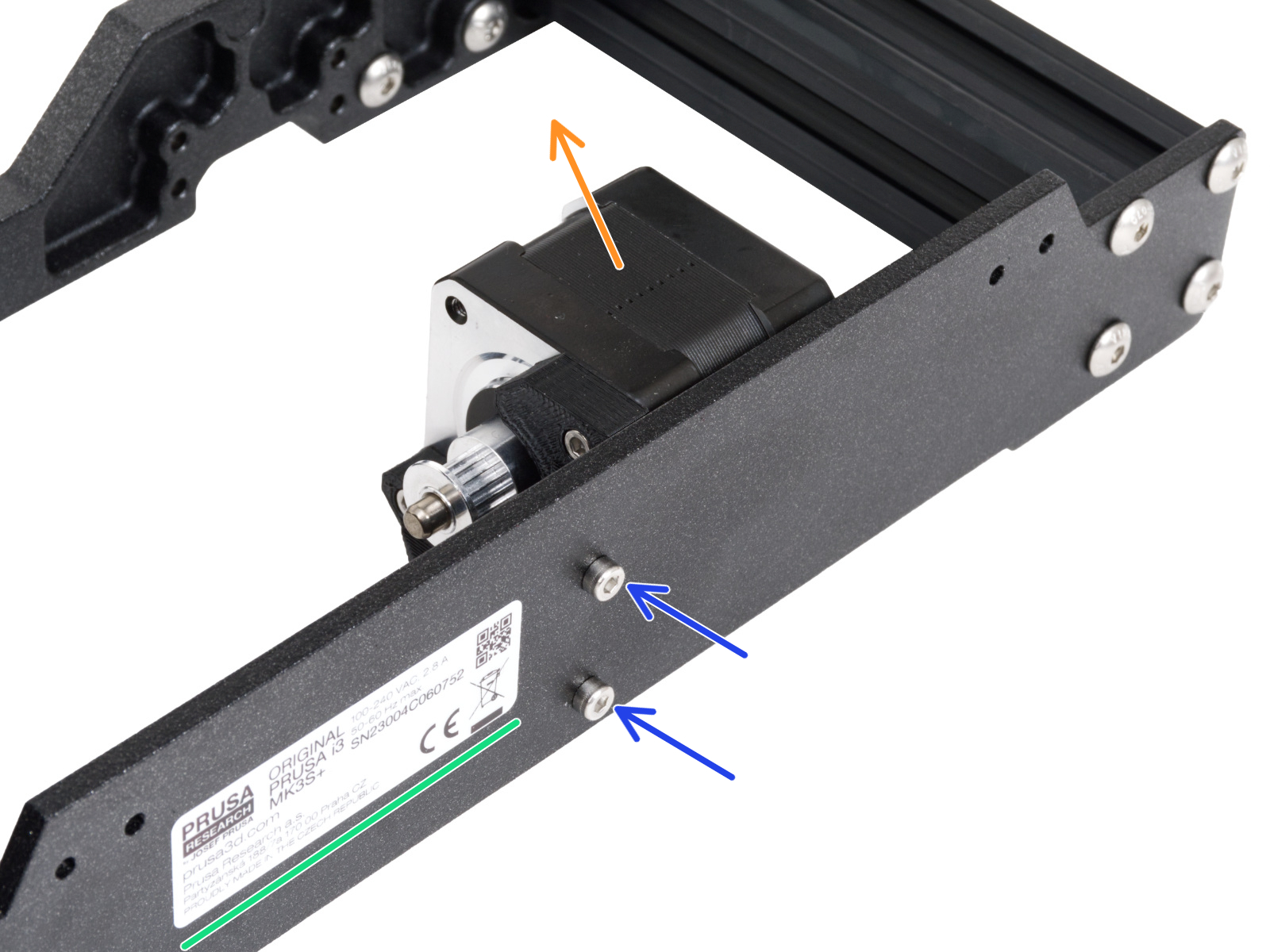

⬢プリンタのシリアル番号が記載されたシールをはがします。プリンタのアップグレードが完了したら、新しいシリアル番号のラベルを貼り付けます。
⬢プリンタの背面から、Y軸モーターアセンブリをリアプレートに固定している2本のM3ネジを外します。
⬢プリンタからY軸モーターアセンブリを取り外します。
シリアル番号ラベルは、背面プレートの裏、またはプリンター背面のPSUの上に貼られています。
⬢Release two M3 screws on the Y-motor-holder and remove it from the motor.
⬢Loosen both grub screws in the pulley and remove the pulley from the motor. Keep the Y motor for later.
The upgrade kit includes a new pulley. Keep this old one aside to avoid mixing them up.
This step is intended for the black PSU only. If you have the silver PSU, skip this step.
⬢プリンタフレームを左側（PSUのない側）に置きます。
⬢PSUからのケーブルに注目してください。

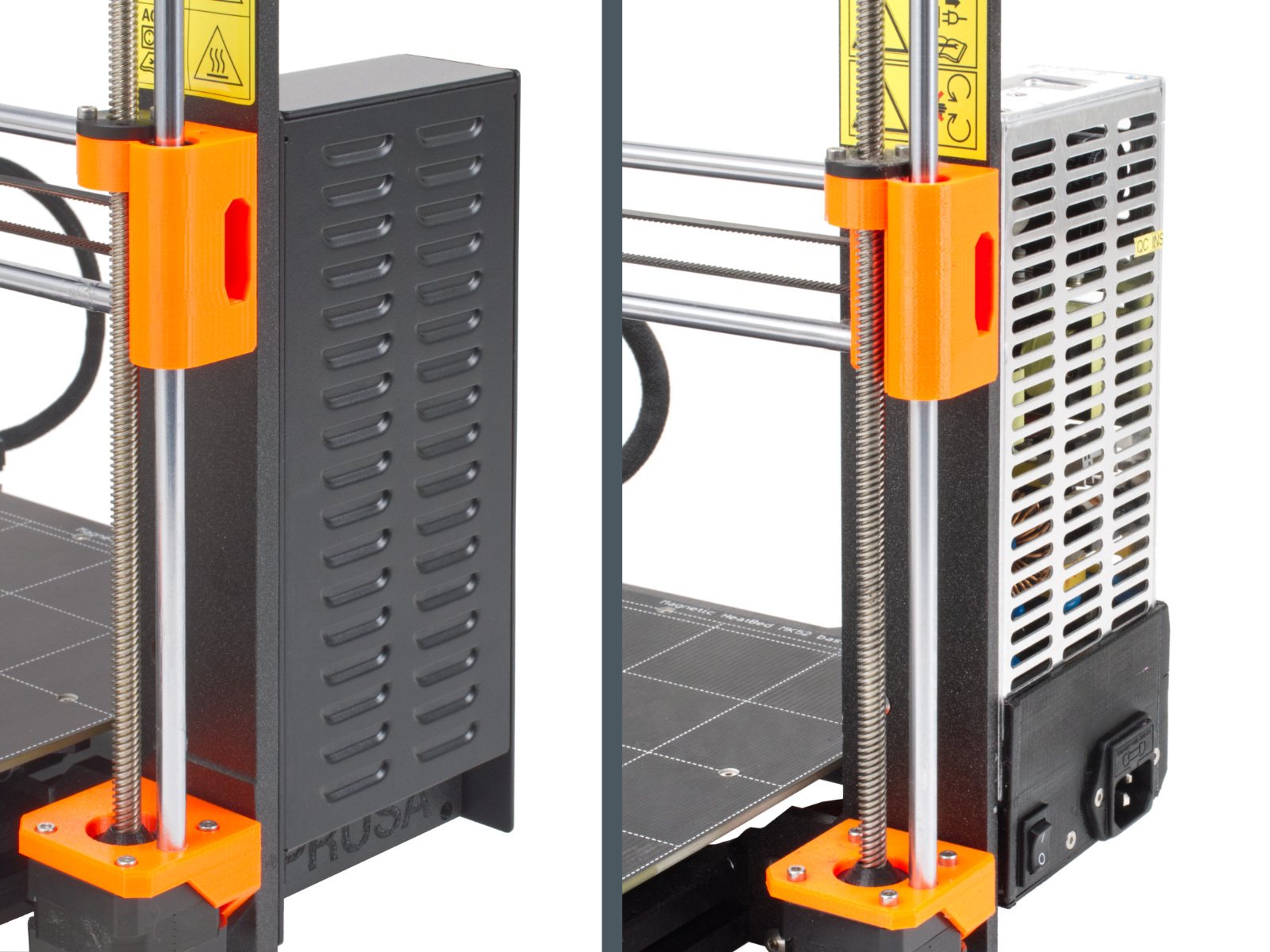

⬢PSUカバーの内側にある2つのM3ネジを外します。
⬢PSUからPSU-coverの取り外し

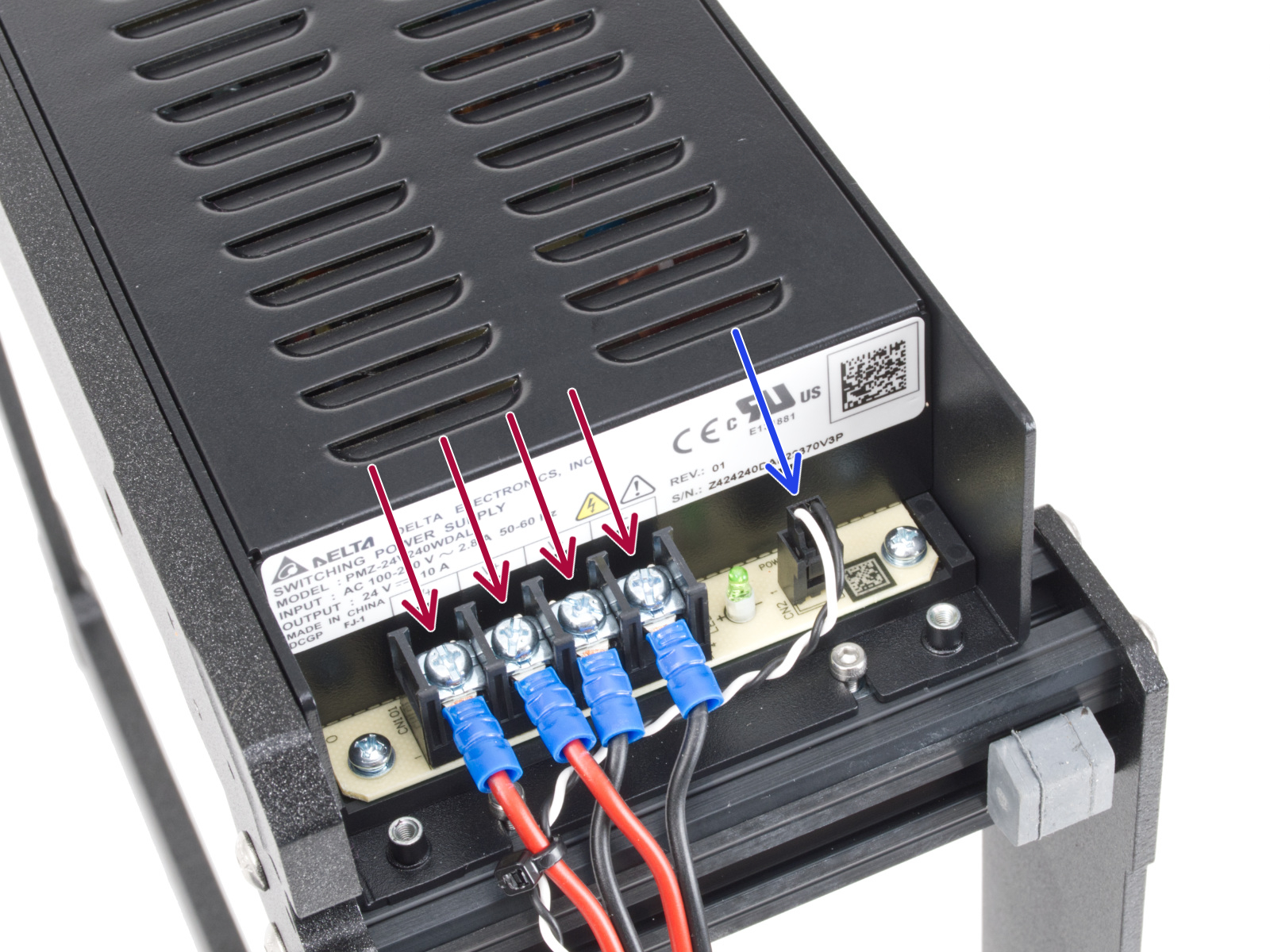

⬢PSUからすべてのパワーケーブルを外します。
⬢Disconnect the power panic cable from the PSU.
ここで、プリンタはそれぞれのサブアセンブリに分解されていきます。サブアセンブリの中には、ちょっとした作業が必要なものもあります。
⬢Y軸アッセンブリを取ります。

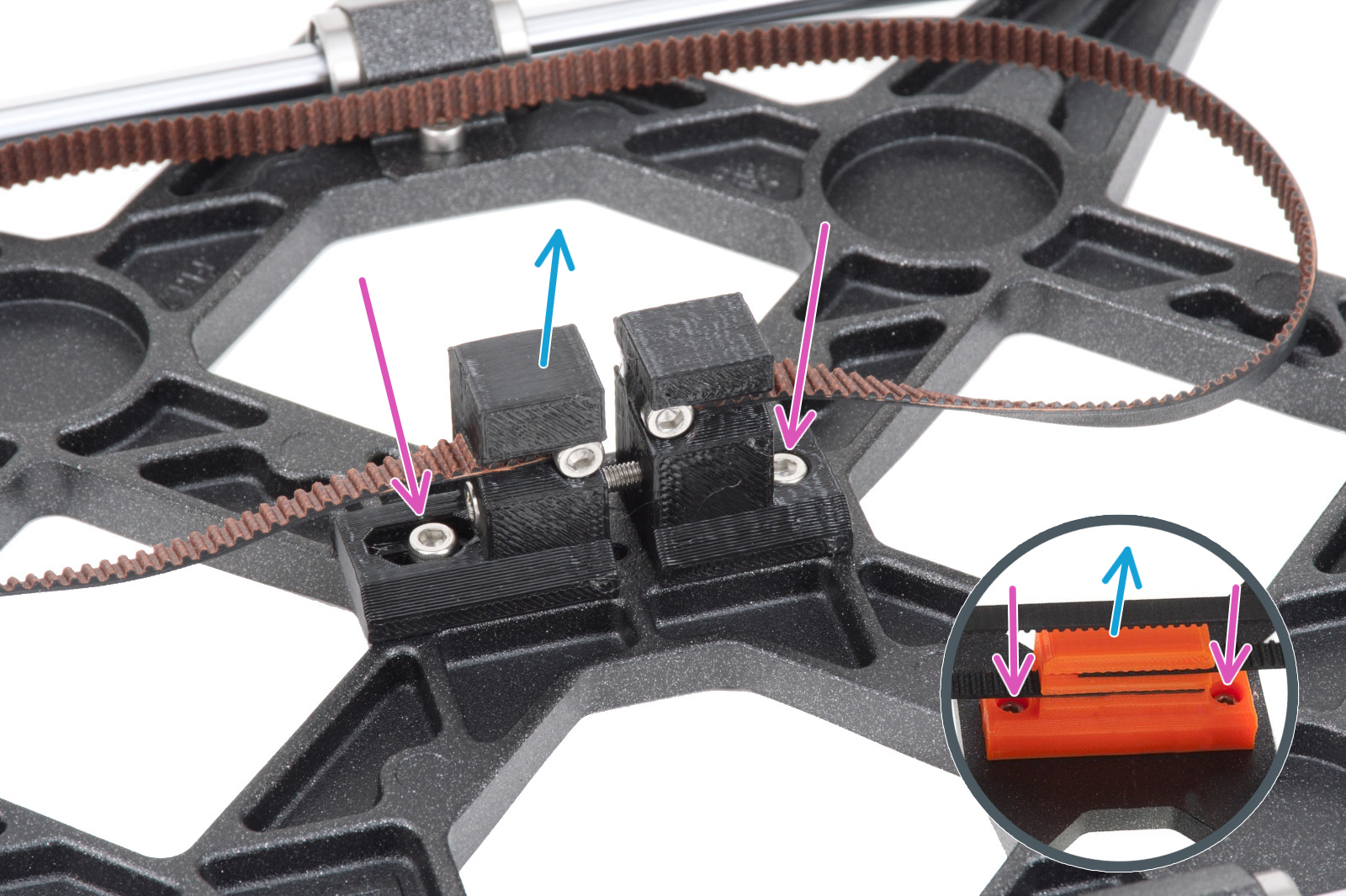

⬢Y-belt-holder と Y-belt-tensioner を固定している 2 本の M3 ネジを緩めます。
MK3はYベルトホルダーの外観が異なりますが、手順は同じです。
Yキャリッジ部分は、プリンタの機種によって写真と異なる場合があります。
⬢Yキャリッジからベルトアセンブリを取り外します。

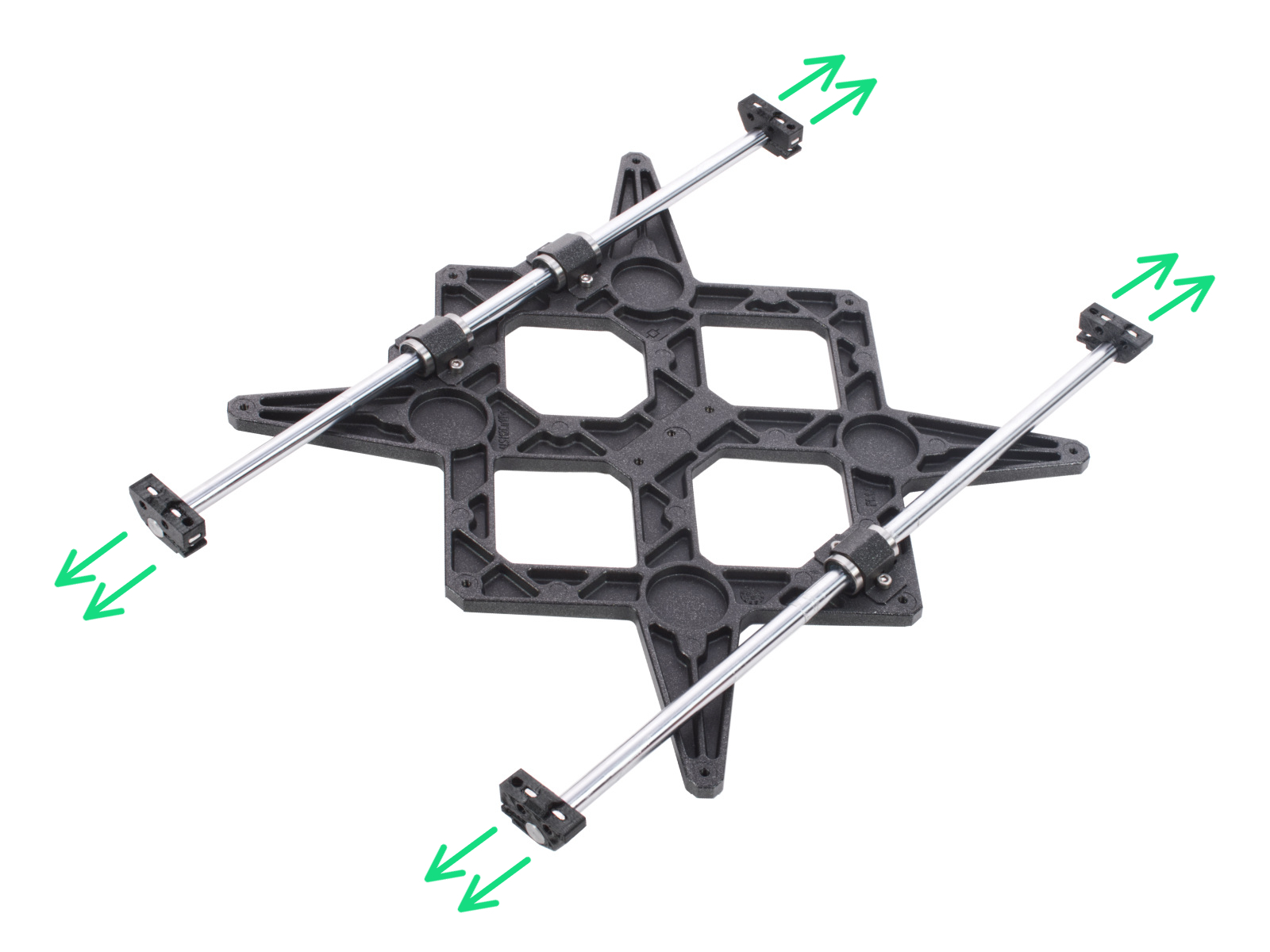

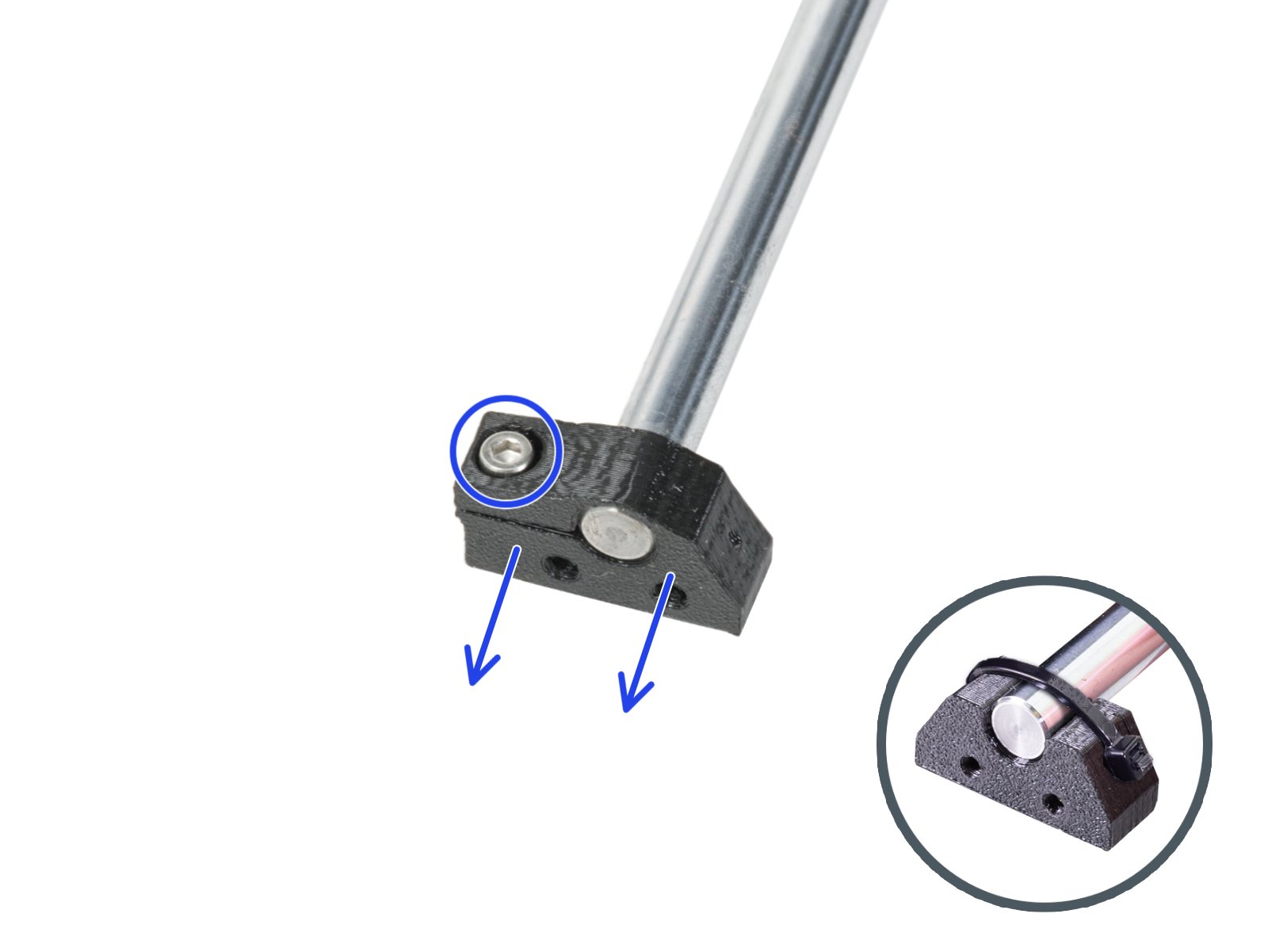

⬢YロッドホルダーにはM3のネジがあります。ネジを緩めてYロッドホルダーをロッドから外します。
MK3とMK3Sはネジの代わりに結束バンドを使用しています。結束バンドを切り落とし、ロッドからYロッドホルダーを取り外します。
⬢Yロッドホルダー4本すべてに同じようにします。

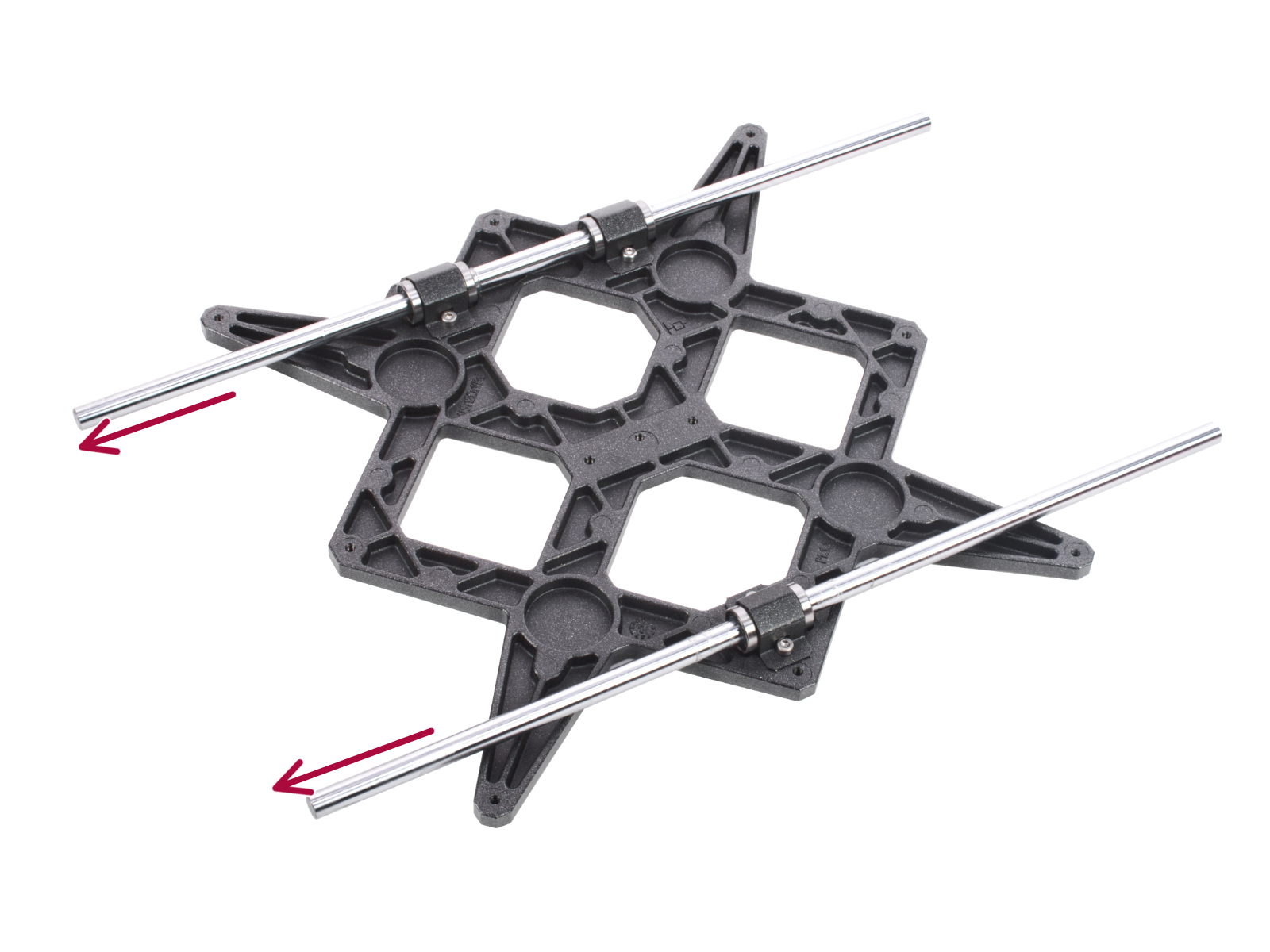

⬢Yキャリッジアセンブリからスムースロッドを取り外します。
⬢Yキャリッジの各ベアリングクリップのネジ2本を外します。
MK3とMK3Sは、ベアリング・クリップの代わりにUボルトを使用し、反対側に2つのM3nNナットで固定します。
初期のMK3S+ユニットは、ベアリングクリップが2つのM3nNナットで反対側に固定されています。
⬢ベアリングクリップとベアリングを取り外します。
⬢このようにして、3つすべてのベアリングをYキャリッジから取り外します。
New bearings are not part of the MK3.9 upgrade kit. If the bearings have been functioning properly thus far, retain them for the MK3.9 upgrade. However, if they have significant substantial wear, it is advisable to purchase new bearings from our eshop.

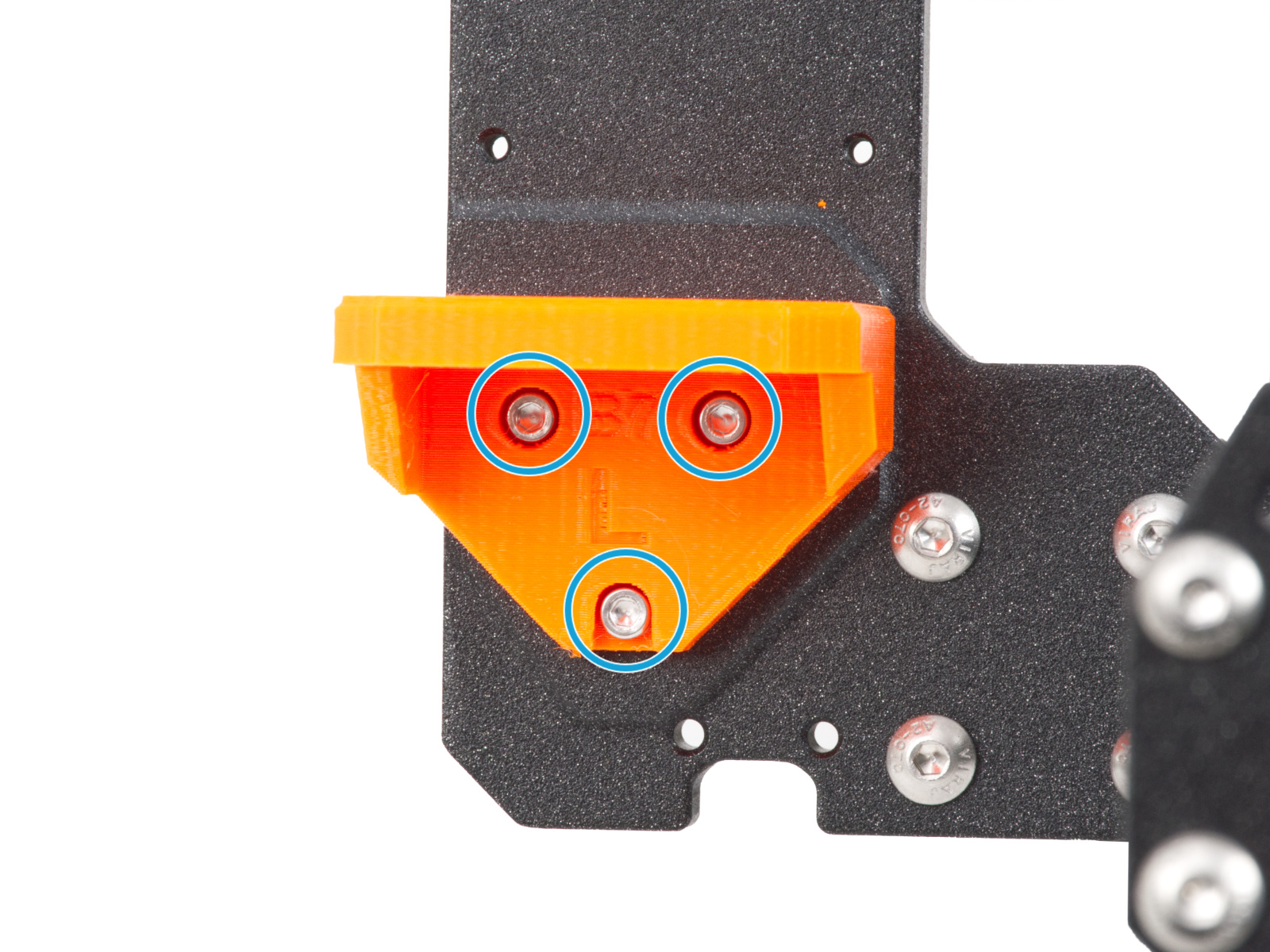

⬢X-end-idler のプーリーを固定している M3 ネジを取り外します。
⬢プーリーとベルトをX-end-idlerから引き抜きます。
プーリーはもう必要ないので脇に置いておきます。
⬢X軸のX-end-motorのテンションねじを緩めます。
プリンタのモデルによってネジの位置が異なる場合があります。
⬢X軸モーターを固定している3本のM3ネジを外します。
⬢X軸モーターとプーリーをベルトから引き出し、X軸から取り外します。
⬢X軸アセンブリからXエンドモーターを引き抜きます。
部品を取り外すのが難しく、より強い力が必要になることがあります。怪我をしないように細心の注意を払ってください。
⬢Slide the extruder assembly completely from the X-axis assembly.
⬢X-end-idlerから両方のスムースロッドを引き抜きます。
部品を取り外すのは難しく、より強い力が必要です。怪我をしないように細心の注意を払ってください。
⬢スムースロッドは取っておきます。アップグレードの際に必要です。
⬢エクストルーダーアセンブリの背面にあるXキャリッジバックを固定しているM3ネジをすべて外し、取り外します。

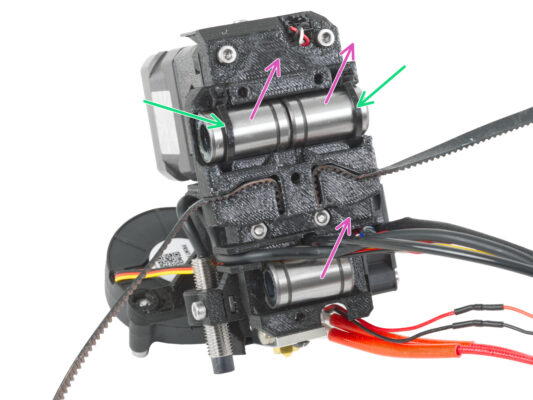

⬢上側の２つのベアリングを固定している結束バンドを切り落とします。
⬢エクストルーダーからすべての LM8UU ベアリングを取り外します。
⬢再度、目視で状態を確認します。良好な状態であれば、後でプリンタをアップグレードする際に使用するため、脇に置いておきます。
あるいは、プリント中に大きなストレスがかかっていないXエンドのLM8UUベアリングを使うこともできます。ただし、取り外しは困難です。
⬢Loosen both grub screws in the pulley and remove the pulley from the motor. Keep the X motor for later.
The upgrade kit includes a new pulley. Keep this old one aside to avoid mixing them up.

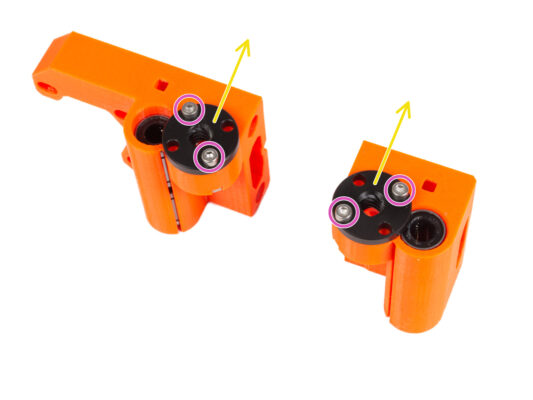

⬢Release two M3 screws on each trapezoid nut mounted on both X-ends.
⬢Remove the trapezoid nuts from the X-ends. Keep the trapezoidal nuts for later.
⬢ブラックの24V 240W PSUを購入された方は、こちらの専用インストールガイドをご覧ください：シルバーのPSUをブラックのPSUに交換する方法
その後、このマニュアルに戻ることを忘れないでください。
⬢プリンタとそのサブアセンブリは、さらに個々の部品に分解されます。次のステップでプリンタをアップグレードするために、どの部品が必要になるかを示します。
⬢次の章に向けて、下記の部品を用意してください:
⬢Printer frame with the PSU (1x)
⬢Y-carriage (1x)
⬢Smooth rod 8x370 mm (2x) X-axis
⬢スムースロッド 8x330mm (2本) Y軸用
⬢X軸とY軸から外したLM8UUベアリング(6個)
The list continues in the next step...
⬢Heatbed assembly (1x)
⬢X motor (1x)
⬢Y motor (1x)
⬢Z motor left (1x)
⬢Z motor right (1x)
⬢Trapezoidal nut (2x)
⬢電源コード、スチールシート、スプールホルダーは、再度使用するので保管してください。
You will no longer need the parts not listed for the upgrade. Keep them aside to avoid mixing with new parts.
⬢ハリボータイムはまだですか？はい、まだ待っていてください。
⬢あなたをお待たせすることはありませんが、ハリボーグミの正しい摂取量はこの作業全体にとって非常に重要です。
⬢Go to the next chapter 1.c Part preparation
