Prusa CORE One Elektronik

Relevant für

CORE One
Artikel ist auch in folgenden Sprachen verfügbar
English
Čeština
Polski
Deutsch
Français
Español
Italiano
日本語

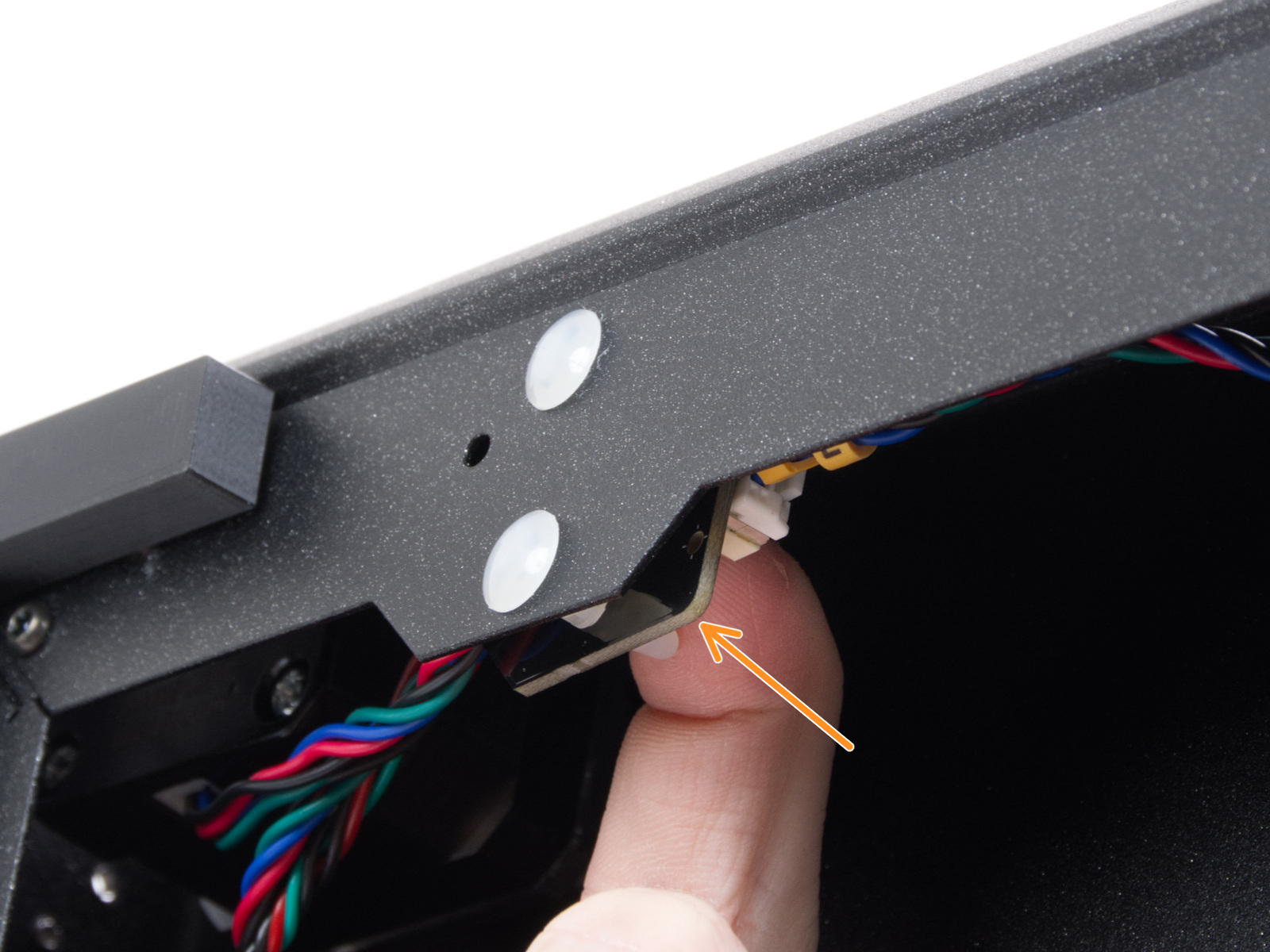

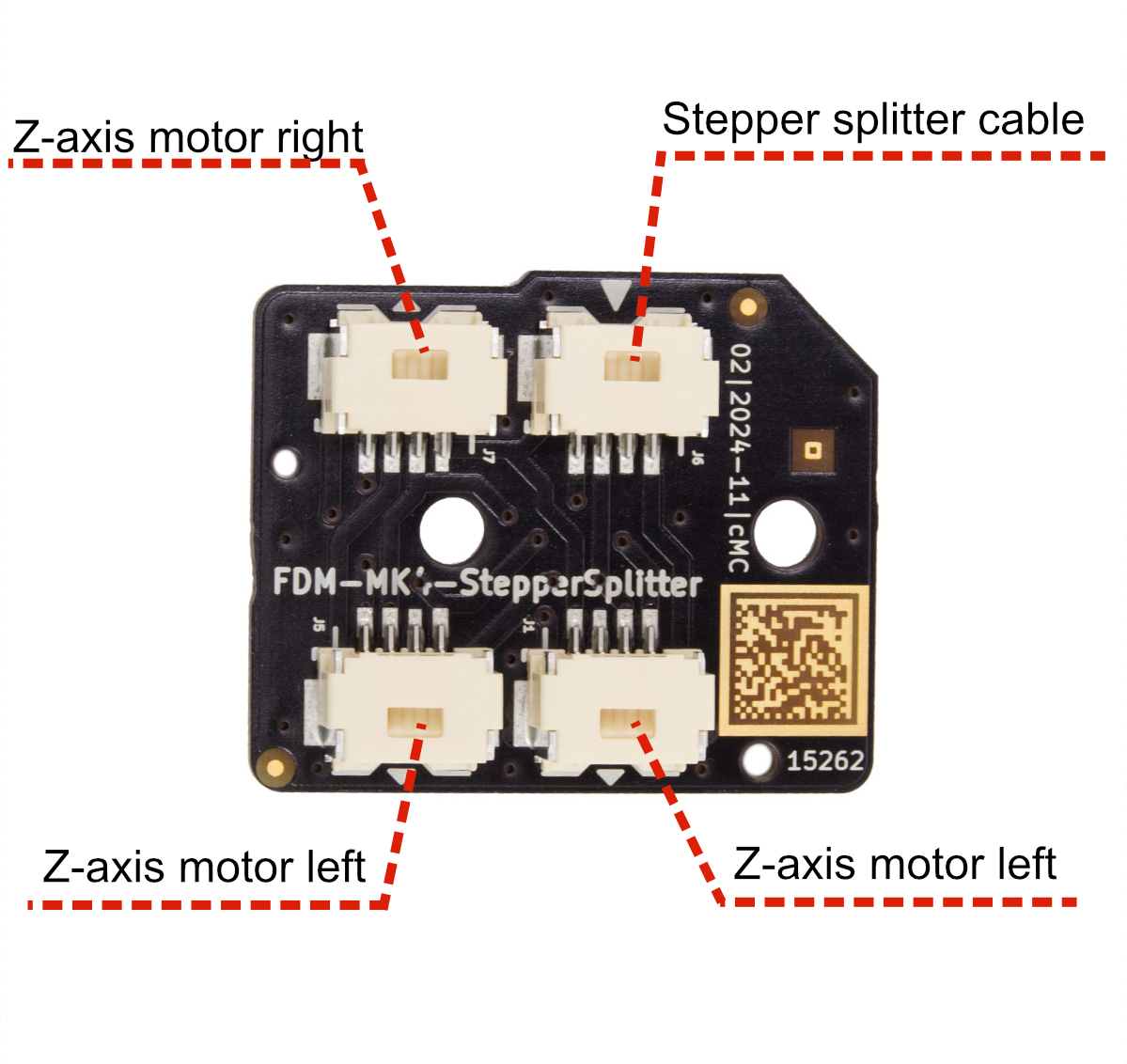

Der Prusa CORE One ist mit mehreren Elektronikplatinen ausgestattet. Die Steckplätze auf den Elektronikplatinen sind mit einer Beschriftung versehen, die angibt, welche Komponente an den jeweiligen Steckplatz angeschlossen werden muss.

xBuddy, xBuddy Erweiterung

Info

Die xBuddy-Platine ist die Hauptplatine zur Steuerung des gesamten Druckers. Sie verwaltet die Stromverteilung, die Bewegungssteuerung und die Kommunikation mit den Peripheriegeräten.

Die xBuddy-Erweiterungsplatine wird an die xBuddy-Platine angeschlossen. Sie verwaltet die Steuerungen für die Kammer und verfügt über einen MMU-Anschluss und einen zusätzlichen USB-C-Anschluss.

Zugang

Lokalisieren Sie das Gehäuse der xBuddy-Platine. Wenn Sie den Drucker von hinten betrachten, ist es das Gehäuse ganz rechts.

Verwenden Sie einen T10 Tx-Schlüssel, entfernen Sie sechs M3x4bT-Schrauben, um die Abdeckung der xBuddy-Box zu lösen.

Die untere größere Platine ist die xBuddy-Platine, während die obere kleinere Platine die xBuddy-Erweiterungsplatine ist.

LoveBoard

Info

Das LoveBoard ist eine kompakte Anschlussplatine auf der Nextruder-Seite, die als Schnittstelle für die Verkabelung zwischen der xBuddy-Platine und Nextruder-Komponenten dient.

Zugang zur linken Seite

Verwenden Sie einen T10 Torx-Schlüssel, lösen und entfernen Sie eine M3x6rT Schraube. Dann, lösen Sie die Seitenabdeckung.

Zugang zur rechten Seite

Die Anschlüsse der Wägezelle und des Filament-Sensors befinden sich auf der rechten Seite des LoveBoards. Um sie zu erreichen, lösen Sie zwei M3x6-Schrauben, um die Abdeckung abzunehmen.
