Chyba homingu Z #23301 (MK3.5)

Menu
Relevantní pro:
Poslední aktualizace 23 days ago
Tento článek je také dostupný v následujících jazycích:
ENPLDEITFR

Co se stalo?

Během kalibrace, mesh bed levelingu nebo před tiskem je pro firmware tiskárny zásadní určit polohu tiskové hlavy a vyhřívané podložky. Toto je provedeno skrze proces homing , kdy se tiskové osy pohybují do známé referenční polohy, nazývané home..

Firmware MK3.5 používá údaje sondy SuperPINDA o jejich vzdálenosti od tiskového plátu. V případě problému s odečty a rozdílem hodnot mezi nimi se na tiskárně zobrazí zpráva "Failed to home the extruder in Z-axis".

Název chyby: Homing Error Z

Kód chyby: #23301

Jak to spravit?

Chyba může znamenat problém se sondou SuperPINDA. Její kabel může být poškozený nebo odpojený. Tuto chybu může vyvolat také mechanický problém na ose Z.

Testování sondy SuperPINDA

Postupujte podle pokynů v následujícím článku: PINDA/SuperPINDA testing

Vizuální inspekce SuperPINDA

Check that the SuperPINDA probe wires are not visibly broken. Also, ensure everything is connected to the xBuddy mainboard, inside its case. Loosen the four screws securing the cover, and open the cover to reveal the board.

Check that all the connectors are secure in their sockets. Though unlikely, rough shipping or handling could have shaken the SuperPINDA cables loose.

Z-axis movement

Ensure that the Z-axis can move smoothly. With the printer switched off, check the Z-axis and trapezoidal nut assembly:

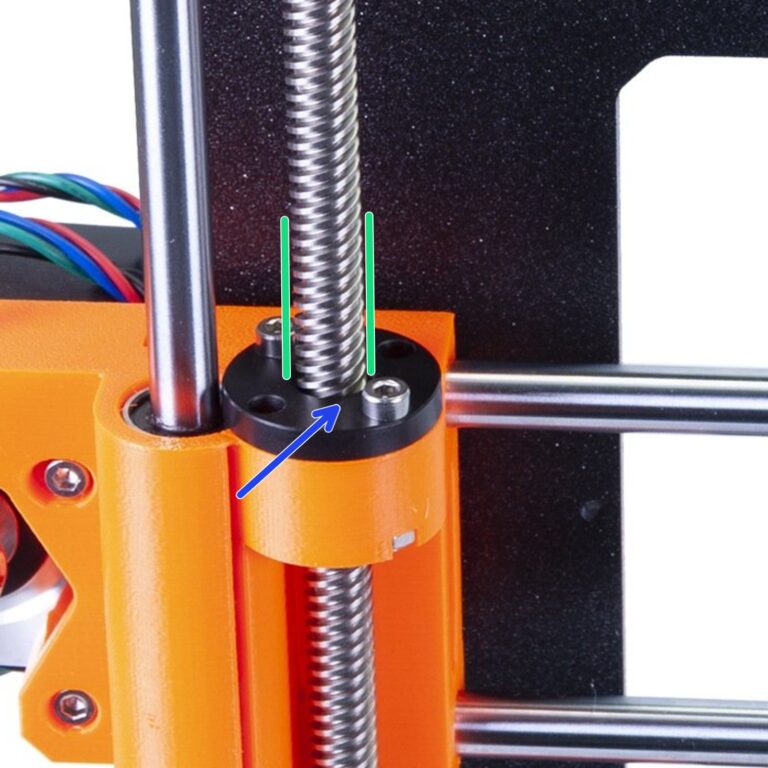

Double-check the orientation of the trapezoid nuts, assembled on the Z-axis motor leadscrews. A section of their threads should be inside the printed part, not protruding up from the printed part. The highest point should be the M3 bolts securing the trapezoid nuts.

Sestava extruderu

Ensure nothing is touching the printer components during the Z-axis range of movement, for example, zip ties from the cable bundles.

If the previous check did not solve the issue, check the extruder and hotend assembly from the linked dedicated guide.
