1. Wprowadzenie

1. Wprowadzenie
Dotyczy:
Ostatnia aktualizacja 2 years ago
1. Wprowadzenie
 Poziom trudności
Bardzo łatwy
 Kroki
13
 Dostępne języki
ENCSDEESITFR

Krok 1 Wszystkie wymagane narzędzia są dołączone

Wszystkie wymagane narzędzia są dołączone
Wszystkie wymagane narzędzia są dołączone
Wszystkie wymagane narzędzia są dołączone
Wszystkie wymagane narzędzia są dołączone
Zestaw zawiera:
Torebka z narzędziami znajduje się w pudełku opisanym YZ & X-AXIS . Przygotuj narzędzia teraz.
Klucze imbusowe oraz jeden klucz TORX
Szczypce spiczaste (1x)
Klucz wielofunkcyjny (1x)
Nie ma potrzeby lutowania.
Nie ma potrzeby zaciskania przewodów.

Krok 2 Klucz wielofunkcyjny - opis

Klucz wielofunkcyjny - opis
Klucz wielofunkcyjny - opis
Klucz wielofunkcyjny jest zaprojektowany do przykręcania tych fabrycznych elementów w drukarce MINI+:
1. Nakrętka mosiężna
2. Nakrętka samokontrująca M3nN
3. Nakrętka mosiężna
4. Dysza
5. Tulejka stołu

Krok 4 Przewodnik po etykietach

Przewodnik po etykietach
Przewodnik po etykietach
Wszystkie pudełka i woreczki z częściami potrzebnymi do budowy są oznaczone etykietami.
Każda torebka (oraz pudełko) zawiera etykietę z informacją o rozdziale, w którym będą potrzebne.

Krok 5 Użyj etykiet jako odniesienia

Użyj etykiet jako odniesienia
Użyj etykiet jako odniesienia
Użyj etykiet jako odniesienia
Większość etykiet jest w skali 1:1 - możesz wykorzystać je do identyfikacji części :-)
Możesz ich użyć jako odniesienia dla często używanych śrubek, nakrętek i rurek PTFE. Możesz również użyć dołączonego arkusza, który z drugiej strony zawiera naszą ściągawkę (Prusa Cheatsheet).
Arkusz Prusa CheatSheet jest dostępny na naszej stronie. Wydrukuj go w skali 100% - nie zmieniaj skalowania, inaczej nie zadziała.

Krok 8 Jesteśmy tu dla Ciebie!

Jesteśmy tu dla Ciebie!
Jesteśmy tu dla Ciebie!
Jesteśmy tu dla Ciebie!
Problemy z instrukcją, brakuje śrubek lub część drukowana jest pęknięta? Powiedz nam o tym!
Możesz skontaktować się z nami w następujący sposób:
Komentując poszczególne kroki instrukcji.
Przez nasz Live Chat czynny 24/7 na shop.prusa3d.com
Przez e-mail [email protected]

Krok 9 Ważne: ochrona elektroniki

Ważne: ochrona elektroniki
Ważne: ochrona elektroniki
Ważne: ochrona elektroniki
UWAGA: Chroń elektronikę przed wyładowaniami elektrostatycznymi (ESD). Nie wyciągaj elementów elektronicznych z torebek antystatycznych do czasu ich użycia!
Poniżej znajdziesz kilka porad dotyczących ochrony elektroniki:
Przechowuj elektronikę w torebkach antystatycznych do czasu, aż instrukcja wskaże konieczność ich montażu.

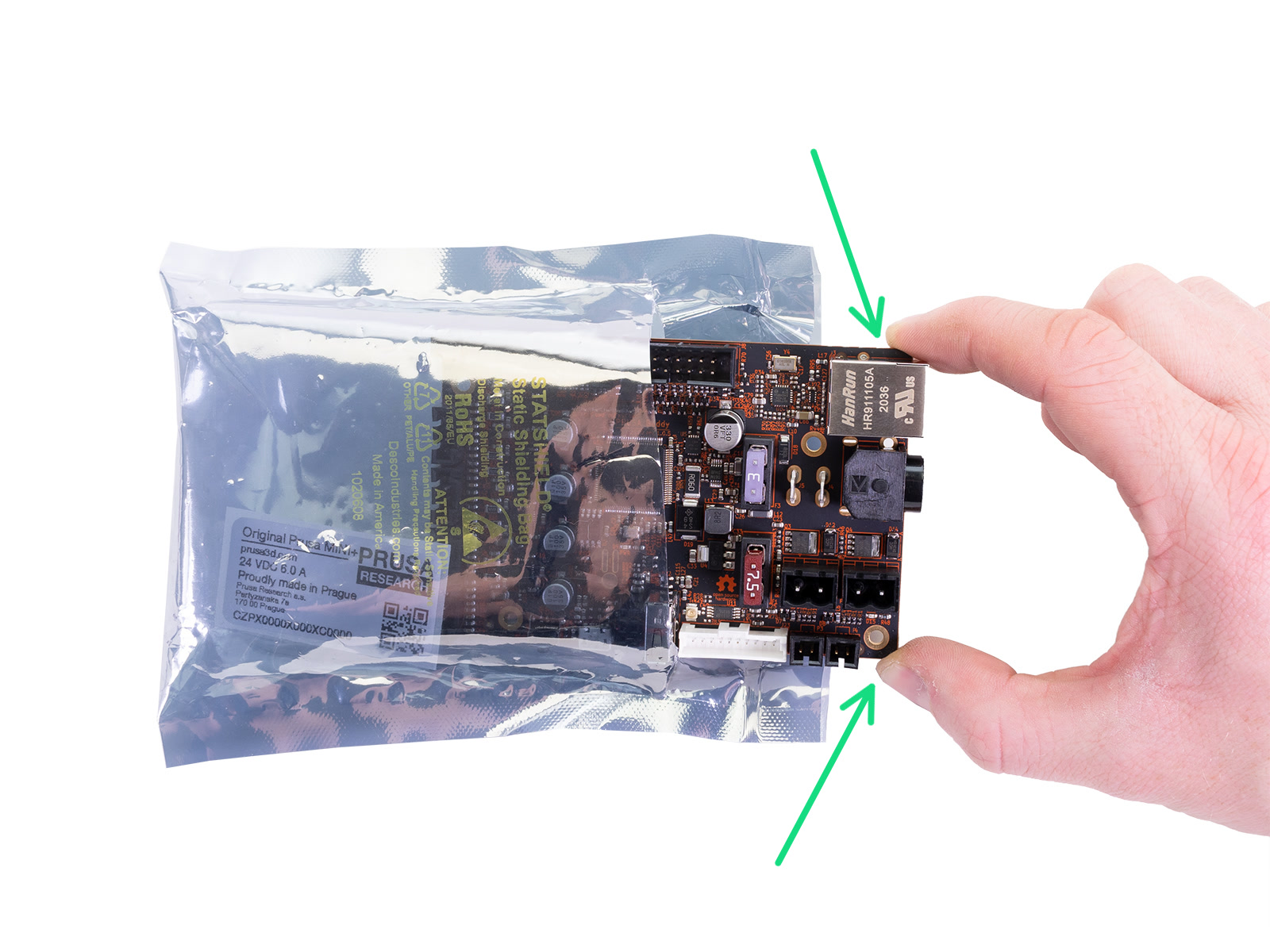

Trzymaj płytki tylko za krawędzie, gdy się nimi posługujesz. Nie dotykaj czipów, kondensatorów ani innych części elektroniki.
Zanim dotkniesz jakiegokolwiek elementu elektronicznego, dotknij jakiejkolwiek przewodzącej (np. stalowej) konstrukcji, aby rozładować swój ładunek elektrostatyczny.
Zachowaj szczególną ostrożność w pokojach z dywanami, ponieważ są one źródłem ładunków elektrostatycznych.
Ubrania wełniane i z pewnych syntetycznych włókien mogą łatwo gromadzić ładunki elektrostatyczne. Bezpieczniej jest nosić odzież bawełnianą.

Krok 10 Pro tip: wciąganie nakrętek

Pro tip: wciąganie nakrętek
Pro tip: wciąganie nakrętek
Pro tip: wciąganie nakrętek
Pro tip: wciąganie nakrętek
Części drukowane 3D są bardzo dokładne, jednak mogą wystąpić pewne odchyłki. To samo dotyczy nakrętek.
Może się zdarzyć, że nakrętka nie będzie chciała wejść w gniazdo lub będzie z niego wypadać. Zobaczmy, co zrobić w takich przypadkach:

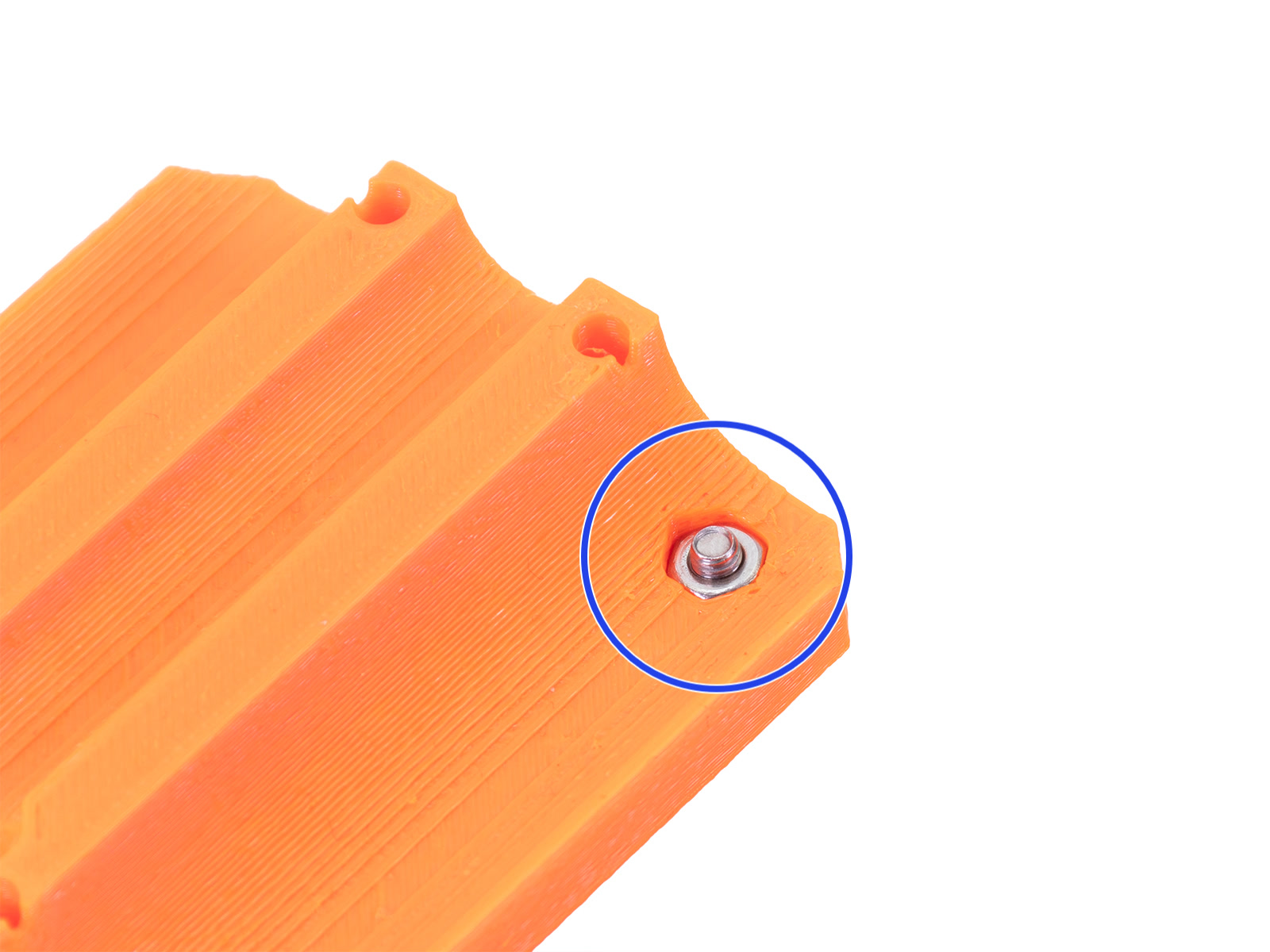

Nakrętka nie chce wejść w gniazdo: użyj śruby z gwintem na całej długości (np. M3x10, M3x18) i wkręć ją z drugiej strony otworu. Nakrętka będzie wciągana w gniazdo podczas dokręcania. Wykręć śrubę po dociągnięciu nakrętki.
Nakrętka wypada: przyklej kawałek taśmy, aby tymczasowo przytrzymać nakrętkę na miejscu i odklej ją, gdy wkręcisz śrubę. Nie zalecamy używania kleju, ponieważ może on zanieczyścić gwint, co uniemożliwi prawidłowe dokręcenie śruby.
Jeśli nakrętka nie chce wejść w gniazdo z luzem, zalecamy technikę wciągania nakrętki. Przypomni Ci o tym podobizna Josefa ;)
Części na ilustracjach są pokazane jako przykład.

Krok 11 Pro tip: wsuwanie kwadratowych nakrętek

Pro tip: wsuwanie kwadratowych nakrętek
Pro tip: wsuwanie kwadratowych nakrętek
Pro tip: wsuwanie kwadratowych nakrętek
Pro tip: wsuwanie kwadratowych nakrętek
Za każdym razem po umieszczeniu nakrętki M3nS w gnieździe sprawdź, czy jest prawidłowo osadzona w części drukowanej. Ich niewłaściwy montaż nie pozwoli na poprawne złożenie części.
Upewnij się, że nakrętka jest wsunięta do końca. Użyj tych metod:
Użyj klucza imbusowego 2 mm, aby ułatwić sobie wsunięcie nakrętki w gniazdo.
Sprawdź osiowość otworów kluczem imbusowym 2 mm.
Sprawdź wzrokowo, czy otwór nakrętki jest zrównany z otworem w części drukowanej.

Krok 12 Poczęstuj się

Poczęstuj się
Poczęstuj się
Składanie drukarki MINI+ jest nie lada wyzwaniem, dlatego ważne jest, aby nagradzać się po przejściu każdego z ważnych etapów. Właśnie po to dołączyliśmy paczkę misiów Haribo!
Największym problemem napotykanym dotychczas podczas montażu (MK3S+, SL1), z którym musieliśmy się zmierzyć była nieodpowiednia konsumpcja żelków. Wielu z Was nie wystarczało ich do końca budowy, a niektórzy nawet zjedli je zanim jeszcze zaczęli!
Po zakończeniu każdego rozdziału oraz przejściu trudnej sekcji przypomnimy Ci o konieczności uzupełnienia energii na kolejne etapy.
Nie zjedz wszystkich żelków przed rozpoczęciem, ani na raz! Nieprzestrzeganie instrukcji będzie mieć poważne konsekwencje, ponieważ zbieramy właśnie zespół taktyczny Prusa Haribo dla takich akcji.
Schowaj na ten czas paczkę misiów Haribo! Z naszego doświadczenia wynika, że niepilnowane torebki z żelkami potrafią znikać w niewyjaśnionych okolicznościach. Jesteśmy w trakcie badania tych dziwnych zdarzeń.
Wszystkie informacje przedstawione w tym etapie są oparte na długofalowych, bardzo poważnych badaniach ;)

Krok 13 Jak skutecznie ukończyć montaż

Jak skutecznie ukończyć montaż
Jak skutecznie ukończyć montaż
Jak skutecznie ukończyć montaż
Aby poprawnie zmontować urządzenie, przestrzegaj dokładnie poniższych instrukcji:
Zawsze najpierw przeczytaj całą instrukcję dot. danego etapu - pomoże Ci w pełni zrozumieć, co musisz zrobić. Nie przycinaj niczego, dopóki instrukcja o tym nie powie!!!
Nie oglądaj samych obrazków! To nie wystarczy, a instrukcje pisemne są tak zwięzłe, jak to możliwe. Przeczytaj je.
Przeczytaj komentarze od innych użytkowników - są świetnym źródłem pomysłów. My również je czytamy i zawieramy w instrukcjach, aby poprawić proces montażu.
Nie stosuj zbyt dużej siły - części drukowane są wytrzymałe, ale nie są niezniszczalne. Jeśli coś nie pasuje, to dwa razy sprawdź, co robisz.
Jedz żelki zgodnie z instrukcjami! Nie będziemy tolerować nieposłuszeństwa :D
Najważniejsze to czerpać radość z budowy. Buduj razem z dziećmi, przyjaciółmi lub partnerem/partnerką. Nie bierzemy jednak odpowiedzialności za ewentualne kłótnie ;)
Idziemy dalej? Kolejny etap to: 2.Montaż osi YZ
