Wymiana dyszy (MINI)

Ten artykuł jest dostępny również w tych językach:

W tym artykule omówimy wymianę dyszy w Twojej drukarce Original Prusa MINI. Pragniemy zaznaczyć, że wymagane będą podstawowe narzędzia oraz ostrożność, aby nie uszkodzić drukarki ani nie poparzyć się.

Po co zmieniamy dysze?

Istnieją dwa główne powody wymiany dysz:

• jest zużyta i wymaga wymiany na nową
• chcesz drukować z użyciem dyszy o innej średnicy

Przygotowanie

• Weź klucz płaski 16 mm lub klucz nastawny, aby złapać blok grzejny oraz szczypce lub klucz nasadkowy 7 mm do odkręcenia dyszy. Bardzo duży klucz nastawny lub płaski może szybko wyciągnąć ciepło z bloku grzejnego, co może wywołać błąd "Thermal runaway", w zależności od tego gdzie zostanie przyłożony.
• Przygotuj niepalną powierzchnię, na której położysz gorącą dyszę (np. talerzyk lub kawałek folii aluminiowej).
• Rozładuj filament. Opcjonalnie, wykonaj cold pull.

Procedura

1. Nagrzej dyszę do 280°C (menu LCD -> Sterowanie -> Temperatura -> Dysza). Jeśli wersja firmware drukarki to 4.4.1, przejdź do menu LCD -> Ustawienia -> Temperatura -> Dysza. Nagrzanie dyszy jest niezbędne dla tego procesu!
2. Uzyskaj lepszy dostęp do dyszy, przesuwając oś ekstrudera tak wysoko, jak to możliwe. Przejdź do Menu LCD -> Sterowanie -> Ruch osi -> Ruch Z. Jeśli wersja firmware drukarki to 4.4.1, przejdź do Menu LCD -> Ustawienia -> Temperatura -> Dysza.

.

3. Przytrzymaj blok grzejny kluczem 16 mm (lub kluczem nastawnym).
4. Odkręć dyszę kluczem nasadkowym 7 mm (lub szczypcami, ale zalecamy pierwszą opcję). Zachowaj ostrożność, cały hotend jest gorący!
5. Umieść odkręconą dyszę na niepalnej powierzchni gdzieś z dala od siebie, ponieważ jest gorąca i możesz się poparzyć dotykając ją.

6. Pozostawiając hotend nagrzanym, wkręć nową dyszę w głowicę trzymając blok kluczem. Dokręć pewnie, ale nie używaj nadmiernej siły!
7. Po dokręceniu dyszy sprawdź czy we wskazanym miejscu między dyszą a blokiem jest szpara (niebieski znacznik). Więcej szczegółów poniżej.

Kontrola ostateczna

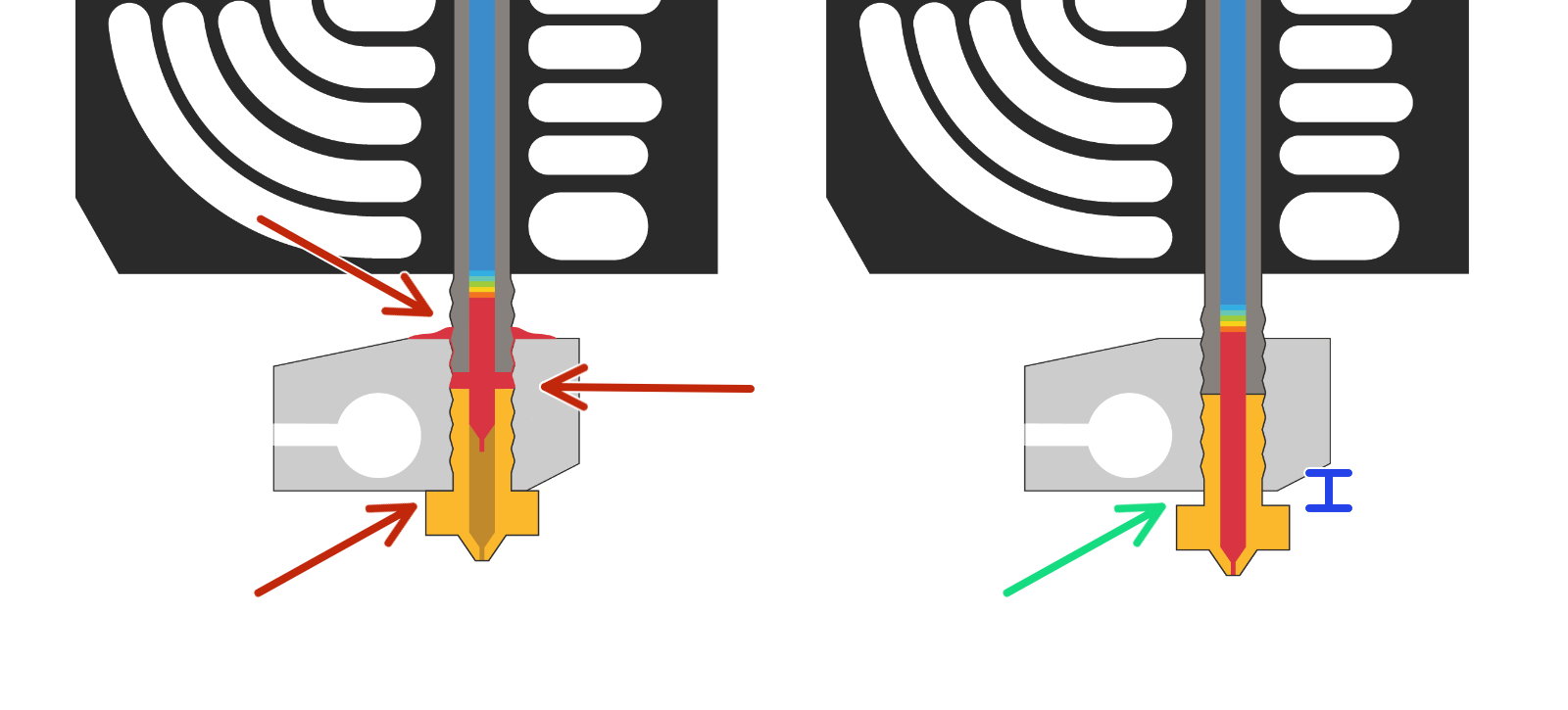

Górna płaszczyzna widocznej części dyszy musi być zawsze nieznacznie odsunięta od dolnej płaszczyzny bloku grzejnego (~0,5 mm) (niebieski znacznik/zielona strzałka). Jest to kluczowe dla dokręcenia jej do bariery cieplnej łączącej blok grzejny z radiatorem, co pozwala uszczelnić hotend. Brak odstępu może być spowodowany nieprzyleganiem dyszy do bariery cieplnej, co z kolei może doprowadzić do wyciekania filamentu i zatkania hotendu (czerwone strzałki).

Z drugiej strony zbyt duży odstęp (kilka mm) może zmienić właściwości cieplne hotendu, co może doprowadzić do problemów z osiągnięciem i utrzymaniem temperatury dyszy.
