Selftest nieudany

Selftest w Prusa CORE One sprawdza najczęściej występujące błędy podczas montażu i podłączania elektroniki. Jest pierwszym etapem Asystenta Kalibracji, który rozpoczyna się automatycznie po pierwszym włączeniu drukarki oraz po resecie ustawień fabrycznych. Po zakończeniu początkowej kalibracji, każdy etap Selftestu możesz uruchomić niezależnie z menu LCD -> Sterowanie -> Kalibracje i testy.

Jeśli drukarka stoi na niestabilnej powierzchni lub jeśli obok niej znajduje się inna pracująca drukarka 3D, może to negatywnie wpłynąć na dokładność kalibracji. Drukarka powinna być umieszczona na stabilnej powierzchni.

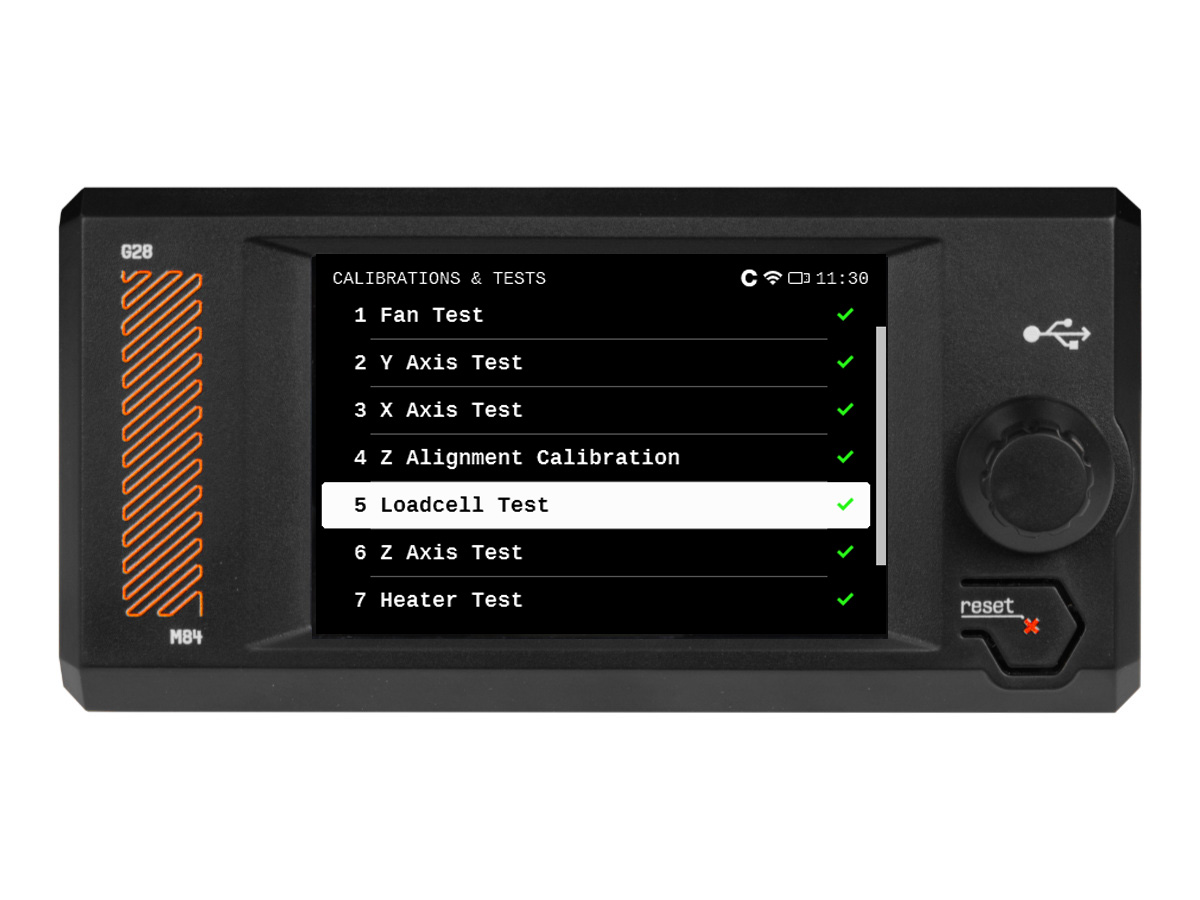

Testy wykonywane podczas Selftestu

• Test wentylatora
• Test czujnika drzwi
• Test osi Y
• Test osi X
• Kalibracja wyrównania osi Z
• Test czujnika tensometrycznego
• Test osi Z
• Test grzałek
• Osiowanie przekładni (nieobowiązkowe, przeznaczone dla zestawu)
• Kalibracja czujnika filamentu

Wyniki Selftestu

Postęp i wyniki każdego etapu są wyświetlane na ekranie w czasie rzeczywistym.

Test wentylatorów

Selftest w Prusa CORE One sprawdzi działanie wentylatora hotendu, wentylatora wydruku oraz wentylatorów komory. Jeśli któryś z tych testów nie powiedzie się, sprawdź:

• Sprawdź, czy nie ma żadnych przeszkód, które mogłyby uniemożliwić obracanie się wentylatora.
• Upewnij się, że wentylatory są prawidłowo podłączone do płytki Loveboard lub płytki rozszerzeń xBuddy.

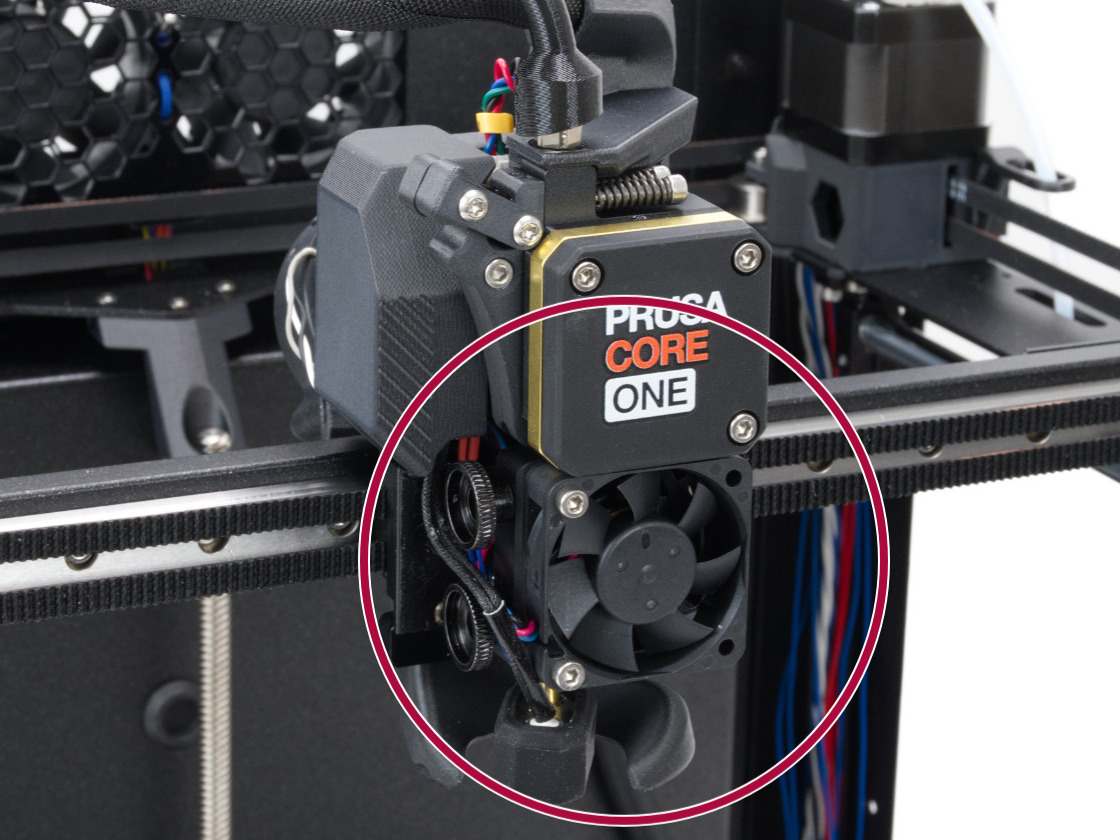

• Jeśli błąd dotyczy wentylatora hotendu, upewnij się, że jest on zainstalowany we właściwej pozycji i orientacji, tak jak na ilustracji poniżej.
• W przypadku wentylatora wydruku i wentylatorów komory, przejdź w menu drukarki do Sterowanie -> Temperatura i ustaw na 100% wentylator, który ma zostać przetestowany. Sprawdź, czy wentylator obraca się lub czy wyświetla jakieś błędy.

Zamiast komunikatu o niepowodzeniu testu Selftest drukarka może wyświetlić komunikat "Wentylator nie obraca się". Można to również uznać za niepowodzenie Selftestu.

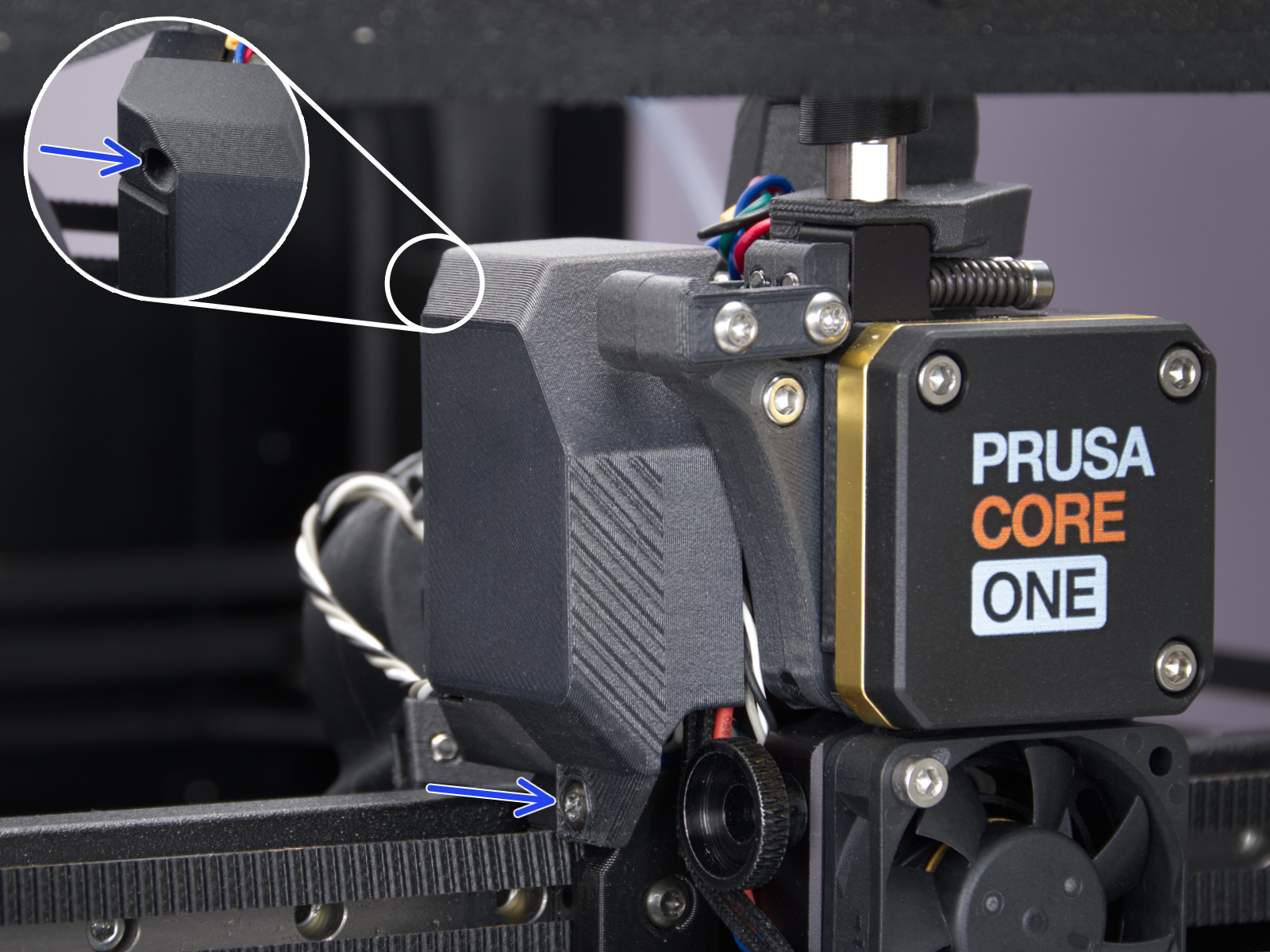

Wentylator wydruku	Wentylator hotendu

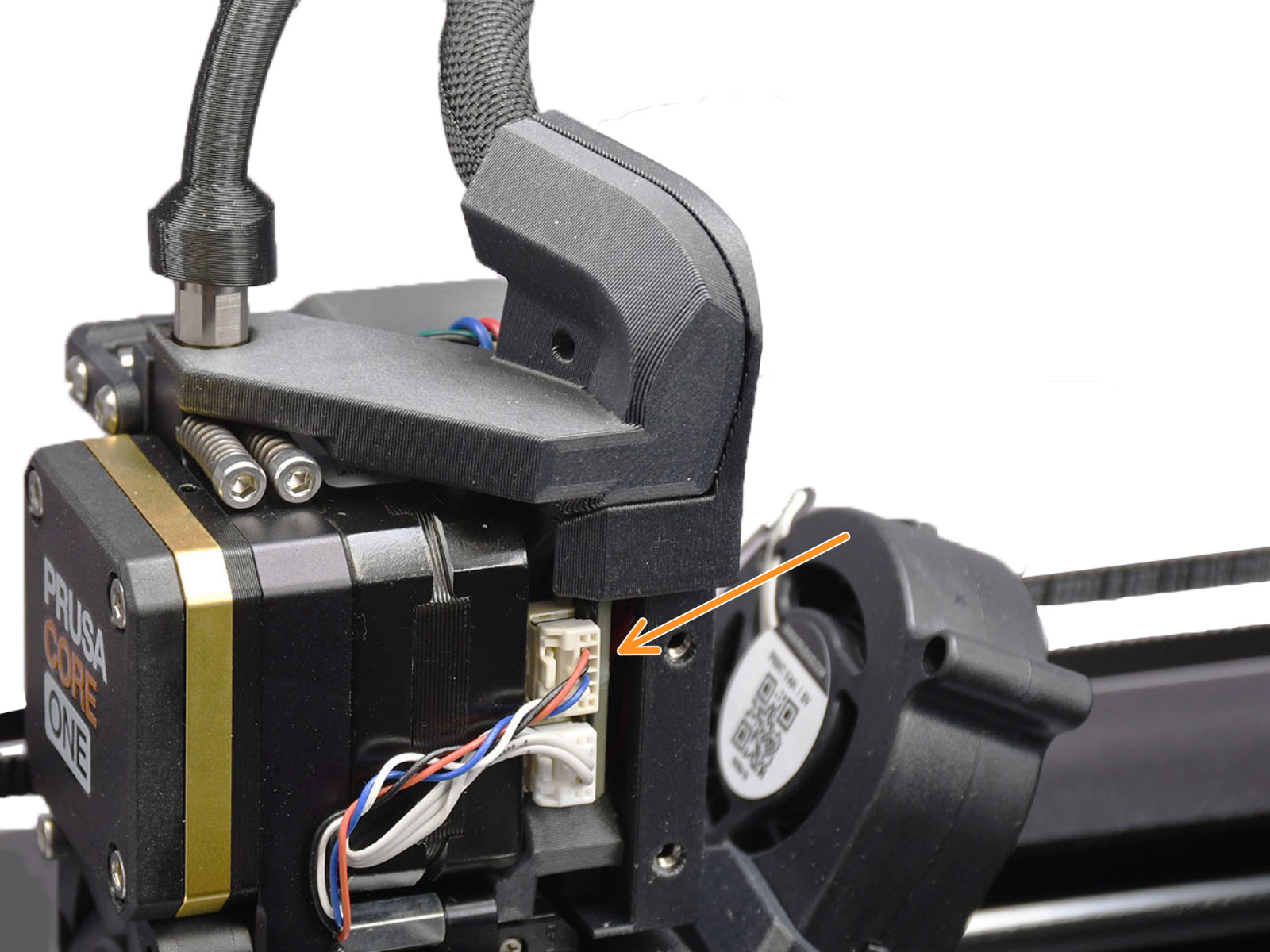

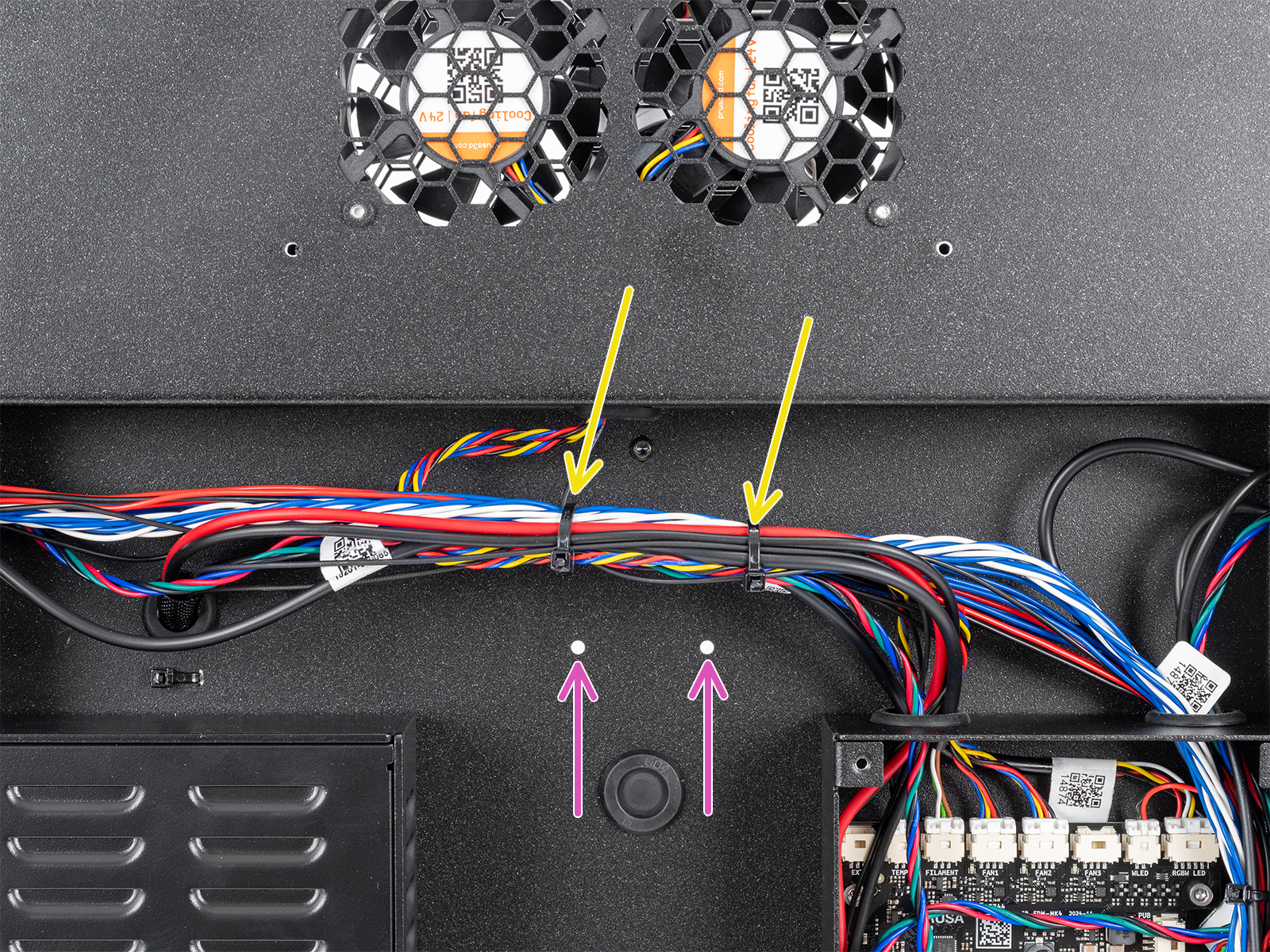

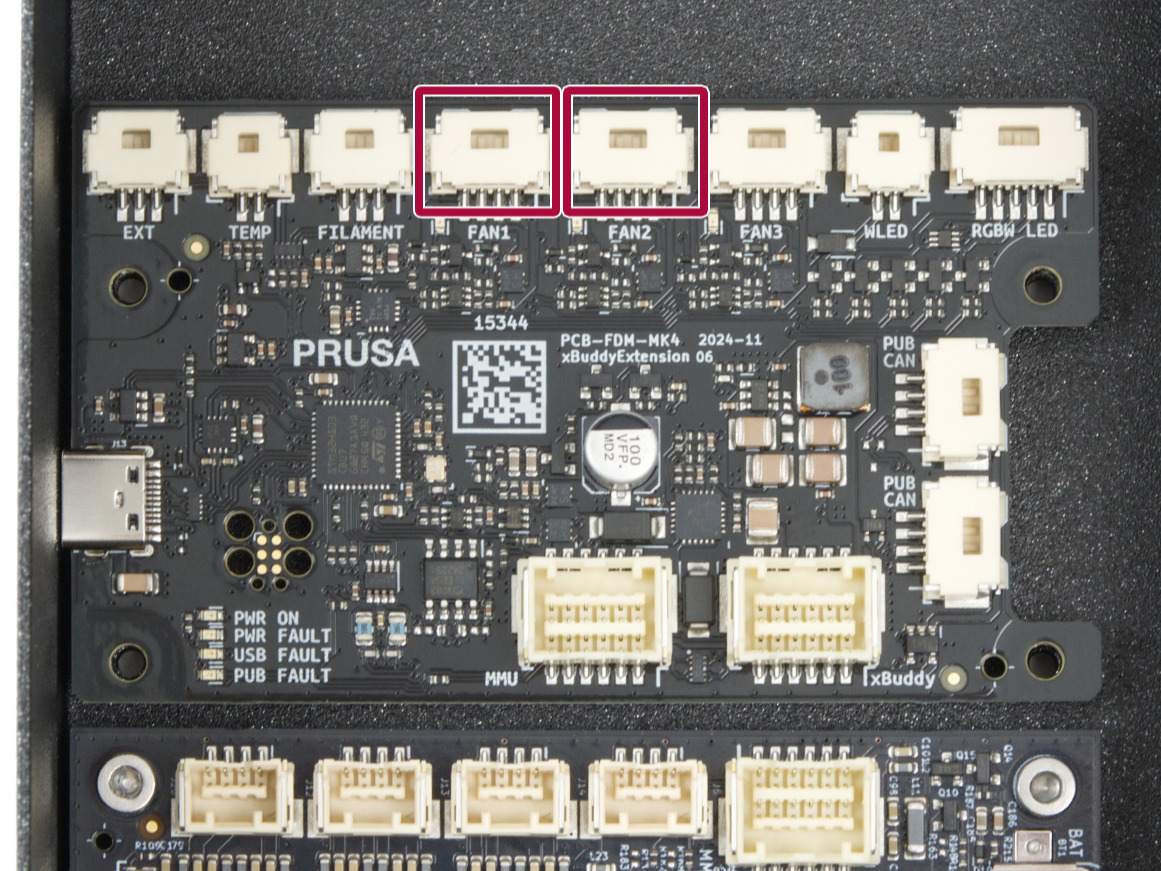

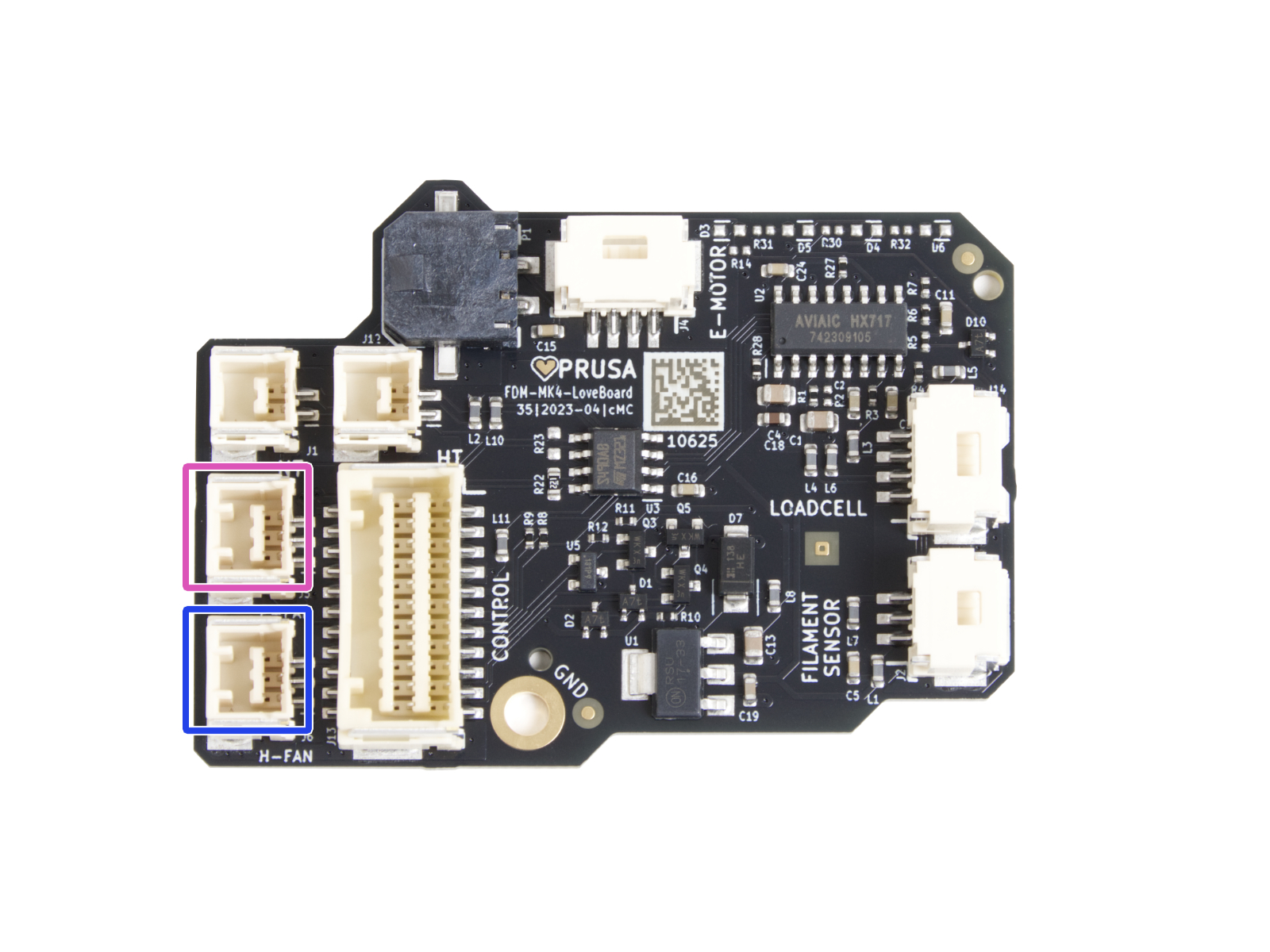

Złącza wentylatora wydruku i wentylatora hotendu	Złącza wentylatorów komory

Kalibracja czujnika drzwi

Jeśli czujnik działa inaczej niż oczekuje tego kalibracja czujnika drzwi, należy sprawdzić, czy czujnik działa. Przejdź w menu drukarki do Info -> Informacje o czujnikach -> Czujnik drzwi. Następnie spróbuj otworzyć i zamknąć drzwi i sprawdź, czy czujnik zadziałał. Jeśli drzwi nie wyzwalają czujnika, spróbuj nacisnąć zatrzask palcem.

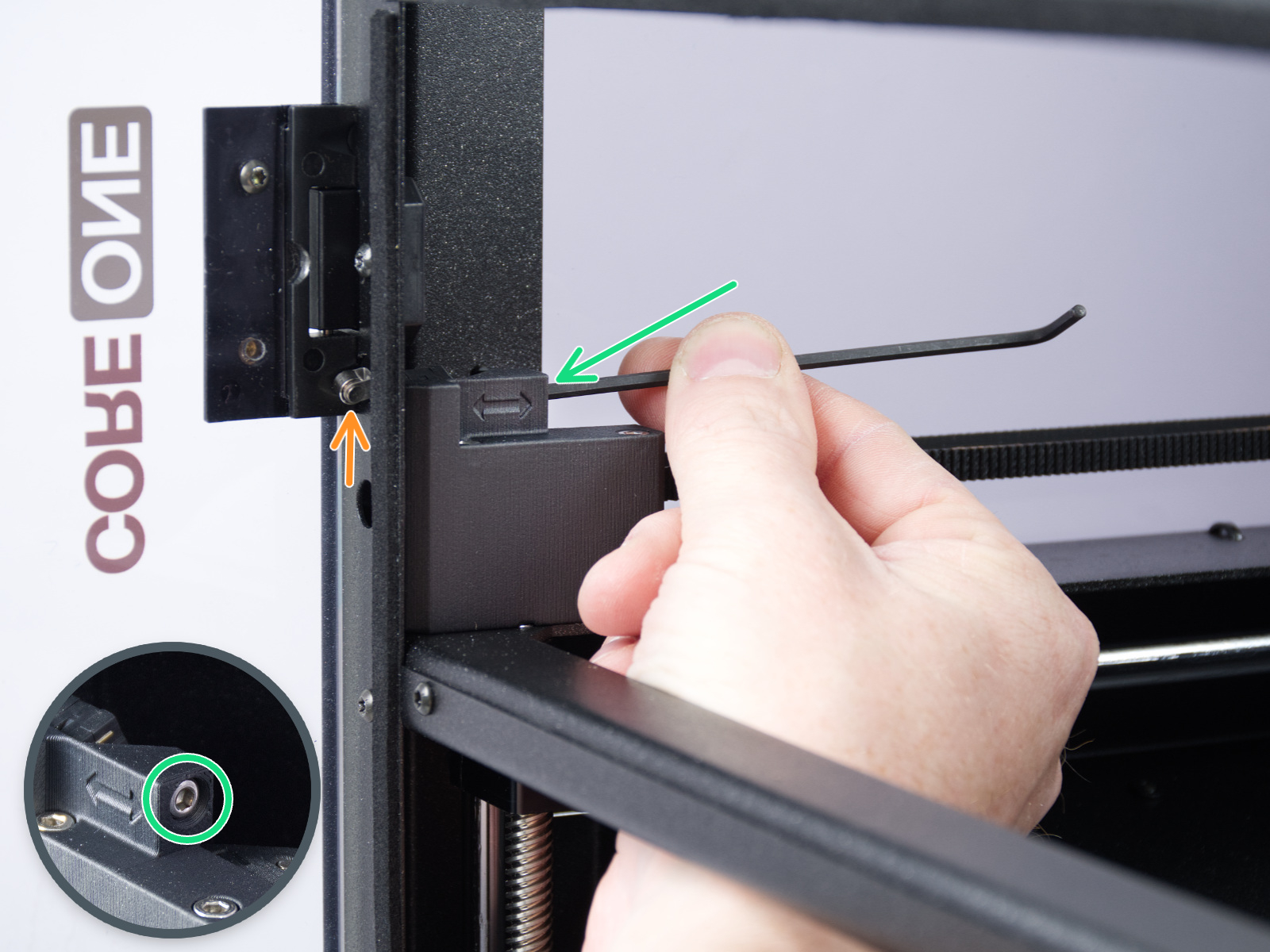

Jeśli czujnik pokazuje prawidłowy stan, wróć do kalibracji, przechodząc do Sterowanie -> Kalibracje i testy -> Czujnik drzwi, a następnie postępuj zgodnie z instrukcjami, aby dokręcić lub poluzować śruby.

W ostatniej części kalibracji drukarka wyświetli monit o wsunięcie palców między drzwiczki a ramę. Ma to na celu zapobieganie obrażeniom podczas użytkowania drukarki. Jeśli wystąpi problem z tym testem, można pozostawić drzwiczki całkowicie otwarte, aby test zakończył się pomyślnie.

Jeśli czujnik drzwi nie działa, sprawdź długość przewodu i połączenie.

Test osi Y i X

Drukarka może określić, czy komponenty poruszają się prawidłowo wzdłuż każdej osi.

W przypadku problemów z osią X lub Y upewnij się, że nic nie przeszkadza w ich ruchu oraz wyreguluj naprężenie pasków.

Przetestuj również ruch osi drukarki przy tymczasowo wyłączonych silnikach krokowych (menu LCD -> Sterowanie -> Wyłącz silniki), przesuwając je ręcznie wzdłuż obu przekątnych XY.

Przesuń oś X do przodu CoreXY i sprawdź, czy obie strony dotykają przednich ograniczników w tym samym czasie. Jeśli boki nie są wyrównane, ale paski mają prawidłowe naprężenie, wykonaj następującą procedurę:

1. Całkowicie poluzuj paski. Uważaj, aby podczas demontażu nakrętki kwadratowe nie wypadły z plastikowych części.
2. Sprawdź, która strona przylega do przedniego ogranicznika (z tej strony pasek jest ciaśniejszy), a która musi być dociskana, aby dotknąć ogranicznika (z tej strony pasek jest luźniejszy).
3. Umieść klucz uniwersalny lub inny przedmiot o podobnej grubości między ciaśniejszą stroną a przednim ogranicznikiem. Delikatnie pociągnij luźną stronę, aby skorygować przekoszenie.
4. Sprawdź ponownie wyrównanie i powtórz w razie potrzeby. Jeśli ciasna i luźna strona zamieniły się miejscami, powtórz proces z drugiej strony, ale użyj mniejszej siły.
5. Ponownie zamocuj paski.
6. W przypadku błędów osi Y sprawdź, czy przewód bocznego czujnika filamentu nie blokuje ruchu.

Jeśli problem nadal występuje, zajrzyj do otworów inspekcyjnych w plastikowych częściach pod silnikami CoreXY, w których widoczne są zębate koła pasowe. Upewnij się, że są one ustawione we właściwym kierunku, oba wkręty ustalające są mocno dokręcone, a jeden z nich jest dokręcony do płaskiej części wałka.

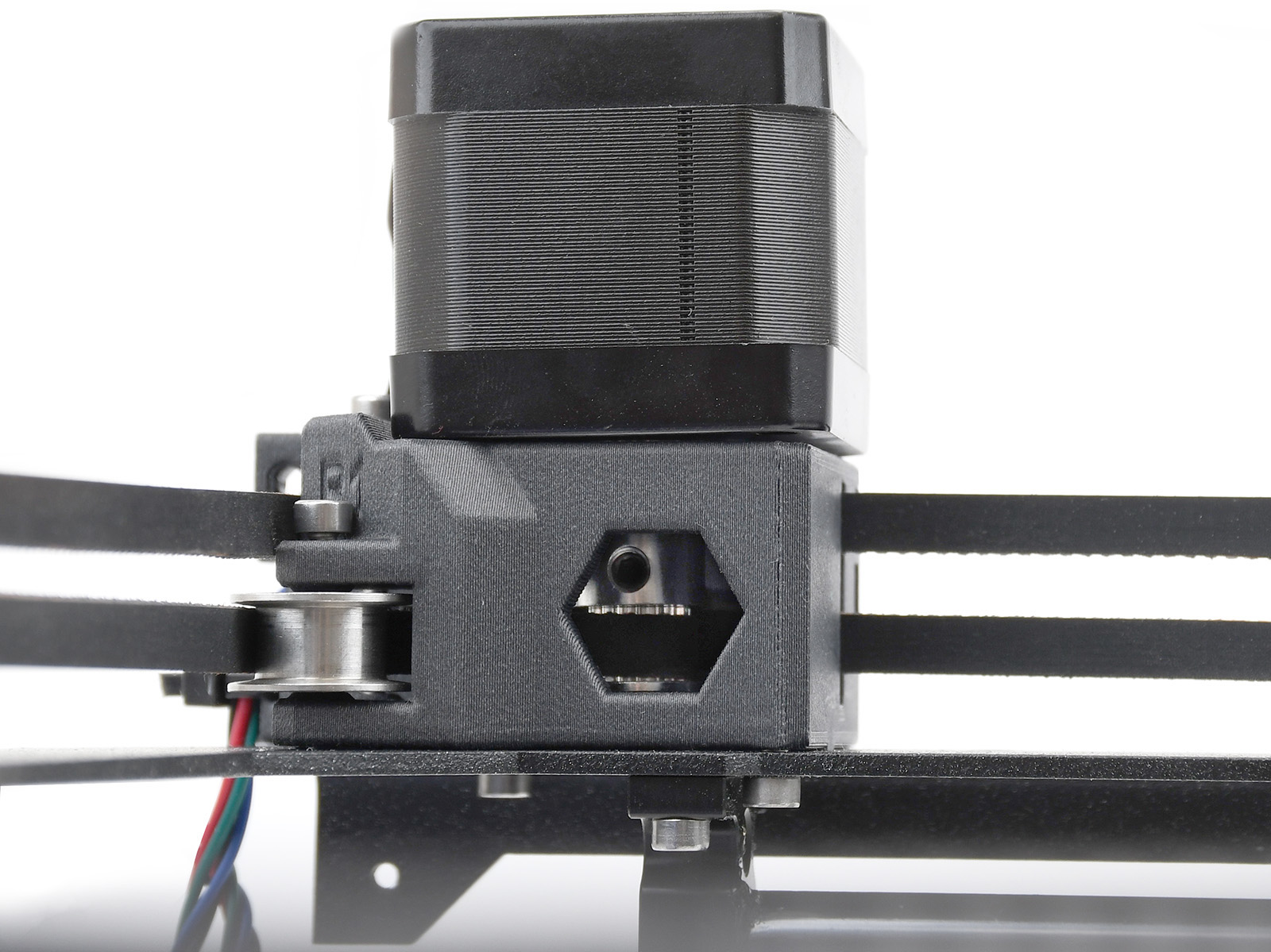

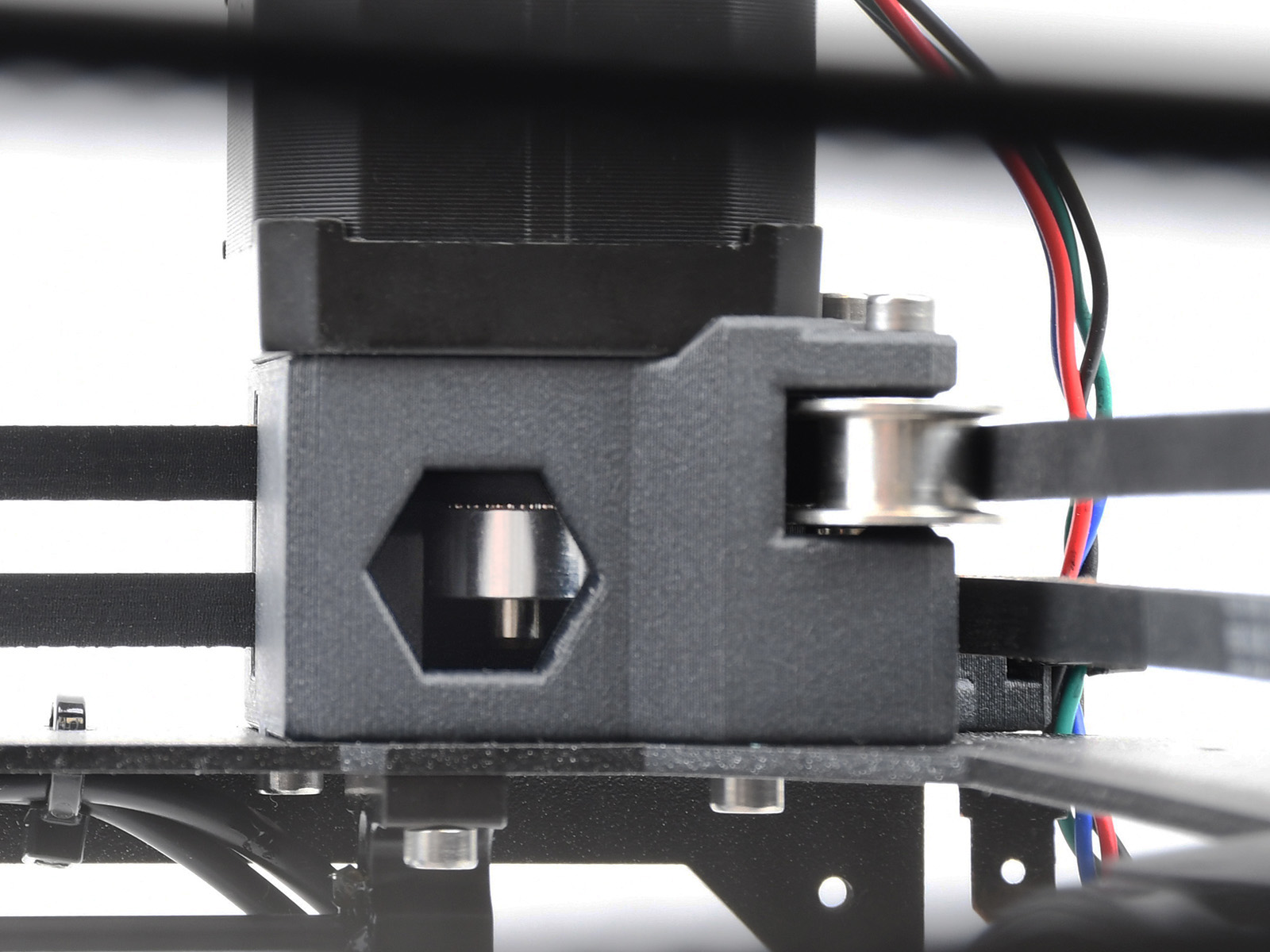

Koło pasowe silnika osi Y	Koło pasowe silnika osi X

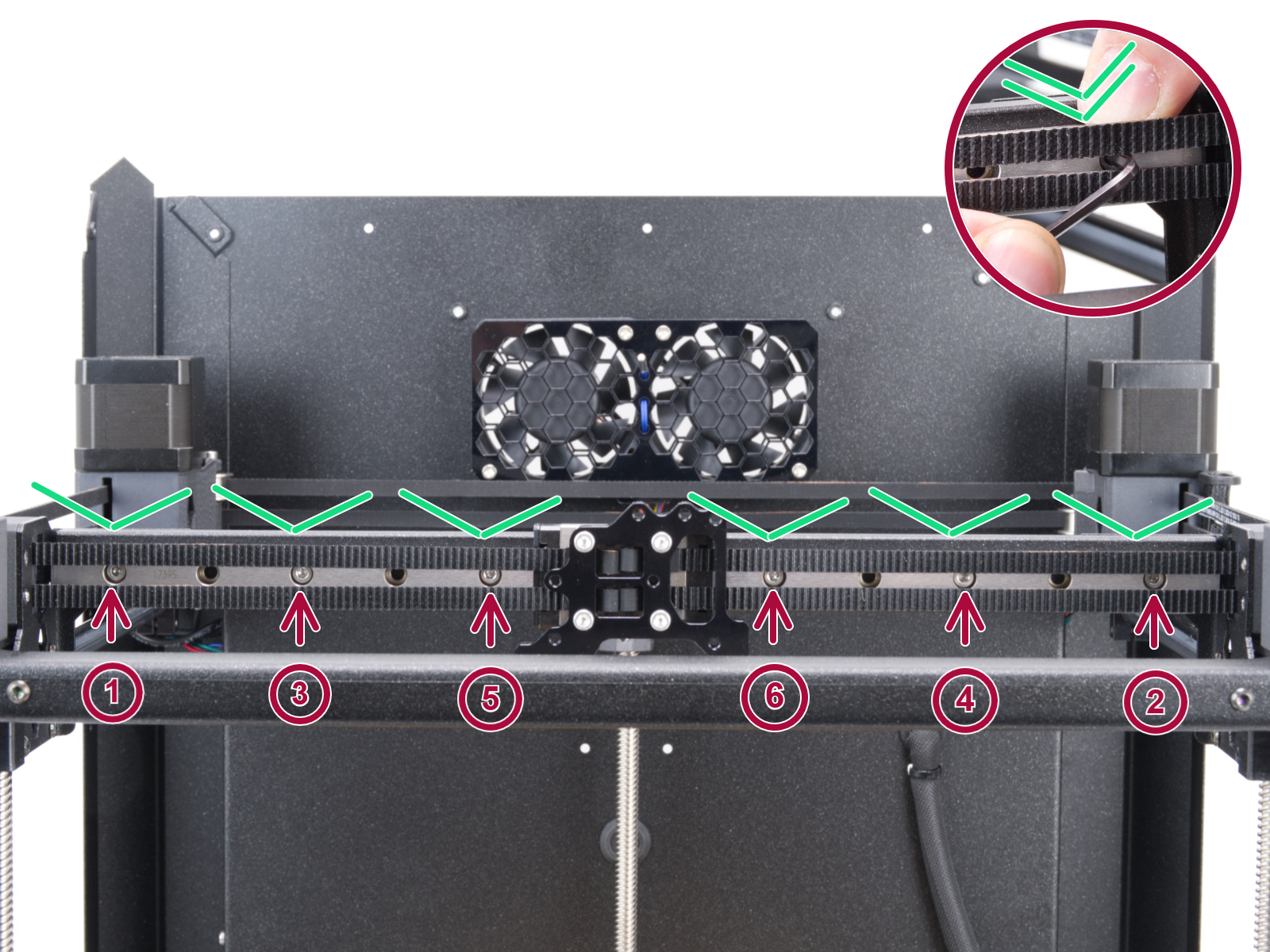

Jeśli żadna z powyższych wskazówek nie rozwiązuje problemu, należy lekko poluzować sześć śrub mocujących prowadnicę liniową osi X (o jeden do dwóch obrotów), opuścić ją i ponownie dokręcić śruby w odpowiedniej kolejności.

Kalibracja wyrównania osi Z

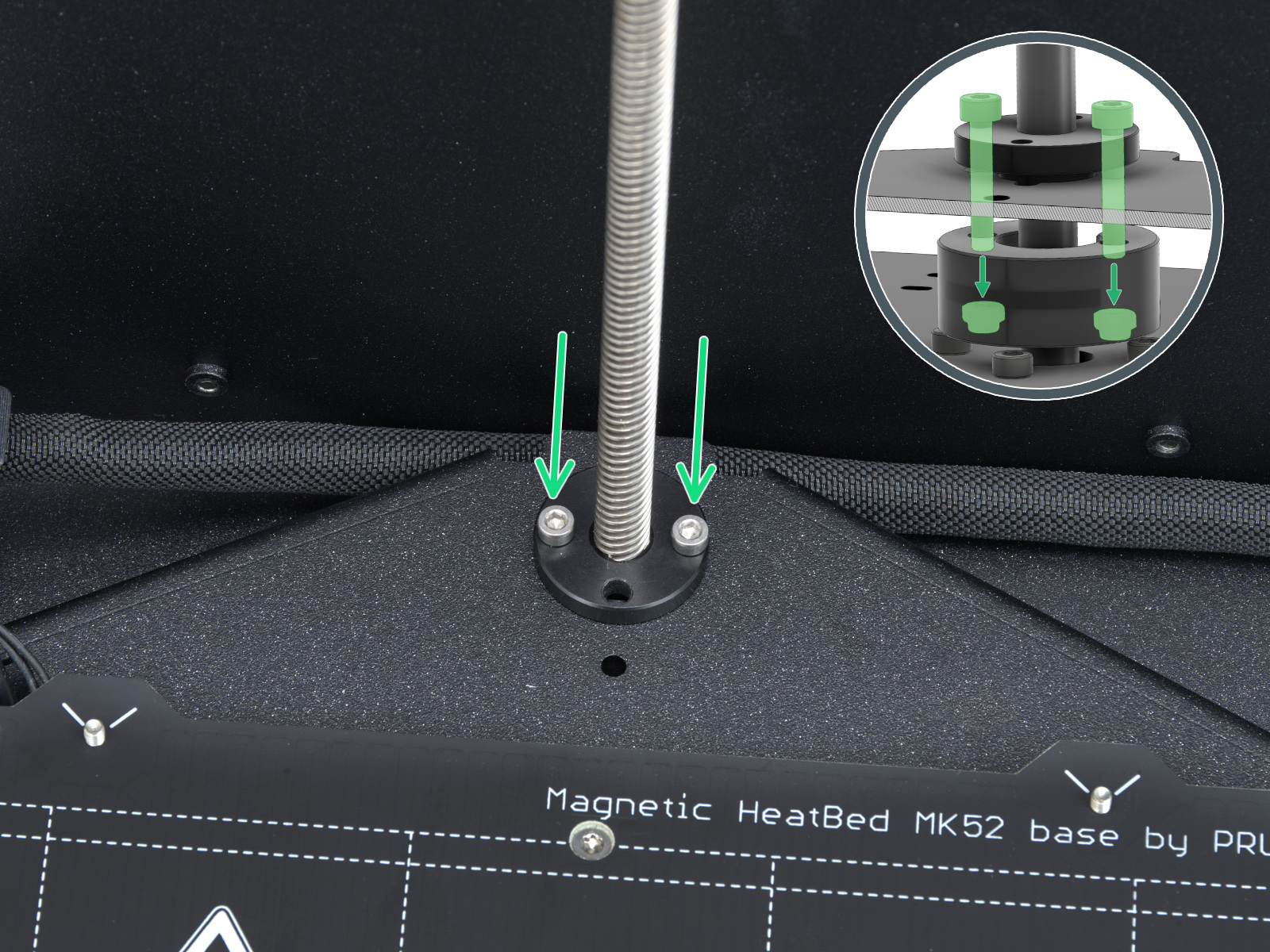

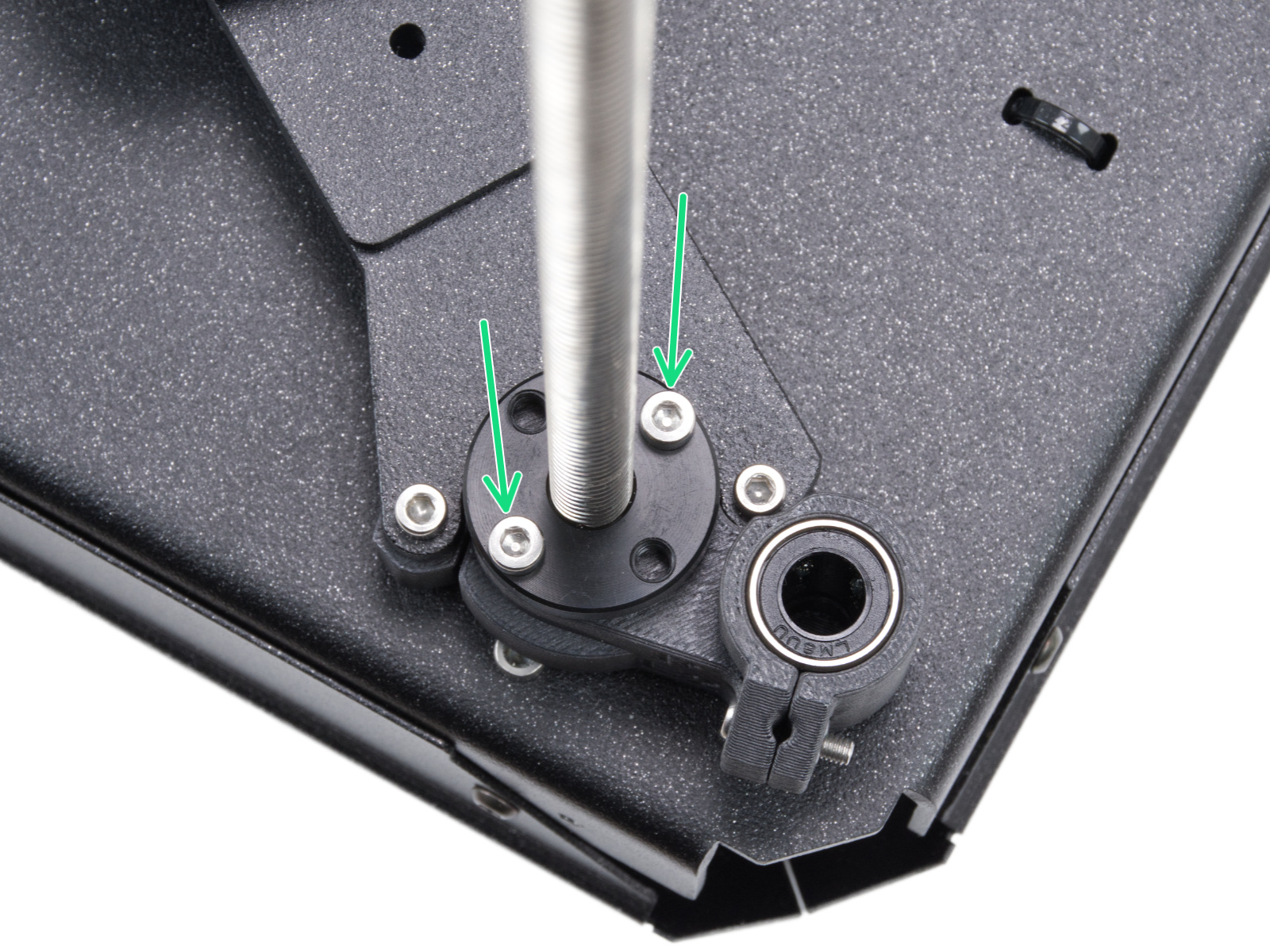

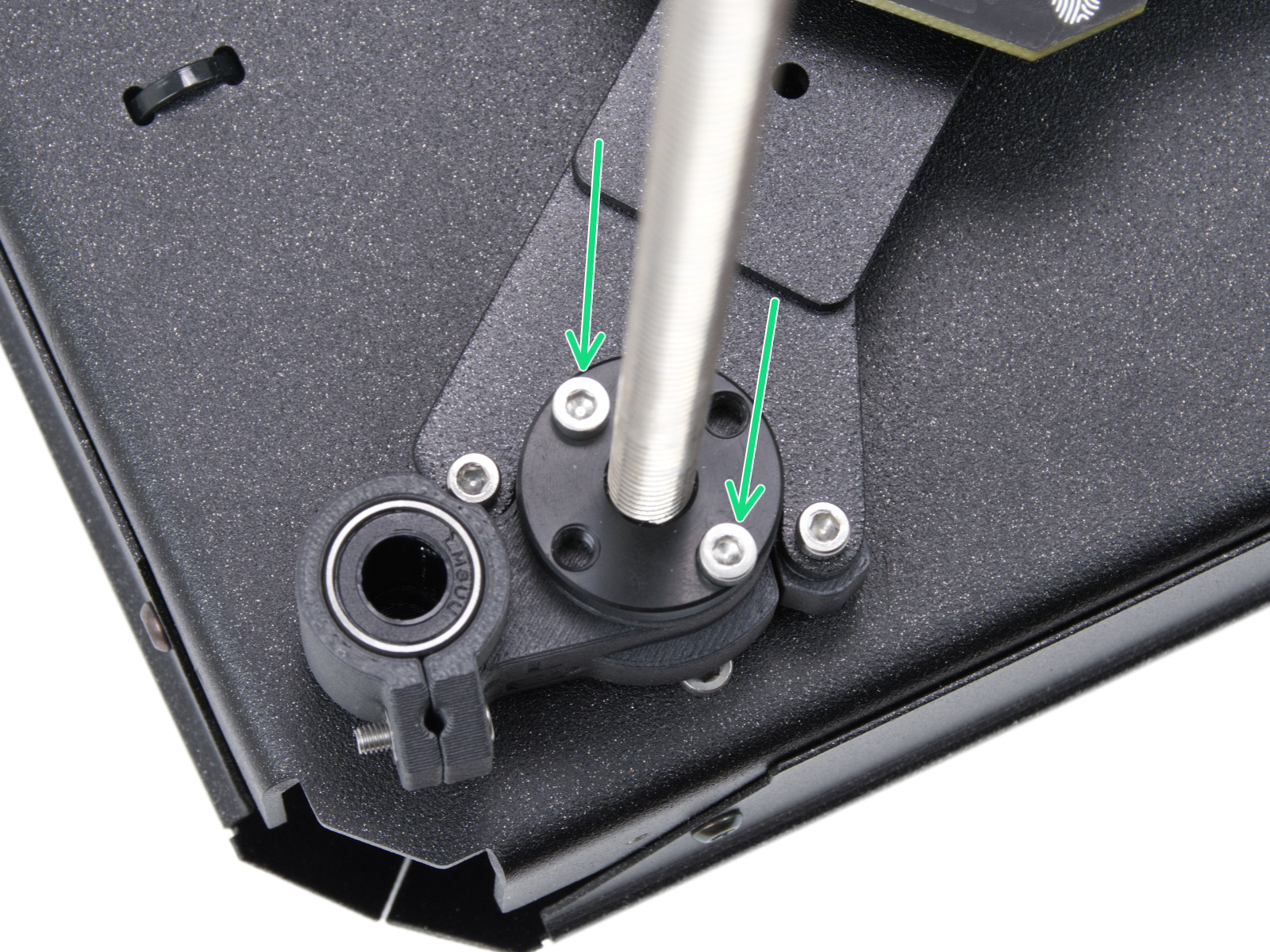

Ta część kalibracji spowoduje ruch wszystkich trzech silników osi Z, aby wypoziomować stół grzewczy. Jeśli ten test zwróci błąd, sprawdź nakrętki trapezowe na prętach gwintowanych. W tym celu opuść stół do najniższego położenia z menu Sterowanie -> Ruch osi -> Ruch Z lub obracając pręty gwintowane silników osi Z. Odkręć i wyjmij śruby wskazane na ilustracji poniżej. Obracaj nakrętkę, aby przeszła przez całą długość pręta gwintowanego i sprawdź, czy ruch jest płynny. Mając nakrętkę nadal luźną, wyłącz drukarkę i spróbuj ręcznie obracać pręt gwintowany silnika, aby sprawdzić, czy ruch jest swobodny.

Lewa nakrętka trapezowa	Tylna nakrętka trapezowa	Prawa nakrętka trapezowa

Test czujnika tensometrycznego

Poprawnie funkcjonujący czujnik tensometryczny ma fundamentalne znaczenie dla działania drukarki Prusa CORE One, aby wykryć, że dysza znajduje się wystarczająco blisko płyty stalowej służącej za powierzchnię druku i uniknąć uszkodzeń, które mogłyby zostać spowodowane przez dyszę wbijającą się w tę powierzchnię.

• Upewnij się, że czujnik tensometryczny jest prawidłowo podłączony do płytki LoveBoard.
• Upewnij się, że powierzchnia, na której stoi drukarka, jest stabilna: jakakolwiek forma wibracji przenoszona na powierzchnię pod drukarką lub nie w pełni stabilna powierzchnia może spowodować fałszywy odczyt z czujnika tensometrycznego, powodując negatywny wynik Selftestu.

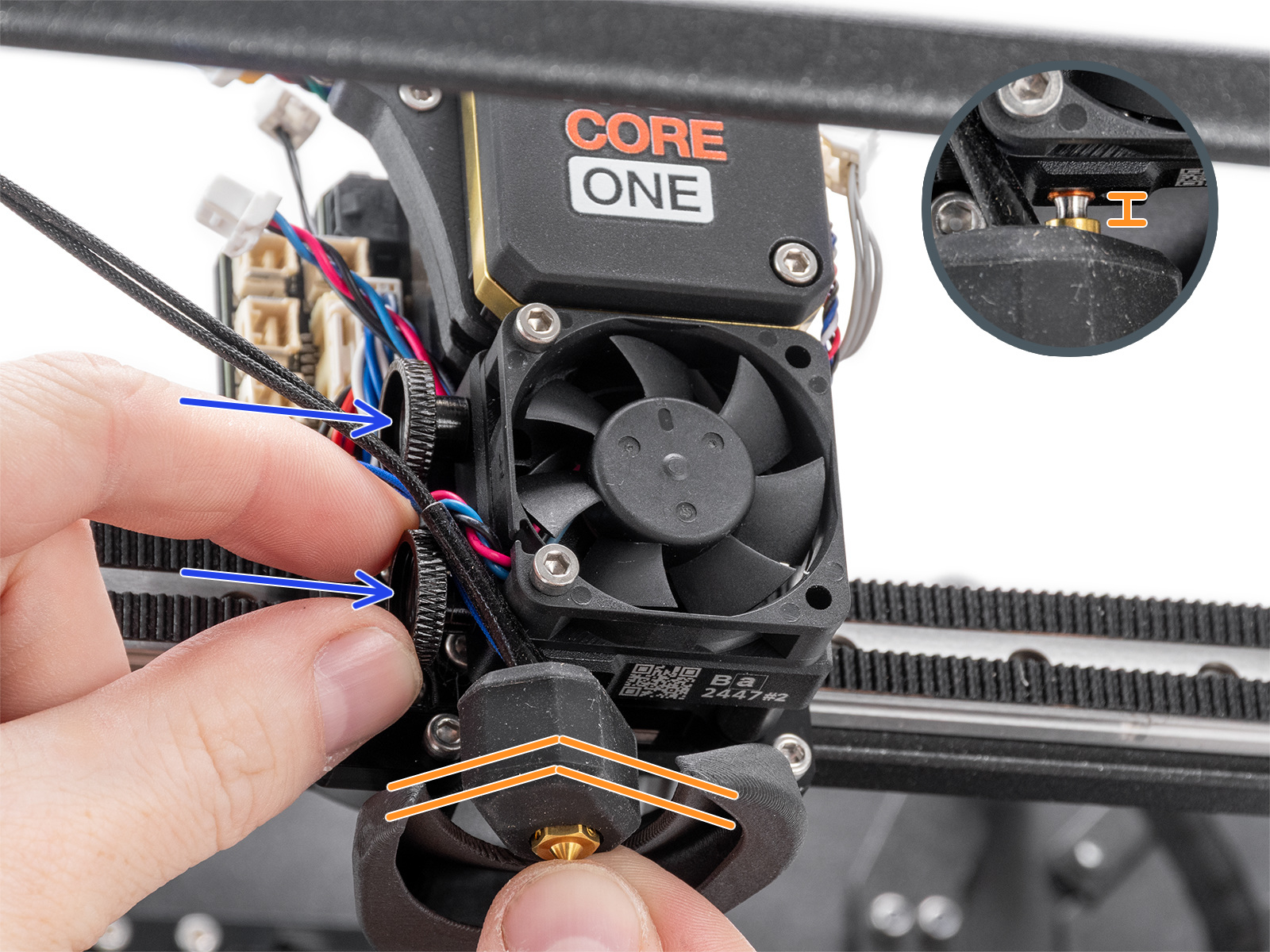

• Sprawdź, czy hotend jest prawidłowo zamocowany, wsunięty do końca i nie ma możliwości poruszania się.

Test grzałek

Selftest może wykryć usterkę elementu grzewczego oraz określić, który jest uszkodzony.

Nagrzej element, który zwrócił błąd podczas Selftestu w menu LCD -> Sterowanie -> Temperatura i sprawdź, czy błąd występuje ponownie. Jeśli tak, powinien mu towarzyszyć kod QR, który przekierowuje do artykułu opisującego sposób usunięcia tego konkretnego błędu.

Czujnik filamentu

Prusa CORE One jest wyposażona w dwa czujniki filamentu: pierwszy znajduje się z boku, blisko wejścia rurki PTFE, przez którą podawany jest filament. Drugi znajduje się w Nextruderze.

Oba czujniki filamentu są niezbędne do prawidłowego wycofania filamentu. Gdy czujnik boczny wykryje, że filament się skończył, zostanie on w odpowiednim czasie cofnięty.

Drukarka wyświetla monit o wsunięcie filamentu do ekstrudera w celu przetestowania czujników, a ich stan jest wyświetlany na dole ekranu. Jeśli którykolwiek z czujników nie zostanie wyzwolony:

• Upewnij się, że czujnik filamentu ekstrudera jest prawidłowo podłączony do płytki Loveboard.

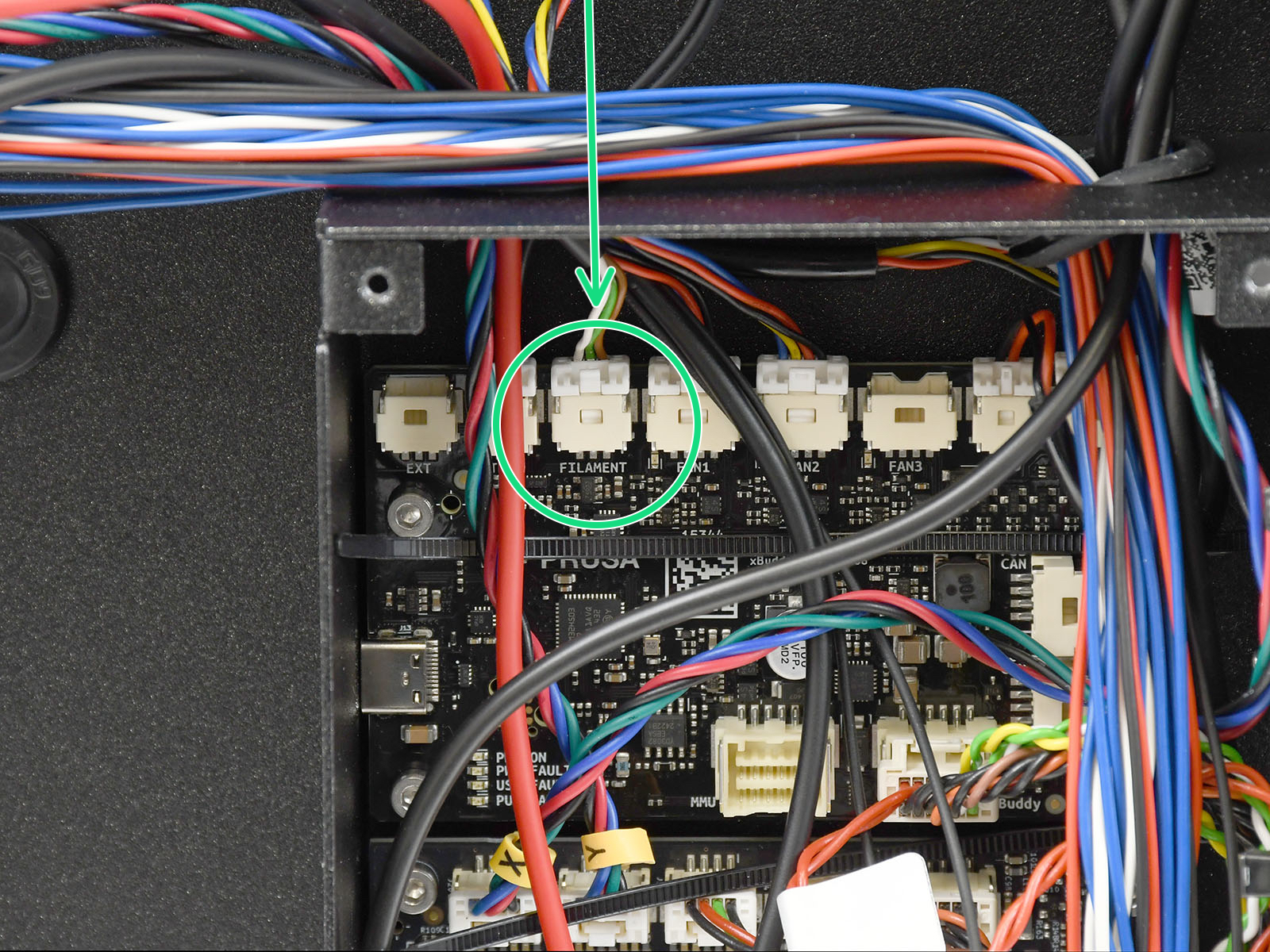

• Upewnij się, że boczny czujnik filamentu jest prawidłowo podłączony do płytki rozszerzeń xBuddy extension.
• Sprawdź czy przewód bocznego czujnika filamentu nie jest uszkodzony.
• Jeśli boczny czujnik nie działa prawidłowo, sprawdź, czy dźwignia nie jest zbyt mocno dokręcona.
