3. Préparation de l'imprimante

Menu

3. Préparation de l'imprimante

3. Préparation de l'imprimante
Pertinent pour:
Dernière mise à jour 18 days ago
3. Préparation de l'imprimante
 Difficulté
Modéré
 Étapes
43
 Langues disponibles
ENCSPLDEESITJA
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre

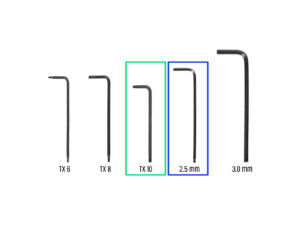

Pour ce chapitre, veuillez préparer :
Clé Torx TX 10
Clé Allen de 2,5 mm
Une boîte en carton à utiliser comme protection du plateau chauffant lors du montage. Astuce : vous pouvez utiliser la boîte de Prusament livrée avec votre imprimante.
Variante B - Assemblage du faisceau de câbles du Nextruder
Variante B - Assemblage du faisceau de câbles du Nextruder
Variante B - Assemblage du faisceau de câbles du Nextruder
Variante B - Assemblage du faisceau de câbles du Nextruder
À l'aide de la clé T10, desserrez les deux vis marquées à l'intérieur du Nextruder.
Accrochez les ouvertures en trou de serrure de la plaque flexible du faisceau de câbles sur les têtes de vis.
Assurez-vous que la partie du faisceau avec le câble et le connecteur est orientée vers le haut de l'extrudeur ; comme on le voit sur la photo.
Le faisceau de câbles doit être installé exactement de la même manière que sur la photo ; avec le câble en haut et le tube PTFE semi-transparent en bas.
Variante B - Assemblage du faisceau de câbles du Nextruder
Variante B - Assemblage du faisceau de câbles du Nextruder
Variante B - Assemblage du faisceau de câbles du Nextruder
Variante B - Assemblage du faisceau de câbles du Nextruder

Tirez la ligne flexible vers le haut afin que les vis s'engagent dans la partie la plus étroite des ouvertures en trou de serrure.

Vérifiez que les deux vis sont engagées.
Pendant que les vis se trouvent dans les parties les plus étroites des ouvertures, serrez-les à l'aide de la clé T10.
Vérifiez que la partie flexible du faisceau de câbles est maintenue fermement contre le corps de l'extrudeur.
Préparation de l'imprimante
Préparation de l'imprimante
Préparation de l'imprimante
Désormais, la configuration est la même à la fois pour la Variante A et la Variante B.
Rappel : Pour manipuler l'imprimante, saisissez toujours les poignées des deux côtés de l'imprimante. Ne soulevez pas l'imprimante par les profilés aluminium ou les profilés en tôle situés sur le dessus.
Dans les étapes suivantes, nous travaillerons avec des outils et installerons l'extrudeur au-dessus du plateau chauffant, il est recommandé de le protéger contre tout dommage éventuel. Une boîte de Prusament vide peut servir à cet effet.
Placez la boîte en carton vide approximativement sur la partie centrale avant du plateau chauffant.
Déplacez l'assemblage de l'axe X jusqu'à l'avant de l'imprimante.
Déplacez le X-carriage approximativement au centre de l'axe X.
Installation de l'extrudeur : préparation des pièces
Installation de l'extrudeur : préparation des pièces
Installation de l'extrudeur : préparation des pièces
Installation de l'extrudeur : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Assemblage de l'extrudeur mono-outil (1x)
En raison des tests minutieux de chaque imprimante avant son expédition, il peut y avoir un petit résidu de filament sur la buse de l'extrudeur.
Du corps de l'extrudeur, retirez les 4 vis M3x12b (à tête fraisée) et mettez-les de côté. Vous en aurez besoin à l'étape suivante.
Installation de l'extrudeur
Installation de l'extrudeur
Installation de l'extrudeur
Installation de l'extrudeur
Retirez le x-carriage-cover du X-carriage.
Par l'arrière du X-carriage, fixez l'assemblage de l'extrudeur au X-carriage. Voir la bonne orientation de l'extrudeur.
Tenez l'extrudeur et fixez-le en insérant et en serrant deux vis M3x12b dans les trous de vis supérieurs. Ne serrez pas complètement les vis pour le moment !
Fixation de l'extrudeur
Fixation de l'extrudeur
Fixation de l'extrudeur
Fixation de l'extrudeur
Insérez et serrez deux vis M3x12b dans les trous inférieurs du X-carriage pour fixer l'assemblage de l'extrudeur. Ne serrez pas complètement les vis pour le moment !
Serrez complètement les quatre vis en diagonalepour fixer l'assemblage de l'extrudeur.
Remettez le x-carriage-cover en place sur le X-carriage. Vous devez sentir un léger "clic" pour vous assurer que le cache s'adapte à la pièce.
Retirez la boîte en carton de Prusament du plateau chauffant.
Guidage du câble de l'extrudeur
Guidage du câble de l'extrudeur
Guidage du câble de l'extrudeur
Guidez librement le faisceau de câbles de l'extrudeur avec le tube PTFE par dessus l'imprimante vers l'arrière.
Retournez l'imprimante de manière à ce que le côté du bloc d'alimentation soit face à vous.
Localisez le profilé métallique long (tch-mounting-insert) à l'arrière du profilé supérieure. Il comporte cinq ouvertures filetées.
Il y a une vis dans le long profilé métallique qui fixe la pièce pendant le transport. À l'aide de la clé Allen, retirez la vis du profilé. Gardez-la comme pièce de rechange.
Fixation du câble de l'extrudeur
Fixation du câble de l'extrudeur
Fixation du câble de l'extrudeur
Localisez le profilé métallique long (tch-mounting-insert) à l'arrière du profilé supérieure. Il comporte cinq ouvertures filetées.
Placez le xl-dock-cable-router sur la tôle inférieure sous le profilé aluminium.
Une vis dépasse du xl-dock-cable-router. La vis doit être fixée à la troisième ouverture filetée sur le profilé métallique long. Regardez à travers la tôle arrière pour vérifier si le support de câble est aligné avec la bonne ouverture.
Poussez la clé Allen de 2,5 mm à fond dans un trou (en bas à gauche du schéma) de la tôle arrière ainsi qu'à travers la pièce en plastique jusqu'à atteindre la vis. Serrez-la.
Le dock est un ajustement serré, la vis doit donc être serrée très fort.
Guidage du tube PTFE de l'extrudeur
Guidage du tube PTFE de l'extrudeur
Il y a un capteur de filament latéral sur le côté de l'imprimante. Insérez le tube PTFE libre de l'extrudeur jusqu'au fond du trou supérieur de la pièce.
Tirez doucement le tube PTFE en arrière, cela poussera le collet noir dans le capteur de filament latéral et verrouillera le tube.
Versions de support de l'antenne Wi-Fi
Versions de support de l'antenne Wi-Fi
Versions de support de l'antenne Wi-Fi
Le connecteur d'antenne est préparé par le fabricant :
Version A : le support d'antenne Wi-FI se trouve sur le côté Continuez à l'étape suivante.
Le connecteur d'antenne est à assembler par vos soins :
Version B : le support d'antenne Wi-Fi est au milieu. Veuillez passer à Version B : Connexion du câble de l'extrudeur.
Version A : Connexion du câble de l'extrudeur
Version A : Connexion du câble de l'extrudeur
Version A : Connexion du câble de l'extrudeur
Version A : Connexion du câble de l'extrudeur
Localisez le xl-rear-cable-management-plug (cache) à l'arrière de l'imprimante.
Desserrez légèrement les deux vis du cache. Inutile de les retirer complètement. Poussez le cache vers la droite et retirez-le de l'imprimante.
Connectez le câble de l'extrudeur au connecteur supérieur étiqueté DWARF 1.
Fixez le cache des connecteurs aux vis. Poussez-le complètement vers la droite et serrez les vis.
Version B : Installation de l'antenne Wi-Fi : préparation de l'antenne
Version B : Installation de l'antenne Wi-Fi : préparation de l'antenne
Version B : Installation de l'antenne Wi-Fi : préparation de l'antenne
Version B : Installation de l'antenne Wi-Fi : préparation de l'antenne
Retirez l'écrou avec les rondelles du connecteur de l'antenne.
Le connecteur de l'antenne est préparé.
La dernière version du connecteur a une rondelle plus épaisse. Nous n'en avons plus besoin. Vous pouvez la jeter.
Insérez le connecteur de l'antenne dans le trou de même forme dans le Wi-Fi-antenna-holder.
Version B : Connexion du câble de l'extrudeur
Version B : Connexion du câble de l'extrudeur
Version B : Connexion du câble de l'extrudeur
Localisez le xl-rear-cable-management-plug (cache) à l'arrière de l'imprimante.
Desserrez légèrement les deux vis du cache. Inutile de les retirer complètement. Poussez le cache vers la droite et retirez-le de l'imprimante.
Desserrez les quatre vis fixant le capot de l'électronique. Retirez le couvercle.
Connectez le câble du premier dock (du côté droit) à l'emplacement supérieur étiqueté DWARF 1.
Version B : Installation du support de l'antenne Wi-Fi
Version B : Installation du support de l'antenne Wi-Fi
Version B : Installation du support de l'antenne Wi-Fi
Version B : Installation du support de l'antenne Wi-Fi
Poussez le câble de l'antenne à travers l'ouverture du cache-câble (tôle métallique) et guidez-le derrière le cache jusqu'au boîtier électronique.
Fixez le support de l'antenne sur les vis et poussez le cache vers la gauche. Serrez les vis.
Connectez l'antenne à l'emplacement approprié sur la carte XL Buddy.
Version B : Installation de l'antenne Wi-Fi
Version B : Installation de l'antenne Wi-Fi
Version B : Installation de l'antenne Wi-Fi
Version B : Installation de l'antenne Wi-Fi
Localisez le connecteur de l'antenne Wi-Fi au milieu de l'imprimante.
Vissez l'antenne Wi-Fi sur le connecteur d'antenne. L'antenne peut être tournée et pliée dans deux directions.
Nous vous recommandons de pointer l'antenne vers le haut.
Versions d'assemblage de support de bobine
Versions d'assemblage de support de bobine
Versions d'assemblage de support de bobine
Pour aggraver les choses, nous avons un nouveau support de bobine pour vous.
Versions :
Version A : Support de bobine imprimé
Avez-vous cela ? Continuez à l'étape suivante.
Version B : Support de bobine moulé par injection
Avez-vous cela ? Veuillez passer à l'étape Version B : Assemblage du support de bobine : préparation des pièces.
Version A : Assemblage du support de bobine : ajustement de l'écrou
Version A : Assemblage du support de bobine : ajustement de l'écrou
Version A : Assemblage du support de bobine : ajustement de l'écrou
Tournez délicatement l'imprimante de sorte que le côté avec l'antenne Wi-Fi et le capteur de filament latéral soit face à vous.
Insérez l'écrou M5nEs dans le profilé de support avant (avec le cache en plastique orange). Insérez d'abord le côté avec le ressort (plaque métallique), puis poussez l'écrou à l'intérieur.
L'écrou M5nEs est libre de se déplacer, vous pouvez ajuster la position comme vous le souhaitez. Mais n'oubliez pas que l'écrou doit être légèrement enfoncé pour être déplacé en douceur. Quoi qu'il en soit, nous recommandons approximativement la même position que celle que vous pouvez voir sur l'image.p
Version A : Assemblage du support de bobine
Version A : Assemblage du support de bobine
Version A : Assemblage du support de bobine
Version A : Assemblage du support de bobine
Insérez la spool-holder-base dans le spool-holder-slider et poussez-la un peu à travers la pièce.
Fixez le support de bobine au spool-holder-mount.
Insérez la vis M5x85 dans l'assemblage du support de bobine.
Version A : Montage de l'assemblage du support de bobine
Version A : Montage de l'assemblage du support de bobine
Fixez l'assemblage du support de bobine à l'écrou M5nEs dans le profilé. Notez qu'il y a une saillie sur le spool-holder-mount, qui doit s'insérer dans la rainure du profilé.
Serrez l'assemblage du support de bobine.
Ne pas utiliser le support de bobine comme une poignée !
Version B : Assemblage du support de bobine : ajustement de l'écrou
Version B : Assemblage du support de bobine : ajustement de l'écrou
Version B : Assemblage du support de bobine : ajustement de l'écrou
Tournez délicatement l'imprimante de sorte que le côté avec le capteur de filament latéral soit face à vous.
Insérez l'écrou M4nEs dans le profilé de support avant (avec le cache en plastique orange). Insérez d'abord le côté avec le ressort (plaque métallique), puis poussez l'écrou à l'intérieur.
L'écrou M4nEs est libre de se déplacer, vous pouvez ajuster la position comme vous le souhaitez. Mais n'oubliez pas que l'écrou doit être légèrement enfoncé pour être déplacé en douceur. Quoi qu'il en soit, nous recommandons approximativement la même position que celle que vous pouvez voir sur l'image.p
Version B : Assemblage du support de bobine
Version B : Assemblage du support de bobine
Version B : Assemblage du support de bobine
Localisez les deux broches sur la spool-holder-base et alignez-les avec les rails dans le spool-holder-slider.
Insérez la spool-holder-base dans le spool-holder-slider et poussez-la un peu à travers la pièce.
Version B : Préparation du support de bobine
Version B : Préparation du support de bobine
Version B : Préparation du support de bobine
Version B : Préparation du support de bobine
Insérez la vis M4x12 sur le côté le plus long de la clé Allen de 3 mm.
Insérez la clé Allen de 3 mm avec la vis M4x12 à travers le support de bobine assemblé jusqu'au trou préparé dans la spool-holder-base.
La vis M4x12 doit dépasser de la spool-holder-base.
Version B : Montage de l'assemblage du support de bobine
Version B : Montage de l'assemblage du support de bobine
Fixez l'assemblage du support de bobine à l'écrou M4nEs dans le profilé. Notez qu'il y a une saillie sur le spool-holder-mount, qui doit s'insérer dans la rainure du profilé.
Serrez l'assemblage du support de bobine.
Ne pas utiliser le support de bobine comme une poignée !
Version d'assemblage du LCD
Version d'assemblage du LCD
Version d'assemblage du LCD
Version d'assemblage du LCD
Jetez un oeil au xLCD, il existe deux variantes :
Version A : avec une rondelle M3 sous la vis
Version B : sans la rondelle sous la vis
Version C : faston en haut à gauche
Version A : câbles du LCD
Version A : câbles du LCD
Version A : câbles du LCD
Tournez délicatement l'imprimante de manière à ce que la face avant soit face à vous.
Depuis l'avant de l'imprimante, placez l'assemblage du LCD près du profilé aluminium avant inférieur où se trouvent les câbles du LCD.
À l'aide de la vis M3x8rT et de la rondelle M3, connectez le câble PE au trou PE sur la carte LCD. Voir le détail montrant la bonne position du connecteur du câble.
Connectez le câble LCD au connecteur sur la carte LCD.
Il y a un loquet sur le connecteur du câble du LCD, qui doit faire face au symbole du triangle sur la carte. Voir le détail.
Version B : câbles du LCD
Version B : câbles du LCD
Version B : câbles du LCD
Tournez délicatement l'imprimante de manière à ce que la face avant soit face à vous.
Depuis l'avant de l'imprimante, placez l'assemblage du LCD près du profilé aluminium avant inférieur où se trouvent les câbles du LCD.
À l'aide de la vis M3x8rT, connectez le câble PE au trou PE de la carte LCD.
Connectez le câble LCD au connecteur sur la carte LCD.
Il y a un loquet sur le connecteur du câble du LCD, qui doit faire face au symbole du triangle sur la carte. Voir le détail.
Version C : montage du xLCD
Version C : montage du xLCD
Version C : montage du xLCD
Version C : montage du xLCD
Tournez délicatement l'imprimante de manière à ce que la face avant soit face à vous.
Depuis l'avant de l'imprimante, placez l'assemblage du LCD près du profilé aluminium avant inférieur où se trouvent les câbles du LCD.
Connectez le câble xLCD au connecteur de la carte xLCD.
Il y a un loquet sur le connecteur du câble xLCD, qui doit faire face au symbole triangulaire sur la carte. Voir le détail.
Connectez le câble de terre et connectez-le au connecteur PE du xLCD.
Enfoncez complètement le connecteur de mise à la terre dans le faston PE.
Montage de l'écran LCD
Montage de l'écran LCD
Montage de l'écran LCD
Montage de l'écran LCD
Alignez l'assemblage du LCD avec les écrous du profilé en aluminium avant.
Insérez et serrez la vis M3x16 du côté gauche de l'écran LCD.
Insérez et serrez la vis M3x16 du côté droit de l'écran LCD.
Presque fini !
Presque fini !
Félicitations ! Votre Original Prusa XL est prête à être allumée !
Comparez le rendu final avec la photo.
Passons maintenant au dernier chapitre 4. Première mise en route.
Ce guide vous a-t-il été utile ?

Commentaires

Vous avez encore des questions ?

Vous avez encore des questions ?

Si vous avez une question sur un sujet qui n'est pas traité ici, consultez nos ressources supplémentaires.
Et si cela ne suffit pas, vous pouvez envoyer une demande à [email protected] ou via le bouton ci-dessous.

Nous contacter
