3. Assemblage de l'enceinte

Menu

3. Assemblage de l'enceinte

3. Assemblage de l'enceinte
Pertinent pour:
Dernière mise à jour 3 months ago
3. Assemblage de l'enceinte
 Difficulté
Modéré
 Étapes
42
 Langues disponibles
ENCSPLDEESIT
Profilé LONG vs COURT
Profilé LONG vs COURT
REMARQUE : Il existe deux types de profilés en tôle dans votre kit. Leur seule différence est la longueur. Comparez toujours les profils entre eux ! Voir la photo.

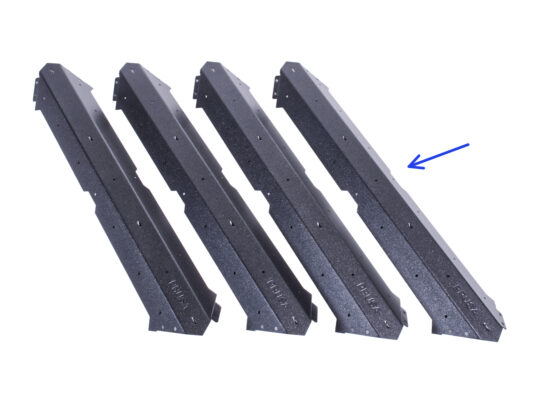

Profilé long - 4 pièces dans votre kit
Profilé court - 8 pièces dans votre kit
Manipulez les profilés très soigneusement ! Les profilés ont des arêtes vives.
Assemblage du cadre de base
Assemblage du cadre de base
Assemblage du cadre de base
Assemblage du cadre de base
Placez les profilés sur la surface comme sur la photo :
Profilé court
Profilé long
Nous vous recommandons d'utiliser un tapis sous les profilés pour protéger votre surface de travail des rayures. Après les avoir assemblés, ils devront être placés avec les angles vifs vers le bas. Vous pouvez utiliser la boîte en carton d'origine, mais ne la démontez pas, elle vous sera utile dans peu de temps.
Faites attention à la bonne position du logo en fonction de l'image.
Fixez les deux profilés ensemble et alignez les trous dans la jointure.
Assemblez les deux profilés avec deux vis M4x5r.
Utilisez la MÊME procédure avec l'autre couple de profilés long et court.
Installation des patins en mousse
Installation des patins en mousse
Installation des patins en mousse

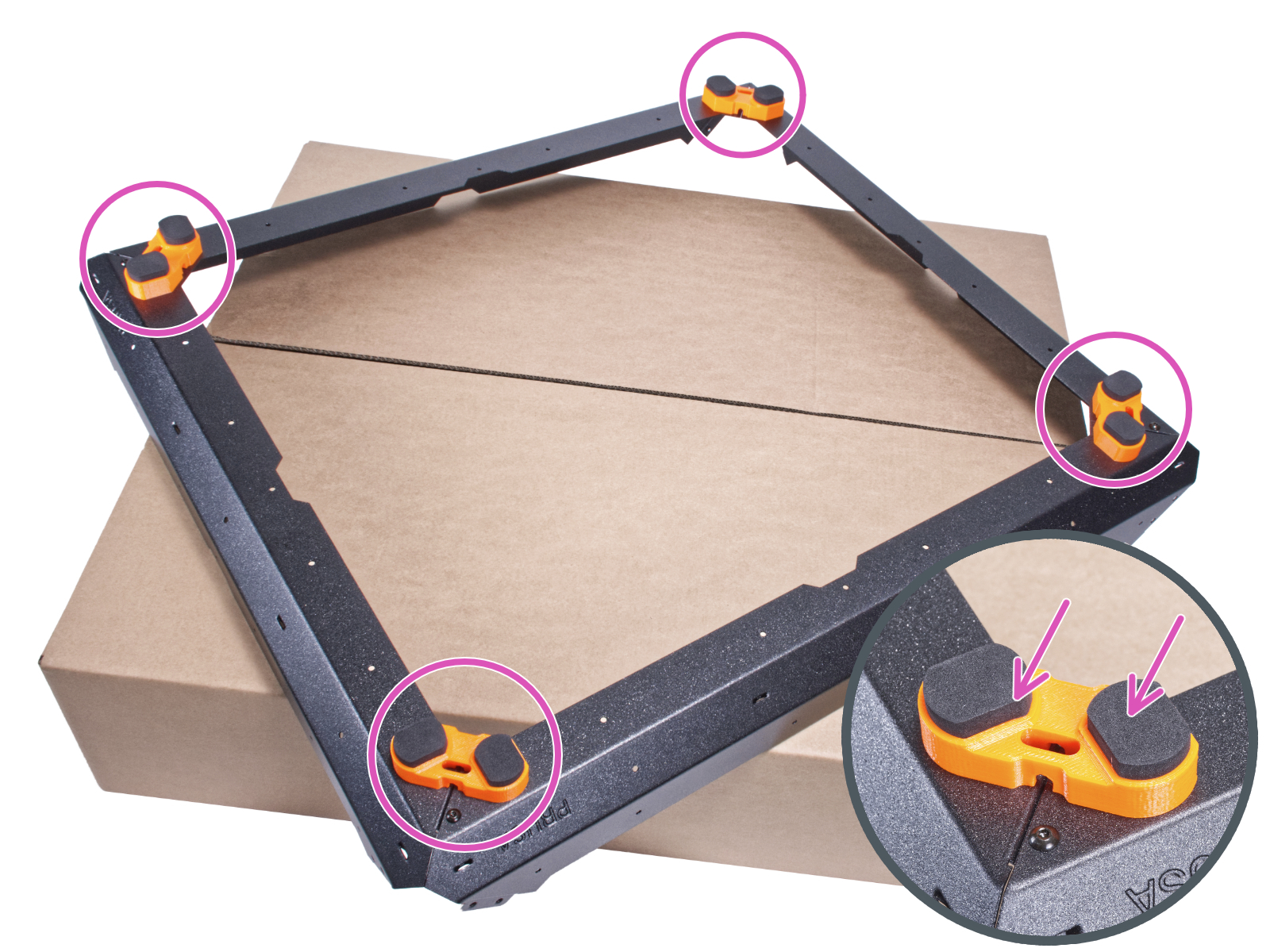

Insérez deux écrous M3n dans chaque support de pieds.

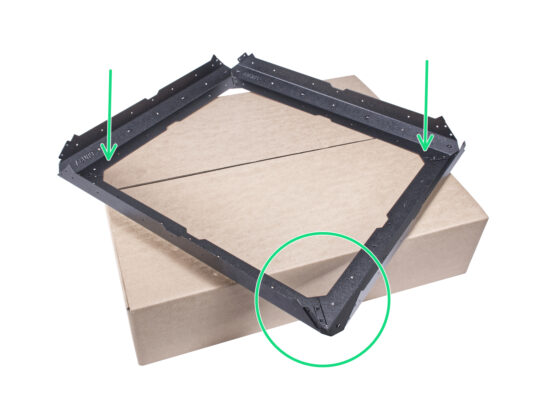

Placez l'ensemble de base sur le dessus de la boîte en carton d'origine (profilés & tôles d'acier), avec au moins un coin dépassant de la boîte.
Si vous ne pouvez pas utiliser une boîte en carton, placez l'ensemble sur le bord de la surface. N'oubliez pas d'utiliser un tapis pour protéger la surface des rayures.
Assemblage des pieds
Assemblage des pieds
Assemblage des pieds
Assemblage des pieds

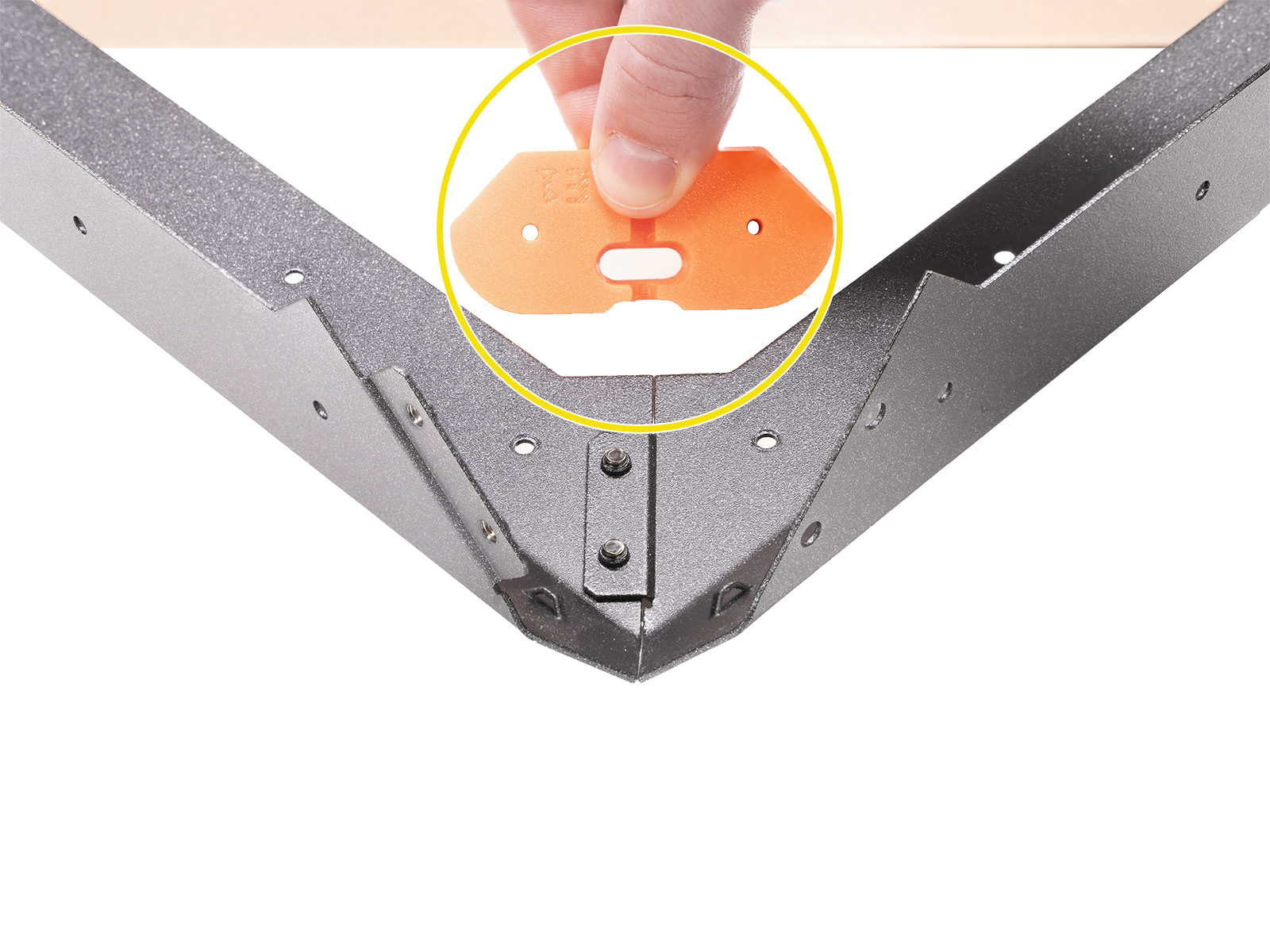

Prenez le support de pieds et orientez-le pour le coin qui dépasse, comme sur l'image. Voir l'orientation de la pièce.
Dans cette orientation, placez les supports de pieds sous la jointure des profilés et alignez les trous des pièces.
Fixez toutes les pièces avec deux vis M3x12.
Procédez de la même manière avec les supports de pieds restants.
Tournez le cadre de manière à ce que les supports de pieds soient orientés vers le haut.
Fixation des patins anti-vibrations
Fixation des patins anti-vibrations
Fixation des patins anti-vibrations
Fixation des patins anti-vibrations

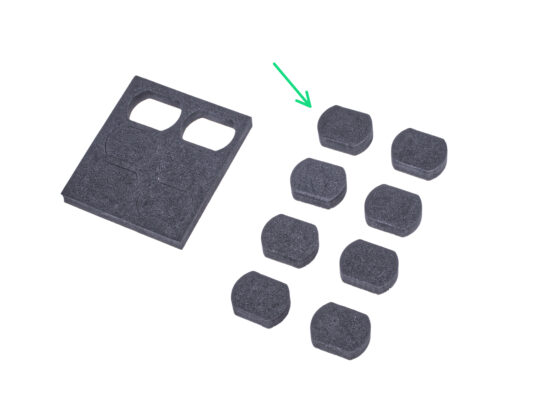

Poussez doucement 8 patins hors des blocs.
Conservez les quatre patins restants en réserve.
Décollez le film protecteur de tous les coussinets. Attention, il y a de la colle (adhésive) appliquée sur le patin.
Collez deux patins anti-vibration dans chaque support de pieds.
Tournez le cadre sur ses pieds et mettez-le de côté pendant un moment.
Assemblage du panneau inférieur : préparation des pièces
Assemblage du panneau inférieur : préparation des pièces
Assemblage du panneau inférieur : préparation des pièces
Assemblage du panneau inférieur : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Panneau inférieur (1x)

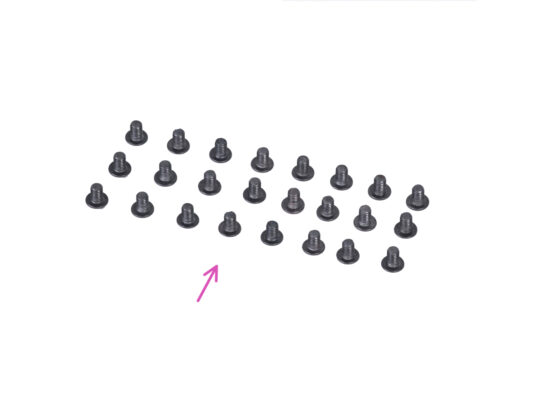

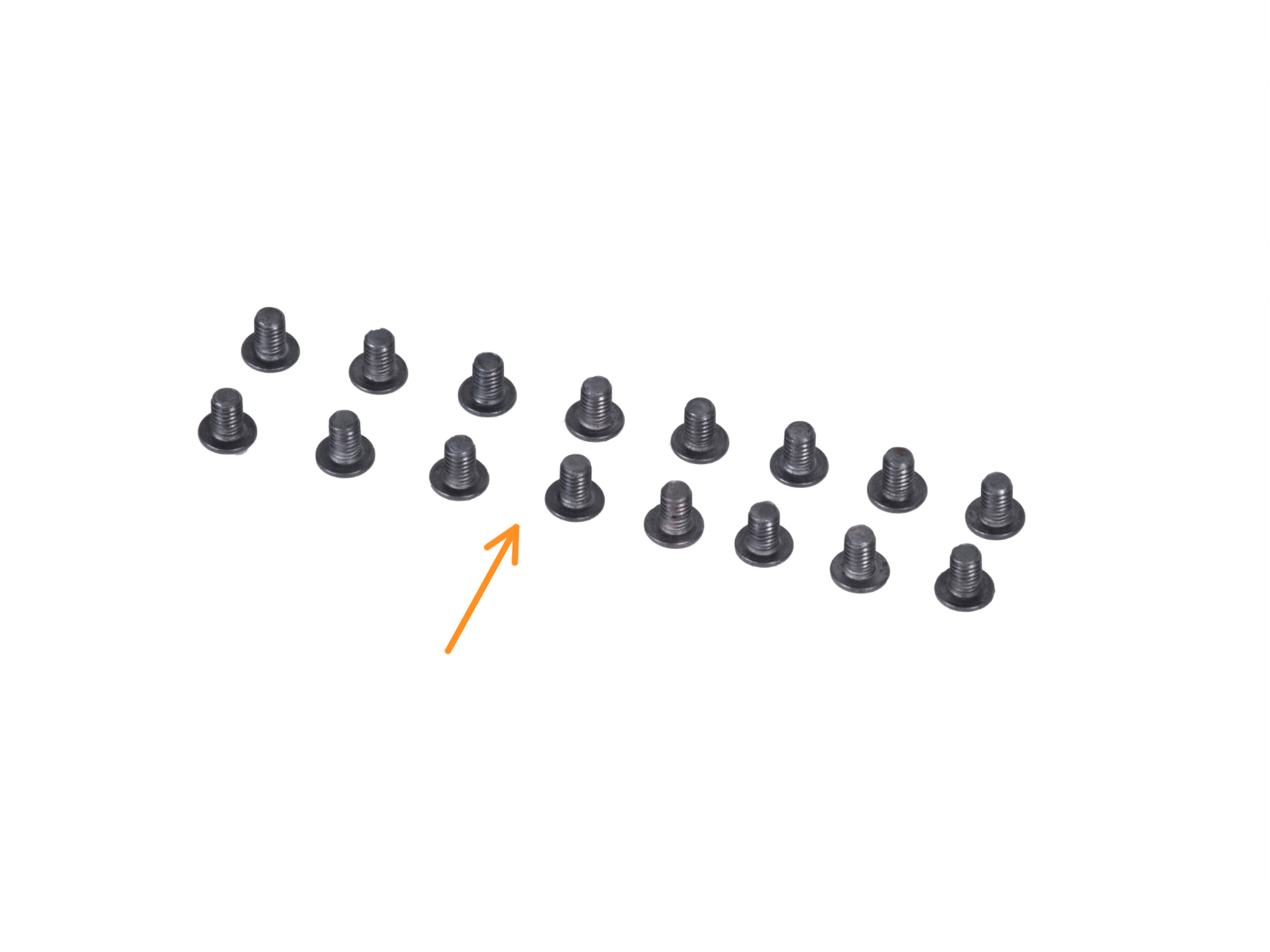

Vis M3x4 (16x)
Boîte en carton (1x) au moins 15 x 15 x 8 cm. Nous l'utiliserons comme un autre support temporaire.
Vous pouvez utiliser n'importe quelle bobine de Prusament.
Assemblage du panneau inférieur
Assemblage du panneau inférieur
Assemblage du panneau inférieur
Placez le panneau inférieur sur la boîte en carton. Placez la boîte de manière à ce qu'elle soit au centre du panneau.
Une bonne orientation des panneaux et du cadre est cruciale ! Suivez la bonne procédure et regardez attentivement l'orientation des pièces sur les photos.

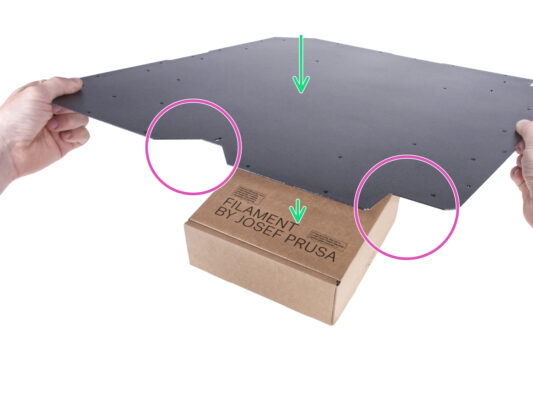

Notez la découpe en "V" sur l'avant et la découpe en "L" à droite. Maintenez cette orientation du panneau inférieur.
Prenez l'ensemble du cadre de base et placez-le sur le panneau inférieur. La découpe en "V" du panneau doit être face à la découpe sur le cadre de base.
Fixation du panneau inférieur
Fixation du panneau inférieur
Fixation du panneau inférieur
Fixation du panneau inférieur
Fixez le panneau inférieur près des coins avant et arrière à l'aide de deux vis M3x4.
Insérez les quatorze vis M3x4 restantes dans les autres trous.

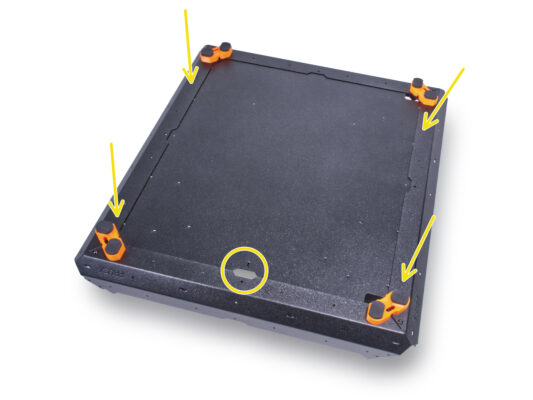

Les quatre trous marqués "X" dans l'image doivent rester vide.
Préparation des amortisseurs antidérapants
Préparation des amortisseurs antidérapants
Préparation des amortisseurs antidérapants
Préparation des amortisseurs antidérapants

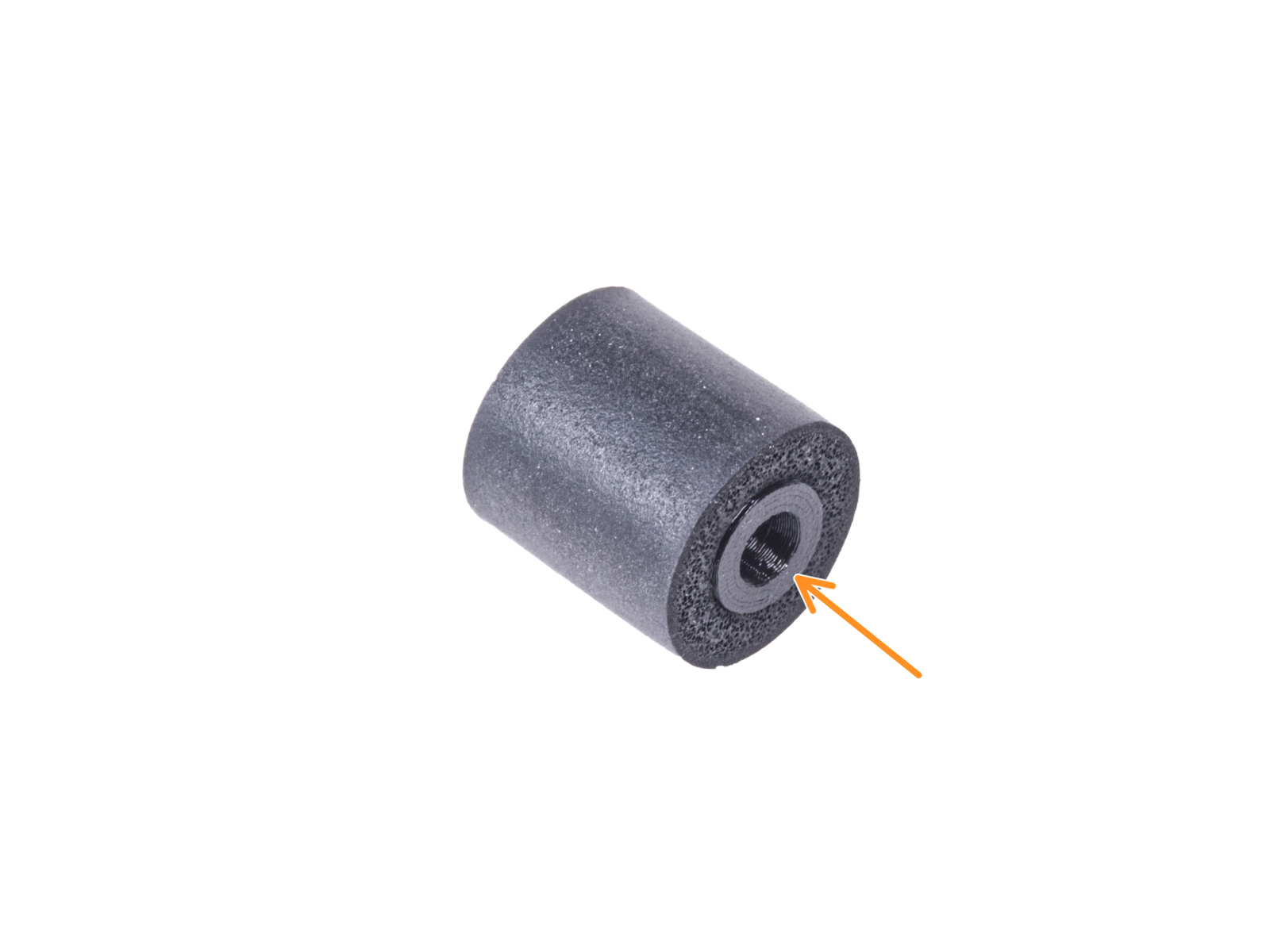

Poussez l'insert d'amortisseur dans l'amortisseur antidérapant. Peu importe le côté, l'amortisseur antidérapant est symétrique.
Tournez l'ensemble sur ses pieds et orientez la base avec la découpe centrale avant tournée vers l'avant.
N'oubliez pas que cette découpe marquera l'avant du boîtier lors de l'assemblage.
Évitez d'utiliser les trous marqués "X" sur la photo.
Évitez d'utiliser les trous marqués "X" sur la photo.
Montage des amortisseurs antidérapants
Montage des amortisseurs antidérapants
Montage des amortisseurs antidérapants
Montage des amortisseurs antidérapants

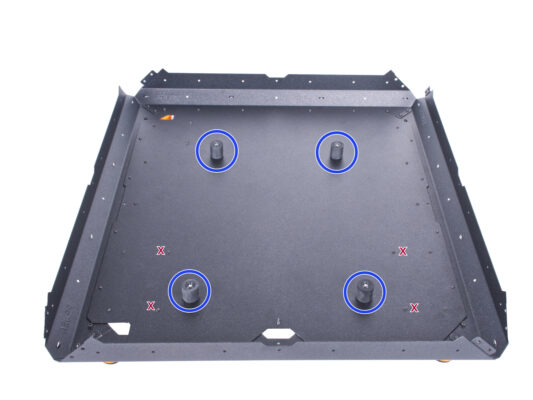

Placez l'amortisseur antidérapant sur le trou fileté.
Insérez la vis M3x20 dans l'amortisseur antidérapant et serrez-la.
Procédez de la même manière pour les autres amortisseurs antidérapants.
Pour être sûr, vérifiez si vous utilisez les bons trous !
Assemblage des supports
Assemblage des supports
Assemblage des supports
Assemblage des supports
Orientez l'ensemble comme sur la photo, voir la découpe avant.
SOYEZ TRÈS PRUDENT ! Les profilés ont des arêtes vives. Un profilé qui tombe peut vous blesser ou endommager la surface de travail.

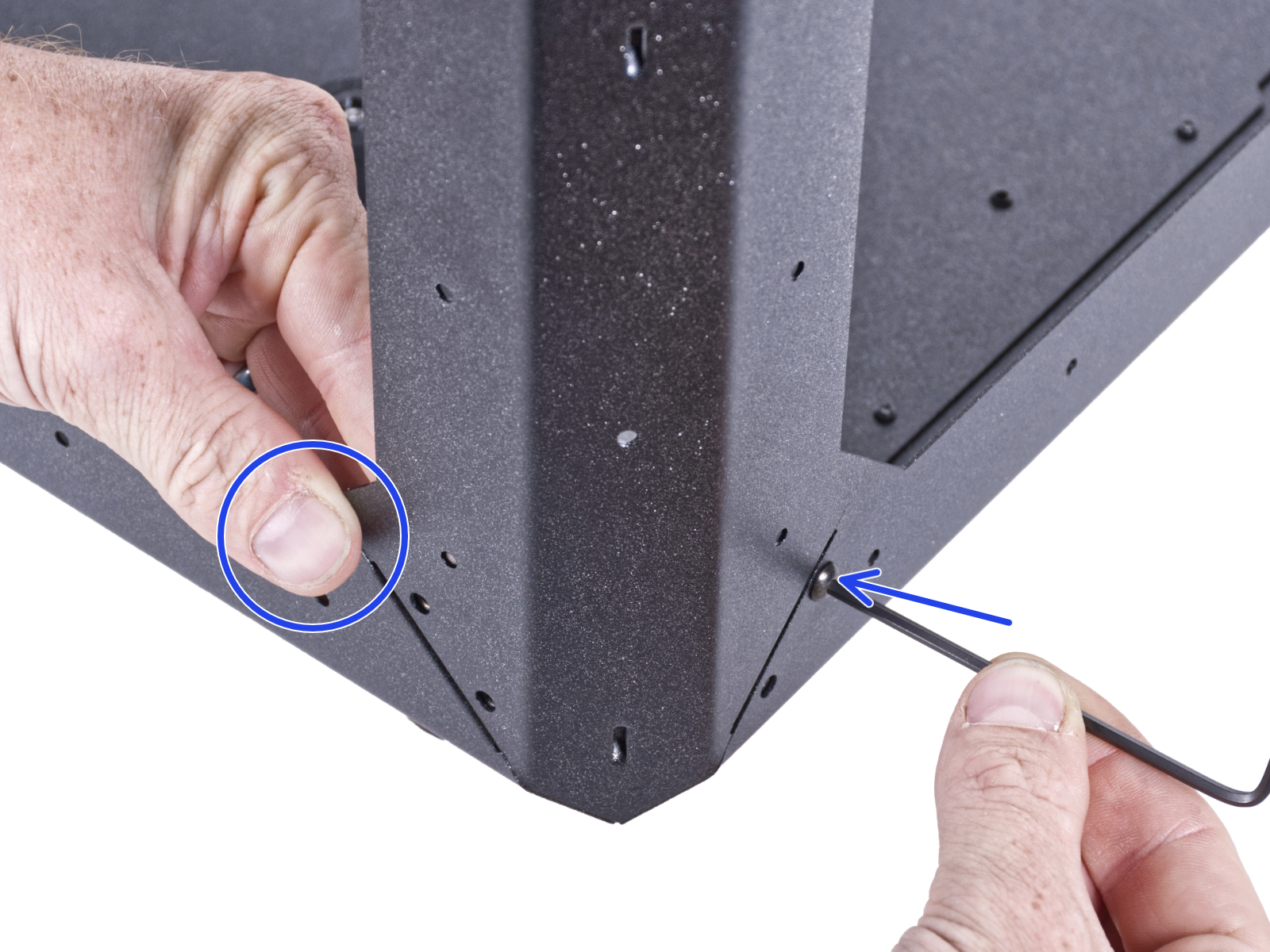

Fixez le profilé court au coin droit. Assurez-vous qu'il n'y a pas de logo PRUSA sur le côté inférieur du profilé.

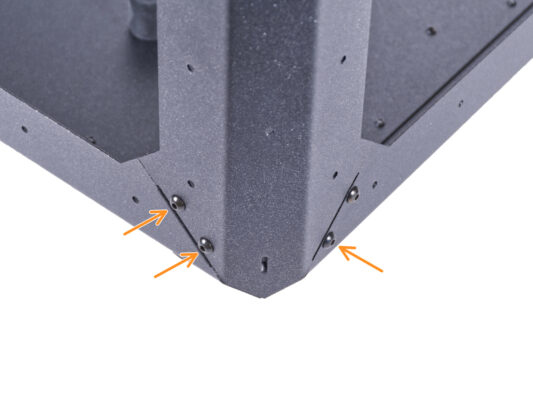

Regardez de plus près la jointure - un côté chevauche le profilé inférieur et l'autre est recouvert par un autre profilé inférieur.
Maintenez le profilé avec votre main pour maintenir la position et fixez-le avec une vis M4x5r.
Insérez et serrez les trois vis M4x5r restantes.
Assemblage des supports
Assemblage des supports
Fixez les trois autres profilés de la même manière.
Vérifiez que tous les profilés ont le logo PRUSA en haut.
Assemblage du cadre supérieur
Assemblage du cadre supérieur
Assemblage du cadre supérieur
Assemblage du cadre supérieur
Orientez l'ensemble avec la face avant face à vous.
SOYEZ TRÈS PRUDENT ! Les profilés ont des arêtes vives. Un profilé qui tombe peut vous blesser ou endommager la surface de travail.
Fixez le profilé court sur les supports et fixez-le avec deux vis M4x5r à chaque extrémité.
À partir de maintenant, le logo PRUSA doit être sur le côté droit de chaque profilé supérieur.

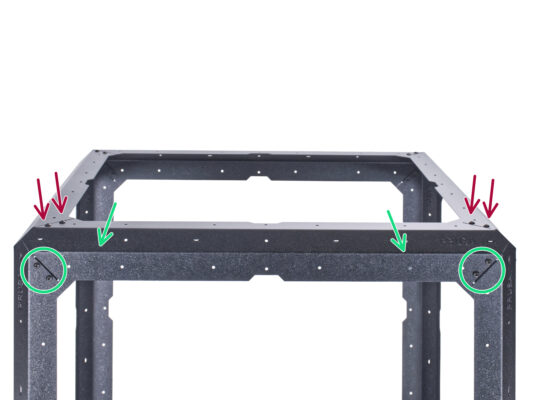

Du côté droit de l'ensemble, fixez le profilé long sur les supports et assemblez-les avec deux vis M4x5r à chaque extrémité. Maintenez la position du logo PRUSA.
Fixez la jointure des deux profilés supérieurs avec deux vis M4x5r.
Assemblage du cadre supérieur
Assemblage du cadre supérieur
Assemblage du cadre supérieur
Tournez l'ensemble avec la face arrière vers vous, voir la découpe avant.
SOYEZ TRÈS PRUDENT ! Les profilés ont des arêtes vives. Un profilé qui tombe peut vous blesser ou endommager la surface de travail.
Par l'arrière, fixez le profilé court sur les supports et fixez-les avec deux vis M4x5r à chaque extrémité. Maintenez la position du logo PRUSA.
Fixez la jointure des profilés par le haut avec deux vis M4x5r.
Fixez le profilé long restant sur les supports et fixez-le avec deux vis M4x5r à chaque extrémité. Maintenez la position du logo PRUSA.
Fixez chaque jointure du profilé par le haut avec deux vis M4x5r.
Préparation du panneau supérieur
Préparation du panneau supérieur
Préparation du panneau supérieur
Pour la prochaine étape, il est essentiel d'insérer le panneau supérieur à l'intérieur de l'enceinte dans le bon sens. Portez une attention particulière aux images et aux instructions :

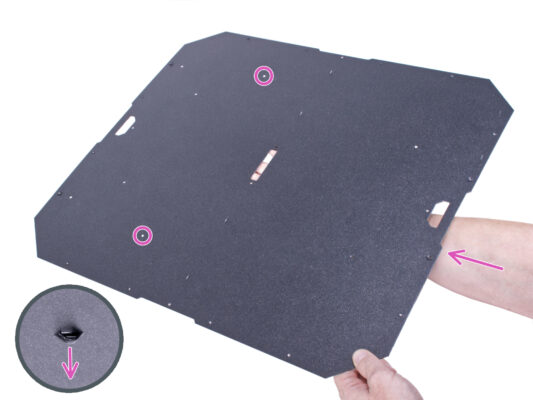

Il y a des saillies sur un côté du panneau supérieur - lors de l'assemblage, les saillies doivent être orientées vers le bas (elles fonctionnent comme des points d'attache pour des colliers de serrage).
Le panneau supérieur n'est pas symétrique - notez les deux trous - lors du montage, les trous doivent être à l'arrière de l'enceinte.
Saisissez le panneau supérieur avec les saillies pointant vers le bas et les trous marqués au dos du panneau.
Maintenez cette position pour la prochaine étape.
Assemblage du panneau supérieur
Assemblage du panneau supérieur
Assemblage du panneau supérieur
Assemblage du panneau supérieur
Par la face avant, insérez le panneau supérieur À L'INTÉRIEUR de l'enceinte. Faites attention à la bonne orientation. Voir les découpes sur le panneau.
Les perforations du panneau doivent être orientées vers le bas (à l'intérieur de l'enceinte).
Soulevez complètement le panneau supérieur et fixez-le au cadre supérieur. Alignez les trous et fixez le panneau avec trois vis M3x4.
Insérez les vis M3x4 restantes et serrez complètement les 16 vis.
Il y a des trous marqués "X" sur l'image, laissez-les vides.
Installation des PSU-locks
Installation des PSU-locks
Installation des PSU-locks
Installation des PSU-locks
Nous utiliserons la PSU-handle comme outil pour fixer les PSU-locks de l'alimentation dans les étapes suivantes.
Insérez un PSU-lock dans l'emplacement de la PSU-handle.
Orientez l'enceinte comme sur la photo. La face avant de l'enceinte (côté avec la découpe dans le panneau inférieur) doit être à gauche.
Concentrez-vous sur le côté gauche - le coin le plus éloigné de vous.
Par l'arrière, insérez la vis M3x8 dans le profilé du cadre inférieur.
Montage des PSU-locks
Montage des PSU-locks
Montage des PSU-locks
Montage des PSU-locks
Prenez la PSU-handle avec le PSU-lock inséré et fixez-la sur la vis M3x8 de l'intérieur.
Tenez la PSU-handle et serrez la vis M3x8 en même temps. Ne serrez pas trop la vis ! Le PSU-lock doit bouger librement.
Utilisez la même procédure pour les PSU-locks restants. Voir leurs positions depuis l'intérieur de l'enceinte :
Sur le cadre inférieur, tournez les PSU-locks en position horizontale.
Sur le support, tournez le PSU-lock en position verticale.
Ne laissez pas la PSU-handle montée sur le PSU-lock. Enlevez-la, nous en aurons besoin dans le prochain chapitre.
Assemblage des charnières
Assemblage des charnières
Assemblage des charnières
Assemblage des charnières
Placez la charnière de l'enceinte dans la charnière de la porte. Voir la bonne orientation des deux pièces.
Regardez attentivement l'orientation des deux pièces. Leur démontage inverse est impossible.
Insérez la goupille des deux côtés de la charnière.
Poussez deux goupilles à fond dans la charnière contre une surface dure (par exemple une table d'atelier). L'extrémité de la goupille doit être alignée avec la surface de la pièce imprimée.
Insérez quatre écrous M3n dans chaque ensemble de charnière.
Montage des charnières
Montage des charnières
Montage des charnières
Montage des charnières
Retournez l'enceinte avec la face avant face à vous.

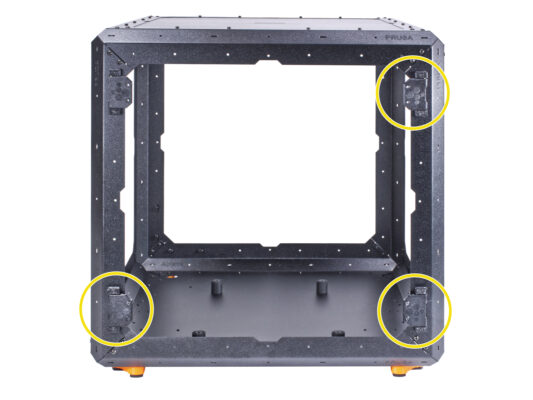

Localisez deux trous sur le dessus du support gauche.
De l'intérieur, insérez deux vis M3x8.
Fixez la charnière sur les vis et serrez-la. Veillez à la bonne orientation de la charnière.
Montage des charnières
Montage des charnières
Utilisez la même procédure pour les trois charnières restantes.
Veillez à la bonne orientation des charnières.
Assemblage du panneau arrière
Assemblage du panneau arrière
Assemblage du panneau arrière
Assemblage du panneau arrière
Tournez l'enceinte de manière à ce que l'arrière soit face à vous.
Il y a des films de protection des deux côtés du panneau. Décollez les deux films.
Manipulez le panneau avec précaution. Il peut être facilement rayé.
Insérez le panneau arrière dans l'enceinte et fixez-le au cadre arrière depuis l'intérieur. Remarquez comment le panneau est orienté. Utilisez les découpes pour une meilleure compréhension.
N'essuyez pas le panneau avec une serviette en papier. Utilisez une microfibre.
Assemblage du panneau arrière
Assemblage du panneau arrière
Assemblage du panneau arrière
Assemblage du panneau arrière
Près du centre du profilé supérieur, alignez le trou dans le panneau arrière et le trou dans le profilé supérieur. Insérez le rivet en nylon dans le trou.
N'utilisez pas les trous marqués "X" sur la photo !
Appuyez sur le rivet en nylon pour fixer le panneau arrière dans le cadre.
Procédez de même avec les 13 rivets en nylon restants. Notez soigneusement les trous à utiliser.
Assemblage du panneau latéral (droit) : préparation des pièces
Assemblage du panneau latéral (droit) : préparation des pièces
Assemblage du panneau latéral (droit) : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Panneau latéral (1x)
Ne retirez pas les films de protection du panneau à ce stade !
Il y a deux panneaux latéraux identiques dans votre colis. Peu importe celui que vous choisissez maintenant.
Rivet nylon (16x)
Assemblage du panneau latéral (droit) :
Assemblage du panneau latéral (droit) :
Assemblage du panneau latéral (droit) :
Assemblage du panneau latéral (droit) :
Il y a des films de protection des deux côtés du panneau. Décollez les deux films.
Fixez le panneau latéral sur le côté droit de l'enceinte depuis l'intérieur. Le panneau latéral est symétrique, peu importe le côté que vous attachez au cadre. Il est important que la découpe pour la poignée de transport soit en haut.
Fixez-le avec deux rivets en nylon dans le profilé supérieur.

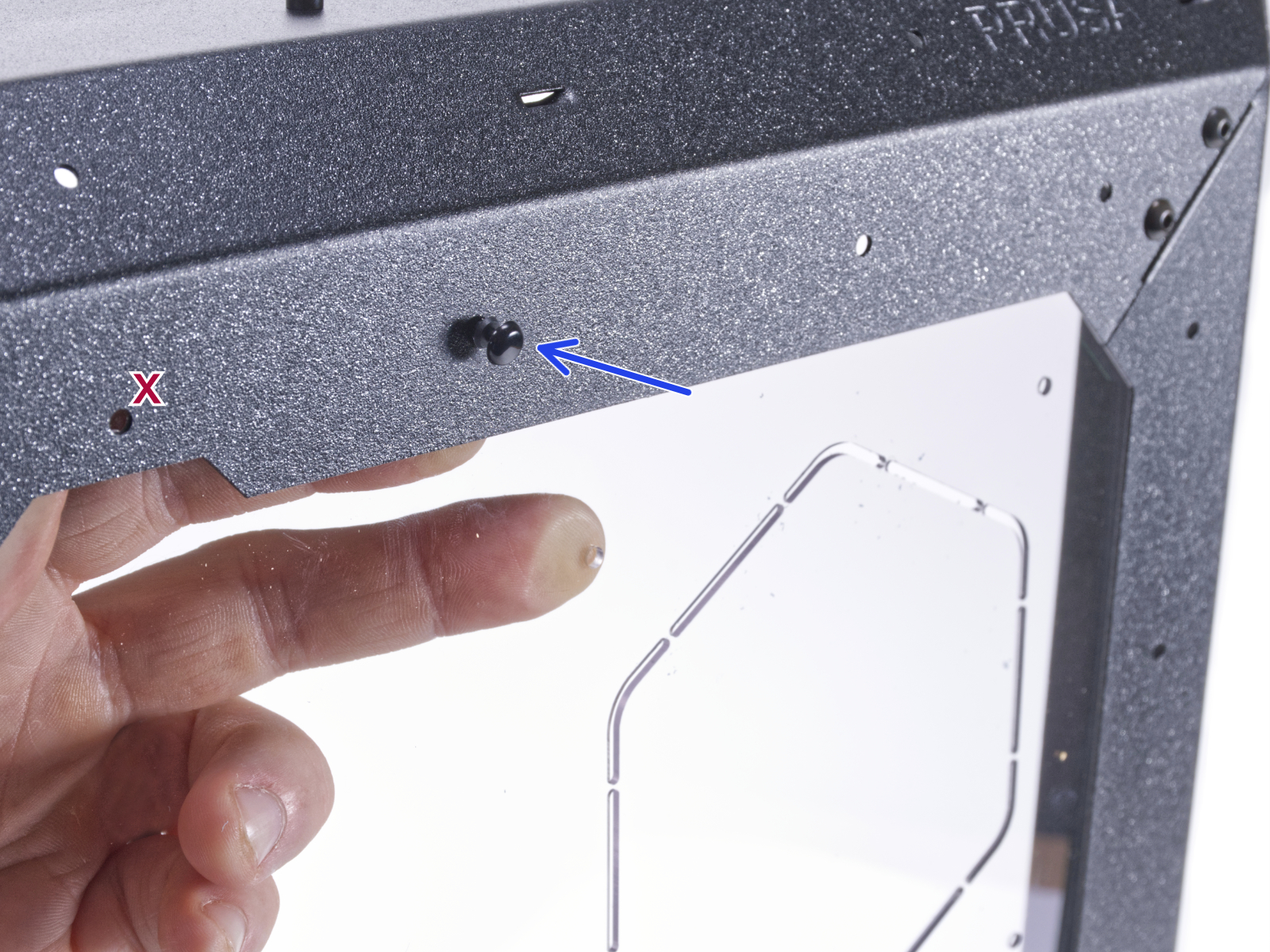

N'utilisez pas les trous marqués "X" sur la photo !
Fixez le panneau latéral avec les 14 rivets en nylon restants. Notez soigneusement les trous à utiliser.
N'essuyez pas le panneau avec une serviette en papier. Utilisez une microfibre.
Assemblage du panneau latéral (gauche)
Assemblage du panneau latéral (gauche)
Assemblage du panneau latéral (gauche)
Assemblage du panneau latéral (gauche)
Il y a des films de protection des deux côtés du panneau. Décollez les deux films.
Fixez le panneau latéral sur le côté gauche de l'enceinte depuis l'intérieur. Le panneau latéral est symétrique, peu importe le côté que vous attachez au cadre. Il est important que la découpe pour la poignée de transport soit en haut.
Fixez-le avec deux rivets en nylon dans le profilé supérieur.
N'utilisez pas les trous marqués "X" sur la photo !
Fixez le panneau latéral avec les 14 rivets en nylon restants. Notez soigneusement les trous à utiliser.
N'essuyez pas le panneau avec une serviette en papier. Utilisez une microfibre.
C'est l'heure des Haribo !
C'est l'heure des Haribo !

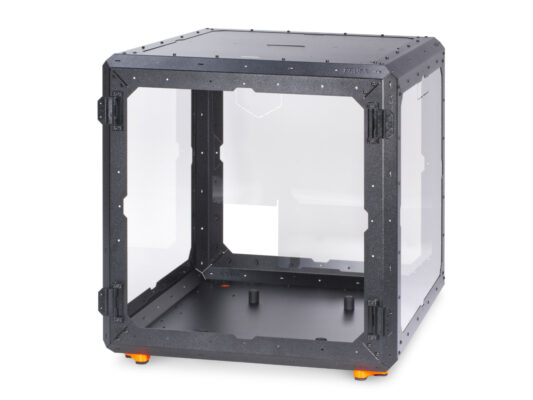

Vous avez assemblé avec succès la base de l'enceinte. Cela mérite une certaine récompense !
Mangez trois oursons en gomme de la troisième rangée. Laissez les autres !
Bien joué !
Bien joué !
Bon boulot ! Vous avez assemblé avec succès la base de l'enceinte.
Comparez votre assemblage avec l'image.
Ce guide vous a-t-il été utile ?

Commentaires

Vous avez encore des questions ?

Vous avez encore des questions ?

Si vous avez une question sur un sujet qui n'est pas traité ici, consultez nos ressources supplémentaires.
Et si cela ne suffit pas, vous pouvez envoyer une demande à [email protected] ou via le bouton ci-dessous.

Nous contacter
