Las herramientas no están incluidas en el paquete del complemento.

⬢Llave Allen de 2.5mm

⬢Alicates de punta fina o de corte

⬢Destornillador Phillips PH2

⬢Corta con cuidado la brida del haz de cables del LCD.

⬢Afloja dos tornillos del conjunto del LCD.

⬢Desconecta los dos cables del LCD.

⬢Guía el cable del LCD a través del orificio del panel inferior dentro del cerramiento.

⬢Abre la puerta del cerramiento.

⬢Coloca la impresora en un ángulo (como se muestra en la imagen) en el cerramiento detrás de los amortiguadores antideslizantes.

⬢"Desbloquea" todos los PSU-locks y coge el conjunto de la PSU por su asa y retíralo del panel trasero.

⬢Coloca la fuente de alimentación sobre la base calefactable protegida con el paño. Gírala con el PSU-handle hacia arriba.

⬢En el soporte de la fuente, corta la abrazadera que sujeta el cable de la fuente.

⬢En el otro lado del conjunto de la fuente, afloja los dos tornillos que sujetan la cubierta y retírala.

⬢Con un destornillador Phillips, afloja todos los tornillos de los cables de la fuente. No es necesario quitar los tornillos.

⬢Retira todos los cables de la fuente de los terminales.

⬢Desconecta el cable del modo pánico de la fuente.

⬢Coloca la fuente de alimentación desconectada a un lado por ahora. Volveremos a ella más tarde.

⬢Corta la abrazadera que une ambos haces de cables.

⬢Desde la parte trasera de la caja Einsy, afloja el tornillo para abrir la puerta de la caja electrónica.

⬢Con un destornillador Phillips, afloja todos los tornillos de los cables de la fuente (los cuatro primeros de la izquierda). Y retira todos los cables de los terminales.

⬢Desconecta el cable del modo Pánico de la placa electrónica.

⬢Deja abierta la caja de electrónica.

⬢Retira el tapón del soporte de la fuente.

⬢Inserta el cable de liberación rápida - Lado de fuente negra en el agujero del soporte de la fuente.

⬢Desde el lado opuesto del soporte de la fuente, comprueba que las pestañas del conector están encajados en la chapa metálica.

⬢Coge el primer cable positivo (rojo) del conector del Cable de liberación rápida - Lado fuente negra y conéctalo al primer terminal desde la izquierda en la fuente. La parte doblada del conector está orientada hacia arriba. Empújalo por debajo de la arandela cuadrada, hasta el fondo.

⬢Conecta el cable del modo pánico a la fuente.

⬢Conecta el cable del modo pánico a la placa Einsy.

⬢Guia el cable del modo pánico según la imagen.

⬢Coloca todos los cables según la imagen.

⬢Cierra la caja de la electrónica y aprieta el tornillo M3x40.

⬢Funda textil 8 x 350 mm (1x) que quitaste antes

⬢Brida (3x)

⬢Desde la electrónica, envuelve el cable de liberación rápida (incluido el cable del modo pánico blanco y negro) en la funda textil.

⬢Deje al descubierto entre 2 y 5 cm de la electrónica. Asegura el extremo de la funda con la brida.

⬢Une el haz de cables de la pantalla LCD y el haz de cables de la fuente de alimentación y asegúralos con la brida.

⬢Ahora, prepara el cerramiento en la superficie de trabajo.

⬢Asegúrate de que los PSU-locks siguen giradas en la misma posición:

⬢Empuja la fuente a través de la abertura en el panel trasero.

⬢Coloca el PSU-holder en todas las PSU-locks.

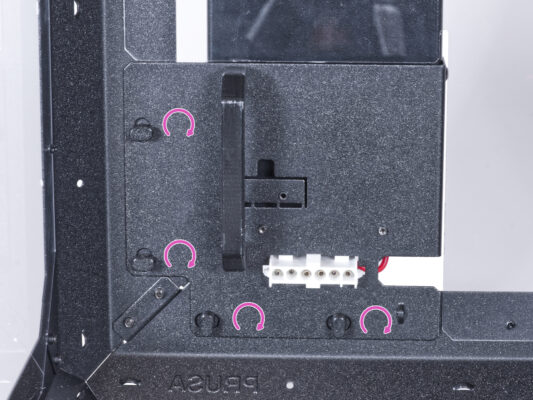

⬢Gira todos los PSU-lock 90° para bloquear el conjunto de la fuente.

⬢Agarra la guía de liberación rápida de la impresora, con el cable de pánico de alimentación a la izquierda.

⬢Enchufa el conector al cable de liberación rápida en el soporte de la fuente.

⬢Reacomoda la posición de la impresora como en la imagen. Colócala en el centro del cerramiento y ajusta la posición correcta:

⬢Conjunto del LCD (1x)

⬢Tornillo de pulgar M3x8 (2x)

⬢Guía el cable de la pantalla LCD a través del corte en el panel inferior.

⬢Fija la funda textil en el haz de cables con la brida. ¡No aprietes demasiado el haz, puede cortar los cables!

⬢Desde dentro, inserta dos tornillos M3x8 en el perfil inferior.

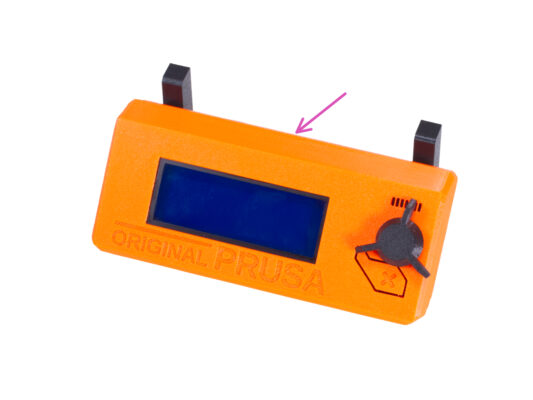

⬢Coloca el conjunto del LCD cerca de los cables del LCD, como en la imagen. Ten en cuenta la misma orientación de la pantalla LCD que en la imagen. Mira las piezas LCD-supports para entenderlo mejor.

⬢Desliza el conjunto del LCD sobre los dos tornillos M3x8 del marco y apriétalos.
